Notice FADINI ELPRO 13
Produit concerné
Elpro 13 exp — Programmateur électronique à microprocesseur
Programmateur électronique à microprocesseur pour automatisations de portails à simple ou double battant.
- Automatique / semi-automatique
- Sortie serrure électrique
- Fonction pas à pas
- Fonction coup de bélier
- Ouverture piétonne
- Avec fonction horloge

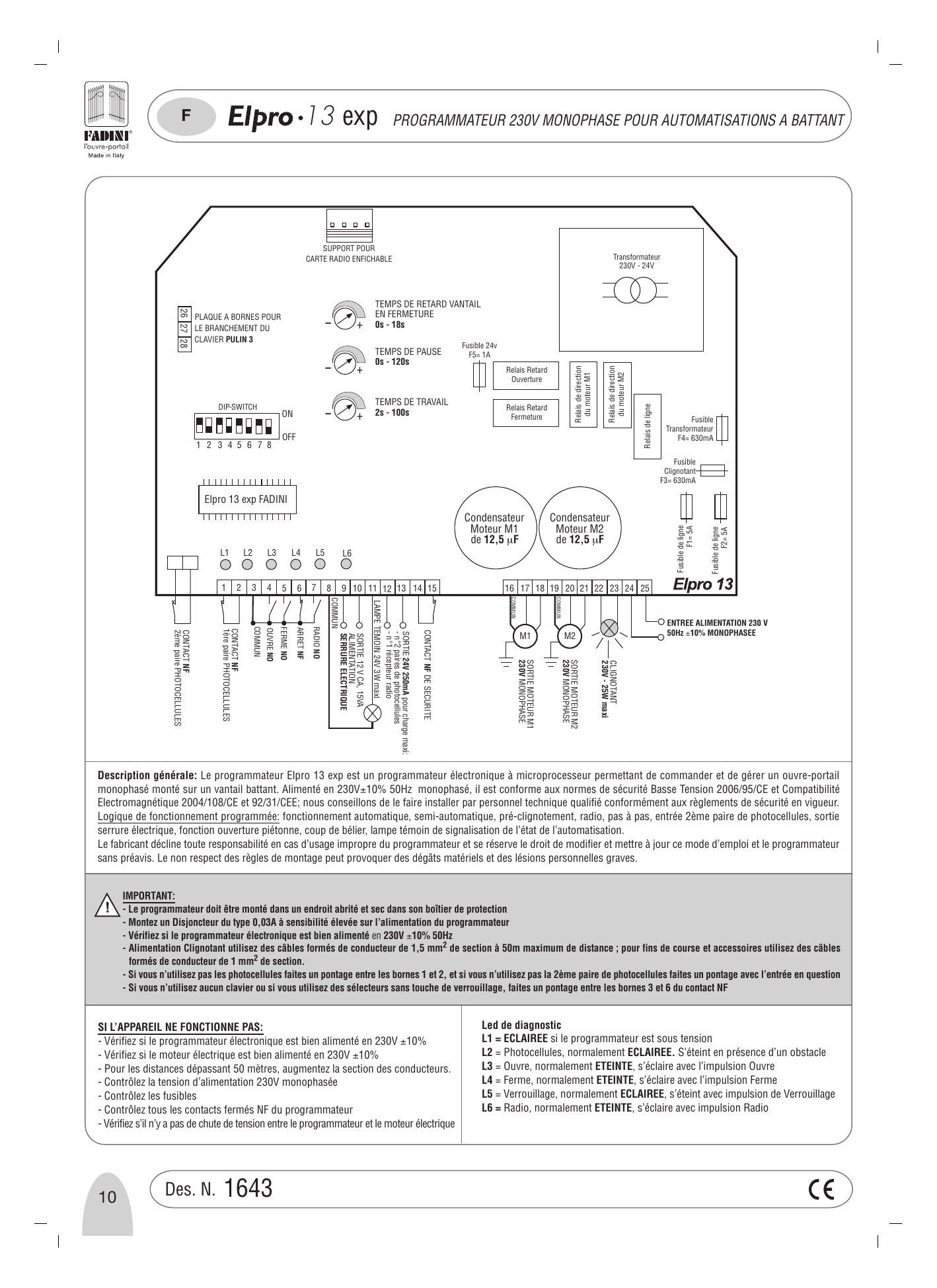

Description générale
Le programmateur Elpro 13 exp est un programmateur électronique à microprocesseur permettant de commander et de gérer un ouvre-portail monophasé monté sur un vantail battant. Alimenté en 230V ±10% 50Hz monophasé, il est conforme aux normes de sécurité Basse Tension 2006/95/CE et Compatibilité Électromagnétique 2004/108/CE et 92/31/CEE ; nous conseillons de le faire installer par personnel technique qualifié conformément aux règlements de sécurité en vigueur.
Logique de fonctionnement programmée : fonctionnement automatique, semi-automatique, pré-clignotement, radio, pas à pas, entrée 2ème paire de photocellules, sortie serrure électrique, fonction ouverture piétonne, coup de bélier, lampe témoin de signalisation de l’état de l’automatisation.
Le fabricant décline toute responsabilité en cas d’usage impropre du programmateur et se réserve le droit de modifier et mettre à jour ce mode d’emploi et le programmateur sans préavis. Le non respect des règles de montage peut provoquer des dégâts matériels et des lésions personnelles graves.
IMPORTANT
- Le programmateur doit être monté dans un endroit abrité et sec dans son boîtier de protection.
- Montez un Disjoncteur du type 0,03A à sensibilité élevée sur l’alimentation du programmateur.
- Vérifiez si le programmateur électronique est bien alimenté en 230V ±10% 50Hz.
- Alimentation Clignotant : utilisez des câbles formés de conducteur de 1,5 mm² de section à 50m maximum de distance ; pour fins de course et accessoires utilisez des câbles formés de conducteur de 1 mm² de section.
- Si vous n’utilisez pas les photocellules faites un pontage entre les bornes 1 et 2, et si vous n’utilisez pas la 2ème paire de photocellules faites un pontage avec l’entrée en question.
- Si vous n’utilisez aucun clavier ou si vous utilisez des sélecteurs sans touche de verrouillage, faites un pontage entre les bornes 3 et 6 du contact NF.
Si l’appareil ne fonctionne pas
- Vérifiez si le programmateur électronique est bien alimenté en 230V ±10%.
- Vérifiez si le moteur électrique est bien alimenté en 230V ±10%.
- Pour les distances dépassant 50 mètres, augmentez la section des conducteurs.
- Contrôlez la tension d’alimentation 230V monophasée.
- Contrôlez les fusibles.
- Contrôlez tous les contacts fermés NF du programmateur.
- Vérifiez s’il n’y a pas de chute de tension entre le programmateur et le moteur électrique.
Led de diagnostic
| Led | État / fonction |
|---|---|
| L1 | ÉCLAIRÉE si le programmateur est sous tension |
| L2 | Photocellules, normalement ÉCLAIRÉE. S’éteint en présence d’un obstacle |
| L3 | Ouvre, normalement ÉTEINTE, s’éclaire avec l’impulsion Ouvre |
| L4 | Ferme, normalement ÉTEINTE, s’éclaire avec l’impulsion Ferme |
| L5 | Verrouillage, normalement ÉCLAIRÉE, s’éteint avec impulsion de Verrouillage |
| L6 | Radio, normalement ÉTEINTE, s’éclaire avec impulsion Radio |
Fusibles
| Fusible | Fonction | Valeur |
|---|---|---|
| F1 | Fusible de ligne | 5A |
| F2 | Fusible de ligne | 5A |
| F3 | Fusible Clignotant | 630mA |
| F4 | Fusible Transformateur | 630mA |
| F5 | Fusible 24V | 1A |
Bornier et raccordements
| Borne(s) | Fonction |
|---|---|
| 1 | Contact NF — 1ère paire photocellules (commun) |
| 2 | Contact NF — 1ère paire photocellules |
| 3 | Commun |
| 4 | Ouvre NO |
| 5 | Ferme NO |
| 6 | Arrêt NF |
| 7 | Radio NO |
| 8 | Commun |
| 9-10 | Sortie 12V CA, 15VA — Alimentation serrure électrique |
| 8-11 | Lampe témoin 24V 3W maxi |
| 12-13 | Sortie 24V 250mA pour charge maxi : n°2 paires de photocellules, n°1 récepteur radio |
| 14-15 | Contact NF de sécurité |
| 16-17-18 | Sortie moteur M1 230V monophasé (commun / M1) |
| 19-20-21 | Sortie moteur M2 230V monophasé (commun / M2) |
| 22-23 | Clignotant 230V - 25W maxi |
| 24-25 | Entrée alimentation 230V 50Hz ±10% monophasée |
| 26-27-28 | Plaque à bornes pour le branchement du clavier Pulin 3 |
Dip-switch
| Dip | Fonction en position ON |
|---|---|
| 1 | 1ère paire photocellules arrête en ouverture |
| 2 | La radio n’invertit pas en ouverture |
| 3 | Ferme en automatique |
| 4 | Pré-clignotement du clignotant |
| 5 | Radio pas à pas avec verrouillage intermédiaire |
| 6 | Service un seul vantail piéton sur portail fermé |
| 7 | Service coup de bélier actif en ouverture sur portail fermé |
| 8 | Élimine le retard vantail en ouverture. Les moteurs partent ensemble |

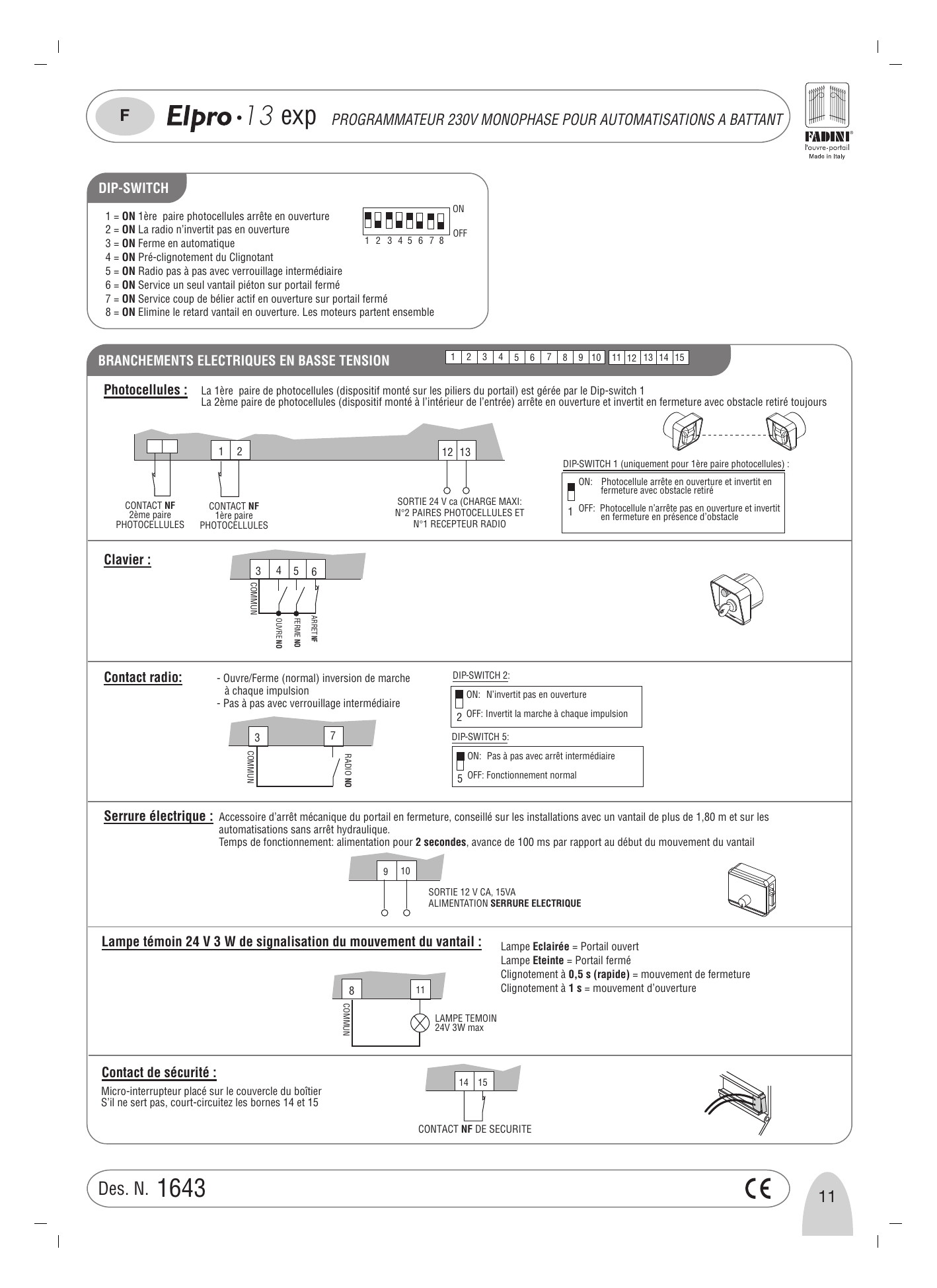

Branchements électriques en basse tension
Photocellules
La 1ère paire de photocellules (dispositif monté sur les piliers du portail) est gérée par le Dip-switch 1. La 2ème paire de photocellules (dispositif monté à l’intérieur de l’entrée) arrête en ouverture et invertit en fermeture avec obstacle retiré toujours.
Dip-switch 1 (uniquement pour 1ère paire photocellules) :
- ON : Photocellule arrête en ouverture et invertit en fermeture avec obstacle retiré.
- OFF : Photocellule n’arrête pas en ouverture et invertit en fermeture en présence d’obstacle.
Bornes : contact NF 2ème paire photocellules (1-2 entrée dédiée), contact NF 1ère paire photocellules (bornes 1-2), sortie 24V CA charge maxi n°2 paires photocellules et n°1 récepteur radio (bornes 12-13).
Clavier
Raccordement sur bornes 3 (Commun), 4 (Ouvre NO), 5 (Ferme NO), 6 (Arrêt NF).
Contact radio
- Ouvre/Ferme (normal) inversion de marche à chaque impulsion.
- Pas à pas avec verrouillage intermédiaire.
Raccordement sur bornes 3 (Commun) et 7 (Radio NO).
Dip-switch 2 : ON = N’invertit pas en ouverture ; OFF = Invertit la marche à chaque impulsion.
Dip-switch 5 : ON = Pas à pas avec arrêt intermédiaire ; OFF = Fonctionnement normal.
Serrure électrique
Accessoire d’arrêt mécanique du portail en fermeture, conseillé sur les installations avec un vantail de plus de 1,80 m et sur les automatisations sans arrêt hydraulique.
Temps de fonctionnement : alimentation pour 2 secondes, avance de 100 ms par rapport au début du mouvement du vantail. Raccordement sur bornes 9-10, sortie 12V CA, 15VA.
Lampe témoin 24V 3W de signalisation du mouvement du vantail
- Lampe éclairée = Portail ouvert
- Lampe éteinte = Portail fermé
- Clignotement à 0,5 s (rapide) = mouvement de fermeture
- Clignotement à 1 s = mouvement d’ouverture
Raccordement sur bornes 8 (Commun) et 11.
Contact de sécurité
Micro-interrupteur placé sur le couvercle du boîtier. S’il ne sert pas, court-circuitez les bornes 14 et 15.
Branchements électriques de puissance
Moteurs
Lorsque les branchements électriques des moteurs sont terminés, réglez les minuteries : Retard vantail en fermeture, Temps de pause et Temps de travail.
- Sortie moteur M1 230V monophasé (Moteur pour ouverture 1er vantail et piéton) : bornes 16-17-18.
- Sortie moteur M2 230V monophasé : bornes 19-20-21.
Dip-switch 8 : ON = Élimine Retard vantail en ouverture, les moteurs partent ensemble ; OFF = Retard vantail en ouverture actif.
Dip-switch 3 : ON = Se ferme en automatique ; OFF = Ne se ferme pas en automatique (fonction semi-automatique).
Réglages des minuteries (trimmers)
| Minuterie | Plage |
|---|---|
| Temps de retard vantail en fermeture | 0s – 18s |
| Temps de pause (si Dip-switch 3 = ON) | 0s – 120s |
| Temps de travail | 2s – 100s |
Clignotant
Clignotant 230V - 25W maxi raccordé sur bornes 22-23.
Pré-clignotement Dip-switch 4 = ON : Lorsque l’impulsion de commande est donnée, le clignotant s’éclaire et l’automatisation démarre après 3 secondes. OFF = sans pré-clignotement.
Alimentation du programmateur
Montez un Disjoncteur du type 0,03A à sensibilité élevée sur l’alimentation du programmateur.
La carte doit être alimentée en 230V 50Hz, ±10% monophasé lorsque tous les branchements électriques de basse tension et de puissance sont achevés. Bornes 24-25, entrée alimentation 230V 50Hz ±10% monophasée.
Fonctions
Automatique / Semi-automatique
Cycle automatique : Lors d’une impulsion de commande d’ouverture, les vantaux s’ouvrent, s’arrêtent en pause pendant le temps configuré sur la minuterie puis se referment automatiquement.
Cycle semi-automatique : Lors d’une impulsion de commande d’ouverture, les vantaux s’ouvrent. Pour refermer les vantaux vous devez donner une impulsion de fermeture.
Dip-switch 3 : ON = Se ferme en automatique ; OFF = Ne se ferme pas en automatique (fonction semi-automatique). Temps de pause réglable 0s – 120s.
Ouverture piétonne
L’ouverture piétonne d’un vantail avec le portail complètement fermé s’obtient à l’aide de la commande d’ouverture avec le Dip-switch n°6 = ON sur les bornes 3-4 :
- une première commande d’ouverture ouvre le vantail du Moteur 1 ;
- une deuxième commande sur les bornes 3 et 4 ouvre le deuxième vantail.
L’émetteur est toujours actif pour les deux vantaux avec le contact radio 7-8.
Dip-switch 6 : ON = Service d’un seul vantail piéton ; OFF = Service normal.
Coup de bélier
Fonction (Dip-switch n°7 = ON) permettant de faciliter le désengagement de la serrure électrique lorsque le portail est complètement fermé, même en mode Ouverture piétonne. Avant d’ouvrir, les vantaux du portail fermé sont poussés en fermeture pendant 2 secondes.
Dip-switch 7 : ON = Coup de bélier actif en ouverture sur portail fermé ; OFF = Coup de bélier désactivé.
Pas à pas
Dip-switch n°5 = ON : à chaque impulsion sur le contact radio le portail accomplit ouvre-arrêt-ferme-arrêt.
Dip-switch 5 : ON = Fonction pas à pas activée ; OFF = Fonction pas à pas désactivée.
Horloge externe (facultative)
Le programmateur Elpro 13 exp permet de brancher une horloge traditionnelle pour l’ouverture-fermeture par horloge externe du portail.
Branchement : Branchez en parallèle le contact NO de l’horloge sur la borne n°4 OUVRIR et n°3 COMMUN, en activant la re-fermeture automatique avec le Dip-switch n°3 = ON et en configurant le temps de pause sur le déclencheur.
Fonctionnement : Programmez l’horaire d’ouverture sur l’horloge ; à l’horaire configuré le portail s’ouvre et reste ouvert (le clignotant s’éteint et la lampe témoin signale par 2 brefs clignotements suivis par une pause plus longue), puis il n’accepte plus aucune commande (même radio) avant que ne soit écoulé le temps configuré sur l’horloge, au terme duquel après le temps de pause il se referme automatiquement.

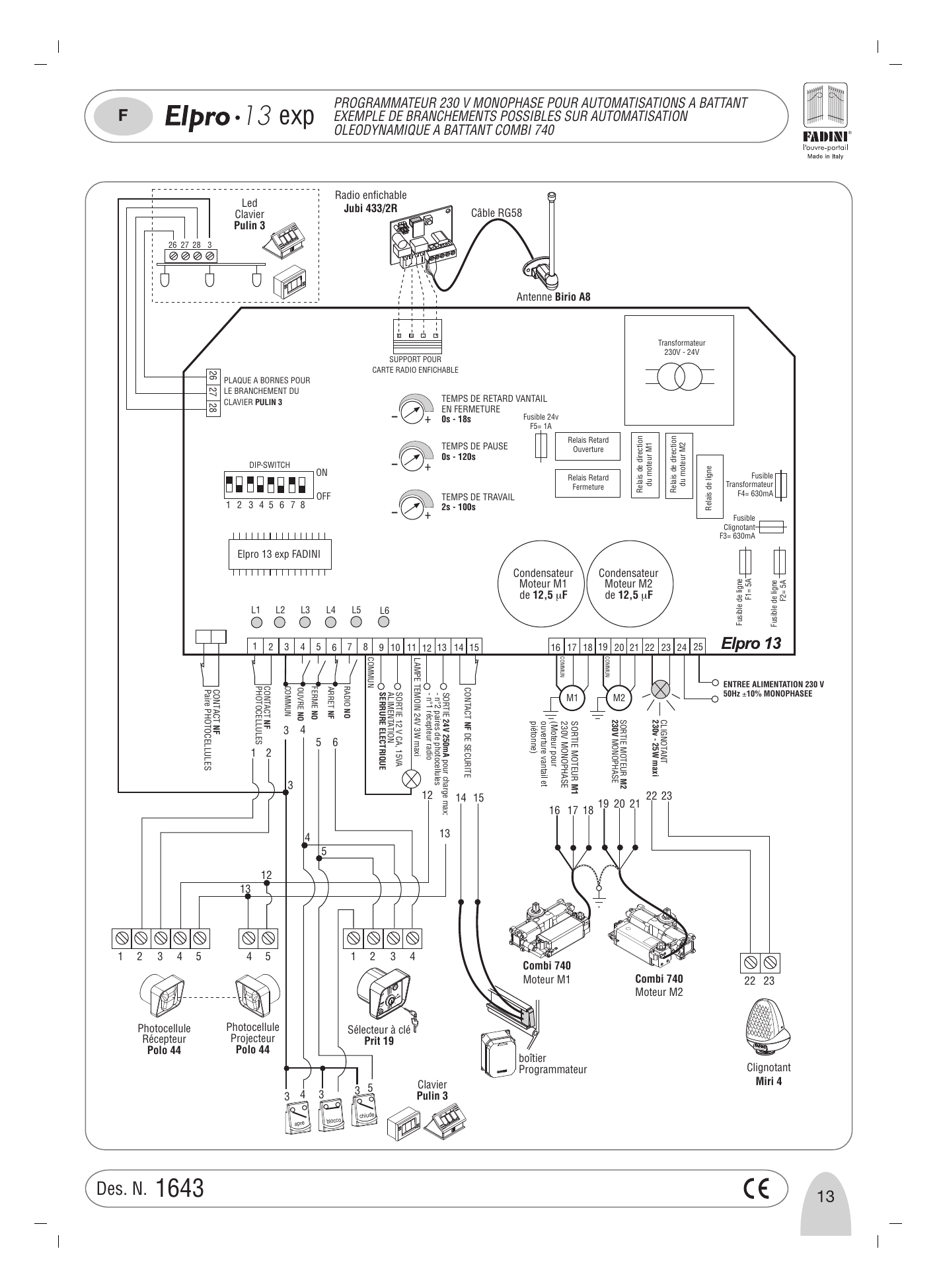

Exemple de branchements sur automatisation oléodynamique à battant Combi 740
Exemple de branchements possibles avec les accessoires FADINI : photocellules émetteur/récepteur Polo 44, sélecteur à clé Prit 19, clavier Pulin 3, radio enfichable Jubi 433/2R, antenne Birio A8 (câble RG58), clignotant Miri 4, moteurs Combi 740 (M1 et M2).
Données techniques
| Caractéristique | Valeur |
|---|---|
| Alimentation | 230V - 50Hz |
| Sortie tension | 230V - 50Hz |
| Sortie basse tension | 24V - 10W |
| Puissance sortie | 1 100 W |
| Fusibles de ligne | 5A |
| Degré de protection | IP 437 |
| Condensateurs | 2 de 12,5 μF - 400V |
Transformateur
| Caractéristique | Valeur |
|---|---|
| Puissance | 20VA |
| Noyau magnétique | 1,5W / épaisseur 0,5 |
| Tension | 0 - 230V |
| Isolation | 4kV x 1' |
Dimensions du boîtier
| Cote | Valeur (mm) |
|---|---|
| Largeur externe | 200 |
| Largeur interne | 182 |
| Hauteur interne | 260 |
| Hauteur externe | 280 |
| Profondeur | 110 |
Déclaration de conformité
Constructeur : Meccanica Fadini s.n.c. — Via Mantova 177/A - C.P. 126 - 37053 Cerea (VR) Italy — Tél. 0442 330422 - Fax 0442 331054 — info@fadini.net - www.fadini.net
Modèle : Elpro 13 exp — programmateur électronique à microprocesseur.
Le Constructeur déclare sous sa propre responsabilité que le produit est conforme à la Directive Machines 2006/42/CE et à la Norme de Produit EN 13241-1.
L’Elpro 13 exp est vendu pour être monté comme « installation automatisée », avec les accessoires et les composants originaux indiqués par le Constructeur. Le fabricant décline toute responsabilité en cas d’usage impropre du produit.
Le produit est conforme aux normes suivantes :
- Directive Basse Tension — 2006/95/CE
- Directive Compatibilité Électromagnétique — 2004/108/CE et 92/31/CEE
Date : 03-03-10
Avant l’installation par personnel technique qualifié, il est conseillé de consulter le Livret des Normes de Sécurité que Meccanica Fadini met à disposition. L’installation doit être effectuée par un technicien qualifié suivant le manuel des Normes de Sécurité de Meccanica Fadini.
Directive 2003/108/CE — Élimination des matériels électriques et électroniques : il est interdit de jeter dans les déchets les matériaux nocifs pour l’environnement.
