Combi 787 — Notice d'installation

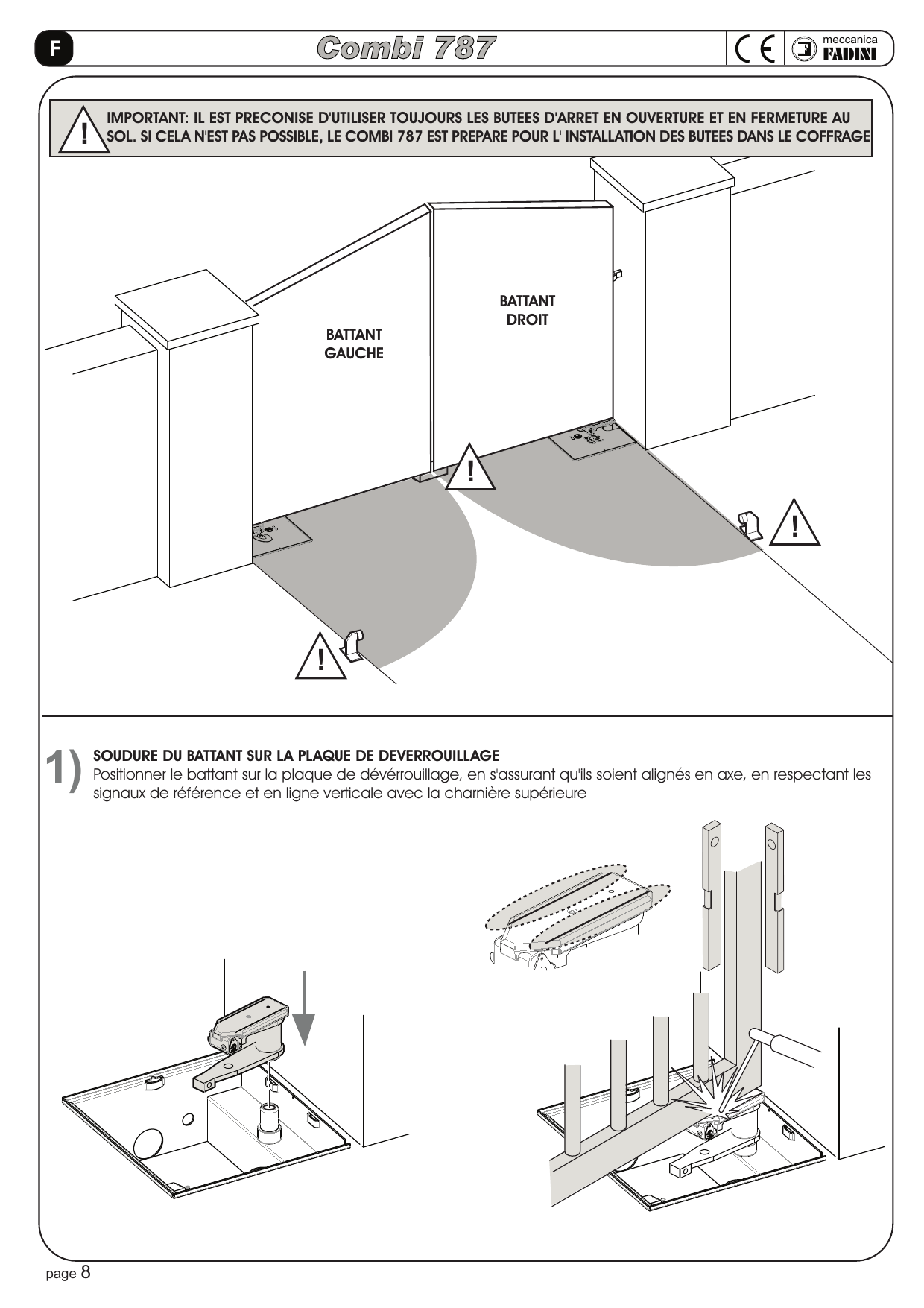

IMPORTANT : il est préconisé d'utiliser toujours les butées d'arrêt en ouverture et en fermeture au sol. Si cela n'est pas possible, le Combi 787 est préparé pour l'installation des butées dans le coffrage.
1) Soudure du battant sur la plaque de déverrouillage
Positionner le battant sur la plaque de déverrouillage, en s'assurant qu'ils soient alignés en axe, en respectant les signaux de référence et en ligne verticale avec la charnière supérieure.

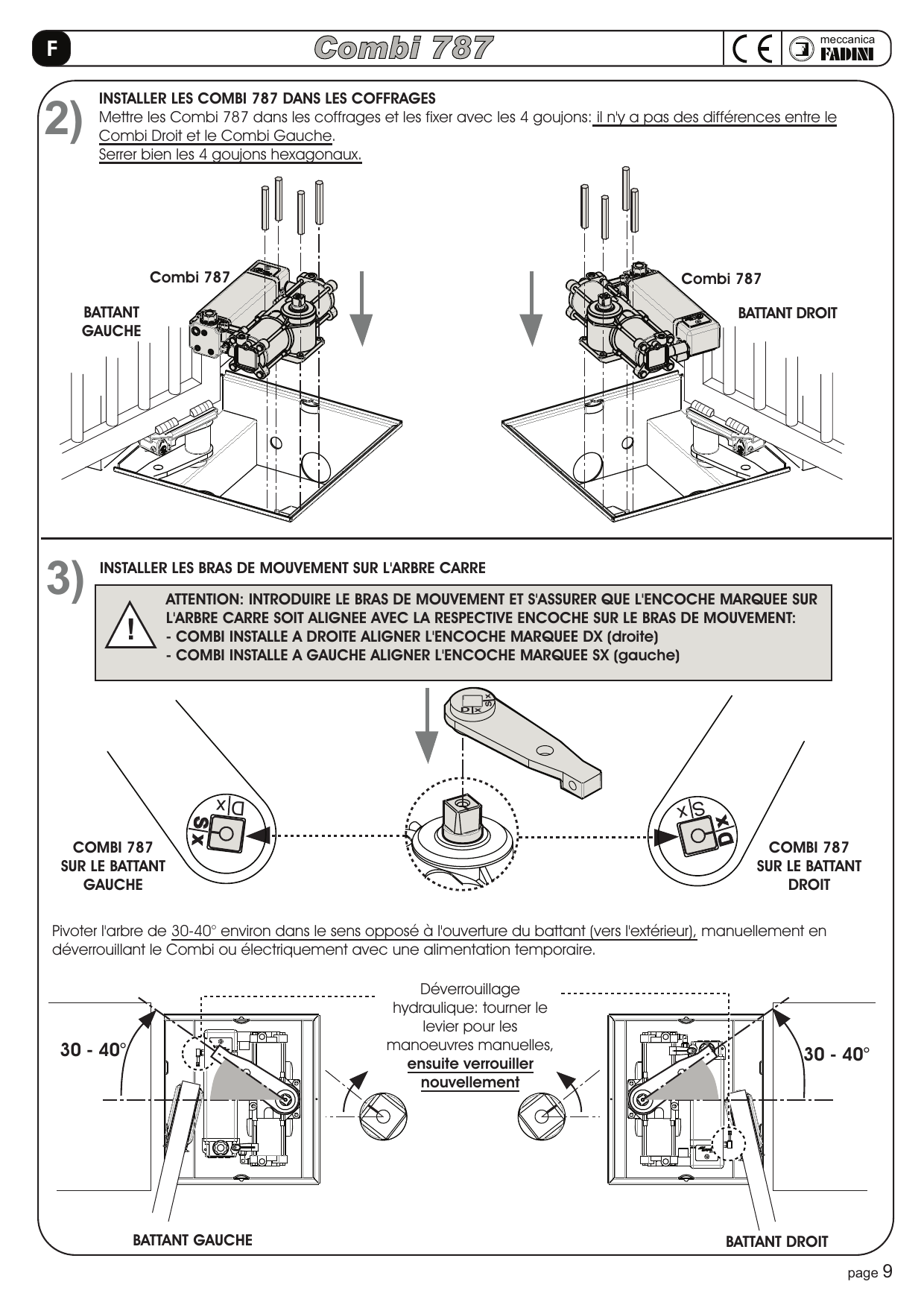

2) Installer les Combi 787 dans les coffrages
Mettre les Combi 787 dans les coffrages et les fixer avec les 4 goujons : il n'y a pas de différences entre le Combi Droit et le Combi Gauche.
Serrer bien les 4 goujons hexagonaux.
3) Installer les bras de mouvement sur l'arbre carré
ATTENTION : introduire le bras de mouvement et s'assurer que l'encoche marquée sur l'arbre carré soit alignée avec la respective encoche sur le bras de mouvement :
- Combi installé à droite : aligner l'encoche marquée DX (droite)
- Combi installé à gauche : aligner l'encoche marquée SX (gauche)
Pivoter l'arbre de 30-40° environ dans le sens opposé à l'ouverture du battant (vers l'extérieur), manuellement en déverrouillant le Combi ou électriquement avec une alimentation temporaire.
Déverrouillage hydraulique : tourner le levier pour les manœuvres manuelles, ensuite verrouiller nouvellement.

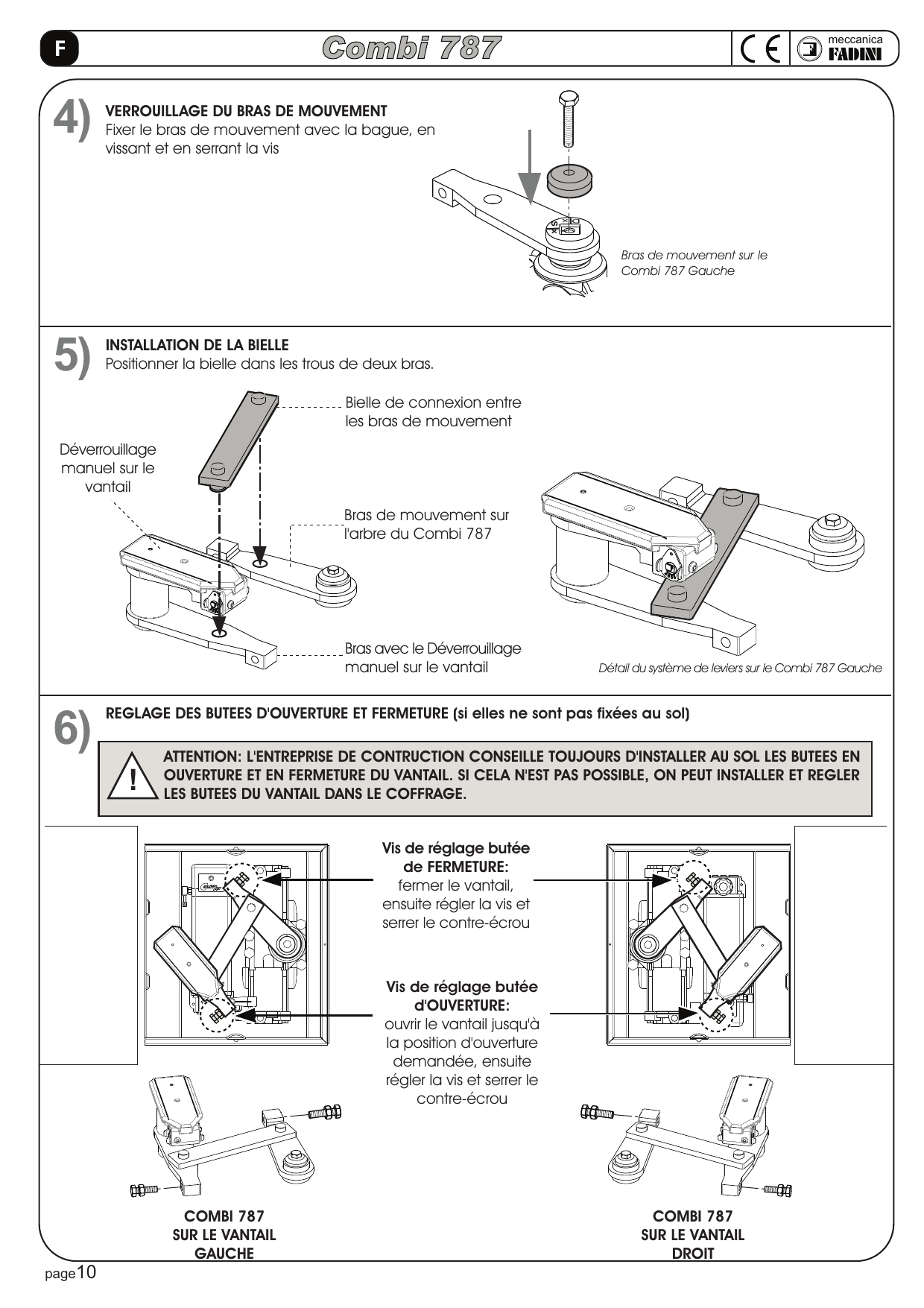

4) Verrouillage du bras de mouvement
Fixer le bras de mouvement avec la bague, en vissant et en serrant la vis.
5) Installation de la bielle
Positionner la bielle dans les trous de deux bras.
- Bielle de connexion entre les bras de mouvement
- Bras de mouvement sur l'arbre du Combi 787
- Bras avec le déverrouillage manuel sur le vantail
- Déverrouillage manuel sur le vantail
6) Réglage des butées d'ouverture et fermeture (si elles ne sont pas fixées au sol)
ATTENTION : l'entreprise de construction conseille toujours d'installer au sol les butées en ouverture et en fermeture du vantail. Si cela n'est pas possible, on peut installer et régler les butées du vantail dans le coffrage.
- Vis de réglage butée de FERMETURE : fermer le vantail, ensuite régler la vis et serrer le contre-écrou.
- Vis de réglage butée d'OUVERTURE : ouvrir le vantail jusqu'à la position d'ouverture demandée, ensuite régler la vis et serrer le contre-écrou.
