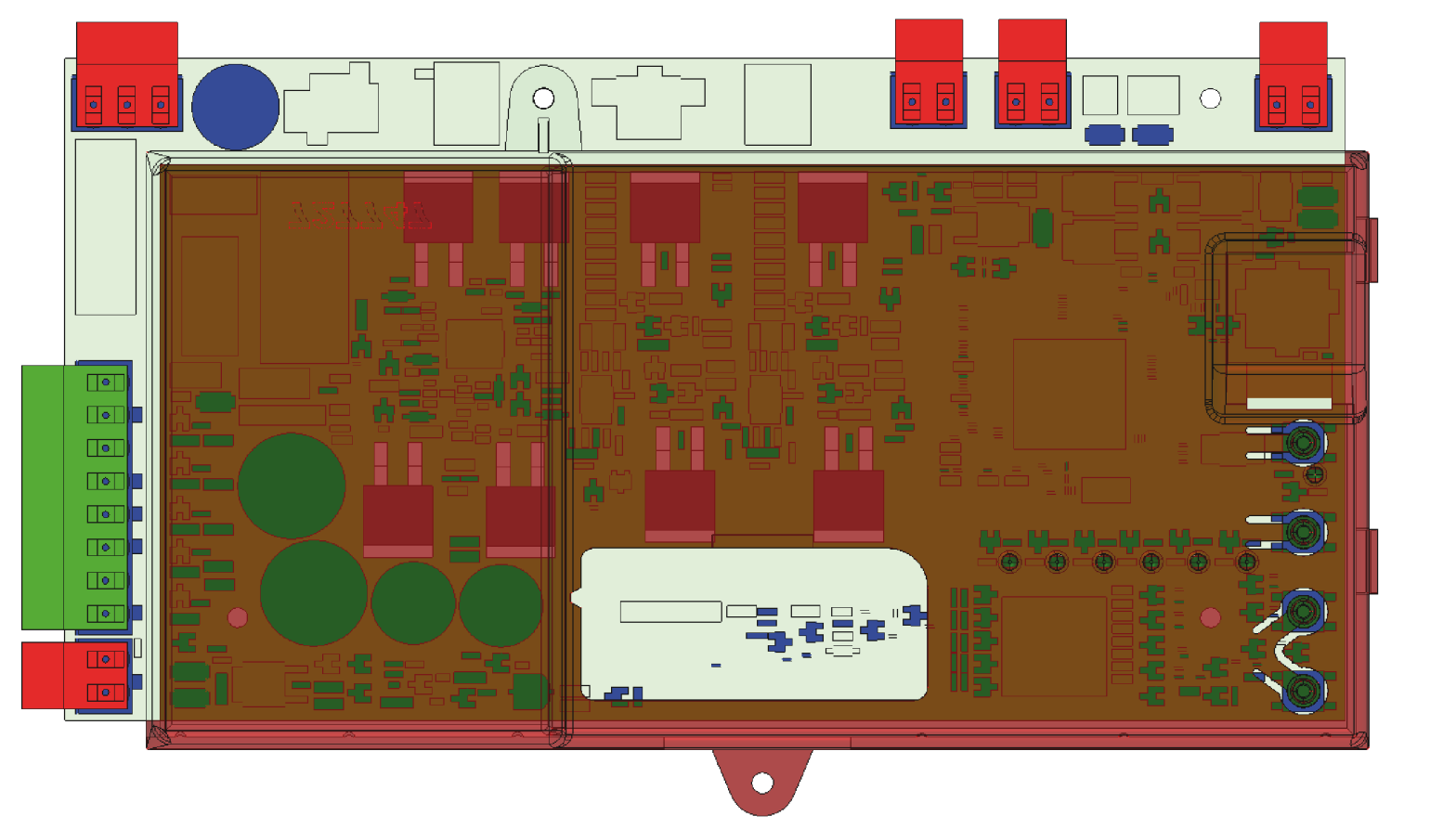

Carte électronique FAAC E721 avec repérage des borniers et connecteurs — Armoire électronique E721 – vue d'ensemble des borniers et connecteurs

1 Avertissements

Attention ! Il est important, pour la sécurité des personnes, de suivre à la lettre toutes les instructions.

Une installation erronée ou une utilisation erronée du produit peut provoquer de graves dommages aux personnes.

Lire attentivement les instructions avant de débuter l'installation du produit et les conserver pour références ultérieures.

Le symbole met en évidence les notes importantes pour la sécurité des personnes et l'intégrité de l'automatisme. Le symbole attire l'attention sur les notes relatives aux caractéristiques ou au fonctionnement du produit.

Avant d'effectuer un type quelconque d'intervention sur l'appareil électronique (branchements, entretien), couper toujours l'alimentation électrique.

En amont de l'installation, prévoir un interrupteur magnétothermique différentiel avec un seuil d'intervention adapté.

Brancher le câble de terre à la borne correspondante.

Séparer toujours les câbles d'alimentation de ceux de commande et de sécurité (poussoir, récepteur, photocellules, etc.). Pour éviter toute perturbation électrique, utiliser des gaines séparées ou un câble blindé (avec blindage relié à la masse).

Déclaration CE de conformité

Fabricant	FAAC S.p.A.
Adresse	Via Calari, 10 - 40069 Zola Predosa BOLOGNE - ITALIE
Déclare que	L'appareillage électronique E721 est conforme aux conditions requises essentielles de sécurité des directives CEE suivantes : 2006/95/CE Directive Basse Tension 2004/108/CE Directive sur la Compatibilité électromagnétique

Note supplémentaire : Ce produit a été soumis à des tests dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A).

Bologne, 01-12-2010 — L'Administrateur Délégué, A. Marcellan

2 Présentation et composants

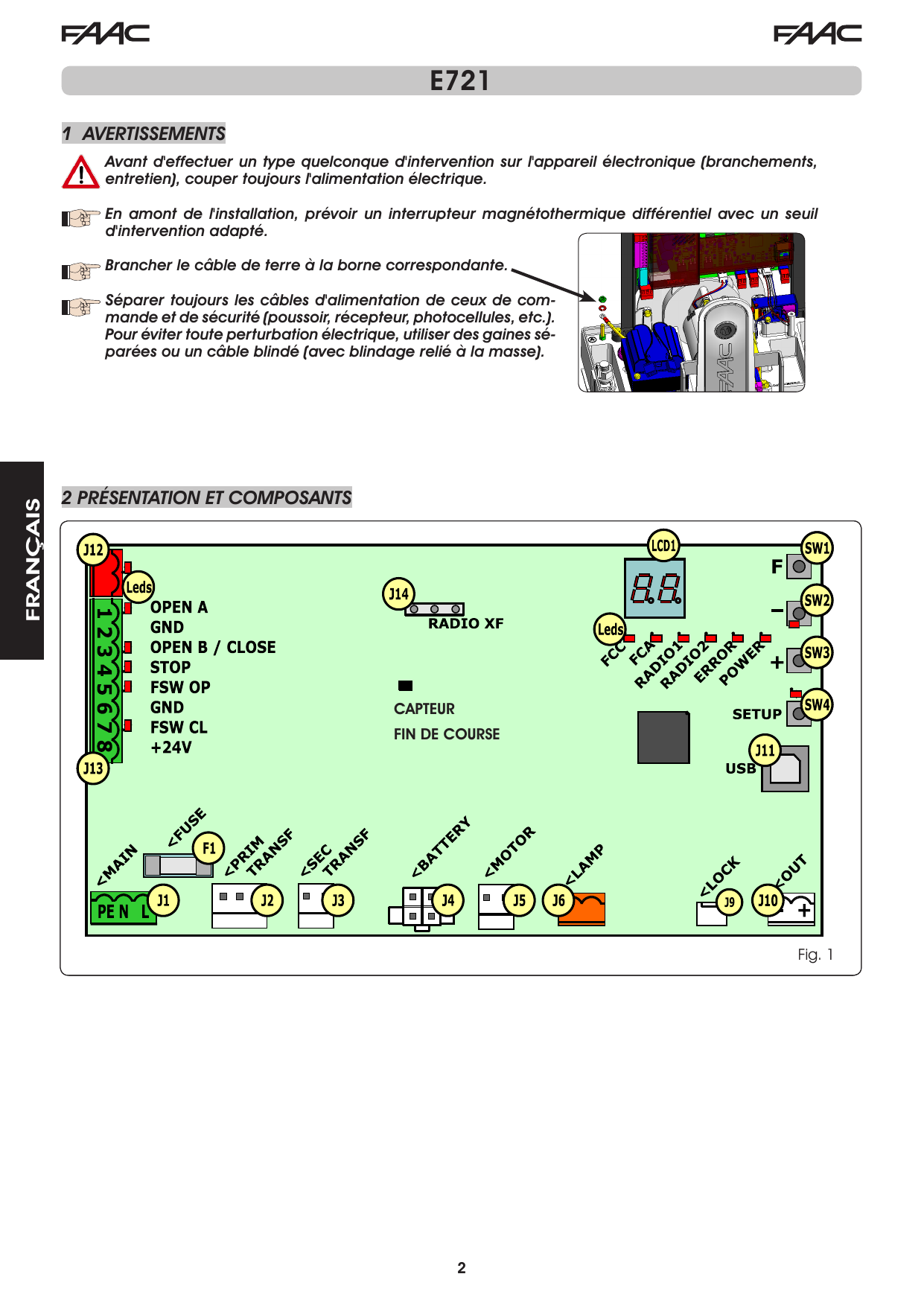

Schéma de la carte E721 : implantation des connecteurs (J1 à J14), poussoirs (SW1-SW4), écran LCD1, leds et bornier

2.1 Description des composants

LCD	Écran de signalisation et programmation
SW1	Poussoir de programmation « F »
SW2	Poussoir de programmation « - »
SW3	Poussoir de programmation « + »
SW4	Poussoir de « SETUP »
Leds	Led de contrôle de l'état des entrées
J1	Connecteur d'alimentation primaire
J2	Connecteur primaire de transformateur
J3	Connecteur secondaire de transformateur
J4	Connecteur de batteries d'urgence (accessoire)
J5	Connecteur moteur
J6	Connecteur de sortie clignotant (24 V= - 15 W)
J9	Connecteur de verrouillage moteur et contact déverrouillage de moteur
J10	Connecteur de sortie OUT
J11	Connecteur USB pour branchement PC
J12	Connecteur de branchement des dispositifs BUS-2EASY
J13	Connecteur d'entrées en bornier
J14	Connecteur du module récepteur radio pour OMNIDEC
LCD1	Écran de signalisation et programmation
F1	Fusible de protection

2.2 Description bornier J13

N°	Entrée	Description
1	OPEN A	Dispositif avec contact N.O. qui provoque l'ouverture totale du portail
2-6	GND	Négatif d'alimentation des accessoires
3⁽¹⁾	OPEN B (DEFAULT)	Dispositif avec contact N.O. qui provoque l'ouverture partielle du portail
	CLOSE	Dispositif avec contact N.O. qui provoque la fermeture du portail
	SAFE	Dispositif avec contact N.F. qui provoque l'inversion immédiate et complète du portail
4⁽¹⁾	STOP (DEFAULT)	Dispositif avec contact N.F. qui provoque l'arrêt du portail
4⁽¹⁾	SAFE	Dispositif avec contact N.F. qui provoque l'inversion immédiate et complète du portail
5	FSW OP	Dispositif avec contact N.F. qui provoque l'inversion du mouvement pendant l'ouverture du portail
7	FSW CL	Dispositif avec contact N.F. qui provoque l'inversion du mouvement pendant la fermeture du portail
8	+24 V	Positif d'alimentation des accessoires

⁽¹⁾ Les types d'utilisation des entrées 3 et 4 peuvent être sélectionnés à travers la configuration des paramètres correspondants, au 2ème niveau de programmation (paramètres Ob et SP). Pour la description exacte du fonctionnement de l'automatisme par rapport aux logiques sélectionnées, se référer aux tableaux qui se trouvent à la fin de ce manuel (Par. 10 - Logiques de fonctionnement). En ce qui concerne les câblages à réaliser en utilisant ces entrées configurées en tant que SAFE, se référer aux schémas indiqués dans les figures Fig. 12 et Fig. 13.

3 Caractéristiques techniques

Alimentation	230 V~ 50 Hz
Puissance absorbée par le réseau (état d'attente)	10 W
Charge maxi du moteur	10 A
Alimentation accessoires	24 V=
Courant maxi accessoires	24 V= max 500 mA ; BUS-2EASY max 500 mA
Température ambiante	(-20 – +55) °C
Charge clignotant	24 V= - 15 W
Charge sortie	24 V= - 100 mA ⁽²⁾
Fusibles de protection	F1 = T1A - 250 V~
Logiques de fonctionnement	Semi-automatique, Semi-automatique « pas-à-pas », Automatique, Automatique « pas-à-pas », Automatique avec fonction timer, Automatique Sécurités, Automatique Sécurités « pas-à-pas », Automatique avec inversion en pause, Semi-automatique « b », Logique mixte « bC », Homme présent
Durée de fonctionnement	Programmable (de 0 à 10 min)
Temps de pause OPEN A / OPEN B	Programmable (de 0 à 10 min)
Force moteur	Programmable sur 50 niveaux
Vitesse du moteur d'ouverture-fermeture	Programmable sur 10 niveaux
Entrées/Sorties dans le connecteur	Alimentation, Batterie, Moteur, Module XF433/868, Batteries de déverrouillage électrique de verrouillage moteur, Verrouillage Moteur, USB
Entrées/Sorties dans le bornier	BUS-2EASY, OPEN A, OPEN B/CLOSE/SAFE, STOP/SAFE, GND, Photocellules d'Ouverture et Fermeture, +24 V, Alimentation de réseau, Clignotant, Déverrouillage électrique verrouillage moteur, OUT
Programmation	1er et 2ème niv. avec 3 touches (+, -, F) et écran

⁽²⁾ L'alimentation en sortie doit déjà être comprise dans le courant maximum disponible pour les accessoires.

4 Branchements électriques

Les câblages indiqués dans la Fig. 2 se réfèrent aux entrées de la carte avec une configuration par DÉFAUT.

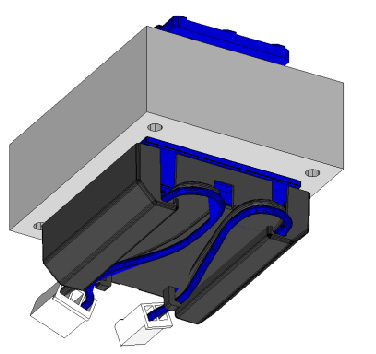

Moteur avec câbles de raccordement — Connecteur moteur (J5)

Transformateur d'alimentation — Transformateur (connecteurs J2 / J3)

Clignotant rouge — Clignotant 24 V= - 15 W (J6)

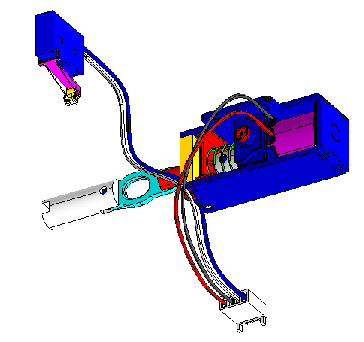

Contact de déverrouillage moteur monté dans l'opérateur — Contact déverrouillage de moteur : bloque le moteur quand la poignée de déverrouillage moteur est actionnée

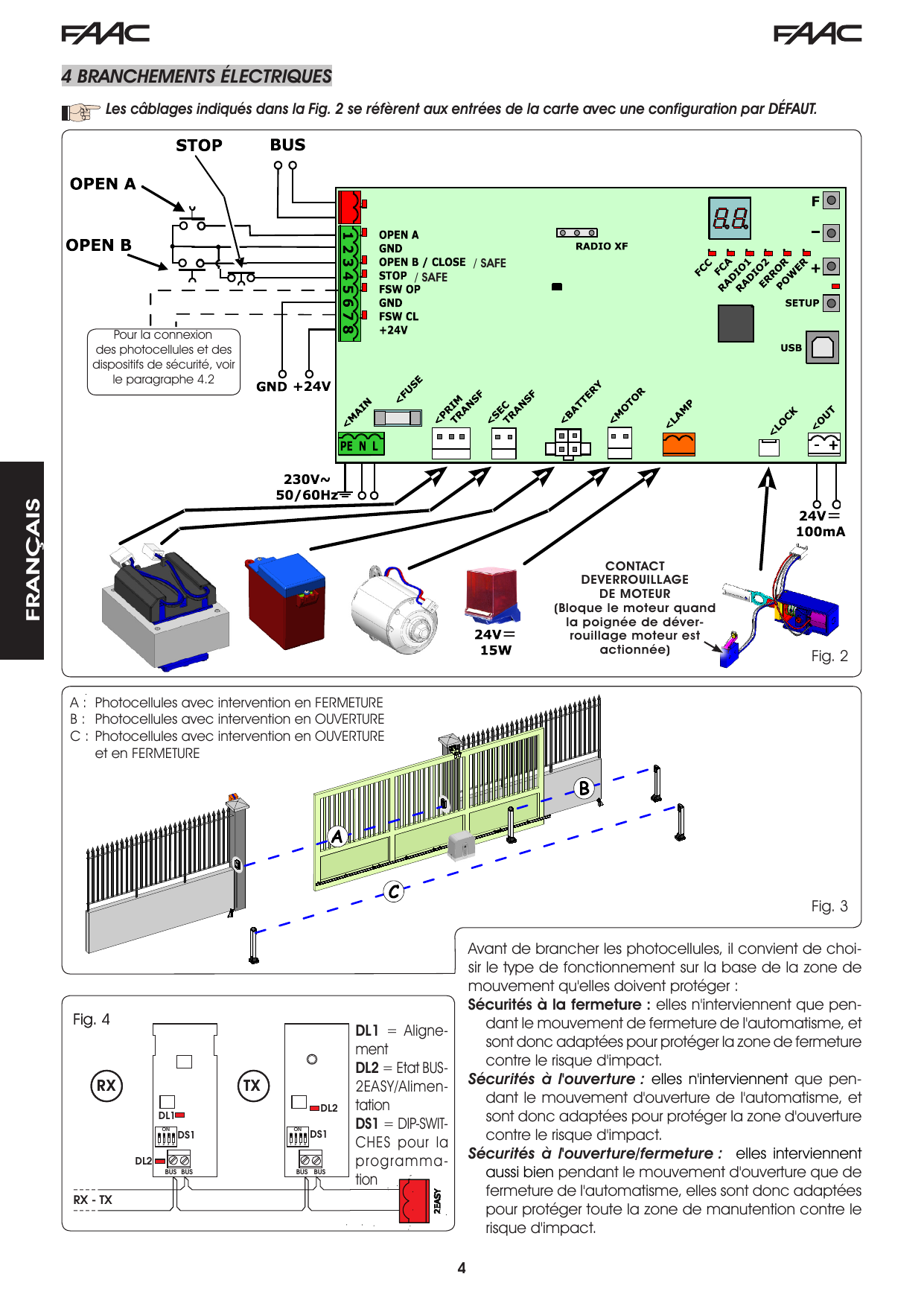

Fig. 2 – Schéma général des branchements électriques (alimentation 230 V~, batterie, moteur, clignotant, OUT 24 V= 100 mA)

Pour la connexion des photocellules et des dispositifs de sécurité, voir le paragraphe 4.2.

Choix du type de fonctionnement des photocellules

Avant de brancher les photocellules, il convient de choisir le type de fonctionnement sur la base de la zone de mouvement qu'elles doivent protéger :

Sécurités à la fermeture (A) : elles n'interviennent que pendant le mouvement de fermeture de l'automatisme, et sont donc adaptées pour protéger la zone de fermeture contre le risque d'impact.
Sécurités à l'ouverture (B) : elles n'interviennent que pendant le mouvement d'ouverture de l'automatisme, et sont donc adaptées pour protéger la zone d'ouverture contre le risque d'impact.
Sécurités à l'ouverture/fermeture (C) : elles interviennent aussi bien pendant le mouvement d'ouverture que de fermeture de l'automatisme, elles sont donc adaptées pour protéger toute la zone de manutention contre le risque d'impact.

Fig. 3 – Positionnement des photocellules autour du portail : zone A (fermeture), B (ouverture), C (ouverture/fermeture)

Fig. 4 – Photocellules BUS-2EASY : DL1 = alignement, DL2 = état BUS-2EASY/alimentation, DS1 = dip-switches de programmation

4.1 Photocellules à BUS-2EASY

Cette carte est dotée d'un circuit BUS-2EASY qui permet de brancher facilement un nombre élevé de dispositifs BUS-2EASY auxiliaires à la sécurité (par ex. jusqu'à 16 paires de photocellules), convenablement programmés, en utilisant uniquement deux câbles sans polarité.

Avant de brancher les photocellules, il convient de choisir le type de fonctionnement (Fig. 3) sur la base de la zone de mouvement qu'elles doivent protéger et de positionner les dip-switches sur l'émetteur, ainsi que sur le récepteur (voir Fig. 4) conformément au Tab. 1.

4.1.1 Adressage des photocellules BUS-2EASY

Il est important de donner la même adresse à l'émetteur et au récepteur.

Il faut s'assurer qu'il n'y ait pas deux ou plusieurs paires de photocellules avec la même adresse.

Si l'on n'utilise aucun accessoire BUS-2EASY, laisser libre le connecteur BUS-2EASY (J12 - Fig. 1).

Tab. 1 - Adressage des photocellules BUS-2EASY
Dip1	Dip2	Dip3	Dip4	Réf.	Typologie
OFF	OFF	OFF	OFF	B	OUVERTURE — Max 6 paires
OFF	OFF	OFF	ON
OFF	OFF	ON	OFF
OFF	OFF	ON	ON
OFF	ON	ON	OFF
OFF	ON	ON	ON
ON	OFF	OFF	OFF	A	FERMETURE — Max 7 paires
ON	OFF	OFF	ON
ON	OFF	ON	OFF
ON	OFF	ON	ON
ON	ON	OFF	OFF
ON	ON	OFF	ON
ON	ON	ON	OFF
OFF	ON	OFF	OFF	C	OUVERTURE et FERMETURE — Max 2 paires
OFF	ON	OFF	ON	C	OUVERTURE et FERMETURE — Max 2 paires
ON	ON	ON	ON	/	IMPULSION OPEN

4.1.2 Mémorisation des accessoires BUS-2EASY

À tout moment, on peut ajouter des photocellules et des accessoires BUS-2EASY à l'installation, simplement en procédant comme suit :

Installer et programmer les accessoires avec l'adresse souhaitée (voir par. 4.1.1).
Couper l'alimentation à la carte.
Brancher les deux câbles des accessoires BUS-2EASY au bornier rouge J12 (polarité indifférente).
Alimenter la carte.
Appuyer rapidement une fois sur le poussoir SETUP (SW4) pour effectuer l'inscription des accessoires. Vérifier le fonctionnement des dispositifs à BUS-2EASY installés.
La carte a mémorisé les accessoires BUS-2EASY.

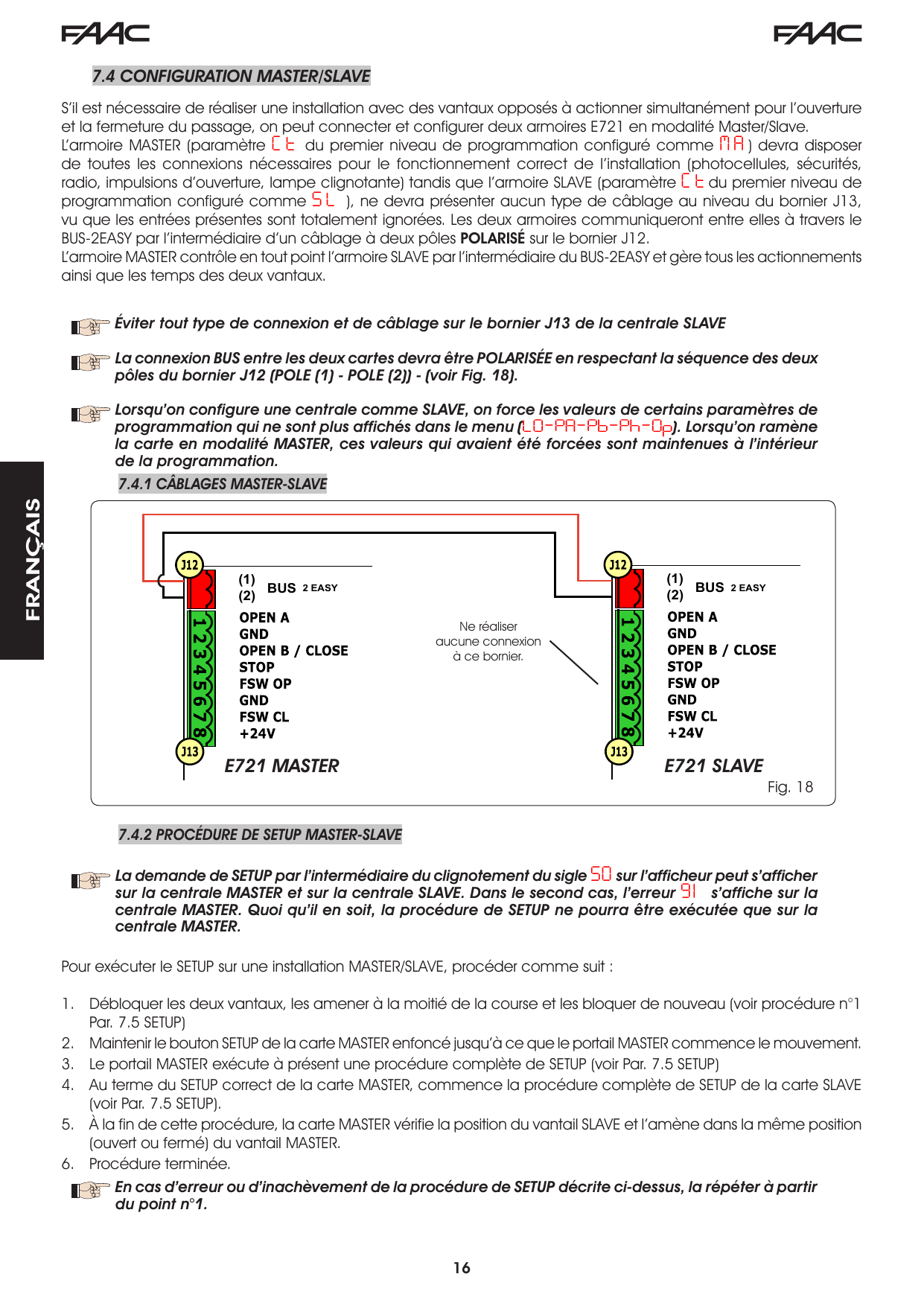

Exécuter la même procédure sur une centrale MASTER également pour la saisie d'une centrale SLAVE connectée au BUS-2EASY par l'intermédiaire d'une connexion POLARISÉE.

Suivre les indications du tableau suivant pour contrôler le bon état du branchement BUS-2EASY.

Tab. 2 - Description de la led BUS-2EASY
Allumé fixe	Activité normale (led allumée même en l'absence de photocellules). Aucune photocellule inscrite engagée.
Clignotant lent	Au moins une photocellule inscrite engagée ou non alignée.
Éteint (clignotement toutes les 2,5 sec.)	Ligne BUS-2EASY en court-circuit.
Éteint	Ligne BUS-2EASY désactivée (elle ne fournit pas d'alimentation) : fonctionnement à batterie ; centrale programmée comme SLAVE.

4.2 Photocellules traditionnelles

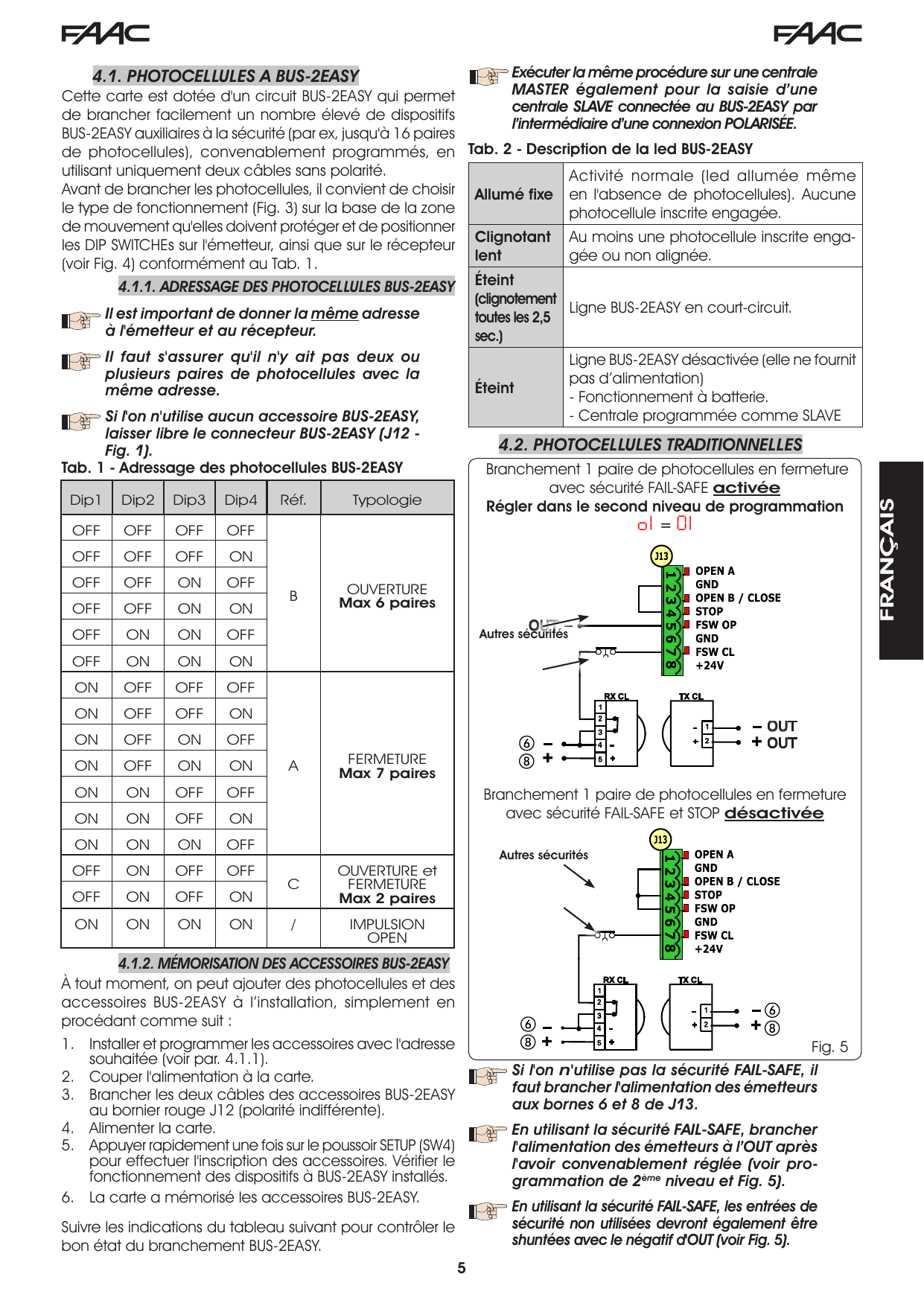

Fig. 5 – Branchement d'une paire de photocellules en fermeture avec sécurité FAIL-SAFE activée (régler o1=01) et avec sécurité FAIL-SAFE et STOP désactivée

Si l'on n'utilise pas la sécurité FAIL-SAFE, il faut brancher l'alimentation des émetteurs aux bornes 6 et 8 de J13.

En utilisant la sécurité FAIL-SAFE, brancher l'alimentation des émetteurs à l'OUT après l'avoir convenablement réglée (voir programmation de 2ème niveau et Fig. 5).

En utilisant la sécurité FAIL-SAFE, les entrées de sécurité non utilisées devront également être shuntées avec le négatif d'OUT (voir Fig. 5).

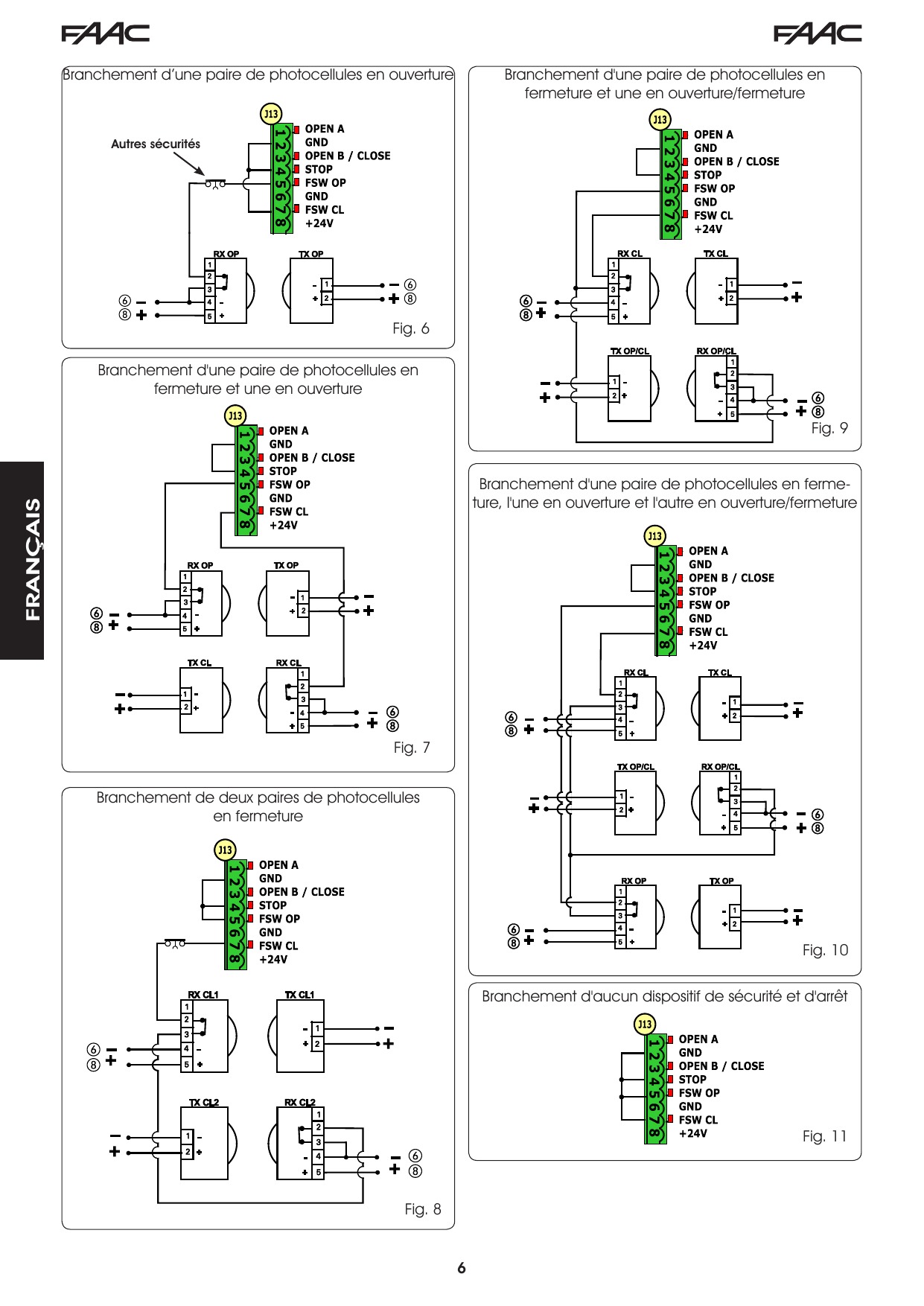

Fig. 6 – Branchement d'une paire de photocellules en ouverture

Fig. 7 – Branchement d'une paire de photocellules en fermeture et une en ouverture

Fig. 8 – Branchement de deux paires de photocellules en fermeture

Fig. 9 – Branchement d'une paire de photocellules en fermeture et une en ouverture/fermeture

Fig. 10 – Branchement d'une paire de photocellules en fermeture, l'une en ouverture et l'autre en ouverture/fermeture

Fig. 11 – Branchement d'aucun dispositif de sécurité et d'arrêt

4.3 Connexions de l'entrée SAFE

En cas d'activation de la sécurité Fail Safe (paramètre configurable au 2ème niveau de programmation), le négatif à utiliser pour la gestion de l'entrée SAFE devra être - OUT (voir Fig. 12).

En cas d'activation de la sécurité Fail Safe (paramètre configurable au 2ème niveau de programmation), le négatif à utiliser pour la gestion de l'entrée SAFE devra être - f (voir Fig. 13).

Si l'on utilise les dispositifs avec un contact N.F. (Autres sécurités), ponter l'entrée SAFE au négatif -OUT avec FAIL SAFE activé ou à GND avec FAIL SAFE désactivé.

Fig. 12 – Connexion d'une sécurité à l'entrée SAFE avec fonction FAIL SAFE activée (o1=01) : entrée 4 = SP=01 ou entrée 3 = Ob=02

Fig. 13 – Connexion d'une sécurité à l'entrée SAFE avec fonction FAIL SAFE désactivée (o1=00) : entrée 4 = SP=01 ou entrée 3 = Ob=02

5 Programmation

Pour programmer le fonctionnement de l'automatisme, il est nécessaire d'accéder à la modalité « PROGRAMMATION ». La programmation se divise en deux parties : 1er NIVEAU, 2ème NIVEAU.

Normalement, l'état de l'automatisme est affiché à l'écran. En appuyant sur le poussoir F, ou bien en appuyant simultanément sur F et +, on accède respectivement à la programmation de 1er ou de 2ème niveau. L'afficheur est éteint durant le fonctionnement à batterie. Appuyer brièvement sur la touche + pour afficher l'état de l'automatisme.

Afin de rétablir les réglages par défaut, il suffit de recharger la valeur par défaut souhaitée pendant le premier passage de la programmation de 1er niveau.

La modification des paramètres de programmation est immédiatement efficace, tandis que la mémorisation définitive ne se produit qu'à la sortie de la programmation et au retour de l'affichage de l'état des entrées. Si l'on met l'armoire hors tension avant le retour de l'affichage de l'état des entrées, toutes les variations effectuées seront perdues.

Il est possible de revenir à l'affichage de l'état des entrées et de mémoriser tous les paramètres modifiés jusqu'alors, depuis n'importe quel point de la programmation de 1er et 2ème niveau, en appuyant simultanément sur les touches F et -.

À l'allumage de la carte sur l'écran LCD1, la version logicielle de la carte apparaîtra pendant quelques secondes à deux chiffres séparés par le point décimal.

5.1 Programmation de 1er niveau

Pour accéder à la programmation de 1er niveau, il faut appuyer sur le poussoir F.

En appuyant sur la touche F (et en la maintenant enfoncée), l'afficheur indique le nom de la fonction.
En relâchant le poussoir, l'écran affiche la valeur de la fonction qui peut être modifiée avec les touches + et -.
En appuyant à nouveau sur F (et en le maintenant enfoncé), l'écran montre le nom de la fonction suivante, etc.
Arrivés à la dernière fonction, la pression du poussoir F provoque la sortie de la programmation et la sauvegarde des paramètres. L'écran recommence d'afficher l'état de l'automatisme.

Programmation de 1er niveau
Écran	Fonction	Par défaut
dF	Par défaut : 1 = configure les paramètres avec des valeurs par DÉFAUT. CU = si, en relâchant le poussoir F la valeur CU apparaît, cela signifie que la configuration standard modifiée par le biais des poussoirs et écrans a été sélectionnée. Pour maintenir cette programmation, appuyer à nouveau sur F ; sinon appuyer sur + et sélectionner la valeur par défaut 1.	1
Ct	Configuration Master-Slave : MA = configure la carte en modalité MASTER ; SL = configure la carte en modalité SLAVE. En configurant la carte en modalité SLAVE, les paramètres LO-PA-Pb-Ph-Op ne sont pas affichés (voir Par. 7.4).	MA
LO	Logiques de fonctionnement : E = Semi-automatique ; EP = Semi-automatique « Pas-à-pas » ; A = Automatique ; A1 = Automatique1 ; AP = Automatique « Pas-à-pas » ; At = Automatique avec fonction timer ; S = Automatique « Sécurités » ; SP = Automatique « Sécurités Pas-à-pas » ; SA = Automatique avec inversion en pause ; b = Semi-automatique « b » ; bC = Mixte (AP à impulsion / CH avec homme présent) ; C = Homme présent. Paramètre non affiché en modalité SLAVE.	E
PA	Temps de pause A : le temps de pause face à une commande d'ouverture TOTALE ne prend effet que si une logique automatique a été sélectionnée. Réglable de 0 à 59 s, par pas d'une seconde. Ensuite, l'affichage change en minutes et dixièmes de seconde (séparés par un point) et le temps est réglé par pas de 10 s, jusqu'à la valeur maximale de 9,5 minutes. Ex : 2,5 = 2 min et 50 s. Paramètre non affiché en modalité SLAVE.	20
Pb	Temps de pause B : le temps de pause face à une commande d'ouverture PARTIELLE ne prend effet que si une logique automatique a été sélectionnée. Réglable de 0 à 59 s, par pas d'une seconde, puis en minutes et dixièmes de seconde jusqu'à 9,5 minutes. Ex : 2,5 = 2 min et 50 s. Paramètre non affiché en modalité SLAVE.	20
FO	Force moteur : règle le niveau de force du moteur. 01 = force minimale ; 50 = force maximale. En modifiant la valeur de la force, il est conseillé d'effectuer un nouveau SETUP (voir par. 7.3).	50
So	Vitesse d'ouverture : règle sur 10 niveaux la vitesse d'ouverture du moteur. 01 = vitesse minimale ; 10 = vitesse maximale. Conseillé d'effectuer un nouveau SETUP après modification.	08
Sc	Vitesse de fermeture : règle sur 10 niveaux la vitesse de fermeture du moteur. 01 = vitesse minimale ; 10 = vitesse maximale. Conseillé d'effectuer un nouveau SETUP après modification.	08
ro	Ralentissement en ouverture : règle l'espace de ralentissement en pourcentage de la course totale. Réglable à partir de 5 (avec vitesse < 5), 10 (vitesse entre 5 et 8), 15 (vitesse > 8) à 99 % par pas de 1 %. 5-10-15 = minimum ; 99 = maximum.	20
rc	Ralentissement en fermeture : règle l'espace de ralentissement en pourcentage de la course totale. Réglable à partir de 5 (avec vitesse < 5), 10 (vitesse entre 5 et 8), 15 (vitesse > 8) à 99 % par pas de 1 %. 5-10-15 = minimum ; 99 = maximum.	20
Sr	Vitesse en ralentissement : règle la vitesse du portail pendant le ralentissement. 0 = vitesse BASSE ; 1 = vitesse ÉLEVÉE.	0
St	État de l'automatisme : sortie de la programmation, mémorisation des données et retour à l'affichage de l'état. Voir codes ci-dessous.	—

Codes d'état de l'automatisme (St) : 00 = FERMÉ ; 01 = OUVERT ; 02 = Arrêté puis « OUVRE » ; 03 = Arrêté puis « FERME » ; 04 = En « PAUSE » ; 05 = En phase d'ouverture ; 06 = En phase de fermeture ; 07 = FAIL SAFE en cours ; 08 = vérification des dispositifs BUS-2EASY en cours ; 09 = Pré-clignotement, ensuite « OUVRE » ; 10 = Pré-clignotement, ensuite « FERME » ; 11 = OUVERT en Ouverture Partielle ; 12 = En PAUSE Ouverture Partielle.

5.2 Programmation de 2ème niveau

Pour accéder à la programmation de 2ème niveau, appuyer sur le poussoir F et, en le maintenant enfoncé, appuyer sur le poussoir + :

En relâchant également le poussoir F, l'écran affiche la valeur de la fonction qui peut être modifiée avec les touches + et -.
En appuyant sur la touche F (et en la maintenant enfoncée), l'écran montre le nom de la fonction suivante ; en la relâchant, la valeur qui peut être modifiée avec les touches + et - est affichée.
Arrivés à la dernière fonction, la pression du poussoir F provoque la sortie de la programmation et l'écran recommence à afficher l'état de l'automatisme.

Programmation de 2ème niveau
Écran	Fonction	Par défaut
bo	Force maximale au démarrage : le moteur travaille à la force maximale (en ignorant le niveau de force sélectionné) pendant le démarrage de la manutention. Y = actif ; no = exclu.	no
PF	Pré-clignotement : permet de sélectionner 5 types de pré-clignotement, d'une durée égale à 3 secondes. no = aucun ; OC = avant chaque manutention ; CL = avant une manutention de fermeture ; OP = avant une manutention en ouverture ; PA = uniquement à la fin d'une pause.	no
tP	Temps de pré-clignotement (visible uniquement si un pré-clignotement a été sélectionné) : règle le temps de 1 à 10 s par pas d'1 s. 01 = minimum ; 10 = maximum.	03
Ph	Photocellules en fermeture : activer si l'on souhaite que les photocellules de fermeture bloquent le mouvement et l'inversent lors de la désactivation. Y = inversion lors de la désactivation ; no = inversion immédiate en ouverture. Paramètre non affiché en modalité SLAVE.	no
oP	Photocellules en ouverture : activer si l'on souhaite que les photocellules d'ouverture bloquent le mouvement et l'inversent lors de la désactivation. Y = inversion immédiate en fermeture ; no = reprise du mouvement lors de la désactivation. Paramètre non affiché en modalité SLAVE.	no
Ad	Fonction ADMAP : permet d'activer le fonctionnement selon les normes françaises NFP 25/362. Y = actif ; no = désactivé.	no
EC	Encoder : l'encodeur « virtuel » présent sur la carte fonctionne comme un dispositif anti-écrasement et gère les points de début de ralentissement et d'ouverture partielle. Si le portail heurte un obstacle, l'encoder « virtuel » provoque l'inversion du mouvement ; le second obstacle détecté dans la même direction provoque l'arrêt du moteur (alarme signalée). Régler la sensibilité en modifiant le temps d'attente avant l'inversion, de 0 à 10 s par pas d'une seconde. 00 = sensibilité maximale ; 10 = sensibilité minimale.	02
PO	Ouverture partielle : règle l'ampleur de l'ouverture partielle du battant en pourcentage de la course totale. Réglable de 0 à 99 % par pas de 1 %. 00 = aucune ; 01 = minimale ; 99 = maximale.	50
t	Durée de fonctionnement (time-out) : établir une valeur supérieure au temps nécessaire au portail pour s'ouvrir et se fermer totalement. Réglable de 0 à 59 s par pas d'1 s, puis en minutes et dixièmes de seconde jusqu'à 9,5 minutes. En cas d'installation MASTER/SLAVE, sélectionner un temps sur la centrale MASTER qui tienne compte des temps d'actionnement des deux vantaux.	2.0
o1	OUT 1 : permet de régler la sortie OUT (open collector N.O.) active dans l'une des fonctions ci-dessous.	00
t1	Temporisation OUT 1 (visible uniquement si le poste 03 ou 11 a été sélectionné) : permet de régler la temporisation de la sortie OUT de 1 à 99 minutes par étapes d'1 minute.	02
Ob	OPEN B / CLOSE / Sécurité bord : 00 = OPEN B ; 01 = CLOSE ; 02 = SÉCURITÉ BORD (contact N.F.). Si l'on sélectionne une logique qui prévoit l'utilisation de la commande CLOSE (logique b, bC, C), cette fonction sera préréglée sur 01 et non modifiable.	00
SP	STOP / Sécurité bord : 00 = STOP ; 01 = SÉCURITÉ BORD (contact N.F.).	00
Lc	Blocage moteur : utilisation du blocage de moteur pendant le fonctionnement avec la batterie. Y = le blocage continue de fonctionner régulièrement même sur batterie ; no = lors du passage sur batterie, le blocage reste toujours ouvert.	Y
IP	Inversion partielle : type d'inversion (complète ou partielle) suite à un obstacle ou intervention du bord sensible. Y = inversion partielle : mouvement inversé pendant environ 2 s, puis arrêt ; no = inversion complète : le vantail se positionne en position ouverte ou fermée.	no
AS	Demande d'assistance - Compteur de cycles (combinée aux fonctions nc et nd) : Y = lorsque l'on atteint le nombre de cycles réglé, effectue un pré-clignotement de 8 s avant toute manutention. no = les fonctions nc et nd indiquent le nombre de cycles effectués (max 99 990). Si supérieur, nc et nd afficheront 99 et 99.	no
nc	Programmation des cycles (milliers) : si AS = Y, indique le nombre de milliers de cycles après lequel on demande l'assistance (0 à 99). Si AS = no, indique le nombre de milliers de cycles effectués. Si AS = no, en appuyant sur + et - pendant 5 s, le compteur est mis à zéro.	00
nd	Programmation des cycles (dizaines) : si AS = Y, indique le nombre de dizaines de cycles après lequel l'assistance est demandée (0 à 99). Si AS = no, indique le nombre de dizaines de cycles effectués. Exemple : 11 218 cycles → nc = 11 et nd = 21.	00
St	État de l'automatisme : sortie de la programmation, mémorisation des données et retour à l'affichage de l'état (mêmes codes que le 1er niveau).	—

OUT 1 (o1) – fonctions disponibles : 00 = Toujours active (fournit 24 V= avec absorption max 100 mA) ; 01 = FAIL-SAFE (vérifie le fonctionnement correct des photocellules traditionnelles) ; 02 = LAMPE TÉMOIN (éteinte de fermée, allumée en ouverture et ouverte/pause, clignotant en fermeture) ; 03 = LUMIÈRE DE COURTOISIE ; 04 = ALARME de fonctionnement à BATTERIE ; 05 = portail OUVERT ou en PAUSE ; 06 = portail FERMÉ ; 07 = portail en MOUVEMENT ; 08 = portail en OUVERTURE ; 09 = portail en FERMETURE ; 10 = sécurité ACTIVE ; 11 = sortie temporisée activable depuis le second canal radio ; 12 = sortie activable depuis le second canal radio (fonction pas à pas).

6 Mémorisation de codage radio

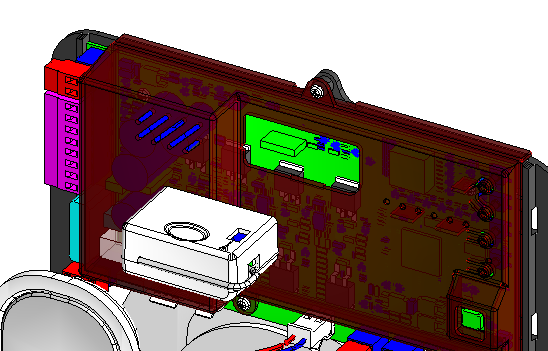

Module récepteur radio installé sur la carte — Fig. 14 – Module récepteur radio (RADIO XF, connecteur J14)

L'appareillage électronique est doté d'un système de décodage (DS, SLH, LC/RC) bicanal intégré appelé OMNIDEC. Ce système permet de mémoriser, par le biais d'un module récepteur supplémentaire (Fig. 5 réf.) et radiocommandes de la même fréquence, l'ouverture totale (OPEN A) ainsi que l'ouverture partielle (OPEN B) de l'automatisme.

Les 3 types de codage radio (DS, SLH, LC/RC) peuvent coexister simultanément sur les deux canaux. Il est possible d'insérer jusqu'à 256 codes radio divisés entre OPEN A et OPEN B.

Pour utiliser différents systèmes de codage sur le même canal, il faut terminer l'apprentissage de chaque système et répéter successivement la procédure pour l'autre.

Ne connecter aucun dispositif radio sur des armoires configurées comme SLAVE.

6.1 Mémorisation des radiocommandes DS

Il est possible de mémoriser au maximum 256 codes divisés entre OPEN A et OPEN B/CLOSE.

Sur la radiocommande DS, choisir la combinaison ON - OFF souhaitée des 12 dip-switches.
Maintenir le poussoir + (SW3) ou - (SW2) enfoncé, puis appuyer sur le poussoir SETUP (SW4), pour mémoriser respectivement l'ouverture totale (OPEN A) ou l'ouverture partielle (OPEN B/CLOSE). La led correspondante commencera à clignoter lentement pendant 5 s.
Relâcher les deux poussoirs.
Dans ce délai de 5 secondes, appuyer sur le poussoir souhaité de la radiocommande.
La led correspondante s'allumera fixe pendant 1 seconde pour s'éteindre ensuite, en indiquant la mémorisation effective.
Pour ajouter d'autres codes, différents de celui à peine mémorisé, répéter la procédure depuis le point 1.
Pour utiliser des radiocommandes ayant le même code, il est nécessaire de copier la même combinaison ON-OFF sur les autres radiocommandes, sans devoir rien modifier sur la fiche de contrôle.

6.2 Mémorisation des radiocommandes SLH

Il est possible de mémoriser au maximum 256 codes divisés entre OPEN A et OPEN B/CLOSE.

Sur la radiocommande SLH, appuyer et maintenir enfoncés les poussoirs P1 et P2 simultanément.
La led de la radiocommande commencera à clignoter.
Relâcher les deux poussoirs.
Maintenir le poussoir + (SW3) ou - (SW2) enfoncé, puis appuyer sur le poussoir SETUP (SW4), pour mémoriser respectivement l'ouverture totale (OPEN A) ou l'ouverture partielle (OPEN B/CLOSE). La led correspondante commencera à clignoter lentement pendant 5 s.
Relâcher les deux poussoirs.
Pendant ces 5 s, tandis que la led de la radiocommande clignote encore, enfoncer et maintenir enfoncé le poussoir souhaité sur la radiocommande (la led de la radiocommande s'allumera de manière fixe).
La led sur la carte s'allumera fixe pendant 2 secondes pour s'éteindre ensuite, en indiquant la mémorisation effective.
Relâcher le poussoir de la radiocommande.
Appuyer deux fois, successivement et rapidement, sur le poussoir de la radiocommande mémorisée.

L'automatisme effectuera une ouverture. S'assurer que l'automatisme ne présente aucun obstacle créé par des personnes ou des biens.

Pour activer d'autres radiocommandes ayant le même code d'installation, il est nécessaire de transférer le code de l'installation du poussoir de la radiocommande mémorisée au poussoir correspondant des radiocommandes à ajouter :

Sur la radiocommande mémorisée, appuyer et maintenir enfoncés les poussoirs P1 et P2 simultanément.
La led de la radiocommande commencera à clignoter.
Relâcher les deux poussoirs.
Appuyer sur le poussoir mémorisé et le maintenir enfoncé (la led de la radiocommande s'allumera de manière fixe).
Approcher les radiocommandes, appuyer sur le poussoir correspondant de la radiocommande à ajouter et le maintenir enfoncé, en ne le relâchant qu'après le double clignotement de la led de la radiocommande qui indique la mémorisation effective.
Appuyer deux fois, successivement et rapidement, sur le poussoir de la radiocommande mémorisée.

L'automatisme effectuera une ouverture. Il faut s'assurer que l'automatisme ne présente aucun obstacle créé par des personnes ou des biens.

6.3 Mémorisation des radiocommandes LC/RC (uniquement pour certains marchés)

Il est possible de mémoriser au maximum 256 codes divisés entre OPEN A et OPEN B/CLOSE. Utiliser les télécommandes LC/RC uniquement avec un module récepteur à 433 MHz.

Maintenir le poussoir + (SW3) ou - (SW2) enfoncé, puis appuyer sur le poussoir SETUP (SW4), pour mémoriser respectivement l'ouverture totale (OPEN A) ou l'ouverture partielle (OPEN B/CLOSE). La led correspondante commencera à clignoter lentement pendant 5 s.
Relâcher le poussoir.
Dans ce délai de 5 secondes, appuyer sur le poussoir souhaité sur la télécommande LC/RC.
La led s'allumera de façon fixe pendant 1 seconde, en indiquant la mémorisation effective, pour recommencer ensuite à clignoter pendant 5 autres secondes pendant lesquelles il est possible de mémoriser une autre radiocommande.
Une fois passées les 5 secondes, la led s'éteint en indiquant la fin de la procédure.

6.3.1 Mémorisation à distance de radiocommandes LC/RC

Avec des radiocommandes LC/RC, on peut mémoriser d'autres radiocommandes à distance, c'est-à-dire sans intervenir directement sur la carte, en utilisant une radiocommande précédemment mémorisée.

Se procurer une radiocommande déjà mémorisée sur l'un des deux canaux (OPEN A ou OPEN B/CLOSE).
Enfoncer et maintenir enfoncés les poussoirs P1 et P2 simultanément jusqu'à ce que les deux leds clignotent lentement pendant 5 secondes.
Dans un délai de 5 s, appuyer sur le poussoir précédemment mémorisé de la radiocommande pour activer la phase d'apprentissage sur le canal choisi.
La led sur la carte correspondant au canal en apprentissage clignote pendant 5 s pendant lesquelles il faut transmettre le code d'une autre radiocommande.
La led s'allumera de façon fixe pendant 1 seconde, en indiquant la mémorisation effective, et recommencera ensuite à clignoter pendant 5 autres secondes pendant lesquelles il est possible de mémoriser une autre radiocommande.

6.4 Procédure d'effacement des radiocommandes

Pour effacer TOUS les codes des radiocommandes insérées, il suffit de maintenir les deux poussoirs + (SW3) et - (SW2) enfoncés, puis d'appuyer pendant une seconde sur le poussoir SETUP (SW4) et de maintenir enfoncés les deux premiers poussoirs pendant 10 s.

Les 2 leds RADIO1 et RADIO2 clignoteront rapidement pendant 10 secondes.
Les 2 leds s'allumeront fixement pendant 2 secondes pour s'éteindre ensuite (effacement effectué).
Relâcher les deux poussoirs.

Cette opération N'est PAS réversible. Tous les codes des radiocommandes mémorisées seront effacés, tant comme OPEN A que comme OPEN B/CLOSE.

7 Mise en service

7.1 Contrôle des leds

Après avoir effectué tous les branchements et alimenté la carte, vérifier, avec le tableau ci-dessous, l'état des leds relativement à l'état des entrées (sur la Fig. 15, l'automatisme est fermé et au repos). Ces LED indiquent l'état des entrées de la carte et sont d'une grande importance pour la manutention de l'automatisme.

Il faut noter que : Led allumée = contact fermé ; Led éteinte = contact ouvert.

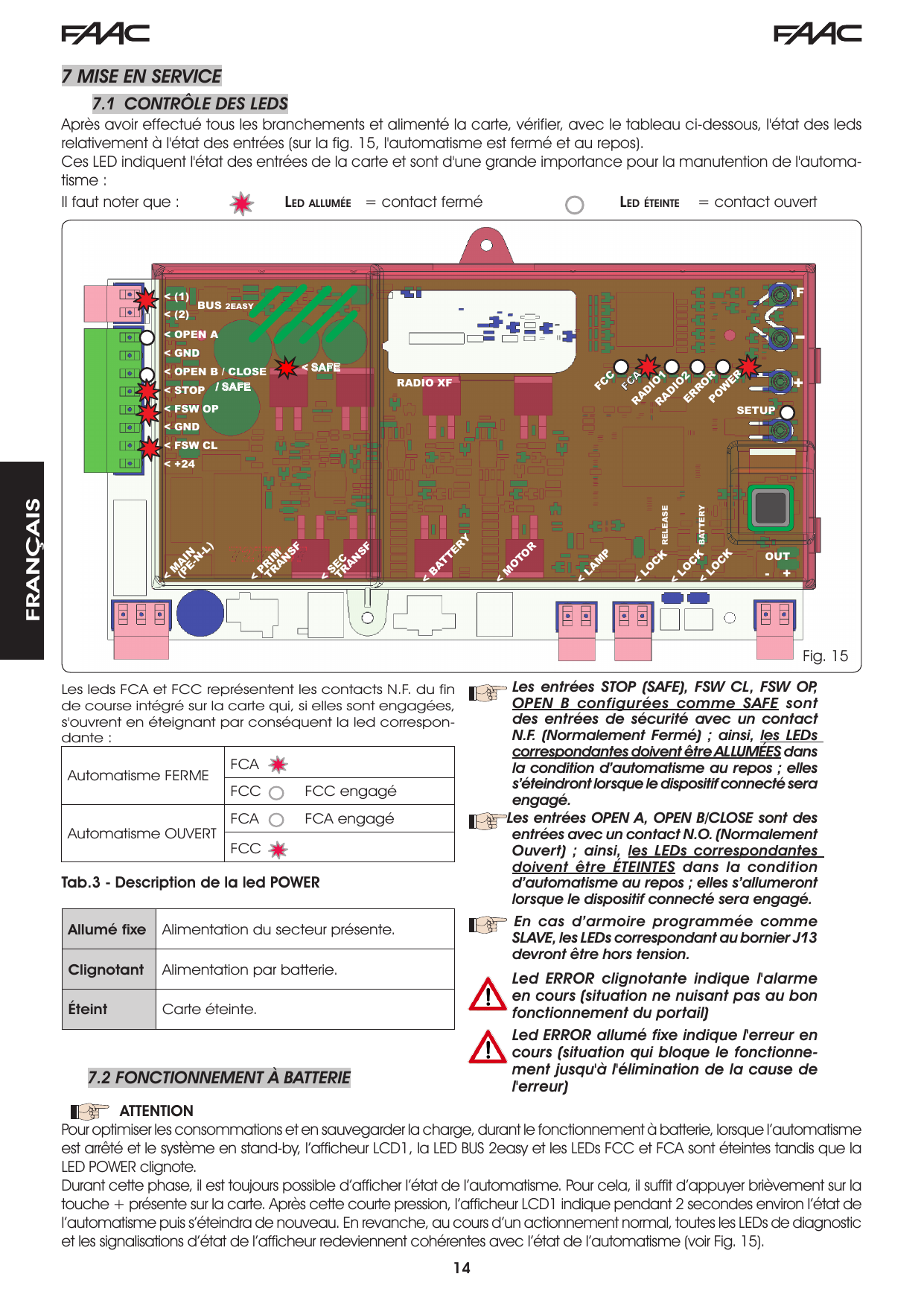

Fig. 15 – État des leds pour un automatisme fermé et au repos

Les leds FCA et FCC représentent les contacts N.F. du fin de course intégré sur la carte qui, si elles sont engagées, s'ouvrent en éteignant par conséquent la led correspondante :

Automatisme FERMÉ	FCA	allumée
Automatisme FERMÉ	FCC	FCC engagé (éteinte)
Automatisme OUVERT	FCA	FCA engagé (éteinte)
Automatisme OUVERT	FCC	allumée

Tab. 3 - Description de la led POWER
Allumé fixe	Alimentation du secteur présente.
Clignotant	Alimentation par batterie.
Éteint	Carte éteinte.

Les entrées STOP (SAFE), FSW CL, FSW OP, OPEN B configurées comme SAFE sont des entrées de sécurité avec un contact N.F. (Normalement Fermé) ; ainsi, les LEDs correspondantes doivent être ALLUMÉES dans la condition d'automatisme au repos ; elles s'éteindront lorsque le dispositif connecté sera engagé.

Les entrées OPEN A, OPEN B/CLOSE sont des entrées avec un contact N.O. (Normalement Ouvert) ; ainsi, les LEDs correspondantes doivent être ÉTEINTES dans la condition d'automatisme au repos ; elles s'allumeront lorsque le dispositif connecté sera engagé.

En cas d'armoire programmée comme SLAVE, les LEDs correspondant au bornier J13 devront être hors tension.

Led ERROR clignotante indique l'alarme en cours (situation ne nuisant pas au bon fonctionnement du portail).

Led ERROR allumé fixe indique l'erreur en cours (situation qui bloque le fonctionnement jusqu'à l'élimination de la cause de l'erreur).

7.2 Fonctionnement à batterie

Attention. Pour optimiser les consommations et en sauvegarder la charge, durant le fonctionnement à batterie, lorsque l'automatisme est arrêté et le système en stand-by, l'afficheur LCD1, la LED BUS 2easy et les LEDs FCC et FCA sont éteintes tandis que la LED POWER clignote.

Durant cette phase, il est toujours possible d'afficher l'état de l'automatisme. Pour cela, il suffit d'appuyer brièvement sur la touche + présente sur la carte. Après cette courte pression, l'afficheur LCD1 indique pendant 2 secondes environ l'état de l'automatisme puis s'éteindra de nouveau. En revanche, au cours d'un actionnement normal, toutes les LEDs de diagnostic et les signalisations d'état de l'afficheur redeviennent cohérentes avec l'état de l'automatisme (voir Fig. 15).

7.3 Positionnement des fins de course

Pour un positionnement correct des aimants de fin de course, il est nécessaire que la centrale de commande soit installée et branchée correctement à tous les accessoires de commande et de sécurité.

L'opérateur est doté d'un capteur magnétique de fin de course intégré directement sur la platine électronique de commande. L'arrêt du portail, en ouverture ou en fermeture, s'effectue lorsque l'aimant polarisé, fixé dans la partie supérieure de la crémaillère, active le capteur.

Vérifier que l'opérateur a été prévu pour le fonctionnement manuel conformément aux instructions de l'opérateur.
Mettre manuellement le portail en position d'ouverture en laissant 40 mm de la butée mécanique de fin de course (voir Fig. 16).
Faire coulisser sur la crémaillère l'aimant avec le ROND dans la direction du moteur. Dès que la led relative à la fin de course FCA présente sur la carte s'éteint, la fixer avec les vis ad hoc.
Mettre manuellement le portail en position de fermeture en laissant 40 mm de l'arrêt mécanique de fin de course.
Faire coulisser sur la crémaillère l'aimant avec le CARRÉ dans la direction du moteur. Dès que la led relative à la fin de course FCC présente sur la carte s'éteint, la fixer avec les vis ad hoc.
Contrôler qu'à la fin de la manœuvre, tant en ouverture qu'en fermeture, la led de la fin de course respective s'éteigne correctement et le cas échéant, apporter les modifications convenables à la position des aimants de fin de course.

Pour éviter des dommages de l'opérateur et/ou des interruptions du fonctionnement de l'automatisme, il est nécessaire de laisser environ 40 mm par rapport aux butées mécaniques de fin de course.

Pour un bon fonctionnement de l'opérateur, l'aimant représentant le ROND doit être utilisé comme fin de course d'OUVERTURE et l'aimant avec le CARRÉ doit être utilisé comme fin de course de FERMETURE (voir Fig. 16).

En cas d'installation en configuration MASTER/SLAVE, les aimants de fin de course devront être installés d'après la Fig. 17.

Fig. 16 – Positionnement des aimants de fin de course (ROND = ouverture, CARRÉ = fermeture)

Fig. 17 – Positionnement des aimants de fin de course en configuration MASTER/SLAVE

7.4 Configuration Master/Slave

S'il est nécessaire de réaliser une installation avec des vantaux opposés à actionner simultanément pour l'ouverture et la fermeture du passage, on peut connecter et configurer deux armoires E721 en modalité Master/Slave.

L'armoire MASTER (paramètre Ct du premier niveau de programmation configuré comme MA) devra disposer de toutes les connexions nécessaires pour le fonctionnement correct de l'installation (photocellules, sécurités, radio, impulsions d'ouverture, lampe clignotante) tandis que l'armoire SLAVE (paramètre Ct du premier niveau de programmation configuré comme SL) ne devra présenter aucun type de câblage au niveau du bornier J13, vu que les entrées présentes sont totalement ignorées. Les deux armoires communiqueront entre elles à travers le BUS-2EASY par l'intermédiaire d'un câblage à deux pôles POLARISÉ sur le bornier J12.

L'armoire MASTER contrôle en tout point l'armoire SLAVE par l'intermédiaire du BUS-2EASY et gère tous les actionnements ainsi que les temps des deux vantaux.

Éviter tout type de connexion et de câblage sur le bornier J13 de la centrale SLAVE.

La connexion BUS entre les deux cartes devra être POLARISÉE en respectant la séquence des deux pôles du bornier J12 (POLE (1) - POLE (2)) - voir Fig. 18.

Lorsqu'on configure une centrale comme SLAVE, on force les valeurs de certains paramètres de programmation qui ne sont plus affichés dans le menu (LO-PA-Pb-Ph-Op). Lorsqu'on ramène la carte en modalité MASTER, ces valeurs qui avaient été forcées sont maintenues à l'intérieur de la programmation.

7.4.1 Câblages Master-Slave

Fig. 18 – Câblage entre l'armoire E721 MASTER et l'armoire E721 SLAVE via BUS-2EASY polarisé sur J12 (aucune connexion sur le bornier J13 de la SLAVE)

7.4.2 Procédure de SETUP Master-Slave

La demande de SETUP par l'intermédiaire du clignotement du sigle S0 sur l'afficheur peut s'afficher sur la centrale MASTER et sur la centrale SLAVE. Dans le second cas, l'erreur 91 s'affiche sur la centrale MASTER. Quoi qu'il en soit, la procédure de SETUP ne pourra être exécutée que sur la centrale MASTER.

Pour exécuter le SETUP sur une installation MASTER/SLAVE, procéder comme suit :

Débloquer les deux vantaux, les amener à la moitié de la course et les bloquer de nouveau (voir procédure n°1, Par. 7.5 SETUP).
Maintenir le bouton SETUP de la carte MASTER enfoncé jusqu'à ce que le portail MASTER commence le mouvement.
Le portail MASTER exécute à présent une procédure complète de SETUP (voir Par. 7.5 SETUP).
Au terme du SETUP correct de la carte MASTER, commence la procédure complète de SETUP de la carte SLAVE (voir Par. 7.5 SETUP).
À la fin de cette procédure, la carte MASTER vérifie la position du vantail SLAVE et l'amène dans la même position (ouvert ou fermé) que le vantail MASTER.
Procédure terminée.

En cas d'erreur ou d'inachèvement de la procédure de SETUP décrite ci-dessus, la répéter à partir du point n°1.

7.5 SETUP

En alimentant la carte, si aucun SETUP n'a jamais été effectué, ou si la carte l'exige, le sigle S0 clignote avec la led SETUP pour indiquer qu'il est nécessaire d'effectuer le SETUP.

Pour le bon résultat de la procédure de SETUP, vérifier minutieusement la polarité correcte des fins de course magnétiques comme décrit au paragraphe précédent.

Pour effectuer le SETUP, suivre les passages suivants :

Amener le portail à la moitié de sa course (cela est très important pour la réussite du SETUP) et vérifier que les deux LEDs FCA et FCC sont allumées. Dans le cas contraire, la carte signalera l'erreur 12 (voir Tab. 5).
Maintenir le poussoir SETUP enfoncé (SW4) jusqu'à ce que le portail commence le mouvement ralenti en s'arrêtant lorsqu'il atteint la fin de course. Si la fin de course atteinte est celle de la fermeture (avec le CARRÉ) l'appareillage mémorisera ce point comme butée en fermeture ; inversement, si la fin de course est celle d'ouverture (avec le ROND) l'appareillage mémorisera ce point comme butée en ouverture. Dans cette phase, S1 clignote à l'écran.
Le portail commence automatiquement le mouvement ralenti dans la direction opposée en s'arrêtant lorsqu'il atteint la fin de course. Si la fin de course atteinte sera celle de l'ouverture (avec le ROND) l'appareil mémorisera ce point comme une butée en ouverture ; inversement, si la fin de course est celle de fermeture (avec le CARRÉ) l'appareillage mémorisera ce point comme un arrêt en fermeture. Dans cette phase, S3 clignote à l'écran.
Selon la dernière fin de course atteinte, l'appareil se mettra à l'état fermé (00) ou ouvert (01). Dans le second cas, donner une impulsion OPEN pour faire fermer le portail.

8 Test de l'automatisme

À la fin de l'installation et de la programmation, contrôler le bon fonctionnement de l'installation. Vérifier surtout l'intervention correcte des dispositifs de sécurité et vérifier que l'installation respecte les normes de sécurité en vigueur.

Nous rappelons qu'au second niveau de programmation, on dispose du paramètre de configuration de l'encoder (paramètre EC). Cet encoder « virtuel » présent sur la carte fonctionne comme un dispositif anti-écrasement. Si, durant la phase d'ouverture ou de fermeture, le portail heurte un obstacle, l'encoder « virtuel » provoque l'inversion du mouvement. Au mouvement suivant dans la même direction, un obstacle dans la même position provoquera l'arrêt du moteur. Il est fondamental de configurer correctement ce paramètre pour régler la sensibilité correcte de l'encoder « virtuel » aux éventuels obstacles durant le mouvement.

9 Signalisation d'alarmes et d'anomalies

Si des alarmes se présentent (conditions ne nuisant pas au fonctionnement du portail) ou des anomalies (conditions qui ont bloqué le fonctionnement du portail) sur l'écran, il est possible de voir le numéro relatif à la condition en vigueur.

Les signaux d'ALARME ou d'ERREUR disparaîtront lors du cycle suivant uniquement si la cause qui les provoque est éliminée.

9.1 Alarmes

Quand une ALARME se vérifie, la led ERROR commence à clignoter et en appuyant simultanément sur les touches + et - sur l'écran, le numéro relatif à l'anomalie en cours sera affiché.

Tab. 4 - Alarmes
22	Courant du MOTEUR limité
24	Sortie LAMP en court-circuit
27	Détection d'obstacle (visible pendant 10 sec.)
30	Mémoire des codes radio XF - module plein (visible pendant 10 sec.)
40	Demande d'assistance
46	Rétablissement forcé de la programmation par défaut

9.2 Erreurs

Quand une ERREUR se présente, la led DL20 s'allume fixement et en appuyant simultanément sur les touches + et - sur l'écran, le numéro relatif à l'anomalie en cours sera affiché.

Tab. 5 - Erreurs
01	Carte en panne
03	Moteur en panne
06	Blocage moteur bloqué fermé (contrôler le blocage du moteur et éventuellement le remplacer)
07	Portail trop lourd ou frottements élevés (tenter d'augmenter la force du moteur)
08	Erreur dispositif BUS-2EASY (ex. : même adresse sur deux paires de photocellules ; vérifier les adresses)
10	Les deux fins de course avec la même polarité
12	Fin de course engagée au début SETUP
15	Time-out épuisé
90	Absence de communication avec la centrale SLAVE - centrale SLAVE absente
91	Erreur sur la centrale SLAVE
92	Erreur sur la centrale SLAVE

Les erreurs 90, 91 et 92 s'affichent uniquement sur E721 configuré comme MASTER et en particulier les codes 91 et 92 indiquent des erreurs sur la centrale SLAVE. Si ces erreurs s'affichent, il est recommandé de vérifier le type d'erreur sur l'afficheur de la centrale SLAVE pour la résoudre et rétablir le fonctionnement correct de l'installation.

10 Logiques de fonctionnement

Les effets sur les autres entrées à impulsion active sont indiqués entre parenthèses.

La commande CLOSE est activable sur l'entrée OPEN B à partir du 2ème niveau de programmation.

Si la commande SAFE est activée durant l'actionnement du vantail, celle-ci en provoque l'inversion immédiate et complète. Lorsque l'automatisme est à l'arrêt, la commande maintenue active en empêche l'actionnement.

⁽¹⁾ Pendant le cycle d'ouverture partielle, une impulsion d'OPEN A provoque l'ouverture totale.
⁽²⁾ À l'allumage, la carte vérifie les entrées et si une commande OPEN A ou B est active, elle ouvre le battant ou le portail, autrement elle le ferme.

Logique « E » (Semi-automatique)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	ouvre le portail	ouvre le portail partiellement	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	bloque le fonctionnement ⁽¹⁾	bloque le fonctionnement	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	bloque et ouvre lors de la libération (OPEN bloqué - mémorisation CLOSE)
OUVERT	referme le portail ⁽¹⁾	referme le portail	referme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)
EN FERMETURE	rouvre le portail	rouvre le portail	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	bloque et ouvre lors de la libération (OPEN bloqué - mémorisation CLOSE)
BLOQUÉ	ferme le portail	ferme le portail	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN bloqué - mémorisation CLOSE)

Logique « EP » (Semi-automatique pas-à-pas)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	ouvre le portail	ouvre le portail partiellement	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	bloque le fonctionnement ⁽¹⁾	bloque le fonctionnement	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	bloque et ouvre lors de la libération (OPEN bloqué - mémorisation CLOSE)
OUVERT	referme le portail ⁽¹⁾	referme le portail	referme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)
EN FERMETURE	bloque le fonctionnement	bloque le fonctionnement	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	bloque et ouvre lors de la libération (OPEN bloqué - mémorisation CLOSE)
BLOQUÉ	reprend le mouvement dans le sens inverse. Après STOP, ferme toujours	reprend le mouvement dans le sens inverse. Après STOP, ferme toujours	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN bloqué - mémorisation CLOSE)

Logique « A » (Automatique)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	s'ouvre et se referme après le temps de pause	ouvre le portail partiellement et le ferme après le temps de pause B	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	aucun effet ⁽¹⁾	aucun effet	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	blocage et ouverture lors de la libération (mémorise CLOSE)
OUVERT EN PAUSE	recharge le temps de pause ⁽¹⁾	recharge le temps de pause B	referme le portail	bloque le fonctionnement	aucun effet	recharge le temps de pause (CLOSE inhibé)	recharge le temps de pause (CLOSE inhibé)
EN FERMETURE	rouvre le portail	rouvre le portail	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	blocage et ouverture lors de la libération (mémorise CLOSE)
BLOQUÉ	ferme le portail	ferme le portail	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « A1 » (Automatique 1)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	s'ouvre et se referme après le temps de pause	ouvre le portail partiellement et le ferme après le temps de pause B	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	aucun effet ⁽¹⁾	aucun effet	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	continue à ouvrir et referme aussitôt	blocage et ouverture lors de la libération (mémorise CLOSE)
OUVERT EN PAUSE	recharge le temps de pause ⁽¹⁾	recharge le temps de pause B	referme le portail	bloque le fonctionnement	aucun effet	bloque et referme immédiatement lors de la libération	recharge le temps de pause (CLOSE inhibé)
EN FERMETURE	rouvre le portail	rouvre le portail	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	blocage et ouverture lors de la libération (mémorise CLOSE)
BLOQUÉ	ferme le portail	ferme le portail	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « AP » (Automatique pas-à-pas)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	s'ouvre et se referme après le temps de pause	ouvre le portail partiellement et le ferme après le temps de pause B	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	bloque le fonctionnement ⁽¹⁾	bloque le fonctionnement	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	bloque et ouvre lors de la libération (OPEN bloqué - mémorisation CLOSE)
OUVERT EN PAUSE	bloque le fonctionnement ⁽¹⁾	bloque le fonctionnement	referme le portail	bloque le fonctionnement	aucun effet	recharge le temps de pause (CLOSE inhibé)	recharge le temps de pause (CLOSE inhibé)
EN FERMETURE	rouvre le portail	rouvre le portail	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	bloque et ouvre lors de la libération (OPEN bloqué - mémorisation CLOSE)
BLOQUÉ	ferme le portail	ferme le portail	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « S » (Automatique Sécurités)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	s'ouvre et se referme après le temps de pause	ouvre le portail partiellement et le ferme après le temps de pause B	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	inverse en fermeture ⁽¹⁾	inverse en fermeture	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	continue à ouvrir et referme aussitôt	bloque et ouvre lors de la libération (mémorisation CLOSE)
OUVERT EN PAUSE	referme le portail ⁽¹⁾	referme le portail	referme le portail	bloque le fonctionnement	aucun effet	bloque et referme immédiatement lors de la libération	blocage et fermeture lors de la libération
EN FERMETURE	rouvre le portail	rouvre le portail	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niv.) et à la fin ferme immédiatement	bloque et à la libération, ouvre et à la fin, ferme aussitôt
BLOQUÉ	ferme le portail	ferme le portail	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « SP » (Automatique Sécurités pas-à-pas)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	s'ouvre et se referme après le temps de pause	ouvre le portail partiellement et le ferme après le temps de pause B	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	bloque le fonctionnement ⁽¹⁾	bloque le fonctionnement	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	continue à ouvrir et referme aussitôt	bloque et ouvre lors de la libération et à la fin, ferme aussitôt (OPEN bloqué - mémorisation CLOSE)
OUVERT EN PAUSE	referme le portail ⁽¹⁾	referme le portail	referme le portail	bloque le fonctionnement	aucun effet	bloque et referme immédiatement lors de la libération	bloque et referme immédiatement lors de la libération
EN FERMETURE	bloque le fonctionnement	bloque le fonctionnement	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	blocage et ouverture lors de la libération (mémorise CLOSE)
BLOQUÉ	reprend le mouvement dans le sens inverse. Après STOP, ferme toujours	reprend le mouvement dans le sens inverse. Après STOP, ferme toujours	referme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « SA » (Automatique avec inversion en pause)

État	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	s'ouvre et se referme après le temps de pause	ouvre le portail partiellement et le ferme après le temps de pause B	aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	aucun effet ⁽¹⁾	aucun effet	referme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	blocage et ouverture lors de la libération (mémorise CLOSE)
OUVERT EN PAUSE	referme le portail ⁽¹⁾	referme le portail	referme le portail	bloque le fonctionnement	aucun effet	recharge le temps de pause (CLOSE inhibé)	recharge le temps de pause (CLOSE inhibé)
EN FERMETURE	rouvre le portail	rouvre le portail	aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	blocage et ouverture lors de la libération (mémorise CLOSE)
BLOQUÉ	ferme le portail	ferme le portail	ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « b » (Semi-automatique « b »)

État	OPEN A / CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	ouvre le portail / aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	aucun effet / ferme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	bloque et ouvre lors de la libération (mémorisation OPEN/CLOSE)
OUVERT	aucun effet / ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)
EN FERMETURE	ouvre le portail / aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	bloque et ouvre lors de la libération (mémorisation OPEN/CLOSE)
BLOQUÉ	ouvre le portail / ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « bC » (Mixte : impulsions en ouverture / commandes maintenues en fermeture)

État	OPEN A / CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	ouvre le portail / aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	aucun effet / ferme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	bloque et ouvre lors de la libération (mémorisation OPEN/CLOSE)
OUVERT	aucun effet / ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)
EN FERMETURE	ouvre le portail / aucun effet	bloque le fonctionnement	aucun effet	inverse en ouverture (voir prog. 2ème niveau)	bloque et ouvre lors de la libération (mémorisation OPEN/CLOSE)
BLOQUÉ	ouvre le portail / ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Logique « C » (Homme présent, commandes maintenues)

État	OPEN A / CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	ouvre le portail / aucun effet	aucun effet (OPEN inhibé)	aucun effet (OPEN inhibé)	aucun effet	aucun effet (OPEN inhibé)
EN OUVERTURE	aucun effet / ferme le portail	bloque le fonctionnement	voir prog. 2ème niveau	aucun effet	bloque et à la libération, voir prog. 2ème niveau
OUVERT	aucun effet / ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)
EN FERMETURE	ouvre le portail / aucun effet	bloque le fonctionnement	aucun effet	bloque le fonctionnement	bloque le fonctionnement
BLOQUÉ	ouvre le portail / ferme le portail	aucun effet (OPEN/CLOSE inhibés)	aucun effet (OPEN inhibé)	aucun effet (CLOSE inhibé)	aucun effet (OPEN/CLOSE inhibés)

Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d'apporter à tout moment les modifications qu'elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à jour cette publication.

FAAC S.p.A. — Via Calari, 10 — 40069 Zola Predosa (BO) - ITALIA

Produit concerné

Carte électronique FAAC E721
