Notice FAAC E045

Déclaration CE de conformité

Fabricant : FAAC S.p.A.

Adresse : Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIE

Déclare que : La platine électronique E045 est conforme aux exigences essentielles de sécurité des directives CEE suivantes :

• 2006/95/CE — Directive Basse Tension
• 2004/108/CE — Directive Compatibilité Électromagnétique

Note supplémentaire : ce produit a été soumis à des essais dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A.).

Bologna, le 1^er janvier 2012
L'Administrateur Délégué — A. Marcellan

Consignes pour l'installateur — Règles de sécurité

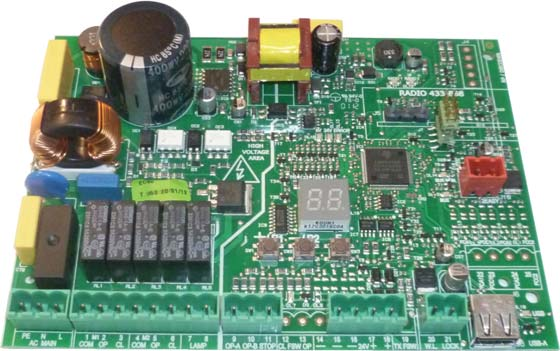

Carte électronique E045

Nous vous remercions d'avoir choisi un de nos produits. FAAC est certaine qu'il vous permettra d'obtenir toutes les performances nécessaires pour l'usage prévu. Tous nos produits sont le fruit d'une longue expérience dans le secteur des automatismes.

1. Caractéristiques techniques

USAGE PRÉVU : Cette carte électronique a été conçue et réalisée pour la gestion des portails battants destinés au contrôle des accès de véhicules et piétons.

On a le choix entre différentes logiques de fonctionnement par l'intermédiaire d'une programmation. La carte propose 2 niveaux de programmation (BASE et AVANCÉE), au moyen de touches et d'un afficheur à cristaux liquides.

Caractéristiques Techniques

Alimentation primaire en provenance du réseau	Avec alimentateur switching 230 V~ ± 15% 50/60Hz
Puissance absorbée en provenance du réseau	Stand-by = 4W ; MAXI environ 800 W
Charge MAXI moteurs	800 W
Alimentation des accessoires	24 V⎓
Courant MAXI accessoires	+24V MAXI 500 mA ; BUS-2EASY MAXI 500 mA ; LOCK (FAAC) 12 V~ / 24 V⎓
Température d'utilisation	de -20°C à +55°C
Fusibles de protection de l'alimentation	F1 = 2,5 A
Temps de fonctionnement	Auto-appris par l'intermédiaire de SETUP — (4 min. et 10 s maxi)
Temps de pause	Programmable (de 0 à 9 min. et 50 s)
Force du moteur	Programmable sur 50 niveaux
Entrées connecteur	Module XF433/868, USB
Entrées bornier	Alimentation en provenance du réseau, BUS-2EASY, OPEN-A, OPEN-B, STOP
Sorties bornier	Lampe clignotante, Moteurs, Électroserrure (LOCK), W.L., Alimentation accessoires

2. Dispositions pour l'installation

• Vérifier la présence, en amont de l'installation, d'un sectionneur magnétothermique différentiel adéquat avec interruption omnipolaire conformément aux normes en vigueur en matière de sécurité.
• Vérifier la présence d'une installation adéquate de mise à la terre.

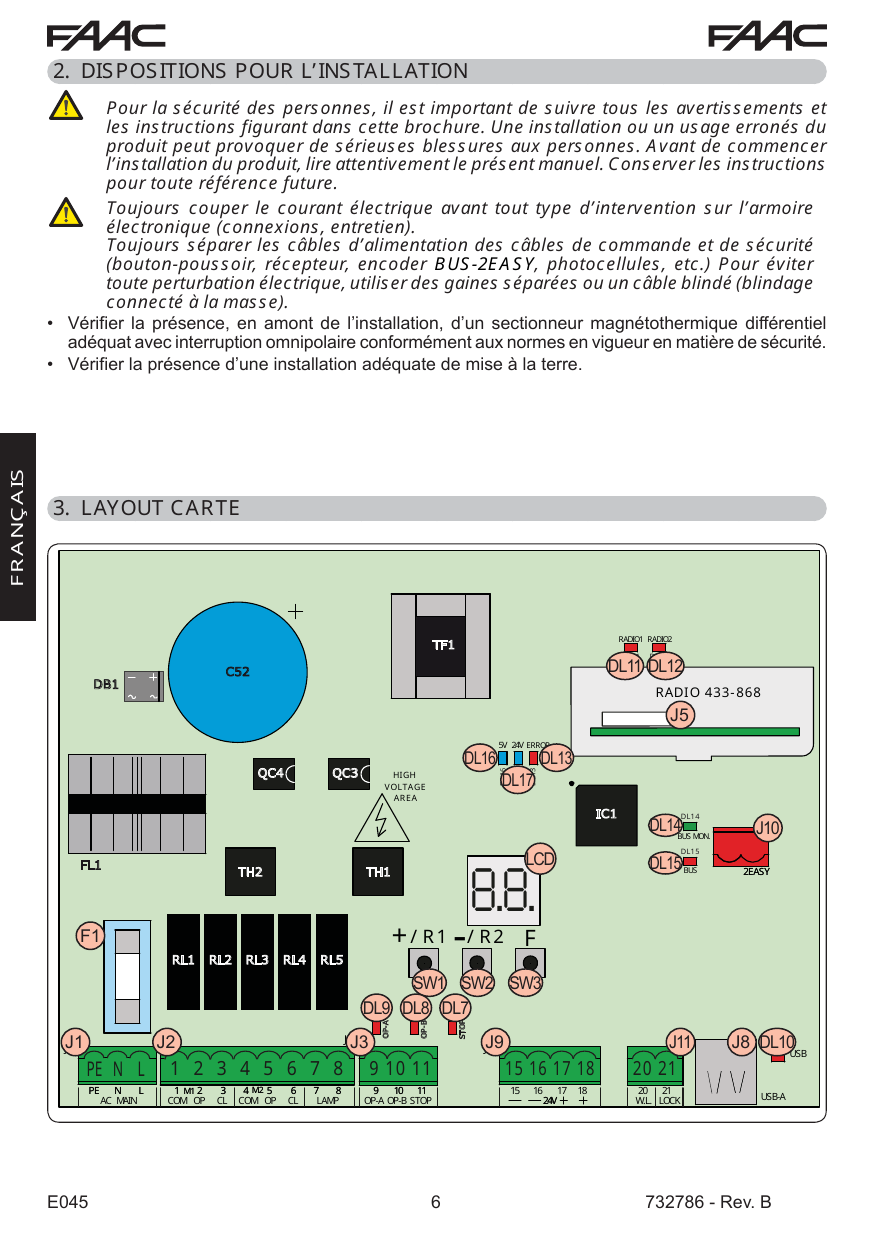

3. Layout carte

Description des composants de la carte

LCD	Afficheur de signalisation/programmation
SW1	Bouton de programmation « +/R1 »
SW2	Bouton de programmation « -/R2 »
SW3	Bouton de programmation « F »
DL7	LED de contrôle de l'état de l'entrée « STOP »
DL8	LED de contrôle de l'état de l'entrée « OP-B »
DL9	LED de contrôle de l'état de l'entrée « OP-A »
DL10	LED de signalisation « USB »
DL11	LED de signalisation « RADIO1-XF » (OMNIDEC)
DL12	LED de signalisation « RADIO2-XF » (OMNIDEC)
DL13	LED de signalisation d'erreur/alarme « ERROR »
DL14	LED de signalisation du diagnostic BUS-2EASY « BUS MON »
DL15	LED de signalisation dispositif à BUS-2EASY ACTIF
DL16	LED de présence de courant Microprocesseur
DL17	LED de présence de courant aux accessoires +24V⎓
J1	Connecteur alimentation 230 V~ ± 15%
J2	Connecteur alimentation moteurs et lampe clignotante
J3	Connecteur entrées
J5	Connecteur du module récepteur XF433/XF868 (OMNIDEC). Canal 1 - OPEN A (Ouverture Totale) ; Canal 2 - OPEN B (Ouverture Partielle)
J8	Connecteur HOST USB-A pour Mémoires de Masse
J9	Connecteur d'alimentation accessoires +24V⎓
J10	Connecteur connexion dispositifs BUS-2EASY
J11	Connecteur sorties lampe témoin/électroserrure
F1	Fusible de protection des moteurs et de l'alimentation

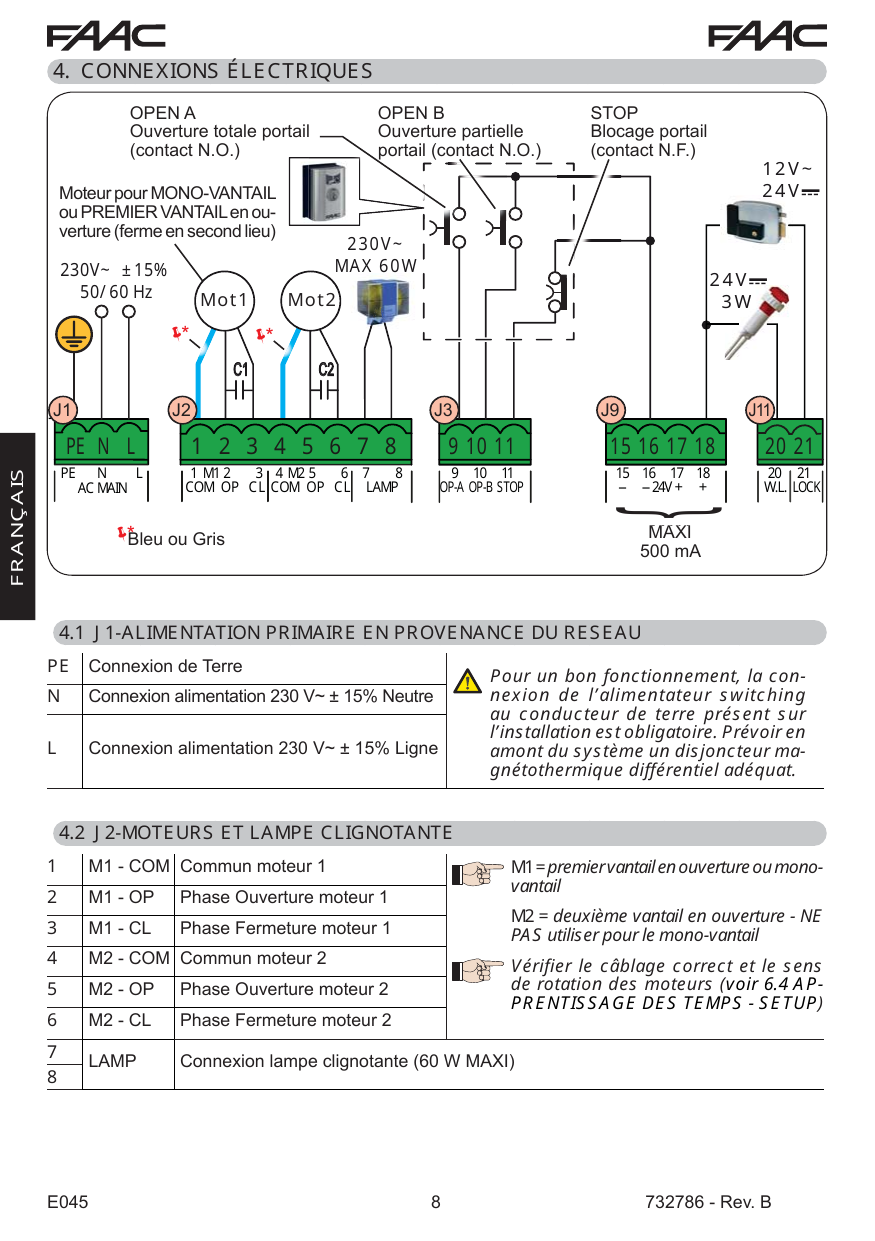

4. Connexions électriques

4.1 J1 — Alimentation primaire en provenance du réseau

PE	Connexion de Terre
N	Connexion alimentation 230 V~ ± 15% Neutre
L	Connexion alimentation 230 V~ ± 15% Ligne

4.2 J2 — Moteurs et lampe clignotante

1	M1 - COM — Commun moteur 1
2	M1 - OP — Phase Ouverture moteur 1
3	M1 - CL — Phase Fermeture moteur 1
4	M2 - COM — Commun moteur 2
5	M2 - OP — Phase Ouverture moteur 2
6	M2 - CL — Phase Fermeture moteur 2
7-8	LAMP — Connexion lampe clignotante (60 W MAXI)

M1 = premier vantail en ouverture ou mono-vantail. M2 = deuxième vantail en ouverture - NE PAS utiliser pour le mono-vantail.

Vérifier le câblage correct et le sens de rotation des moteurs (voir « Apprentissage des temps - SETUP »). Câbles bleu ou gris : MAXI 500 mA.

4.3 J3 — Entrées commandes et sécurités

9	OP-A — Contact OPEN A - N.O. ouverture TOTALE. Connecter un bouton ou un autre générateur d'impulsions qui, en fermant un contact, commande l'ouverture TOTALE des deux vantaux.
10	OP-B — Contact OPEN B - N.O. ouverture PARTIELLE. Connecter un bouton ou un autre générateur d'impulsions qui, en fermant un contact, commande l'ouverture PARTIELLE.
11	STOP — Contact STOP - N.F. Connecter un bouton ou un autre générateur d'impulsions qui, en ouvrant un contact, commande l'arrêt de l'automatisme.

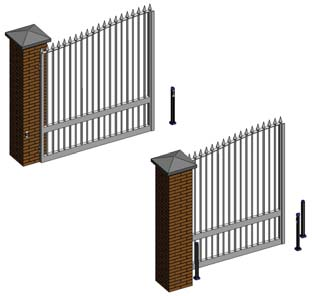

Installations à deux moteurs = 100% ouverture vantail 1 ; installations à 1 moteur = 50% ouverture vantail 1.

Si l'on sélectionne une logique qui exige une entrée de CLOSE (b, C), l'entrée OPEN B devient automatiquement CLOSE - N.O. (commande de fermeture vantaux).

Pour installer plusieurs générateurs d'impulsion OPEN A ou OPEN B, connecter les contacts N.O. en parallèle. Pour installer plusieurs dispositifs STOP, connecter les contacts N.F. en série. Si l'on ne connecte pas les dispositifs de STOP, ponter les bornes STOP et GND.

4.4 J9 — Alimentation accessoires

15-16	GND — Négatif alimentation accessoires
17-18	+24 — Positif alimentation accessoires (charge MAXI = 500mA)

4.5 J11 — Sorties lampe témoin/électroserrure

20	W.L. — Sortie lampe témoin 24 V⎓ - Charge MAXI 100mA
21	LOCK — Électroserrure (12 V~ ou 24 V⎓) actionnée pendant 2 s avant une ouverture du vantail 1

Si l'encoder BUS-2EASY est désactivé, l'électroserrure est activée avant chaque ouverture (quelle que soit la position du vantail). Si l'encoder BUS-2EASY est activé, l'électroserrure est activée avant chaque ouverture uniquement lorsque le vantail est fermé.

4.6 J6-J10 — Accessoires BUS-2EASY

Cette platine est munie d'un circuit BUS-2EASY qui permet de connecter facilement un grand nombre de dispositifs BUS-2EASY auxiliaires (16 paires de photocellules MAXI), des encoders et des dispositifs de commande.

Si l'on n'utilise aucun accessoire BUS-2EASY, le connecteur BUS-2EASY doit rester libre.

Photocellules BUS-2EASY

Photocellules en fermeture : elles interviennent uniquement durant le mouvement de fermeture de l'automatisme — elles sont donc indiquées pour protéger la zone de fermeture contre le risque d'impact.

Photocellules en ouverture : elles interviennent uniquement durant le mouvement d'ouverture de l'automatisme — elles sont donc indiquées pour protéger la zone d'ouverture contre le risque d'impact.

Photocellules en ouverture/fermeture : elles interviennent uniquement durant la fermeture et durant l'ouverture — elles sont donc indiquées pour protéger la zone d'actionnement contre le risque d'impact.

Générateurs d'impulsion : utilisés comme générateurs d'impulsion pour l'ouverture de l'automatisme.

S'il est nécessaire d'utiliser des photocellules traditionnelles, il est nécessaire d'utiliser un Module d'Interface BUS connecté à la borne J10 BUS-2EASY. Pour tout renseignement complémentaire, consulter les instructions du Module d'Interface BUS.

Adressage Photocellules BUS-2EASY

Adresser chaque paire de photocellules en réglant les quatre DIP-SWITCHES (DS1) présents sur l'émetteur ainsi que sur le récepteur correspondant.

L'émetteur et le récepteur d'une paire de photocellules doivent avoir le même réglage que les DIP-SWITCHES. Chaque réglage DIP-SWITCH est réservé à une seule paire de photocellules.

Adressage par DIP-SWITCHES (DS1)

Dip1	Dip2	Dip3	Dip4	Type de photocellules
OFF	OFF	OFF	OFF	OUVERTURE (6 paires maxi)
OFF	OFF	OFF	ON
OFF	OFF	ON	OFF
OFF	OFF	ON	ON
OFF	ON	ON	OFF
OFF	ON	ON	ON
ON	OFF	OFF	OFF	FERMETURE (7 paires maxi)
ON	OFF	OFF	ON
ON	OFF	ON	OFF
ON	OFF	ON	ON
ON	ON	OFF	OFF
ON	ON	OFF	ON
ON	ON	ON	OFF
OFF	ON	OFF	OFF	OUVERTURE et FERMETURE (2 paires maxi)
OFF	ON	OFF	ON
ON	ON	ON	ON	IMPULSION OPEN (1 paire)

Connexion Photocellules BUS-2EASY

Pour la connexion, utiliser deux câbles sans polarité (voir instructions spécifiques du dispositif).

• DL1 = Alignement
• DL2 = État BUS-2EASY / Alimentation
• DS1 = DIP-SWITCHES de programmation

Encoder BUS-2EASY

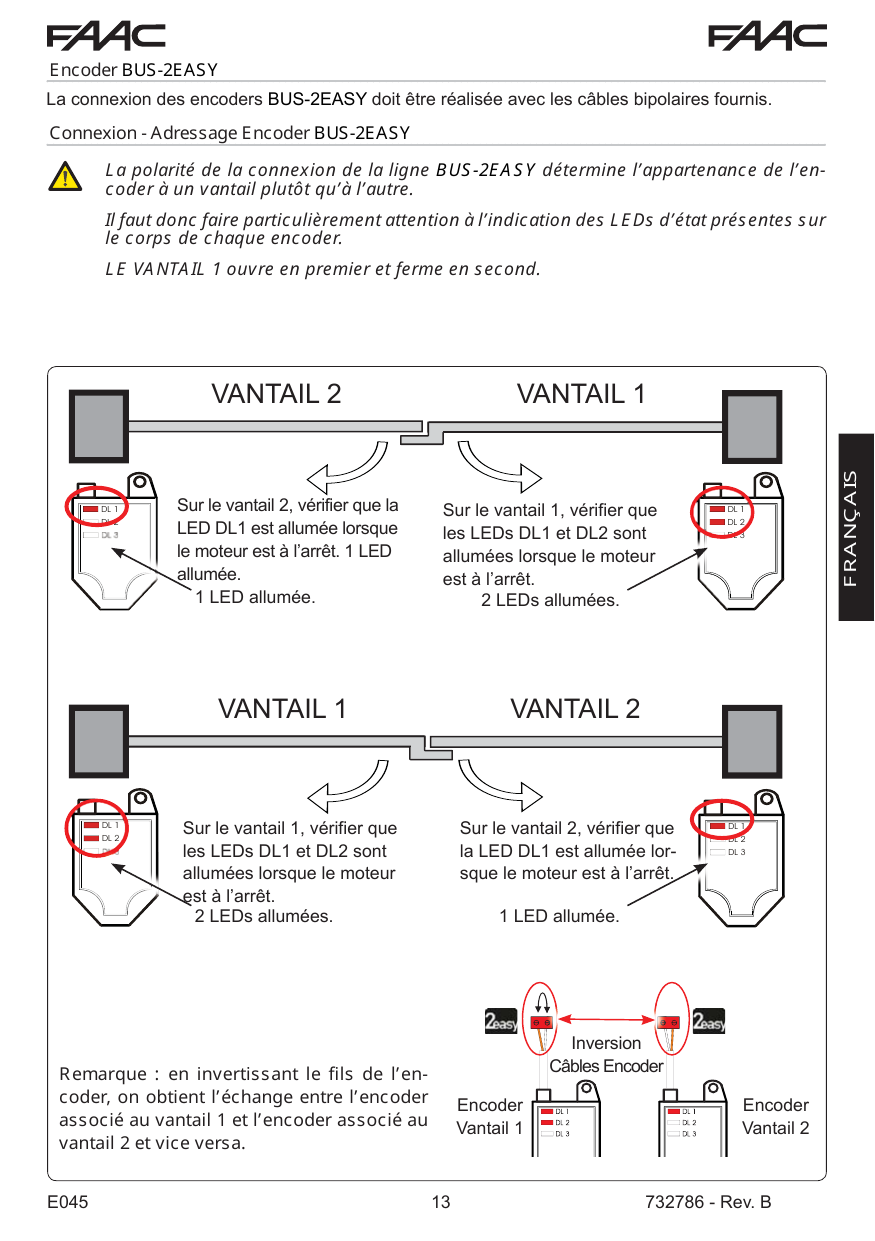

La connexion des encoders BUS-2EASY doit être réalisée avec les câbles bipolaires fournis.

Sur le vantail 1, vérifier que les LEDs DL1 et DL2 sont allumées lorsque le moteur est à l'arrêt (2 LEDs allumées). Sur le vantail 2, vérifier que la LED DL1 est allumée lorsque le moteur est à l'arrêt (1 LED allumée).

Remarque : en invertissant les fils de l'encoder, on obtient l'échange entre l'encoder associé au vantail 1 et l'encoder associé au vantail 2 et vice versa.

État LEDs Encoder BUS-2EASY

LED	Allumée	Clignotante	Éteinte
DL1	Alimentation présente / Communication présente	Alimentation présente / Communication absente	Alimentation absente / Communication absente
DL2	Vantail 1	/	Vantail 2
DL3	Vantail arrêté	Vantail en mouvement	Vantail arrêté

DL1 doit être toujours allumée pour garantir une connexion correcte encoder/platine. DL2 indique le vantail sur lequel est monté l'encoder ; elle doit être allumée sur le vantail 1, éteinte sur le vantail 2. DL3 indique par un clignotement régulier la lecture des impulsions durant le mouvement du vantail.

Si la connexion est erronée (DL2 allumées ou éteintes sur les deux encoders), durant la procédure d'apprentissage des accessoires BUS-2EASY les LEDs DL1 des deux encoders CLIGNOTENT.

4.7 J5 — Embrochage rapide du module XF

Connecteur à embrochage rapide dédié au module de décodage bicanal OMNIDEC.

5. Programmation

La programmation est subdivisée en deux niveaux : programmation de BASE et programmation AVANCÉE.

Les phases de la programmation sont :

1. Accéder à la programmation.
2. Afficher les valeurs sélectionnées et les modifier si on le souhaite. La modification des valeurs a une efficacité immédiate, tandis que la mémorisation définitive doit être effectuée à la sortie de la programmation (St).
3. Quitter la programmation en utilisant la fonction St. Sélectionner Y pour SAUVER la configuration, ou no pour QUITTER SANS SAUVER les modifications.

On peut QUITTER la programmation à tout moment : enfoncer F puis - et les maintenir enfoncés pour passer directement à St.

Accès à la programmation de BASE

1. Enfoncer F et le maintenir enfoncé : la première fonction s'affiche.
2. Relâcher F : la valeur de la fonction s'affiche.
3. Avec + ou -, faire défiler les valeurs disponibles jusqu'à la valeur souhaitée.
4. Appuyer sur F pour passer à la fonction suivante.
5. Fonction St (dernière fonction) : choisir Y pour SAUVER ou no pour QUITTER sans sauver, puis appuyer sur F pour confirmer.

Accès à la programmation AVANCÉE

1. Enfoncer F puis aussi + et les maintenir enfoncées : la première fonction s'affiche.
2. Relâcher les touches : la valeur de la fonction s'affiche.
3. Avec + ou -, faire défiler les valeurs disponibles jusqu'à la valeur souhaitée.
4. Appuyer sur F pour passer à la fonction suivante.
5. Fonction St (dernière fonction) : choisir Y pour SAUVER ou no pour QUITTER sans sauver, puis appuyer sur F pour confirmer.

5.1 Programmation de base

Afficheur	Fonction de base	Défaut
dF	PAR DÉFAUT : Y indique que toutes les valeurs sélectionnées correspondent aux valeurs par défaut. no indique qu'une ou plusieurs valeurs sont différentes des valeurs par défaut. Sélectionner Y pour rétablir la configuration par défaut.	Y
LO	LOGIQUES DE FONCTIONNEMENT : E = Semi-automatique ; EP = Semi-automatique Pas-à-pas ; SP = Automatique Sécurité Pas-à-pas ; A = Automatique ; AP = Automatique Pas-à-pas ; b = Semi-automatique « b » ; C = Homme mort. Si l'on sélectionne une logique qui exige une entrée de CLOSE (b, C), les entrées d'OPEN B seront automatiquement transformées en CLOSE.	E
PA	TEMPS DE PAUSE A et PAUSE B (avec logiques Automatiques). Temps de pause en ouverture TOTALE et PARTIELLE. Réglable de 00 à 59 s par intervalles d'1 s, puis de 59 à 9.5 minutes (affichage minutes.dizaines de secondes, intervalles de 10 s). Ex. : 2.5 = 2 min. et 50 s.	30
Mn	NOMBRE DE MOTEURS : 1 = 1 moteur ; 2 = 2 moteurs.	2
F1	FORCE DU MOTEUR 1 : niveau de force maximale (identique ouverture/fermeture). 01 = force minimale ; 50 = force maximale.	25
F2	FORCE MOTEUR 2 (avec Mn = 2) : 01 = force minimale ; 50 = force maximale.	25
En	UTILISATION DE L'ENCODER : Y = encoder sur les deux moteurs ; no = encoders désactivés.	no
Cd	RETARD VANTAIL EN FERMETURE (avec Mn = 2) : temps de retard du démarrage en fermeture du vantail 1 par rapport au vantail 2. Réglable de 00 à 59 s, puis jusqu'à 1.3 minutes. Ex. : 1.2 = 1 min. et 20 s.	05
bu	INSCRIPTION DES DISPOSITIFS À BUS-2EASY (voir paragraphe correspondant).	no
M2	ACTIONNEMENT homme mort MOTEUR 2 (avec Mn = 2) : +/R1 OUVRE (affiche oP) tant que le bouton reste enfoncé ; -/R2 FERME (affiche cL) tant que le bouton reste enfoncé.	--
M1	ACTIONNEMENT homme mort MOTEUR 1 : +/R1 OUVRE (affiche oP) ; -/R2 FERME (affiche cL) tant que le bouton reste enfoncé.	--
tL	APPRENTISSAGE DES TEMPS DE FONCTIONNEMENT (SETUP) (voir paragraphe correspondant).	--
St	ÉTAT DE L'AUTOMATISME : sortie de programmation avec choix de sauver (Y) ou non (no).	Y

Si l'on modifie la valeur de la force, on conseille d'exécuter un nouveau SETUP. Si l'on utilise des opérateurs oléodynamiques, la force doit être programmée au niveau maximum (50).

États de l'automatisme (fonction St)

00	FERMÉ	06	En phase de fermeture
01	OUVERT	07	FAIL SAFE en cours
02	Arrêté puis « OUVRE »	08	Vérification des dispositifs BUS-2EASY en cours
03	Arrêté puis « FERME »	09	Préclignotement puis « OUVRE »
04	En « PAUSE »	10	Préclignotement puis « FERME »
05	En phase d'ouverture

5.2 Programmation avancée

Afficheur	Fonction avancée	Défaut
rS	COUP D'INVERSION EN OUVERTURE et COUP DE BÉLIER EN FERMETURE : le coup d'inversion facilite le décrochage de l'électroserrure (légère poussée en fermeture avant l'ouverture) ; le coup de bélier facilite l'enclenchement (moteurs à force maximale en fin de fermeture). Y = activés (pendant 2 s) ; no = désactivés.	no
Od	RETARD VANTAIL EN OUVERTURE (avec Mn = 2) : retard du démarrage en ouverture du vantail 2 par rapport au vantail 1. Y = activé (pendant 2 s) ; no = désactivé.	Y
r1	RALENTISSEMENT VANTAIL 1 : pourcentage de la course totale. Réglable de 00 à 99 %. 00 = aucun ralentissement ; 01 = minimum ; 99 = maximum.	20
r2	RALENTISSEMENT VANTAIL 2 (avec Mn = 2) : pourcentage de la course totale. Réglable de 00 à 99 %.	20
PF	PRÉCLIGNOTEMENT : durée 3 s. Y = activé avant chaque actionnement ; no = désactivé.	no
EC	SENSIBILITÉ ANTI-ÉCRASEMENT (avec En = Y) : 00 = sensibilité minimale (temps maximum avant l'inversion) ; 10 = sensibilité maximale (temps minimum avant l'inversion). Le quatrième obstacle détecté consécutivement dans la même direction et position est défini comme une butée.	05
r8	ANGLE RECHERCHE BUTÉE (avec En = Y) : 01 = espace recherche butée faible (env. 1 degré) ; 02 = espace recherche butée élevé (env. 4 degrés).	02
tA	TEMPS DE FONCTIONNEMENT (avec En = no et fonctions Fc et FA = no ou = 02) : ajoute un temps de fonctionnement au terme de l'actionnement. Réglable de 0 à 30 s par intervalles d'1 s.	03
St	ÉTAT DE L'AUTOMATISME : sortie de programmation avec choix de sauver (Y) ou non (no).	Y

En cas d'installations utilisant un encoder absolu, effectuer le setup en utilisant l'arrêt automatique du vantail sur la butée mécanique pour pouvoir activer la fonction rS. Le temps tA n'est pas pris en compte pour le calcul du pourcentage de ralentissement.

5.3 Installation dispositifs BUS-2EASY

À tout moment, on peut ajouter des accessoires BUS-2EASY sur l'installation :

1. Mettre la carte hors tension.
2. Installer et configurer les accessoires BUS-2EASY en respectant les instructions des dispositifs.
3. Connecter les dispositifs BUS-2EASY en respectant les instructions du chapitre « Connexions électriques ».
4. Mettre la carte sous tension.
5. Exécuter la procédure d'inscription des dispositifs BUS-2EASY.

5.3.1 Inscription des dispositifs BUS-2EASY

1. Accéder à la programmation de BASE et faire défiler les fonctions jusqu'à bu. Lorsqu'on relâche F, l'afficheur indique l'état des dispositifs BUS-2EASY.
2. Exécuter l'inscription : appuyer simultanément sur les boutons + et - en les maintenant enfoncés pendant au moins 5 s (temps durant lequel l'afficheur clignote).
3. La fin de l'inscription sera confirmée par l'affichage de Y.
4. Relâcher les boutons + et -. L'afficheur indiquera l'état des dispositifs BUS-2EASY.

Si aucun dispositif BUS n'a jamais été inscrit sur la carte, l'afficheur indiquera no.

Affichage de l'état BUS-2EASY par la fonction bu : chaque segment de l'afficheur signale un type de dispositif :

• Encoder 1 : allumée = connecté et correctement inscrit
• Encoder 2 : allumée = connecté et correctement inscrit
• État BUS : toujours allumée
• Photocellule OPEN : allumée = inscrite et engagée
• Photocellules en ouverture : allumée = inscrites et engagées
• Photocellules en fermeture : allumée = inscrites et engagées
• Photocellules en ouverture et en fermeture : allumée = inscrites et engagées

Vérification des dispositifs inscrits sur la carte

Pour vérifier le type de dispositifs BUS reconnus : durant l'affichage de stand-by, appuyer sur le bouton + en le maintenant enfoncé ; les segments relatifs à au moins un dispositif inscrit s'allumeront.

Pour contrôler le bon état de la connexion BUS-2EASY, vérifier les LEDs sur la carte :

LED DL15 (Rouge)

Allumée	Dispositif de sécurité engagé ou générateur d'impulsion actif
Éteinte	AUCUN dispositif de sécurité engagé ni AUCUN générateur d'impulsion actif

LED DL14 (Verte)

Allumée fixe	Activité normale (LED allumée même en l'absence de dispositifs)
Clignotante lente (flash toutes les 2,5 s)	Ligne BUS-2EASY en court-circuit
Clignotante rapide (flash toutes les 0,5 s)	Erreur de connexion BUS-2EASY. Répéter l'inscription des dispositifs. Si l'erreur persiste, contrôler : pas plus d'un accessoire ayant la même adresse ; erreur d'appel (nombre de dispositifs BUS différent) ; erreur de FAIL SAFE sur dispositif BUS.
Éteinte	Carte en Sleep (si prévu)

5.4 Apprentissage temps SETUP

Lorsqu'on met la carte sous tension, si aucun SETUP n'a jamais été effectué ou si la carte le demande, le sigle S0 clignote sur l'afficheur pour indiquer qu'il est nécessaire d'exécuter le SETUP.

Durant le SETUP, on inscrit toujours les accessoires BUS-2EASY connectés. Les encoders BUS-2EASY doivent être activés au moyen de la fonction En = Y avant d'exécuter le SETUP.

Dans le cas d'un montage et d'une installation sans encoder, prévoir les butées mécaniques d'arrêt des vantaux.

1. Accéder à la programmation de BASE jusqu'à la fonction tL, où s'affichera le sigle -- au relâchement du bouton F.
2. Vérifier que les vantaux du portail sont fermés. Dans le cas contraire : pour fermer le vantail 2, maintenir la touche -/R2 enfoncée ; pour fermer le vantail 1, maintenir la touche +/R1 enfoncée.
3. Lorsque les vantaux sont fermés, lancer la procédure de SETUP en maintenant les boutons + et - enfoncés jusqu'au clignotement du message S1 (environ 3 s).
4. Relâcher les boutons + et -. Le vantail 1 commence le mouvement d'ouverture.
5. S2 clignote (si 2 moteurs sélectionnés) : le vantail 2 commence l'ouverture.
6. S3 clignote (si 2 moteurs sélectionnés) : le vantail 2 commence la fermeture.
7. S4 clignote : le vantail 1 commence la fermeture.
8. La carte quitte automatiquement le menu de programmation en affichant l'état de l'automatisme (sigle 00), confirmant ainsi que le SETUP a été concluant. Si la procédure n'a pas été concluante, le sigle S0 clignotera de nouveau.

Fonctionnement SANS Encoder : arrêter le mouvement en envoyant une impulsion d'OPEN A dès que le vantail atteint la butée d'arrêt.

Fonctionnement AVEC Encoder : le vantail s'arrête dès qu'il aura atteint la butée d'arrêt. En l'absence de butée, arrêter le mouvement au point souhaité en envoyant une impulsion d'OPEN A.

Il est possible de configurer et de modifier les espaces de ralentissement en agissant, à partir de l'afficheur, sur les paramètres r1 et r2 (voir Programmation Avancée) sans devoir répéter le SETUP.

5.5 Essai de l'automatisme

Au terme de l'installation et de la programmation, contrôler le fonctionnement de l'installation. Vérifier surtout l'intervention correcte des dispositifs de sécurité et vérifier que l'installation satisfait les règles de sécurité en vigueur. Fermer le couvercle à joint présent dans le logement prévu à cet effet.

6. Mémorisation du codage radio

La carte électronique est munie d'un système de décodage bicanal intégré OMNIDEC. Ce système permet de mémoriser par l'intermédiaire d'un module récepteur supplémentaire (sur le connecteur J5) plusieurs radiocommandes de technologies différentes mais avec la même fréquence. On pourra commander l'ouverture totale (OPEN A) et partielle (OPEN B).

Les différents types de codage radio (DS, SLH/SLH LR, LC/RC) peuvent coexister simultanément sur les deux canaux. On peut introduire un maximum de 255 codes radio, répartis entre OPEN A et OPEN B/close. Pour utiliser différents systèmes de codage sur le même canal, terminer l'apprentissage de chaque système puis répéter la procédure pour l'autre.

6.1 Mémorisation des radiocommandes SLH/SLH LR

1. Appuyer sur la touche +/R1 - SW1 (programmation OPEN A) ou -/R2 - SW2 (programmation OPEN B/CLOSE). Au bout d'une pression d'environ 5 s, la LED radio correspondante (DL11 ou DL12) commence à clignoter lentement pendant 20 s environ.
2. Relâcher la touche.
3. Sur la radiocommande SLH/SLH LR (uniquement radiocommande MASTER), appuyer en les maintenant enfoncés sur les boutons P1 et P2. La LED de la radiocommande commencera à clignoter.
4. Relâcher les deux boutons. S'assurer que la LED DL11 ou DL12 clignote encore et, pendant que la LED de la radiocommande clignote, appuyer en le maintenant enfoncé sur le bouton souhaité de la radiocommande (la LED s'allume fixe). La LED correspondante sur la carte s'allumera fixe pendant 1 seconde puis s'éteindra, indiquant que la mémorisation a été effectuée.
5. Relâcher le bouton de la radiocommande.
6. Appuyer 2 fois de suite sur le bouton de la radiocommande mémorisée pour terminer la mémorisation. L'automatisme effectuera une ouverture.

Pour valider d'autres radiocommandes avec le même code installation, transférer le code installation du bouton de la radiocommande mémorisée vers le bouton correspondant des radiocommandes à ajouter :

1. Sur la radiocommande mémorisée, appuyer simultanément en les maintenant enfoncés sur les boutons P1 et P2. La LED de la radiocommande clignote.
2. Relâcher les deux boutons.
3. Pendant que la LED clignote, appuyer sur le bouton mémorisé et le maintenir enfoncé (la LED s'allume fixe).
4. Rapprocher les radiocommandes, appuyer et maintenir le bouton correspondant de la radiocommande à ajouter, en ne le relâchant qu'après le double clignotement de la LED qui indique que la mémorisation a été effectuée.
5. Appuyer 2 fois, en succession rapide, sur le bouton de la radiocommande qu'on vient de mémoriser. L'automatisme effectuera une ouverture.

6.2 Mémorisation des radiocommandes LC/RC (uniquement 433 MHz)

1. Appuyer en la maintenant enfoncée sur la touche +/R1 - SW1 (OPEN A) ou -/R2 - SW2 (OPEN B/CLOSE). Au bout d'environ 5 s, la LED radio correspondante (DL11 ou DL12) clignote lentement pendant 20 s environ.
2. Relâcher la touche.
3. Pendant le clignotement de la LED radio, appuyer sur le bouton souhaité de la télécommande LC/RC. La LED correspondante sur la carte s'allume fixe pendant 1 seconde (mémorisation effectuée), puis recommence à clignoter pendant 20 s durant lesquelles on peut mémoriser une autre radiocommande. Au bout des 20 s, la LED s'éteint indiquant la fin de la procédure.
4. Pour ajouter d'autres radiocommandes, répéter l'opération à partir du point 1.

6.2.1 Mémorisation à distance des radiocommandes LC/RC

Avec les radiocommandes LC/RC, on peut mémoriser d'autres radiocommandes à distance, sans intervenir directement sur la carte, en utilisant une radiocommande mémorisée précédemment.

1. Se procurer une radiocommande déjà mémorisée sur l'un des 2 canaux (OPEN A ou OPEN B/CLOSE), et se placer à proximité de la carte.
2. Appuyer simultanément en les maintenant enfoncés sur les boutons P1 et P2 jusqu'à ce que les deux LEDs clignotent lentement pendant 5 s.
3. Dans un délai de 5 s, appuyer sur le bouton mémorisé précédemment de la radiocommande pour activer la phase d'apprentissage sur le canal sélectionné.
4. La LED sur la carte correspondant au canal en apprentissage clignote pendant 20 s, durant lesquelles on doit transmettre le code d'une autre radiocommande en appuyant sur la touche. La LED correspondante s'allume fixe pendant 2 s (mémorisation effectuée), puis recommence à clignoter pendant 20 s, et enfin s'éteint.

6.3 Mémorisation des radiocommandes DS

1. Sur la radiocommande DS, choisir la combinaison ON - OFF souhaitée des 12 DIP-SWITCHES.
2. Appuyer en la maintenant enfoncée sur la touche +/R1 - SW1 (OPEN A) ou -/R2 - SW2 (OPEN B/CLOSE). Au bout d'environ 5 s, la LED radio correspondante (DL11 ou DL12) clignote lentement pendant 20 s environ.
3. Relâcher la touche.
4. Pendant le clignotement de la LED radio, appuyer sur la touche de la radiocommande à programmer. La LED correspondante s'allume fixe pendant 1 seconde puis s'éteint (mémorisation effectuée).
5. Pour ajouter d'autres codes différents, répéter la procédure à partir du point 1.
6. Pour ajouter d'autres radiocommandes avec le même code, sélectionner les 12 DIP-SWITCHES avec la même combinaison que la radiocommande déjà mémorisée.

6.4 Effacement des radiocommandes

1. Appuyer sur la touche -/R2 et la maintenir enfoncée. Au bout d'environ 5 s, la LED DL12 clignote lentement ; au bout de 5 s de clignotement lent et d'un maintien de la pression, les LEDs DL11 et DL12 commencent à clignoter plus rapidement (début de l'effacement). Au terme du clignotement rapide, les LEDs DL11 ou DL12 s'allument fixes confirmant que tous les codes radio (OPEN A et OPEN B/CLOSE) ont été effacés.
2. Relâcher la touche -/R2. Les LEDs s'éteignent, indiquant que l'effacement s'est correctement produit.

7. Mise en fonction

7.1 Vérification des LEDs

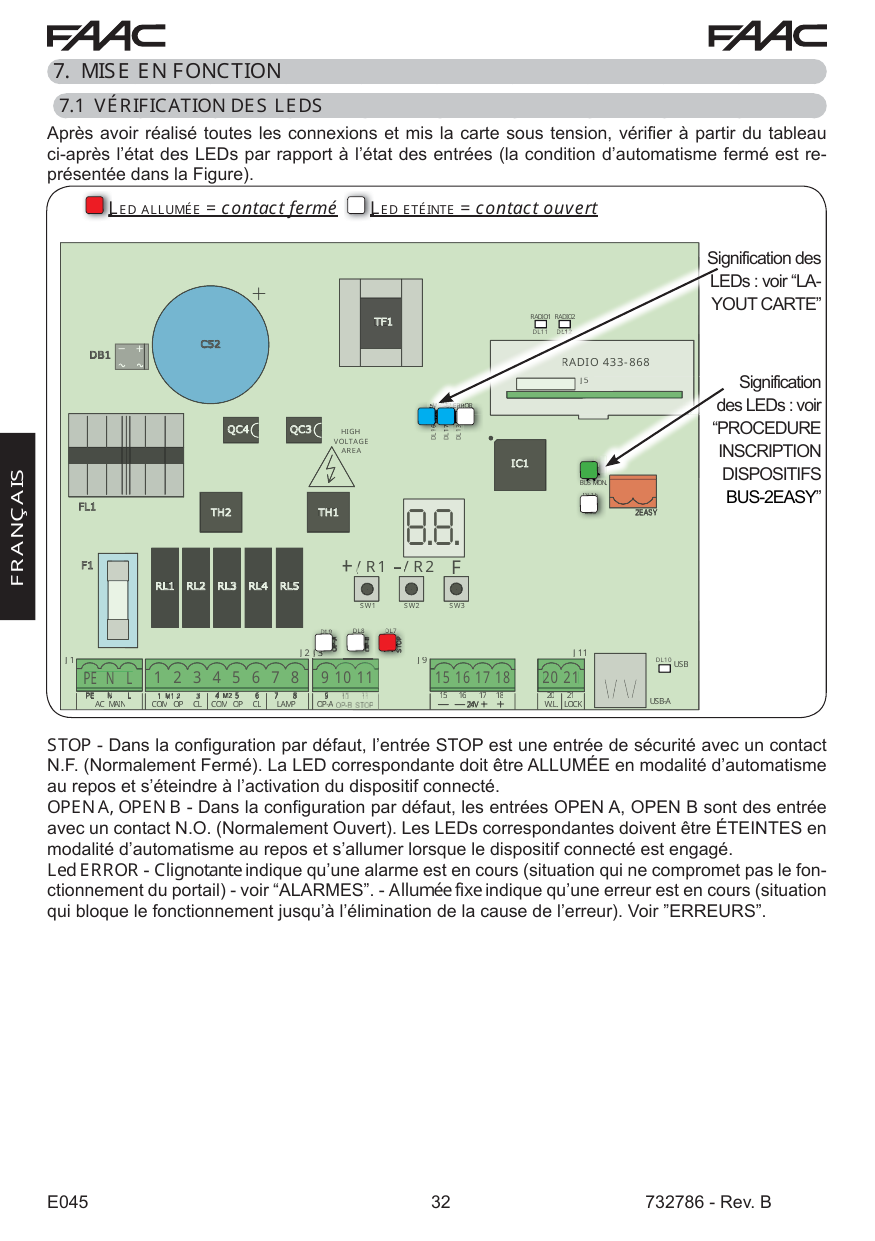

Après avoir réalisé toutes les connexions et mis la carte sous tension, vérifier l'état des LEDs par rapport à l'état des entrées (LED allumée = contact fermé ; LED éteinte = contact ouvert).

• STOP — Dans la configuration par défaut, l'entrée STOP est une entrée de sécurité avec un contact N.F. (Normalement Fermé). La LED correspondante doit être ALLUMÉE en modalité d'automatisme au repos et s'éteindre à l'activation du dispositif connecté.
• OPEN A, OPEN B — Dans la configuration par défaut, ces entrées sont des contacts N.O. (Normalement Ouvert). Les LEDs correspondantes doivent être ÉTEINTES en modalité d'automatisme au repos et s'allumer lorsque le dispositif connecté est engagé.
• LED ERROR — Clignotante : indique qu'une alarme est en cours (situation qui ne compromet pas le fonctionnement du portail). Allumée fixe : indique qu'une erreur est en cours (situation qui bloque le fonctionnement jusqu'à l'élimination de la cause).

8. Signalisation des erreurs et des alarmes

En présence d'ERREURS (conditions qui bloquent le fonctionnement du portail) ou d'ALARMES (conditions qui ne compromettent pas le fonctionnement) on peut indiquer le numéro relatif à la signalisation en cours en appuyant simultanément sur les touches + et -. Ces signalisations disparaissent au cycle successif uniquement si l'on en a éliminé la cause.

8.1 Erreurs

En cas d'ERREUR, la LED ERROR s'allume fixe. En appuyant simultanément sur les touches + et -, l'afficheur indique le numéro relatif à l'anomalie en cours.

N°	Erreur	Solution
01	Platine en panne	Remplacer la carte
05	SETUP pas valable	Répéter le SETUP de la carte
08	Erreur dispositif BUS-2EASY	S'assurer qu'il n'y a pas deux paires de dispositifs ayant la même adresse
09	Sortie BUS-2EASY en court-circuit	Contrôler les connexions des dispositifs BUS-2EASY connectés et inscrits
12	Appel BUS-2EASY	Vérifier le fonctionnement correct des dispositifs BUS et répéter éventuellement la saisie des dispositifs BUS
13	FAIL SAFE	Vérifier le fonctionnement des dispositifs de sécurité (photocellules)
14	Erreur de configuration	Vérifier la configuration correcte de la carte (programmation de base et avancée) et éventuellement répéter un SETUP
17	Encoder moteur 1 en panne	Vérifier les connexions ou remplacer l'encoder du moteur 1
18	Encoder moteur 2 en panne	Vérifier les connexions ou remplacer l'encoder du moteur 2
19	Données mémoire erronées	Exécuter une nouvelle inscription des dispositifs BUS-2EASY et/ou une nouvelle programmation de la carte

8.2 Alarmes

En cas d'ALARME, la LED ERROR commence à clignoter. En appuyant simultanément sur les touches + et -, l'afficheur indique le numéro relatif à l'anomalie en cours.

N°	Alarme	Solution / Description
20	Obstacle sur MOTEUR 1 (uniquement avec encoder)	Éliminer toute cause possible d'obstacle sur le vantail 1
21	Obstacle sur MOTEUR 2 (uniquement avec encoder)	Éliminer toute cause possible d'obstacle sur le vantail 2
25	Sortie LOCK1 en court-circuit	Éliminer la cause du court-circuit
27	Nombre consécutif d'obstacles dépassé en ouverture	Éliminer toute cause possible d'obstacle. Si le problème persiste, répéter un nouveau SETUP
28	Nombre consécutif d'obstacles dépassé en fermeture	Éliminer toute cause possible d'obstacle. Si le problème persiste, répéter un nouveau SETUP
30	Mémoire des codes radio XF pleine	Effacer les codes radio
31	Alarme Effraction	Un mouvement a été effectué avec l'automatisme en état St = 00 ou 01. Effectuer un cycle de manœuvre

9. Identification des pannes

	Description	Solution
A	La carte ne se met pas sous tension	Vérifier que le courant 230V~ arrive à la carte. Contrôler l'intégrité du fusible F1.
B	Le portail ne bouge pas lorsqu'on envoie une impulsion d'OPEN	Vérifier que les sécurités et le STOP sont connectés au négatif et que les LEDs correspondantes sont allumées. Vérifier les photocellules (alignement, engagement). Vérifier que le SETUP a été concluant ; éventuellement le répéter.
C	Le portail n'inverse pas son mouvement lorsque les photocellules sont engagées	Contrôler le câblage correct des photocellules traditionnelles ainsi que la configuration correcte des photocellules BUS. Au besoin, répéter la saisie des dispositifs BUS-2EASY.
D	Le portail n'inverse pas son mouvement lorsqu'il rencontre un obstacle	Vérifier que les encoders sur les moteurs ont été activés. Contrôler la sensibilité de détection de l'obstacle.
E	Le portail ne se referme pas	Contrôler le câblage correct et l'alignement des photocellules. Contrôler qu'aucun signal d'OPEN n'est activé. Contrôler le type de la logique de fonctionnement sélectionnée (automatique ou semi-automatique).

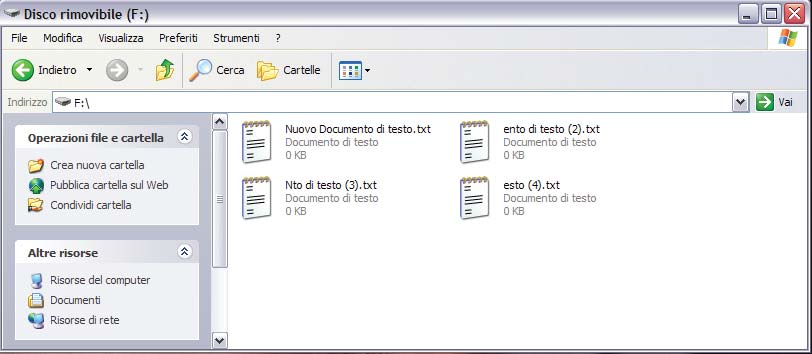

10. Gestion des fichiers de configuration – J8 USB

Grâce au connecteur USB J8, on peut transférer sur la carte des fichiers de configuration et de gestion présents à l'intérieur d'une mémoire USB et copier dans la mémoire USB les fichiers présents sur la carte. En cas de transfert de la mémoire USB vers la carte, il sera indispensable que les fichiers soient positionnés à la racine de la mémoire.

Les noms et extensions des fichiers doivent être obligatoirement :

• E045SW.bin — Fichier de mise à jour du LOGICIEL de la carte
• E045.prg — Fichier de mise à jour de la PROGRAMMATION de la carte
• E045.rad — Fichier de mise à jour de la RADIO de la carte

Ces fichiers sont générés, nommés et positionnés en cas de transfert de la carte vers la mémoire USB. En cas de détection, à la mise sous tension de la carte, d'une mémoire USB branchée sur le connecteur J8, la carte accèdera au menu de gestion des fichiers de mise à jour après avoir affiché le message bo à l'écran (appuyer sur la touche F pour faire défiler les fonctions).

Afficheur	Fonction
US	MISE À JOUR LOGICIEL CARTE : met à jour le logiciel d'application de la carte (fichier E045SW.bin). Maintenir + et - enfoncés simultanément pendant au moins 5 s pour accéder à la mise à jour. Le message no disparaît et est remplacé par le clignotement du message -- et de la LED USB DL10. Au terme, Y s'affiche si l'opération a été correctement effectuée ; sinon, no s'affiche de nouveau. La mise à jour n'est effectuée que si la mémoire USB contient un fichier valable nommé exactement E045SW.bin.
Uc	MISE À JOUR CONFIGURATION CARTE : transfère la configuration vers la carte (fichier E045.prg). Procédure identique : maintenir + et - 5 s. La mise à jour n'est effectuée que si la mémoire USB contient un fichier valable nommé exactement E045.prg.
Ur	MISE À JOUR DE LA LISTE DES CODES RADIO : met à jour la liste des codes radio sur la carte (fichier E045.rad). Procédure identique : maintenir + et - 5 s. La mise à jour n'est effectuée que si la mémoire USB contient un fichier valable nommé exactement E045.rad.
dc	TÉLÉCHARGEMENT CONFIGURATION CARTE : sauve la configuration de la carte dans la mémoire USB. Maintenir + et - 5 s, puis sélectionner : 01 = Archivage (fichier sauvé en E045_xxx.prg, xxx=000/001/002 selon le nombre de fichiers présents) ; 00 = Duplication (fichier sauvé en E045.prg en écrasant un fichier éventuel existant). Appuyer sur F pour confirmer (Y si sauvetage correct, no en cas d'erreur).
dr	TÉLÉCHARGEMENT CODE RADIO CARTE : sauve les codes radio de la carte dans la mémoire USB. Maintenir + et - 5 s, puis sélectionner : 01 = Archivage (fichier sauvé en E045_xxx.rad) ; 00 = Duplication (fichier sauvé en E045.rad en écrasant un fichier éventuel existant). Appuyer sur F pour confirmer (Y si sauvetage correct, no en cas d'erreur).

11. Logiques de fonctionnement

Récapitulatif des logiques de fonctionnement

Logique	Automatisme arrêté	Automatisme en mouvement	Intervention photocellule
E — Semi-automatique	Une impulsion d'OPEN ouvre le portail ; une impulsion successive le ferme.	Une impulsion d'OPEN en ouverture bloque et rouvre en fermeture.	Les photocellules inversent durant le mouvement.
EP — Semi-automatique pas à pas	Une impulsion d'OPEN ouvre le portail ; une impulsion successive le ferme.	Une impulsion d'OPEN bloque durant le mouvement.	Les photocellules inversent durant le mouvement.
SP — Automatique Sécurité pas à pas	Une impulsion d'OPEN ouvre le portail et le ferme automatiquement après le temps de pause.	Une impulsion d'OPEN ferme durant la pause et bloque durant le mouvement.	Les photocellules de fermeture font refermer durant la pause ; elles réservent la fermeture durant une ouverture et inversent durant une fermeture puis referment immédiatement.
A — Automatique	Une impulsion d'OPEN ouvre le portail et le ferme automatiquement après le temps de pause.	Une impulsion d'OPEN durant l'ouverture est ignorée, elle recharge durant la pause et rouvre durant la fermeture.	Les photocellules de fermeture rechargent la pause.
AP — Automatique pas à pas	Une impulsion d'OPEN ouvre le portail et le ferme automatiquement après le temps de pause.	Une impulsion d'OPEN bloque durant l'ouverture et la pause et invertit en fermeture.	Les photocellules de fermeture rechargent la pause.
b — Semi-automatique « b » (OPEN-B devient CLOSE)	Logique à deux commandes séparées : impulsion OPEN-A ouvre ; impulsion CLOSE ferme.	Une impulsion d'OPEN-A ouvre durant la fermeture, une impulsion de CLOSE ferme durant l'ouverture.	Les photocellules inversent durant le mouvement.
C — Homme mort (OPEN-B devient CLOSE)	Logique à deux commandes séparées : OPEN-A maintenu ouvre ; CLOSE maintenu ferme.	Une commande d'OPEN-A ouvre durant la fermeture, une commande de CLOSE ferme durant l'ouverture.	Les photocellules inversent durant le mouvement.

Logique E — Semi-automatique

État automatisme	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE	OUVRE PARTIELLEMENT	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	ARRÊTE*1	ARRÊTE*	FERME	ARRÊTE*	INVERSE	AUCUN EFFET	ARRÊTE ; au désengagement OUVRE (OPEN ARRÊTE* - mémorise CLOSE)
OUVERT	FERME1	FERME		AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)
EN FERMETURE	OUVRE		AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (OPEN ARRÊTE* - mémorise CLOSE)
*ARRÊTÉ	FERME			AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN ARRÊTE* - mémorise CLOSE)

Logique EP — Semi-automatique « pas-à-pas »

État automatisme	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE	OUVRE PARTIELLEMENT	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	ARRÊTE*1	ARRÊTE*	FERME	ARRÊTE*	INVERSE	AUCUN EFFET	ARRÊTE ; au désengagement OUVRE (OPEN ARRÊTE* - mémorise CLOSE)
OUVERT	FERME1	FERME		AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)
EN FERMETURE	ARRÊTE*		AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (OPEN ARRÊTE* - mémorise CLOSE)
*ARRÊTÉ	Reprend le mouvement dans la direction opposée. Après STOP, ferme toujours. FERME			AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN ARRÊTE* - mémorise CLOSE)

Logique SP — Automatique « sécurités » « pas-à-pas »

État automatisme	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE ; ferme après le temps de pause	OUVRE PARTIELLEMENT ; ferme après le temps de pause	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	ARRÊTE*1	ARRÊTE*	FERME	ARRÊTE*	INVERSE	Conclut l'ouverture, puis ferme sans temps de pause	ARRÊTE ; au désengagement OUVRE, puis ferme sans temps de pause (OPEN ARRÊTE* - mémorise CLOSE)
OUVERT EN PAUSE	FERME1	FERME		ARRÊTE*	AUCUN EFFET	ARRÊTE ; au désengagement FERME
EN FERMETURE	ARRÊTE*		AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (mémorise CLOSE)
*ARRÊTÉ	Reprend le mouvement dans la direction opposée. Après STOP, ferme toujours. FERME			AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)

Logique A — Automatique

État automatisme	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE ; ferme après le temps de pause	OUVRE PARTIELLEMENT ; ferme après le temps de pause	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	AUCUN EFFET1	AUCUN EFFET	FERME	ARRÊTE*	INVERSE	AUCUN EFFET	ARRÊTE ; au désengagement OUVRE (mémorise CLOSE)
OUVERT EN PAUSE	Recharge le temps de pause1	Recharge le temps de pause	FERME	ARRÊTE*	AUCUN EFFET	Recharge le temps de pause (CLOSE INHIBÉ)
EN FERMETURE	OUVRE		AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (mémorise CLOSE)
*ARRÊTÉ	FERME			AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)

Logique AP — Automatique « pas-à-pas »

État automatisme	OPEN A	OPEN B	CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE ; ferme après le temps de pause	OUVRE PARTIELLEMENT ; ferme après le temps de pause	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	ARRÊTE*1	ARRÊTE*	FERME	ARRÊTE*	INVERSE (mémorise OPEN)	AUCUN EFFET	ARRÊTE ; au désengagement OUVRE (OPEN ARRÊTE* - mémorise CLOSE)
OUVERT EN PAUSE	ARRÊTE*1	ARRÊTE*	FERME	ARRÊTE*	AUCUN EFFET	Recharge le temps de pause (CLOSE INHIBÉ)
EN FERMETURE	OUVRE		AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (OPEN ARRÊTE* - mémorise CLOSE)
*ARRÊTÉ	FERME			AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)

Logique b — Semi-automatique « b » (entrées « OPEN-B » deviennent « CLOSE »)

État automatisme	OPEN A	OPEN B / CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	AUCUN EFFET	FERME	ARRÊTE*	INVERSE	AUCUN EFFET	ARRÊTE ; au désengagement FERME (mémorise OPEN/CLOSE)
OUVERT	AUCUN EFFET	FERME	AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)
EN FERMETURE	OUVRE	AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (mémorise OPEN/CLOSE)
*ARRÊTÉ	OUVRE	FERME	AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)

Logique C — Homme mort (entrées « OPEN-B » deviennent « CLOSE »)

Commandes maintenues : OPEN A, OPEN B, CLOSE. Impulsions : STOP, FSW OP, FSW CL, FSW CL/OP.

État automatisme	OPEN A	OPEN B / CLOSE	STOP	FSW OP	FSW CL	FSW CL/OP
FERMÉ	OUVRE	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET	AUCUN EFFET (OPEN INHIBÉ)
EN OUVERTURE	AUCUN EFFET	FERME	ARRÊTE*	INVERSE	AUCUN EFFET	ARRÊTE ; au désengagement FERME (mémorise OPEN/CLOSE)
OUVERT	AUCUN EFFET	FERME	AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)
EN FERMETURE	OUVRE	AUCUN EFFET	ARRÊTE*	AUCUN EFFET	INVERSE2	ARRÊTE ; au désengagement OUVRE (mémorise OPEN/CLOSE)
*ARRÊTÉ	OUVRE	FERME	AUCUN EFFET (OPEN/CLOSE INHIBÉS)	AUCUN EFFET (OPEN INHIBÉ)	AUCUN EFFET (CLOSE INHIBÉ)	AUCUN EFFET (OPEN/CLOSE INHIBÉS)

¹ Si le cycle a commencé par un OPEN-B, ouvre complètement.
² Fonctionnement qui est modifiable par programmation.
