Notice FAAC 455D

Déclaration CE de conformité

Fabricant	FAAC S.p.A.
Adresse	Via Benini, 1 - 40069 - Zola Predosa BOLOGNA - ITALIE
Déclare que	La platine électronique 455 D

est conforme aux conditions essentielles de sécurité requises par les directives suivantes :

• 73/23/CEE et modification 93/68/CEE successive.
• 89/336/CEE et modifications 92/31/CEE et 93/68/CEE successives.

Note supplémentaire : Ce produit a été soumis à des essais dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A.).

Bologna, le 1er septembre 2006 — L'Administrateur Délégué, A. Bassi

Précautions pour l'installateur — Obligations générales de sécurité

Platine électronique 455 D

1. Avertissements

2. Caractéristiques techniques

Tension d'alimentation	230 V~ (+6% -10%) - 50 Hz
Puissance absorbée	10 W
Charge maxi moteur	800 W
Charge maxi accessoires	0,5 A
Charge maxi électroserrure	15 VA
Température d'utilisation	-20 °C +55 °C
Fusibles de protection	2 (voir fig. 1)
Logiques de fonctionnement	Semi-automatique / Automatique / Sécurité / Semi-automatique « pas à pas » / Automatique « pas à pas » / Sécurité « pas à pas » / Semi-automatique B / Homme mort C
Temps d'ouverture/fermeture	Programmable (de 0 à 120 s)
Temps de pause	Programmable (de 0 à 4 mn)
Temps de retard de vantail en fermeture	Programmable (de 0 à 4 mn)
Temps de retard de vantail en ouverture	2 s (Invalidable)
Force de poussée	Réglable sur 50 niveaux pour chaque moteur
Entrées sur le bornier	Open / Open vantail dégagé / Stop / Fin de course / Sécurités en ouv. / Sécurités en ferm. / Alimentation + Terre
Sorties sur le bornier	Feu clignotant - Moteurs - Aliment. accessoires 24 Vcc - Lampe-témoin 24 Vcc - Failsafe - Alimentation électroserrure 12 Vca
Fonctions programmables	Logique - Temps de pause - Force de poussée - Couple au démarrage - Retard de vantail en ouv. et ferm. - Coup d'inversion - Coup de bélier - Lampe-témoin - Pré-clignotement - Electroserrure - Failsafe - Logique sécurités - Demande d'assistance - Temps de reconnaissance obstacle et butée
Fonction apprentissage	Apprentissage des temps de fonctionnement simple ou complet, avec ou sans Fin de course et/ou Gatecoder

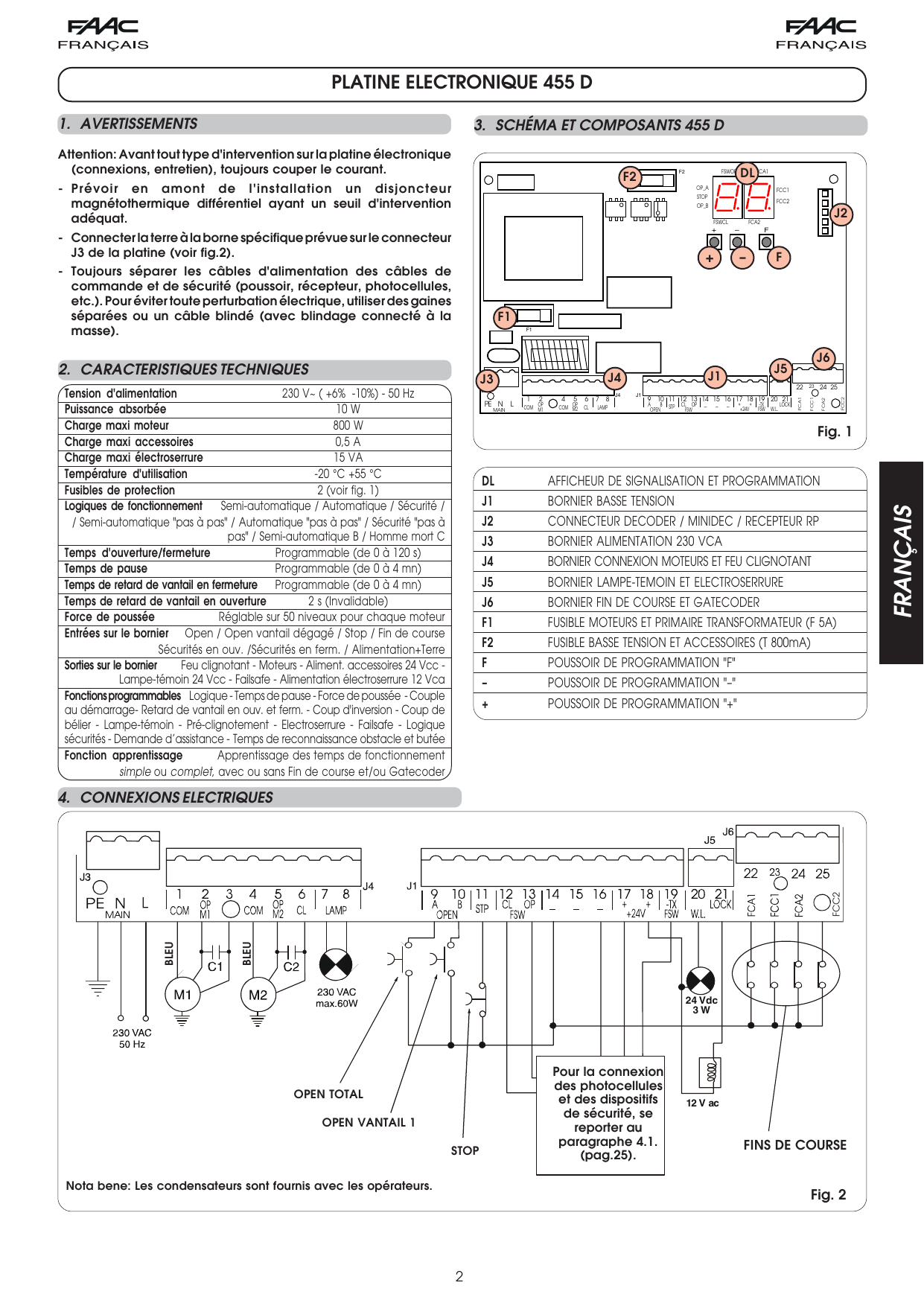

3. Schéma et composants 455 D

Repère	Désignation
DL	Afficheur de signalisation et programmation
J1	Bornier basse tension
J2	Connecteur Decoder / Minidec / Récepteur RP
J3	Bornier alimentation 230 VCA
J4	Bornier connexion moteurs et feu clignotant
J5	Bornier lampe-témoin et électroserrure
J6	Bornier fin de course et Gatecoder
F1	Fusible moteurs et primaire transformateur (F 5A)
F2	Fusible basse tension et accessoires (T 800mA)
F	Poussoir de programmation « F »
–	Poussoir de programmation « – »
+	Poussoir de programmation « + »

4. Connexions électriques

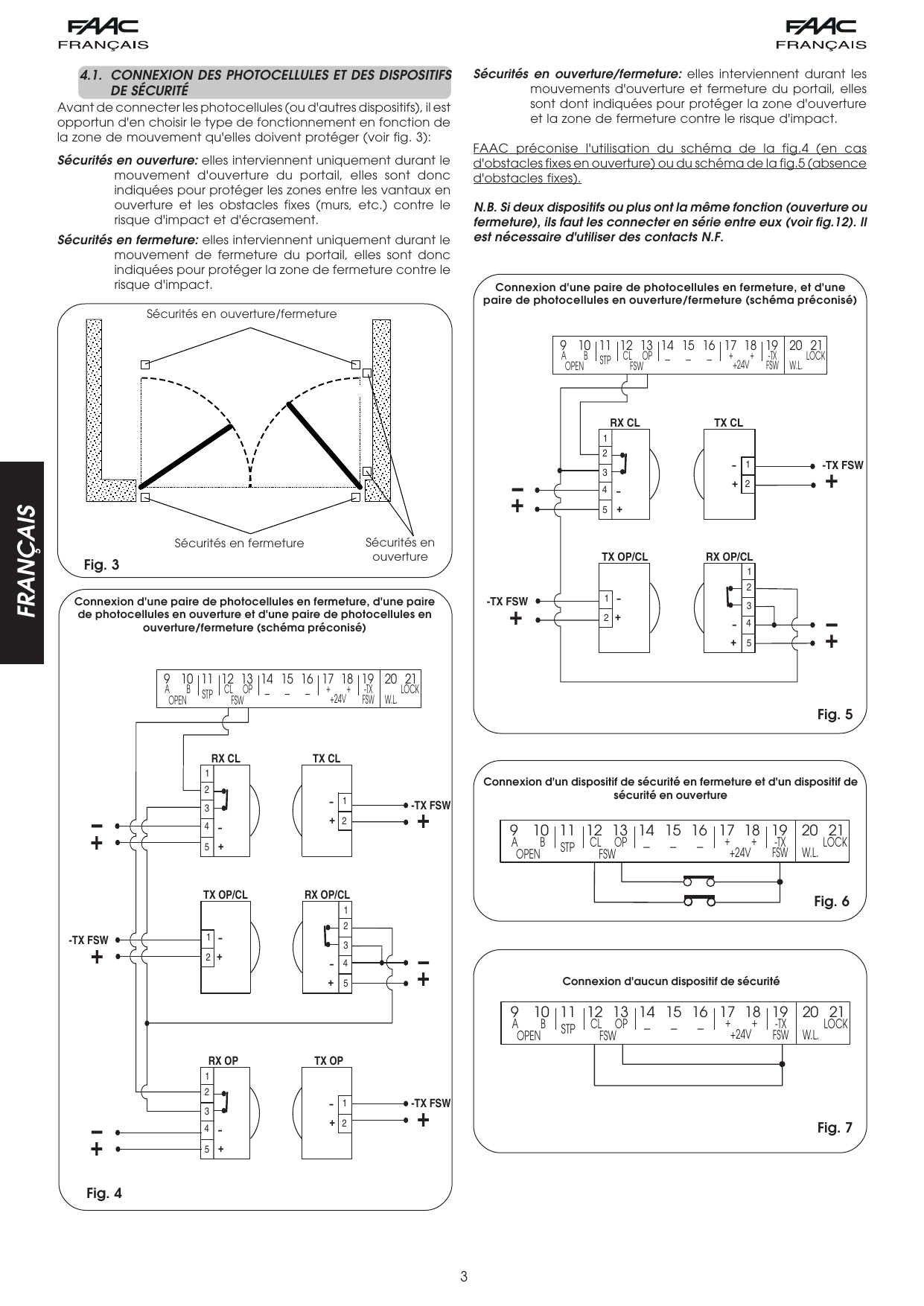

4.1. Connexion des photocellules et des dispositifs de sécurité

Avant de connecter les photocellules (ou d'autres dispositifs), il est opportun d'en choisir le type de fonctionnement en fonction de la zone de mouvement qu'elles doivent protéger (voir fig. 3) :

• Sécurités en ouverture : elles interviennent uniquement durant le mouvement d'ouverture du portail, elles sont donc indiquées pour protéger les zones entre les vantaux en ouverture et les obstacles fixes (murs, etc.) contre le risque d'impact et d'écrasement.
• Sécurités en fermeture : elles interviennent uniquement durant le mouvement de fermeture du portail, elles sont donc indiquées pour protéger la zone de fermeture contre le risque d'impact.
• Sécurités en ouverture/fermeture : elles interviennent durant les mouvements d'ouverture et fermeture du portail, elles sont donc indiquées pour protéger la zone d'ouverture et la zone de fermeture contre le risque d'impact.

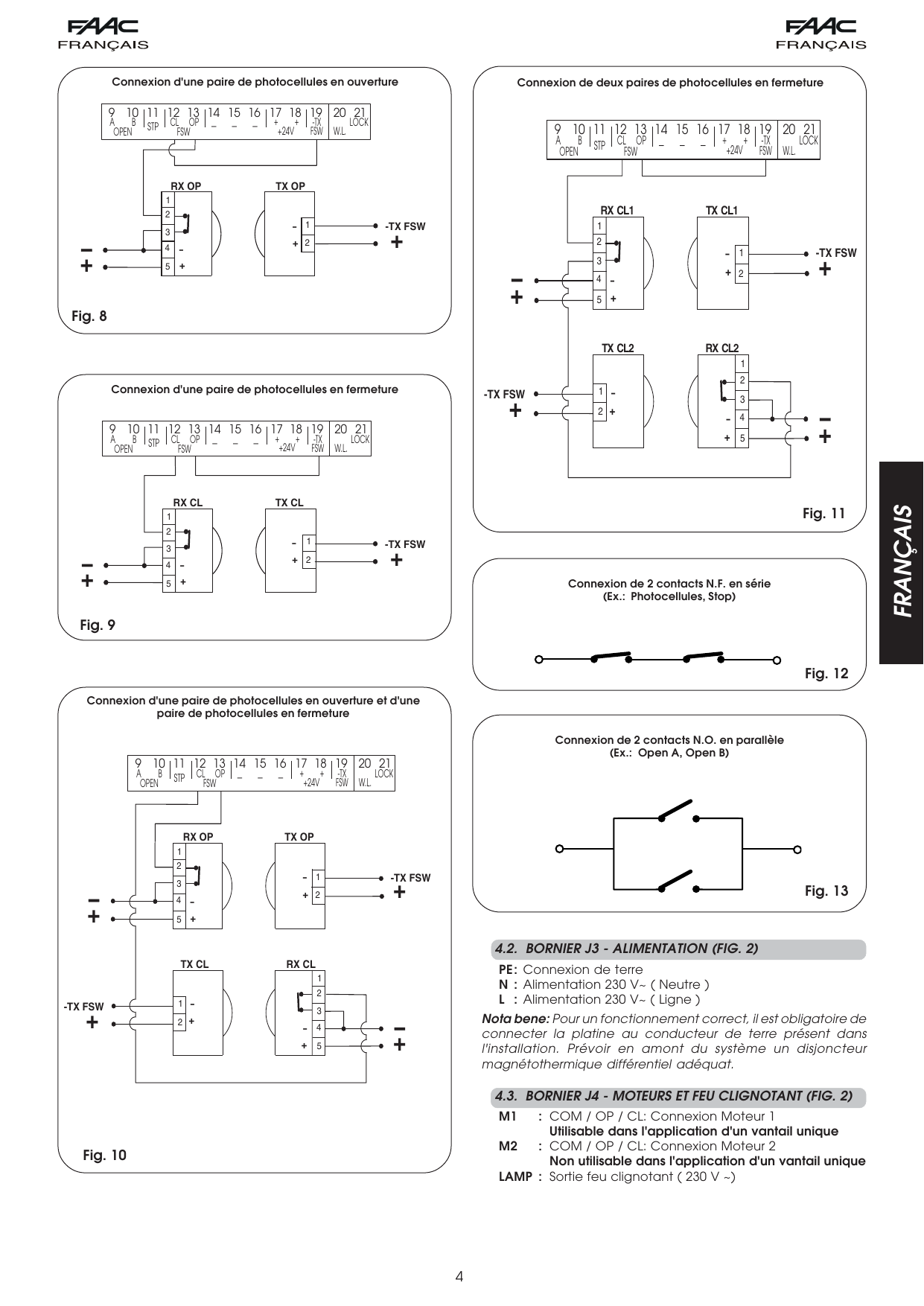

FAAC préconise l'utilisation du schéma de la fig. 4 (en cas d'obstacles fixes en ouverture) ou du schéma de la fig. 5 (absence d'obstacles fixes).

N.B. Si deux dispositifs ou plus ont la même fonction (ouverture ou fermeture), il faut les connecter en série entre eux (voir fig. 12). Il est nécessaire d'utiliser des contacts N.F.

4.2. Bornier J3 - Alimentation (fig. 2)

• PE : Connexion de terre
• N : Alimentation 230 V~ (Neutre)
• L : Alimentation 230 V~ (Ligne)

4.3. Bornier J4 - Moteurs et feu clignotant (fig. 2)

• M1 : COM / OP / CL — Connexion Moteur 1. Utilisable dans l'application d'un vantail unique.
• M2 : COM / OP / CL — Connexion Moteur 2. Non utilisable dans l'application d'un vantail unique.
• LAMP : Sortie feu clignotant (230 V~)

4.4. Bornier J1 - Accessoires (fig. 2)

• OPEN A - Commande d'« Ouverture Totale » (N.O.) : on désigne par là tout générateur d'impulsion (poussoir, detector, etc.) qui, en fermant un contact, commande l'ouverture et/ou la fermeture des deux vantaux du portail. Pour installer plusieurs générateurs d'impulsion d'ouverture totale, connecter les contacts N.O. en parallèle (fig. 13).
• OPEN B - Commande d'« Ouverture partielle » (N.O.) / Fermeture : on désigne par là tout générateur d'impulsion (poussoir, detector, etc.) qui, en fermant un contact, commande l'ouverture et/ou la fermeture du vantail commandé par le moteur M1. Dans les logiques B et C, il commande toujours la fermeture des deux vantaux. Pour installer plusieurs générateurs d'impulsion d'ouverture partielle, connecter les contacts N.O. en parallèle (fig. 13).
• STP - Contact de STOP (N.F.) : on désigne par là tout dispositif (ex. : poussoir) qui, en ouvrant un contact, peut arrêter le mouvement du portail. Pour installer plusieurs dispositifs de STOP, connecter les contacts N.F. en série (voir fig. 12). Nota bene : Si on ne connecte aucun dispositif de STOP, ponter les bornes STP et -.
• CL FSW - Contact des sécurités en fermeture (N.F.) : La fonction des sécurités en fermeture est de protéger la zone concernée contre le mouvement des vantaux durant la phase de fermeture. Dans les logiques E-A-S-EP-AP-SP, durant la phase de fermeture, les sécurités intervertissent le mouvement des vantaux du portail, ou arrêtent et intervertissent le mouvement à leur désengagement (voir programmation avancée Chap. 5.2.). Dans les logiques B et C, durant le cycle de fermeture, elles interrompent le mouvement. Elles n'interviennent jamais durant le cycle d'ouverture. Les sécurités de fermeture, si elles sont engagées avec le portail ouvert, empêchent le mouvement de fermeture des vantaux. Nota bene : Si on ne connecte aucun dispositif de sécurité en fermeture, ponter les bornes CL et -TX FSW (fig. 7).
• OP FSW - Contact des sécurités en ouverture (N.F.) : La fonction des sécurités en ouverture est de protéger la zone concernée contre le mouvement des vantaux durant la phase d'ouverture. Dans les logiques E-A-S-EP-AP-SP, durant la phase de fermeture, les sécurités intervertissent le mouvement des vantaux du portail. Dans les logiques B et C, durant le cycle d'ouverture, elles interrompent le mouvement. Elles n'interviennent jamais durant le cycle de fermeture. Les sécurités d'ouverture, si elles sont engagées avec le portail fermé, empêchent le mouvement d'ouverture des vantaux. Nota bene : Si on ne connecte aucun dispositif de sécurité en ouverture, ponter les entrées OP et -TX FSW (fig. 7).
• – : Négatif alimentation des accessoires
• + - 24 Vcc : Positif alimentation des accessoires. Attention : La charge maxi des accessoires est de 500 mA. Pour calculer les absorptions, se reporter aux instructions de chaque accessoire.
• -TX FSW - Négatif alimentation des émetteurs photocellules : En utilisant cette borne pour la connexion du négatif de l'alimentation des émetteurs photocellules, on peut éventuellement utiliser la fonction FAILSAFE (voir programmation avancée Chap. 5.2.). Si on valide la fonction, la platine vérifie le fonctionnement des photocellules avant chaque cycle d'ouverture ou fermeture.

4.5. Bornier J5 - Lampe-témoin et électroserrure (fig. 2)

• W.L. - Alimentation lampe-témoin : Connecter entre cette borne et le +24V une lampe-témoin éventuelle à 24 Vcc - 3 W maxi. Pour ne pas compromettre le fonctionnement correct du système, ne pas dépasser la puissance indiquée.
• LOCK - Alimentation électroserrure : Connecter entre cette borne et le +24V une électroserrure éventuelle de 12 Vca.

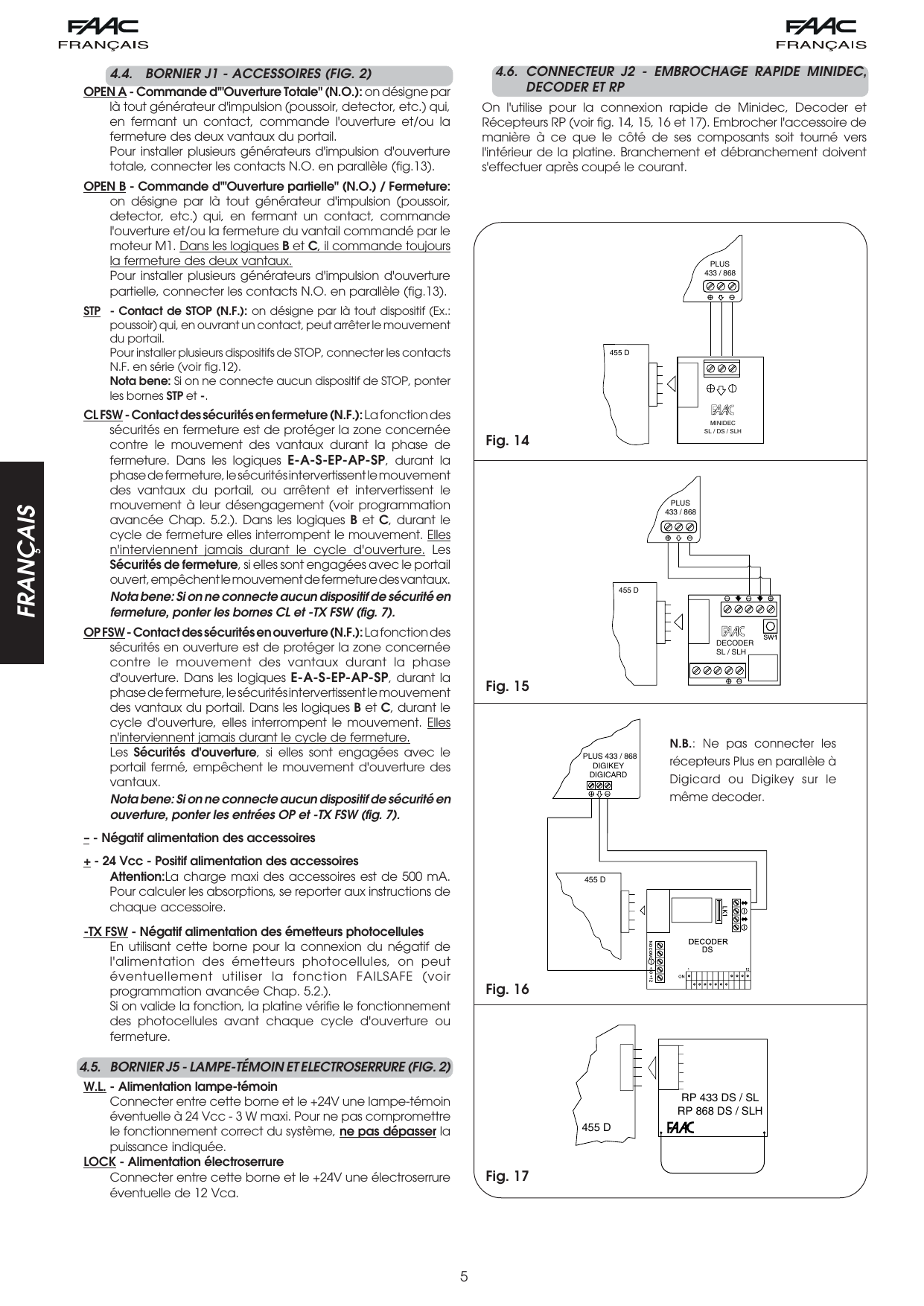

4.6. Connecteur J2 - Embrochage rapide Minidec, Decoder et RP

On l'utilise pour la connexion rapide de Minidec, Decoder et Récepteurs RP (voir fig. 14, 15, 16 et 17). Embrocher l'accessoire de manière à ce que le côté de ses composants soit tourné vers l'intérieur de la platine. Branchement et débranchement doivent s'effectuer après avoir coupé le courant.

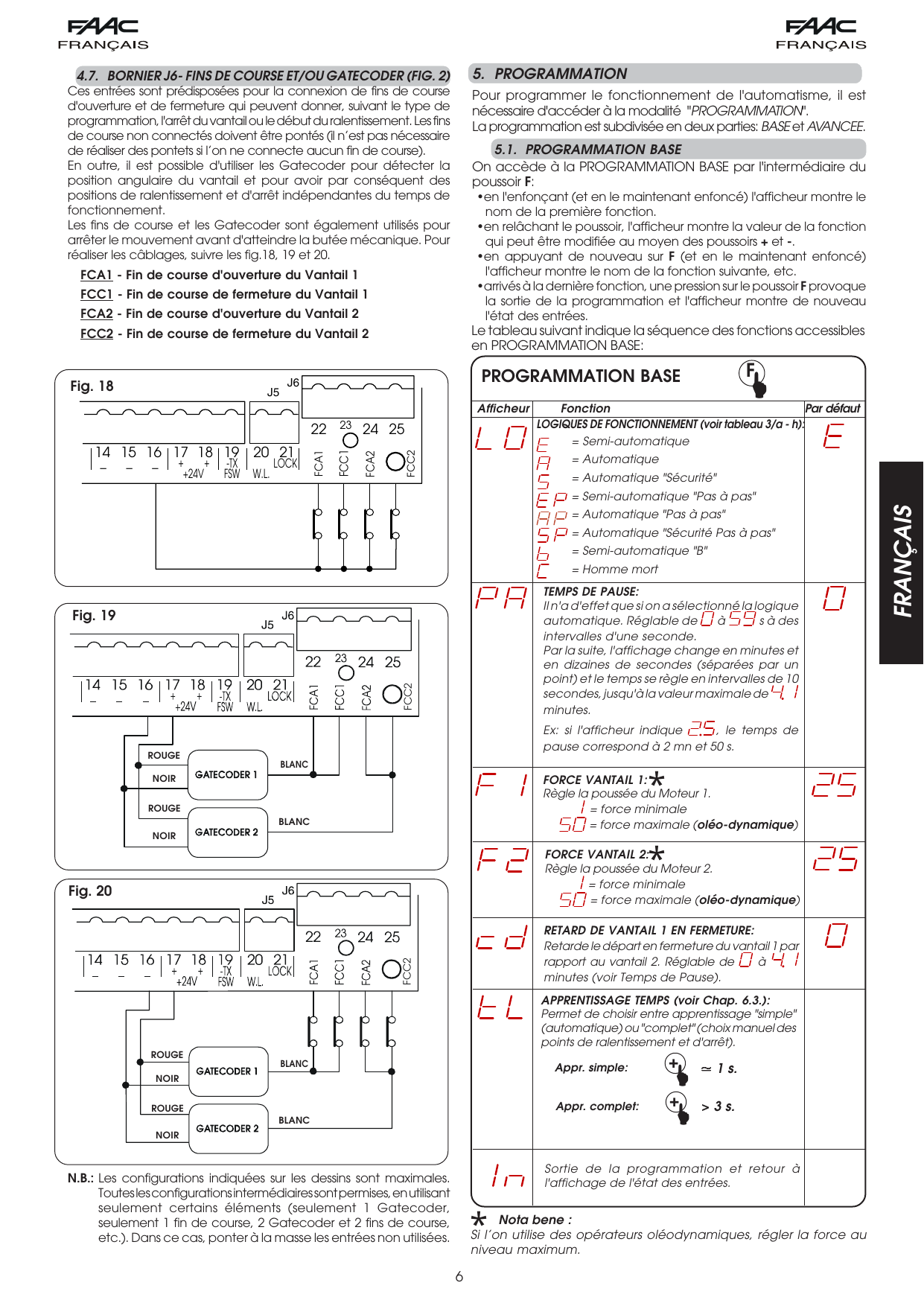

4.7. Bornier J6 - Fins de course et/ou Gatecoder (fig. 2)

Ces entrées sont prédisposées pour la connexion de fins de course d'ouverture et de fermeture qui peuvent donner, suivant le type de programmation, l'arrêt du vantail ou le début du ralentissement. Les fins de course non connectés doivent être pontés (il n'est pas nécessaire de réaliser des pontets si l'on ne connecte aucun fin de course).

En outre, il est possible d'utiliser les Gatecoder pour détecter la position angulaire du vantail et pour avoir par conséquent des positions de ralentissement et d'arrêt indépendantes du temps de fonctionnement. Les fins de course et les Gatecoder sont également utilisés pour arrêter le mouvement avant d'atteindre la butée mécanique. Pour réaliser les câblages, suivre les fig. 18, 19 et 20.

• FCA1 - Fin de course d'ouverture du Vantail 1
• FCC1 - Fin de course de fermeture du Vantail 1
• FCA2 - Fin de course d'ouverture du Vantail 2
• FCC2 - Fin de course de fermeture du Vantail 2

5. Programmation

Pour programmer le fonctionnement de l'automatisme, il est nécessaire d'accéder à la modalité « PROGRAMMATION ». La programmation est subdivisée en deux parties : BASE et AVANCEE.

5.1. Programmation Base

On accède à la PROGRAMMATION BASE par l'intermédiaire du poussoir F :

• en l'enfonçant (et en le maintenant enfoncé) l'afficheur montre le nom de la première fonction.
• en relâchant le poussoir, l'afficheur montre la valeur de la fonction qui peut être modifiée au moyen des poussoirs + et -.
• en appuyant de nouveau sur F (et en le maintenant enfoncé) l'afficheur montre le nom de la fonction suivante, etc.
• arrivés à la dernière fonction, une pression sur le poussoir F provoque la sortie de la programmation et l'afficheur montre de nouveau l'état des entrées.

Programmation Base

Fonction	Description / valeurs

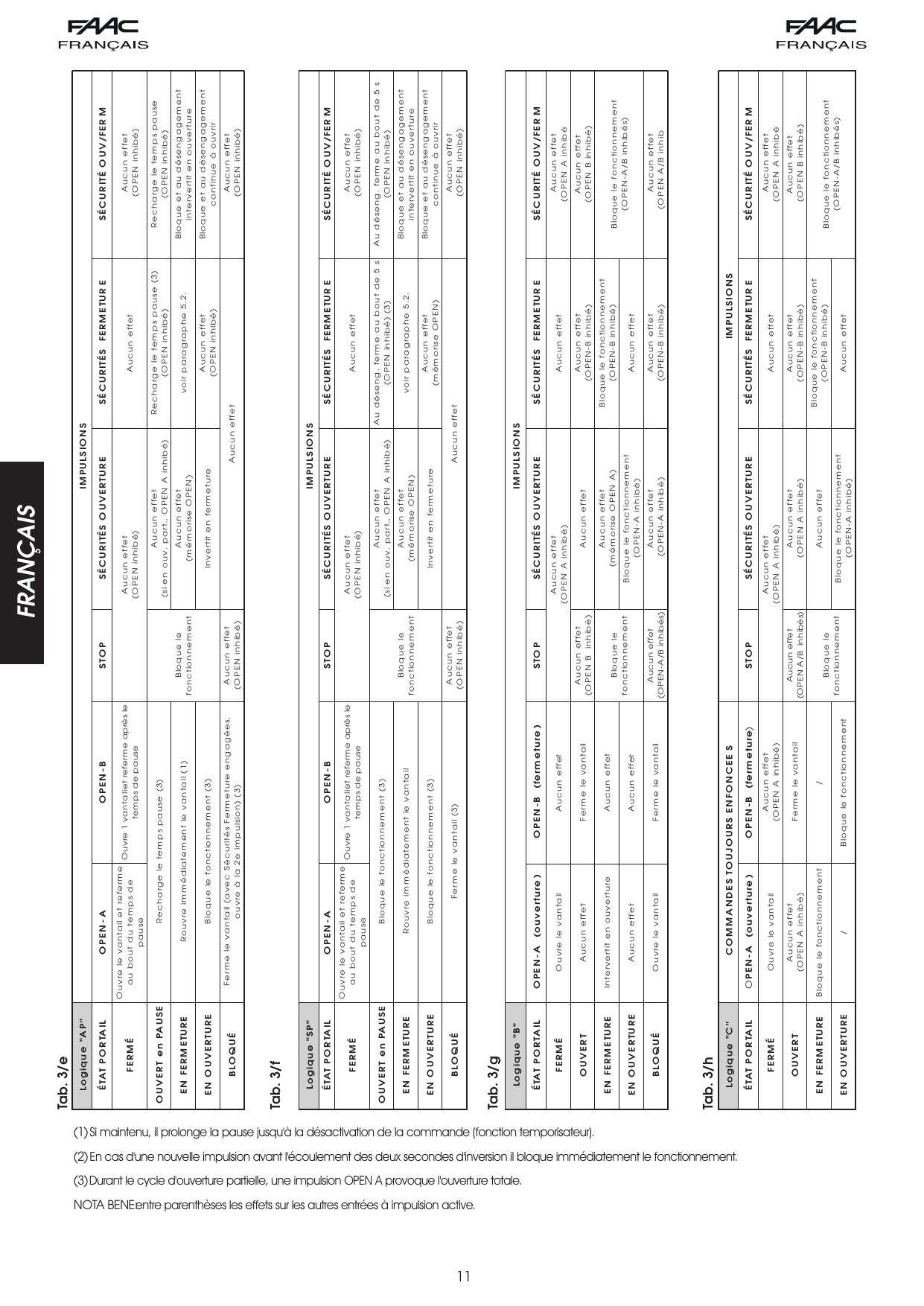

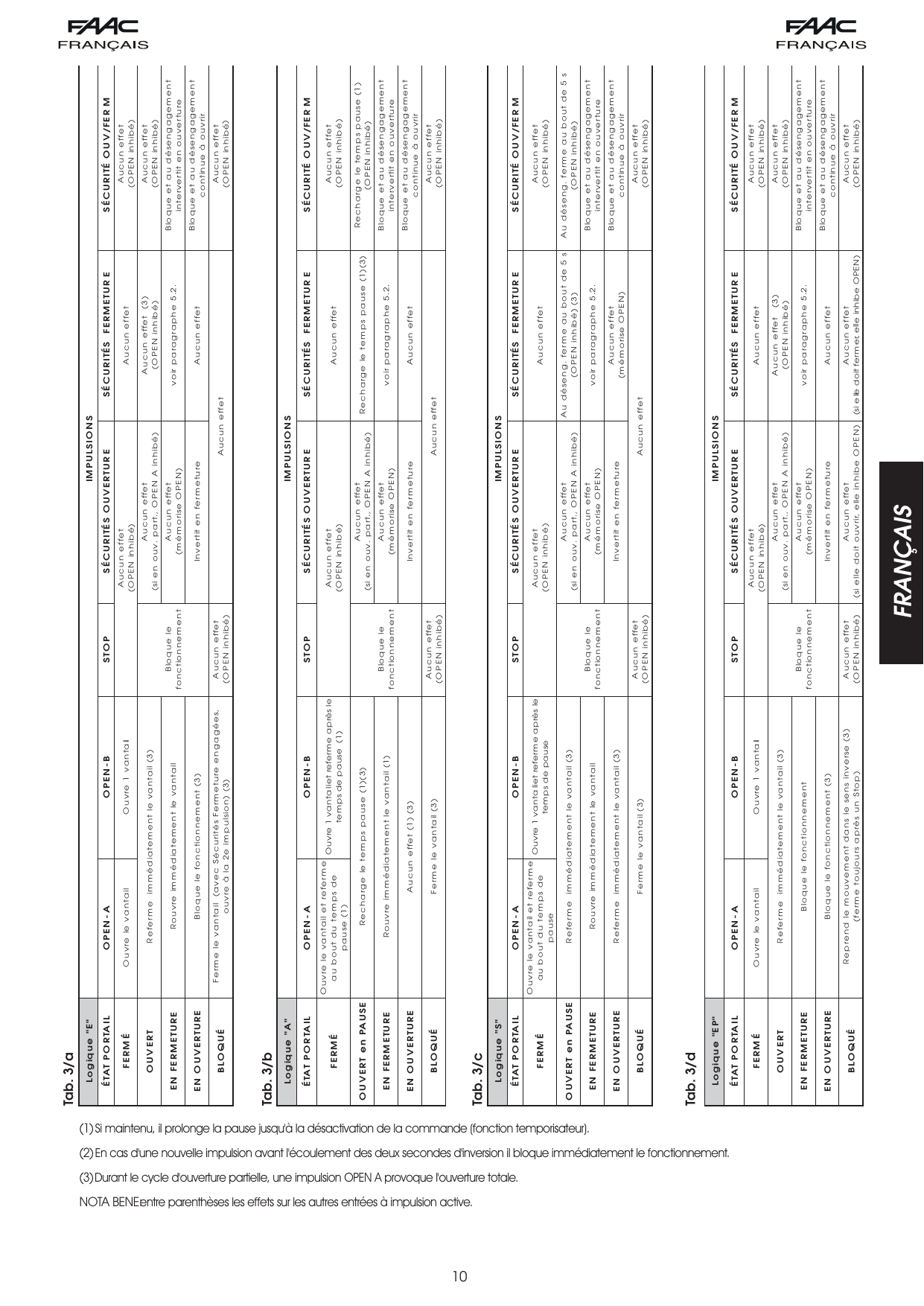

Logiques de fonctionnement (voir tableaux 3/a à 3/h)	E = Semi-automatique ; A = Automatique ; S = Automatique « Sécurité » ; EP = Semi-automatique « Pas à pas » ; AP = Automatique « Pas à pas » ; SP = Automatique « Sécurité Pas à pas » ; b = Semi-automatique « B » ; C = Homme mort. Par défaut : E
Temps de pause	N'a d'effet que si on a sélectionné la logique automatique. Réglable de 0 à 59 s à intervalles d'une seconde. Par la suite, l'affichage change en minutes et dizaines de secondes (séparées par un point) et le temps se règle en intervalles de 10 secondes, jusqu'à la valeur maximale de 4.1 minutes. Ex : si l'afficheur indique 2.5, le temps de pause correspond à 2 mn et 50 s. Par défaut : 0
Force vantail 1	Règle la poussée du Moteur 1. 1 = force minimale ; 50 = force maximale (oléo-dynamique). Par défaut : 25
Force vantail 2	Règle la poussée du Moteur 2. 1 = force minimale ; 50 = force maximale (oléo-dynamique). Par défaut : 25
Retard de vantail 1 en fermeture	Retarde le départ en fermeture du vantail 1 par rapport au vantail 2. Réglable de 0 à 4.1 minutes (voir Temps de Pause). Par défaut : 0
Apprentissage temps (voir Chap. 6.3.)	Permet de choisir entre apprentissage « simple » (automatique, + maintenu ≈ 1 s) ou « complet » (choix manuel des points de ralentissement et d'arrêt, + maintenu > 3 s).
In	Sortie de la programmation et retour à l'affichage de l'état des entrées.

5.2. Programmation Avancée

Pour accéder à la PROGRAMMATION AVANCEE, appuyer sur le poussoir F et, en le maintenant enfoncé, appuyer sur le poussoir + :

• en relâchant le poussoir + l'afficheur montre le nom de la première fonction.
• en relâchant également le poussoir F, l'afficheur montre la valeur de la fonction qui peut être modifiée au moyen des poussoirs + et -.
• en appuyant sur le poussoir F (et en le maintenant enfoncé) l'afficheur montre le nom de la fonction suivante, en le relâchant il affiche la valeur qui peut être modifiée au moyen des poussoirs + et -.
• arrivés à la dernière fonction, une pression sur le poussoir F provoque la sortie de la programmation et l'afficheur montre de nouveau l'état des entrées.

Programmation Avancée

Fonction	Description	Par défaut
Couple maximal au démarrage	Les moteurs travaillent au couple maximal (en ignorant le réglage du couple) durant l'instant initial du mouvement. Utile pour les vantaux lourds. Y = Active / no = Exclue.	no
Coup final en fermeture	Les moteurs sont activés pendant 1 s à pleine vitesse pour faciliter l'enclenchement de l'électroserrure. Y = Active / no = Exclue.	no
Coup d'inversion	Lorsque le portail est fermé, avant l'ouverture, les moteurs poussent en fermeture pendant 2 s, facilitant le déclenchement de l'électroserrure. Y = Active / no = Exclue.	no
Retard de vantail 2 en ouverture (2 s)	Permet le départ retardé (en ouverture) du vantail 2, en évitant les interférences entre les vantaux. Y = Active / no = Exclue.	no
Fail safe	L'activation de la fonction valide un test de fonctionnement des photocellules avant chaque mouvement du portail. Si le test échoue (photocellules hors service) le portail ne commence pas le mouvement. Y = Active / no = Exclue.	no
Pré-clignotement (5 s)	Permet d'activer la lampe clignotante pendant 5 s avant le début du mouvement. Y = Active / no = Exclue.	no
Electroserrure sur le vantail 2	Permet d'utiliser l'électroserrure sur le vantail 2 à la place du vantail 1. Y = Active / no = Exclue.	no
Lampe-témoin	Avec la sélection 0, la sortie fonctionne comme une lampe-témoin standard (allumée en ouverture et pause, feu clignotant en fermeture, éteinte lorsque le portail est fermé). Des chiffres différents correspondent au temps supplémentaire par rapport au temps normal de travail (ouverture ou fermeture) durant lequel la sortie pourra être utilisée, par l'intermédiaire d'un relais, pour alimenter une lampe de courtoisie. Le temps est réglable de 1 à 59 s en pas de 1 s, et de 1.0 à 4.1 mn en pas de 10 s. 0 = Lampe-témoin standard ; de 1 à 4.1 = Sortie temporisée.	0
Les photocellules de fermeture intervertissent au désengagement	Activer cette fonction si on souhaite que les photocellules de fermeture bloquent le mouvement et l'intervertissent au désengagement. Par défaut, elles intervertissent immédiatement. Y = Active / no = Exclue.	no
Fonction A.D.M.A.P.	En activant cette fonction, on obtient un fonctionnement des sécurités conforme à la norme française NFP 25/362. Y = Active / no = Exclue.	no
Demande d'assistance (associée à la fonction successive)	Si elle est activée, au bout du compte à rebours (programmable avec la fonction successive « Programmation cycles »), elle effectue un pré-clignotement de 8 s à chaque impulsion d'Open (demande d'intervention). Elle peut être utile pour programmer des interventions d'entretien programmé. Y = Active / no = Exclue.	no
Programmation cycles	Permet de programmer un compte à rebours des cycles de fonctionnement de l'installation. Programmable (en milliers) de 0 à 99 mille cycles. La valeur affichée se met à jour avec la succession des cycles. La fonction peut être utilisée pour vérifier l'usage de la platine ou pour se servir de la « Demande d'assistance ».	0
Sensibilité anti-écrasement	En cas de fonctionnement avec un gatecoder, il règle la sensibilité anti-écrasement. Y = Basse / no = Haute.	—
Temps de fonctionnement supplémentaire	En cas de fonctionnement sans gatecoder ni fin de course, en cas d'inversion, si le vantail n'atteint pas la butée, en activant cette fonction, on peut augmenter le temps de fonctionnement. Y = Active / no = Exclue.	—
In	Sortie de la programmation et retour à l'affichage de l'état des entrées.	—

6. Mise en fonction

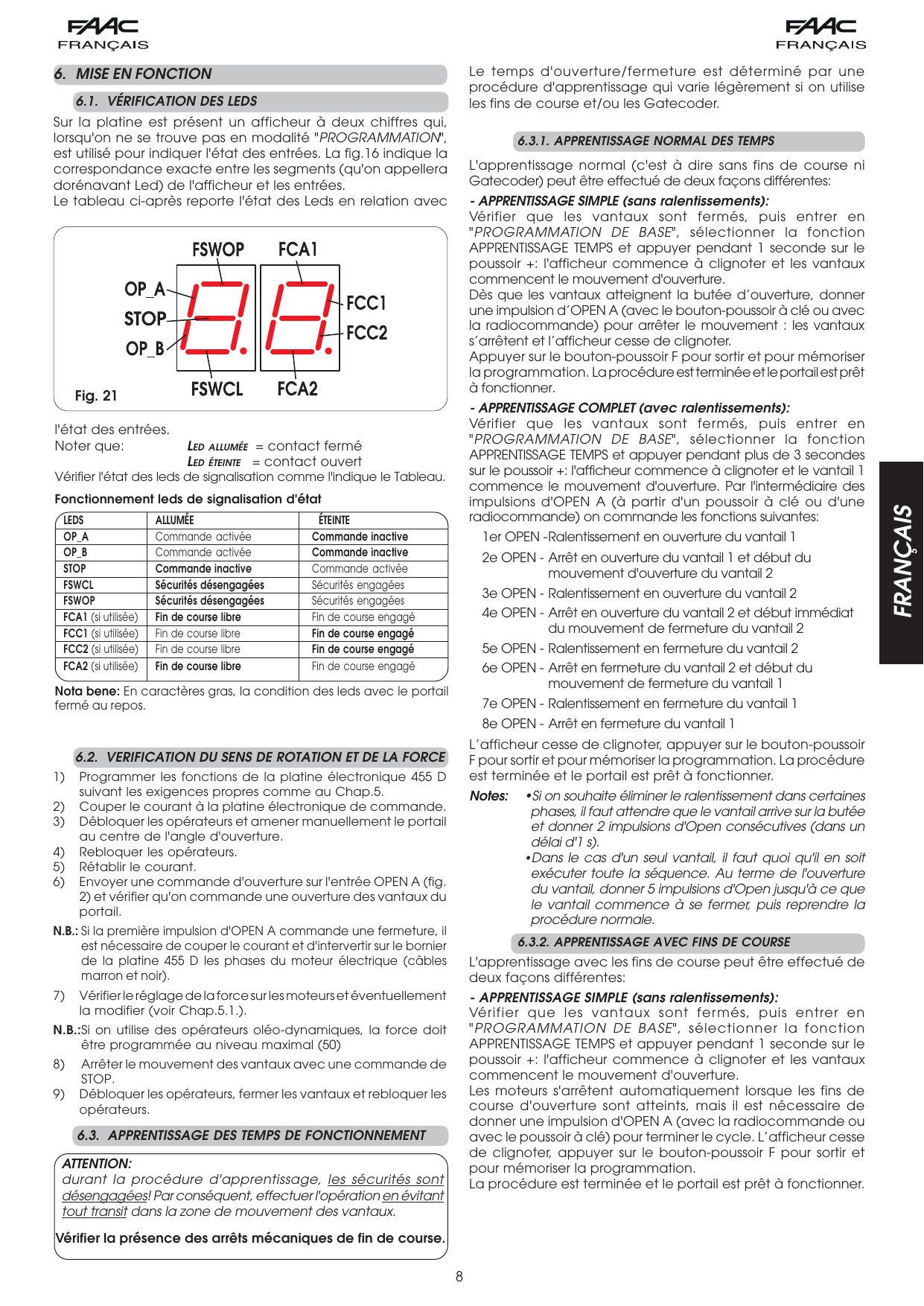

6.1. Vérification des LEDs

Sur la platine est présent un afficheur à deux chiffres qui, lorsqu'on ne se trouve pas en modalité « PROGRAMMATION », est utilisé pour indiquer l'état des entrées. La fig. 21 indique la correspondance exacte entre les segments (qu'on appellera dorénavant Led) de l'afficheur et les entrées.

Noter que : LED ALLUMÉE = contact fermé ; LED ÉTEINTE = contact ouvert.

Fonctionnement leds de signalisation d'état

LEDS	Allumée	Éteinte
OP_A	Commande activée	Commande inactive
OP_B	Commande activée	Commande inactive
STOP	Commande inactive	Commande activée
FSWCL	Sécurités désengagées	Sécurités engagées
FSWOP	Sécurités désengagées	Sécurités engagées
FCA1 (si utilisée)	Fin de course libre	Fin de course engagé
FCC1 (si utilisée)	Fin de course libre	Fin de course engagé
FCC2 (si utilisée)	Fin de course libre	Fin de course engagé
FCA2 (si utilisée)	Fin de course libre	Fin de course engagé

Nota bene : En caractères gras, la condition des leds avec le portail fermé au repos.

6.2. Vérification du sens de rotation et de la force

1. Programmer les fonctions de la platine électronique 455 D suivant les exigences propres comme au Chap. 5.
2. Couper le courant à la platine électronique de commande.
3. Débloquer les opérateurs et amener manuellement le portail au centre de l'angle d'ouverture.
4. Rebloquer les opérateurs.
5. Rétablir le courant.
6. Envoyer une commande d'ouverture sur l'entrée OPEN A (fig. 2) et vérifier qu'on commande une ouverture des vantaux du portail.

1. Vérifier le réglage de la force sur les moteurs et éventuellement la modifier (voir Chap. 5.1.).

1. Arrêter le mouvement des vantaux avec une commande de STOP.
2. Débloquer les opérateurs, fermer les vantaux et rebloquer les opérateurs.

6.3. Apprentissage des temps de fonctionnement

Le temps d'ouverture/fermeture est déterminé par une procédure d'apprentissage qui varie légèrement si on utilise les fins de course et/ou les Gatecoder.

6.3.1. Apprentissage normal des temps

L'apprentissage normal (c'est-à-dire sans fins de course ni Gatecoder) peut être effectué de deux façons différentes :

Apprentissage simple (sans ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION DE BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant 1 seconde sur le poussoir + : l'afficheur commence à clignoter et les vantaux commencent le mouvement d'ouverture. Dès que les vantaux atteignent la butée d'ouverture, donner une impulsion d'OPEN A (avec le bouton-poussoir à clé ou avec la radiocommande) pour arrêter le mouvement : les vantaux s'arrêtent et l'afficheur cesse de clignoter. Appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner.

Apprentissage complet (avec ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION DE BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant plus de 3 secondes sur le poussoir + : l'afficheur commence à clignoter et le vantail 1 commence le mouvement d'ouverture. Par l'intermédiaire des impulsions d'OPEN A (à partir d'un poussoir à clé ou d'une radiocommande) on commande les fonctions suivantes :

1. 1er OPEN — Ralentissement en ouverture du vantail 1
2. 2e OPEN — Arrêt en ouverture du vantail 1 et début du mouvement d'ouverture du vantail 2
3. 3e OPEN — Ralentissement en ouverture du vantail 2
4. 4e OPEN — Arrêt en ouverture du vantail 2 et début immédiat du mouvement de fermeture du vantail 2
5. 5e OPEN — Ralentissement en fermeture du vantail 2
6. 6e OPEN — Arrêt en fermeture du vantail 2 et début du mouvement de fermeture du vantail 1
7. 7e OPEN — Ralentissement en fermeture du vantail 1
8. 8e OPEN — Arrêt en fermeture du vantail 1

L'afficheur cesse de clignoter, appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner.

Notes :

• Si on souhaite éliminer le ralentissement dans certaines phases, il faut attendre que le vantail arrive sur la butée et donner 2 impulsions d'Open consécutives (dans un délai d'1 s).
• Dans le cas d'un seul vantail, il faut quoi qu'il en soit exécuter toute la séquence. Au terme de l'ouverture du vantail, donner 5 impulsions d'Open jusqu'à ce que le vantail commence à se fermer, puis reprendre la procédure normale.

6.3.2. Apprentissage avec fins de course

L'apprentissage avec les fins de course peut être effectué de deux façons différentes :

Apprentissage simple (sans ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION DE BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant 1 seconde sur le poussoir + : l'afficheur commence à clignoter et les vantaux commencent le mouvement d'ouverture. Les moteurs s'arrêtent automatiquement lorsque les fins de course d'ouverture sont atteints, mais il est nécessaire de donner une impulsion d'OPEN A (avec la radiocommande ou avec le poussoir à clé) pour terminer le cycle. L'afficheur cesse de clignoter, appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner.

Apprentissage complet (avec ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION DE BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant plus de 3 secondes sur le poussoir + : l'afficheur commence à clignoter et le vantail 1 commence le mouvement d'ouverture. Les vantaux ralentissent automatiquement lorsque les fins de course sont atteints, il est donc suffisant d'informer l'appareillage du fait que les butées sont atteintes par l'intermédiaire des impulsions d'OPEN A (à partir d'une radiocommande ou d'un poussoir à clé) :

• FCA1 — Ralentissement en ouverture du vantail 1
• 1er OPEN — Arrêt en ouverture du vantail 1 et début du mouvement d'ouverture du vantail 2
• FCA2 — Ralentissement en ouverture du vantail 2
• 2e OPEN — Arrêt en ouverture du vantail 2 et début immédiat du mouvement de fermeture du vantail 2
• FCC2 — Ralentissement en fermeture du vantail 2
• 3e OPEN — Arrêt en fermeture du vantail 2 et début mouvement de fermeture du vantail 1
• FCC1 — Ralentissement en fermeture du vantail 1
• 4e OPEN — Arrêt en fermeture du vantail 1

L'afficheur cesse de clignoter, appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner.

Notes :

• Si on souhaite éliminer le ralentissement dans certaines phases, il faut donner une impulsion d'Open dans un délai d'1 s à partir du moment où les fins de course sont atteints.
• Si certains fins de course ne sont pas installés, faire commencer le ralentissement correspondant par une impulsion d'Open (qui substitue le fin de course).
• Dans le cas d'un seul vantail, il faut quoi qu'il en soit exécuter toute la séquence. Au terme de l'ouverture du vantail, donner 5 impulsions d'Open jusqu'à ce que le vantail commence à se fermer, puis reprendre la procédure normale.

6.3.3. Apprentissage des temps avec Gatecoder

L'apprentissage avec le Gatecoder peut être effectué de deux façons différentes :

Apprentissage simple (avec ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION DE BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant 1 seconde sur le poussoir + : l'afficheur commence à clignoter et les vantaux commencent le mouvement d'ouverture. Le mouvement s'arrête automatiquement lorsque la butée d'ouverture est atteinte et que l'afficheur cesse de clignoter. Appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner en utilisant un ralentissement fixe.

Apprentissage complet (avec ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION DE BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant plus de 3 secondes sur le poussoir + : l'afficheur commence à clignoter et le vantail 1 commence le mouvement d'ouverture. Par l'intermédiaire des impulsions d'OPEN A (à partir d'une radiocommande ou d'un poussoir à clé) on commande les fonctions suivantes :

1. 1er OPEN — Ralentissement en ouverture du vantail 1 (il s'arrête automatiquement lorsque la butée est atteinte)
2. 2e OPEN — Début du mouvement d'ouverture du vantail 2
3. 3e OPEN — Ralentissement en ouverture du vantail 2 (il s'arrête automatiquement lorsque la butée est atteinte)
4. 4e OPEN — Début du mouvement de fermeture du vantail 2
5. 5e OPEN — Ralentissement en fermeture du vantail 2 (il s'arrête automatiquement lorsque la butée est atteinte)
6. 6e OPEN — Début du mouvement de fermeture du vantail 1
7. 7e OPEN — Ralentissement en fermeture du vantail 1 (il s'arrête automatiquement lorsque la butée est atteinte)
8. 8e OPEN — Fin d'apprentissage

L'afficheur cesse de clignoter, appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner.

Notes :

• L'impulsion de ralentissement doit être donnée avec une certaine avance par rapport à la butée pour éviter que le vantail ne l'atteigne à pleine vitesse (elle serait dans ce cas interprétée comme un obstacle).
• Dans le cas d'un seul vantail, il faut quoi qu'il en soit exécuter toute la séquence. Au terme de l'ouverture du vantail, donner 5 impulsions d'Open jusqu'à ce que le vantail commence à se fermer, puis reprendre la procédure normale.

6.3.4. Apprentissage des temps avec Gatecoder + fin de course

L'apprentissage avec Gatecoder + fin de course peut être effectué de deux façons différentes :

Apprentissage simple (sans ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant 1 seconde sur le bouton-poussoir + : l'afficheur commence à clignoter et les vantaux commencent le mouvement d'ouverture. Les moteurs s'arrêtent automatiquement lorsque les fins de course d'ouverture sont atteints et l'afficheur cesse de clignoter ; appuyer sur le bouton-poussoir F pour sortir et pour mémoriser la programmation. La procédure est terminée et le portail est prêt à fonctionner. Le Gatecoder est uniquement utilisé comme capteur d'obstacle.

Apprentissage complet (avec ralentissements) : Vérifier que les vantaux sont fermés, puis entrer en « PROGRAMMATION BASE », sélectionner la fonction APPRENTISSAGE TEMPS et appuyer pendant plus de 3 secondes sur le bouton-poussoir + : l'afficheur commence à clignoter et le vantail 1 commence le mouvement d'ouverture. Les vantaux ralentissent automatiquement lorsque les fins de course d'ouverture sont atteints, et par l'intermédiaire d'impulsions d'OPEN A (à partir de la radiocommande ou du bouton-poussoir à clé), on commande les fonctions suivantes :

• FCA1 — Ralentissement en ouverture vantail 1 (arrêt automatique lorsque la butée est atteinte)
• 1er OPEN — Début du mouvement d'ouverture vantail 2
• FCA2 — Ralentissement en ouverture vantail 2 (arrêt automatique lorsque la butée est atteinte)
• 2e OPEN — Début du mouvement de fermeture vantail 2
• FCC2 — Ralentissement en fermeture vantail 2 (arrêt automatique lorsque la butée est atteinte)
• 3e OPEN — Début du mouvement de fermeture vantail 1
• FCC1 — Ralentissement en fermeture vantail 1 (arrêt automatique lorsque la butée est atteinte)
• 4e OPEN — Fin d'apprentissage

L'afficheur cesse de clignoter, appuyer sur le bouton-poussoir F pour sortir et mémoriser la programmation. La procédure est terminée et le portail est prêt pour le fonctionnement normal.

Notes :

• Si certains fins de course ne sont pas installés, faire commencer le ralentissement correspondant par une impulsion d'Open (qui substitue le fin de course).
• Dans le cas d'un seul vantail, il faut quoi qu'il en soit exécuter toute la séquence. Au terme de l'ouverture du vantail, donner 5 impulsions d'Open jusqu'à ce que le vantail commence à se fermer, puis reprendre la procédure normale.

7. Essai de l'automatisme

Au terme de la programmation, contrôler le fonctionnement correct de l'installation. Vérifier surtout le réglage adéquat de la force et l'intervention correcte des dispositifs de sécurité.

Tableaux des logiques de fonctionnement

Les tableaux 3/a à 3/h décrivent, pour chaque logique de fonctionnement, le comportement de l'automatisme selon l'état du portail (Fermé, Ouvert, En fermeture, En ouverture, En pause, Bloqué) et l'impulsion ou la sécurité activée (OPEN A, OPEN B, Stop, Sécurités ouverture, Sécurités fermeture, Sécurités ouv./ferm.).
