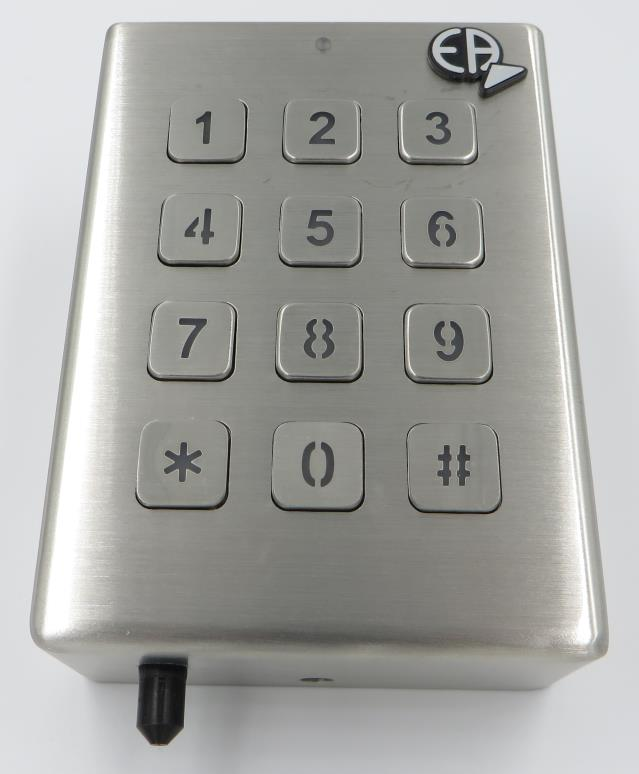

Notice EUROPE AUTOMATISMES CLEA2

CLEA2 INOX

Clavier Rétro-éclairé à code radio 433 MHZ avec 4 canaux, boîtier INOX

Date de création : 11/05/2020

Nouveautés

• Rétro-éclairage des touches
• Leds bicolores Rouge et Verte
• Boîtier Inox

Sommaire

1. Caractéristiques techniques
   • 1.1. Spécifications
   • 1.2. Consommation
   • 1.3. Schéma des côtes
2. Fonctionnement du clavier
3. Programmation du clavier et exemples
   • 3.1. Enregistrement du code d'émission DIPS SWITCHS
   • 3.2. Enregistrement du code maître
   • 3.3. Enregistrement d'un code utilisation
   • 3.4. Effacement d'un code utilisateur
   • 3.5. RESET configuration usine
4. Sécurité
5. Entretien

1. Caractéristiques techniques CLEA2

1.1. Spécifications

• Fréquence d'émission : 433 Mhz
• Nombre de canaux : 4 (touches 1 à 4 après l'entrée du code)
• 1 code maître (code usine 0000)
• 8 codes utilisateurs possibles
• Possibilité de ne valider que certains canaux sur le code maître comme sur les codes utilisateurs
• Led Bicolore Rouge et Verte
  • rouge : visualisation de l'émission et de programmation
  • verte : témoin d'appui sur les touches
• Rétro-éclairage des touches du clavier numérique. Elles s'allument lorsqu'une touche du clavier est activée.
• Alimentation : pile 9 V

1.2. Consommation du clavier radio

Clavier en veille	≈ 5 µA
Clavier allumé en attente d'un appui sur une touche	de 5 à 8 mA
Clavier en émission	de 1 à 3 mA
Clavier en mode programmation	≈ 12 mA

1.3. Paramètres d'usine

• Code maître : 0000
• 4 canaux validés
• Code d'émission programmé : 1010101010XX
  • Le code 1010101010 est le codage d'usine des télécommandes en 433 Mhz.
  • Le XX représente le canal d'émissions :
    • 10 canal 1
    • 01 canal 2
    • 11 canal 3
    • 00 canal 4

1.4. Dimensions du boitier Inox CLEA2

Hauteur	116 mm
Largeur	83 mm
Épaisseur	35 mm

2. Fonctionnement du clavier CLEA2

• Le code maître ainsi que les codes utilisateurs (codes à 4 chiffres) servent à commander l'émission du clavier.
• L'activation d'une touche réveille le clavier pour 10 secondes max. Ce temps est reconduit à chaque pression d'une touche.
• L'entrée d'un code de transmission valide à 4 chiffres fait clignoter lentement la LED rouge en attendant l'appui sur la touche du canal à émettre qui fera clignoter rapidement la led rouge pour signaler l'émission radio.
  • Si le canal demandé est valide le clavier émettra le code correspondant pendant 1.5 secondes et attendra pendant 10 secondes l'appui d'une autre touche de canal valide.
  • Si le canal ou la touche activée ne sont pas valides, le clavier se mettra au repos instantanément.

Pour que cet état s'arrête, appuyer sur une touche non programmée ou sur la touche #.

Vos équipements compatibles EA (automatismes de garage, de portail, lumière, récepteur 433 Mhz…) vont être commandés en tapant votre code (maître ou esclave) puis la touche correspondante aux canaux sur le clavier (exclusivement touches 1, 2, 3 et 4).

3. Programmation du clavier CLEA2 en 3 étapes

• 3.1 Enregistrement du code d'émission (il correspond au Dip Switch de la télécommande).
• 3.2 Enregistrement du CODE MAITRE (il remplacera le CODE USINE 0000).
• 3.3 Enregistrement d'un CODE UTILISATEUR (jusqu'à 8 codes utilisateurs maxi.)

3.1. Enregistrement des DIPS SWITCHS

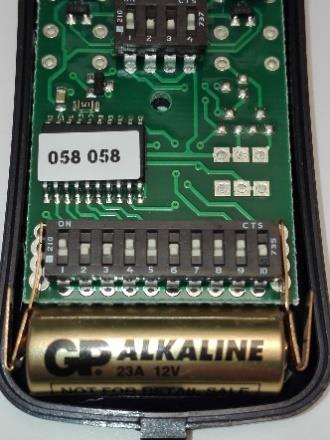

• Repérer le numéro des dips switchs en position ON qui se trouve dans la télécommande.
• Entrer en programmation : ✻ 2 #
• Taper le code maître (code usine : 0000)
• Taper la touche « 0 » : enregistrement du code d'émission
• Taper les touches correspondantes aux dips switchs relevés sur la position ON (de 1 à 10, le zéro étant considéré comme le dip switch N°10).
• Appuyer sur la touche ✻ pour valider
• Appuyer sur la touche # pour sortir de programmation

Exemple : Les dips switchs 1,4,5,7,8,9 de la télécommande sont sur ON

✻ 2 # 0 0 0 0 0 1 4 5 7 8 9 ✻ #   (dips switchs personnalisés)

3.2. Enregistrement du code maître

• Entrer en programmation : ✻ 2 #
• Taper le code maître (code usine : 0000)
• Taper la touche « 1 » : modification du code maître
• Entrer votre code maître personnalisé
• Appuyer sur la touche ✻ pour valider
• Appuyer sur la touche # pour sortir de programmation

Exemple : Avec le code maître personnalisé : 2016

✻ 2 # 0 0 0 0 1 2 0 1 6 ✻ #   (code maître personnalisé)

3.3. Enregistrement du code d'utilisation

• Entrer en programmation : ✻ 2 #
• Taper le code maître personnalisé
• Taper la touche « 2 » : programmation du code principal
• Entrer votre code d'utilisation personnalisé
• Appuyer sur la touche ✻ pour valider
• Appuyer sur la touche # pour sortir de programmation

Exemple : Code maître personnalisé : 2016 — Code d'utilisation personnalisé : 1983

✻ 2 # 2 0 1 6 2 1 9 8 3 ✻ #

Exemples de programmation

• a : mise en programmation
• b : code maître (0000)
• c : programme désiré (touche 1 ou de 2 à 9)
• d : nouveau code maître
• e : canaux non utilisés (option)
• f : validation

1^er Exemple

Le code maître est 1046 et ne fonctionne que sur le 2^ème canal. La combinaison sera la suivante :

✻ 2 #   0 0 0 0   1   1 0 4 6   1 3 4   ✻

2^ème Exemple

Le code principal est 1578 et fonctionne sur le 3^ème canal. Le code maître étant 1046. La combinaison sera la suivante :

✻ 2 #   1 0 4 6   2   1 5 7 8   1 2 4   ✻

3^ème Exemple

Le 3^ème code est 3290 et fonctionne sur le 2^ème et 4^ème canaux. Le code maître étant 1046. La combinaison sera la suivante :

✻ 2 #   1 0 4 6   3   3 2 9 0   1 3   ✻

3.4. Effacement d'un code

• Entrer en programmation : ✻ 2 #
• Taper le code maître
• Taper le numéro du code à supprimer
• Appuyer sur la touche # pour effacer ce code
• Appuyer sur la touche ✻ pour valider

Exemple : Le 3^ème code doit être effacé, le code maître est 1046. La combinaison sera la suivante :

✻ 2 # 1046 3 # ✻

3.5. RESET configuration usine

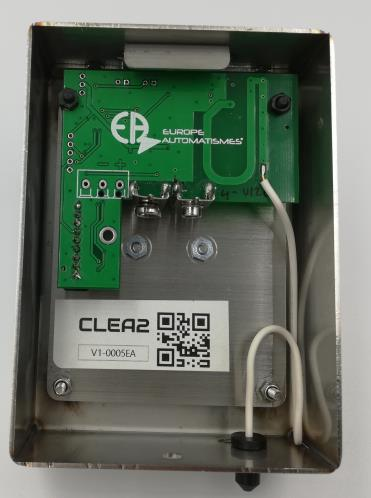

1. Ouvrir le clavier
2. Retirer la pile

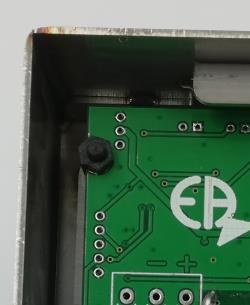

3. Ponter les trous 2 et 3 comme indiqué sur le dessin ci-contre.
4. Rebrancher la pile → La led verte s'allume.
5. Attendre (environ 3 secondes) jusqu'au clignotement (5 fois) de la led rouge.
6. Retirer le pontage des trous 2 et 3.

4. Sécurité

Le clavier CLEA2 est sécurisé contre les agressions extérieures et le vandalisme de la part des enfants (problème de déprogrammation des codes). En démontant le clavier il n'est pas possible d'envoyer une commande.

16 touches activées consécutivement sur le clavier bloquent celui-ci, si la combinaison de ces touches ne correspond pas à un code valide.

Ce blocage sera effectif pendant 2.5 minutes (la led rouge clignote).

Afin de réactiver les fonctions du clavier, seul un code valide sera admis. Le nombre d'erreurs permises sera ramené à 16. Dans le cas contraire, le clavier se bloque de nouveau.

5. Entretien

L'usure de la pile se manifeste par la diminution de l'intensité des touches du clavier. Une centaine de manœuvres reste possible avant de changer la pile.
