Notice ETME PIC4410

Produits concernés

Logo ETME Automatismes d'ouverture
ETME — Automatismes d'ouverture

ARMOIRE DE COMMANDE PIC 4410E

pour 1 Moteur Triphasé 400Vac ou 230Vac, ou 1 Moteur Monophasé 230Vac

NOTICE DE MISE EN SERVICE RAPIDE

62 Rue Berthie Albrecht — 94400 Vitry-sur-Seine
Tel : 01.46.82.11.00 / Fax : 01.46.82.11.04
Email : info@etme.com

Cette notice s'applique à une installation avec fins de course Finaux, et en mode manuel 1BP. Tout autre réglage, configuration spéciale, raccordement périphérique ou références normatives sont traités dans la notice technique.

1 - Montage mécanique

Produits, dimensions et presse-étoupes
Produits Type de coffret IP54 (dimensions extérieures) X (mm) Y (mm) Presse-étoupe 16 N°5 Presse-étoupe 16 N°6 Presse-étoupe 20 N°8 Remarque
PIC 4410E GP… plastique étanche horizontal 325×250×170 250 222 6 2 1 Percer les orifices de fixation à l'arrière du coffret (foret 5 mm)
PIC 4410E M… métal haut 300×400×200 250 350 x 8 3 Orifices de fixation à l'arrière déjà percés (diamètre 10 mm)

2 - Raccordement de la carte

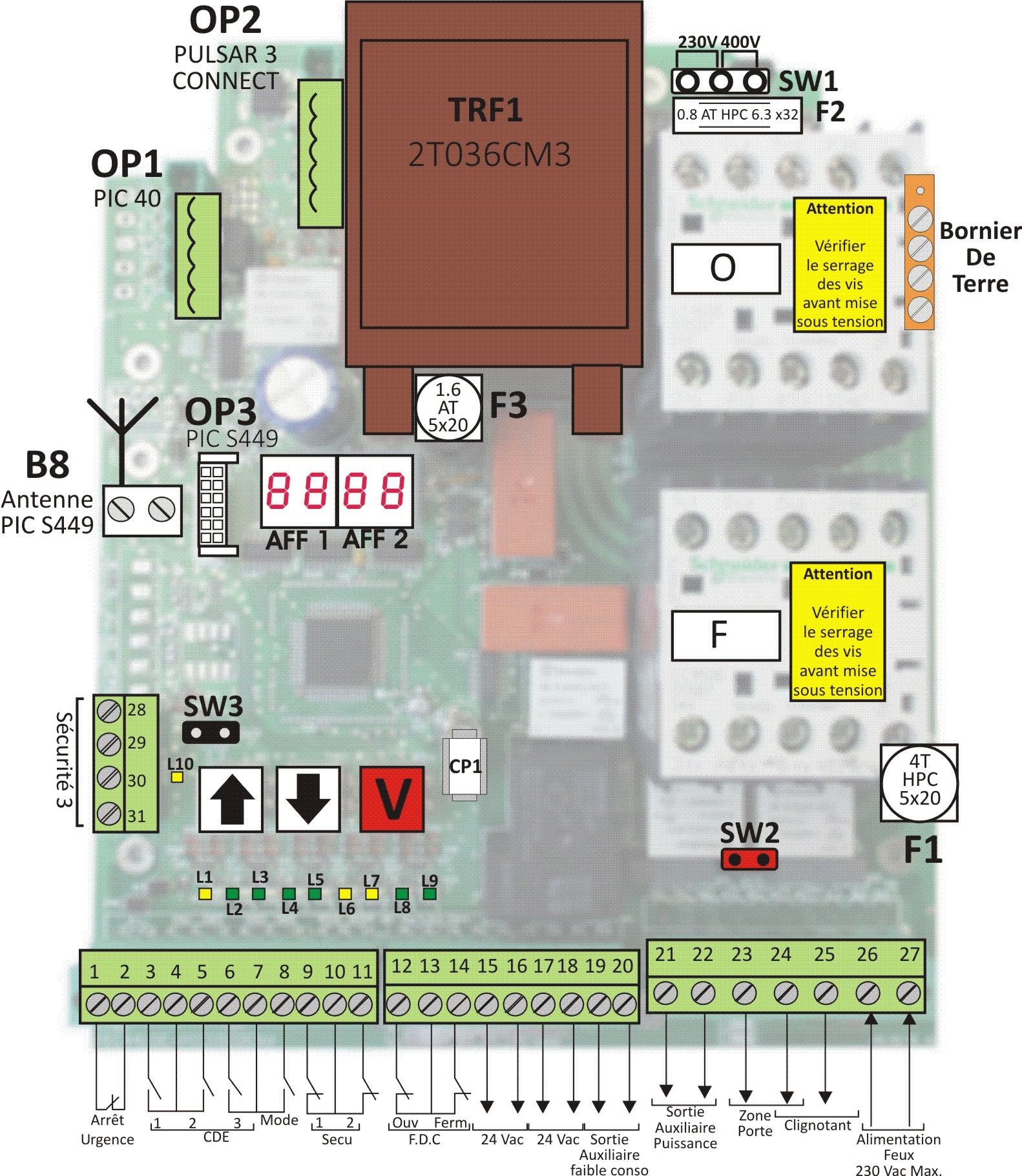

Schéma de la carte PIC 4410E : repères OP1 (PIC 40), OP2 (PULSAR 3 CONNECT), OP3 (PIC S449), B8 antenne, transformateur TRF1, fusibles F1/F2/F3, switches SW1/SW2/SW3, afficheurs AFF1/AFF2, boutons, LED L1 à L10 et borniers 1 à 31
Implantation et raccordement de la carte PIC 4410E

Repérage des bornes

  • Bornes 1-2 : Arrêt Urgence
  • Bornes 3 à 8 : CDE (commandes 1, 2, 3) et Mode
  • Bornes 9 à 11 : Sécurités (Secu 1 et 2)
  • Bornes 12 à 14 : F.D.C (Ouv / Ferm)
  • Bornes 15-18 : 24 Vac
  • Bornes 19-20 : Sortie Auxiliaire faible consommation
  • Bornes 21-22 : Sortie Auxiliaire Puissance
  • Bornes 23-24 : Zone Porte
  • Bornes 25 : Clignotant
  • Bornes 26-27 : Alimentation Feux 230 Vac Max.
  • Bornes 28 à 31 : Sécurité 3

Signification des LED

LED de la carte PIC 4410E
LEDDésignation
L1Arrêt d'urgence
L2Commande 1
L3Commande 2
L4Commande 3
L5Mode
L6Sécurité 1
L7Sécurité 2
L8FDC Pré-ouverture
L9FDC Pré-fermeture
L10Sécurité 3

Attention : Vérifier le serrage des vis avant mise sous tension.

Tension d'alimentation

Alimentation Triphasé 400Vac (SW1 sur 400) ou Triphasé 230Vac (SW1 sur 230)

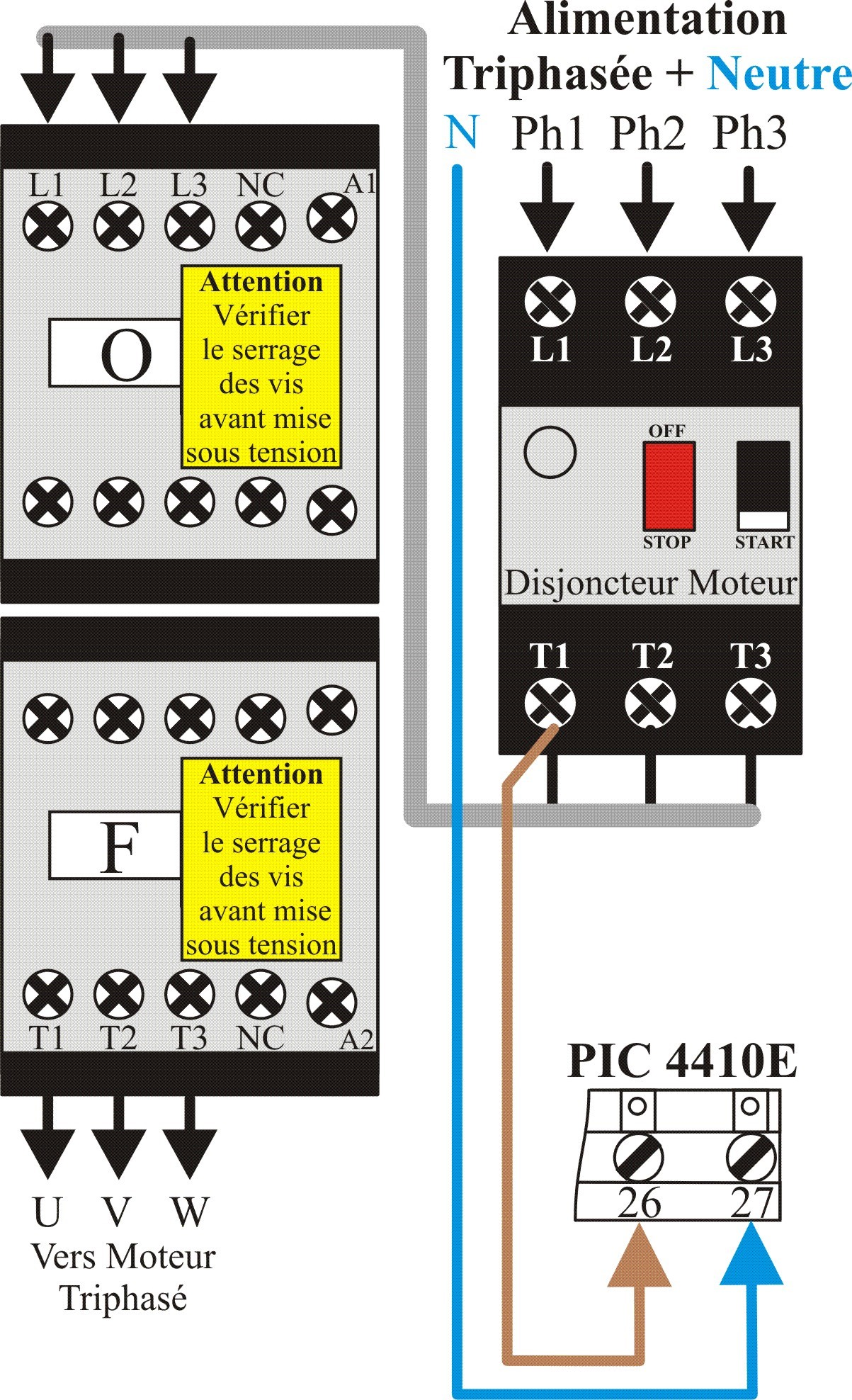

Schéma de raccordement en alimentation triphasée + neutre : contacteurs O et F, disjoncteur moteur, bornes L1/L2/L3 et T1/T2/T3, sorties U/V/W vers moteur triphasé et bornes 26-27 de la PIC 4410E
Raccordement alimentation Triphasée + Neutre

Alimentation Monophasé 230Vac (SW1 sur 230)

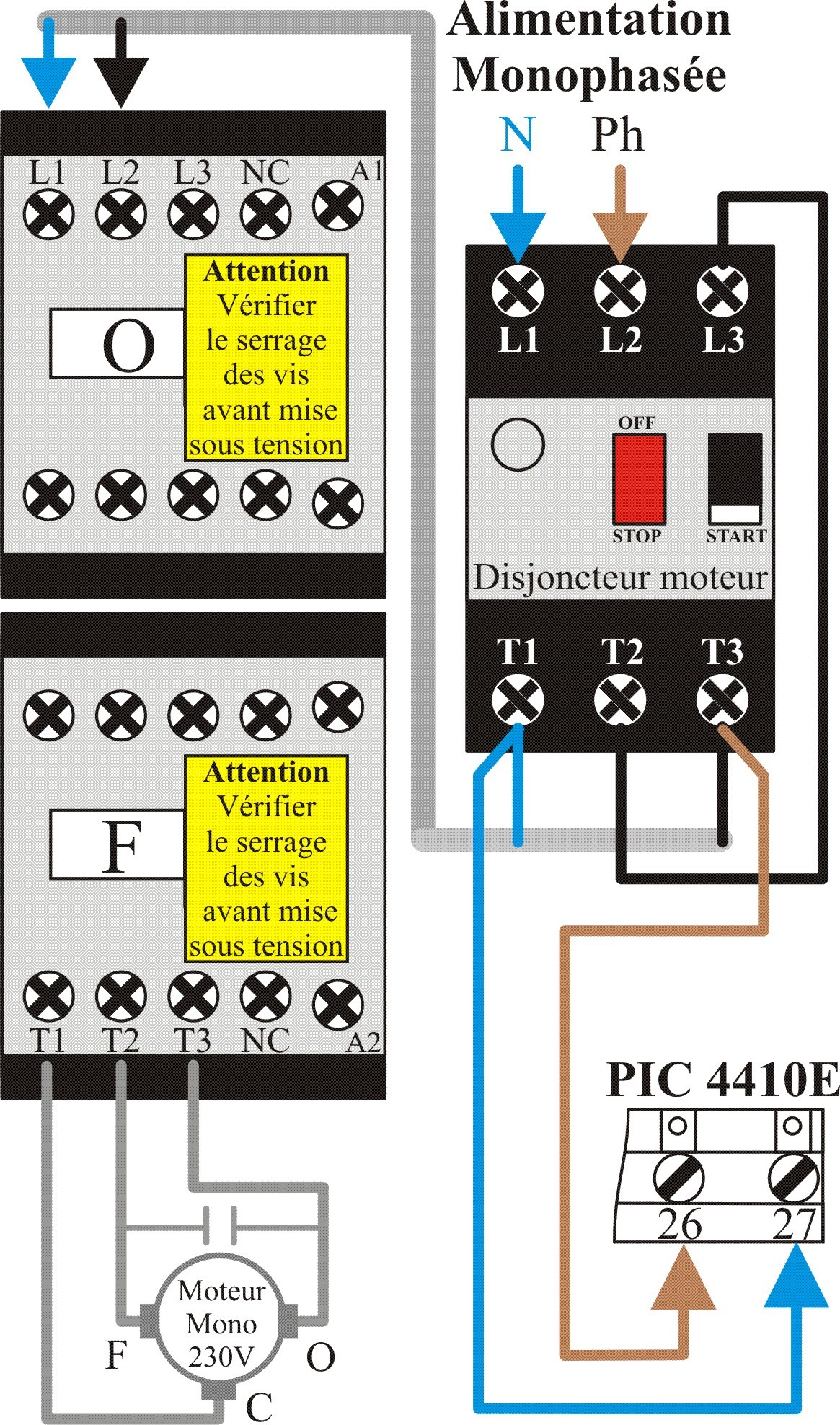

Schéma de raccordement en alimentation monophasée : contacteurs O et F, disjoncteur moteur, moteur Mono 230V avec bornes F/O/C et raccordement aux bornes 26-27 de la PIC 4410E
Raccordement alimentation Monophasée 230Vac

Attention : Vérifier le serrage des vis avant mise sous tension.

3 - Choix du scénario et lancement de l'auto apprentissage

Un cycle de fonctionnement est généré afin d'effectuer le paramétrage.

1. Avant de lancer l'auto apprentissage

L'installation doit être terminée (Porte montée — Ensemble : moteur, armoire et sécurités câblés — Porte fermée).

2. Fonctionnement

Pendant les diverses étapes, l'opérateur devra envoyer à la carte une commande « CDE » à des moments très précis. Cette action « CDE » signifie soit :

  • Faire un contact sur l'entrée CDE1 (bornes 3-4).
  • Appuyer sur le bouton poussoir ▲ ou ▼.

Tout échec de l'auto-apprentissage entraîne l'affichage EP <=> UL ; dans ce cas recommencer l'auto apprentissage au début (si le problème persiste, voir la notice technique).

Toute procédure d'auto-apprentissage correctement réalisée doit se terminer par l'étape : AP <=> UL — Appuyer sur V pour enregistrer les valeurs.

Procédure pas à pas

Étapes de lancement de l'auto apprentissage
DescriptionActionAffichage après action
Carte en attente commande, sans défaut, et moteurs à l'arrêtAttente commande (fixe) / Pas de défaut (fixe)
Entrer dans le menu de programmation▲ ▼ VScénario configuré (fixe)
Atteindre le menu d'auto apprentissage (AP)▲ ▼ VMenu (fixe)
Entrer dans le menu d'auto apprentissage▲ ▼ VType (fixe)
Vérifier que le type d'auto apprentissage affiché est C : Avec fins de course Finaux, et qu'il correspond bien à votre installation▲ ▼ VMenu (fixe)

Type C : Avec fins de course finaux

Déroulement du cycle d'auto apprentissage (Type C)
Étape en cours12345
Affichage en coursAt-Cd01-FtAt-CdF1-FtAP-UL
Action attendue de l'opérateurCDEOuverture (jusqu'au fin de course Ouverture)CDEFermeture (jusqu'au fin de course Fermeture)Valid

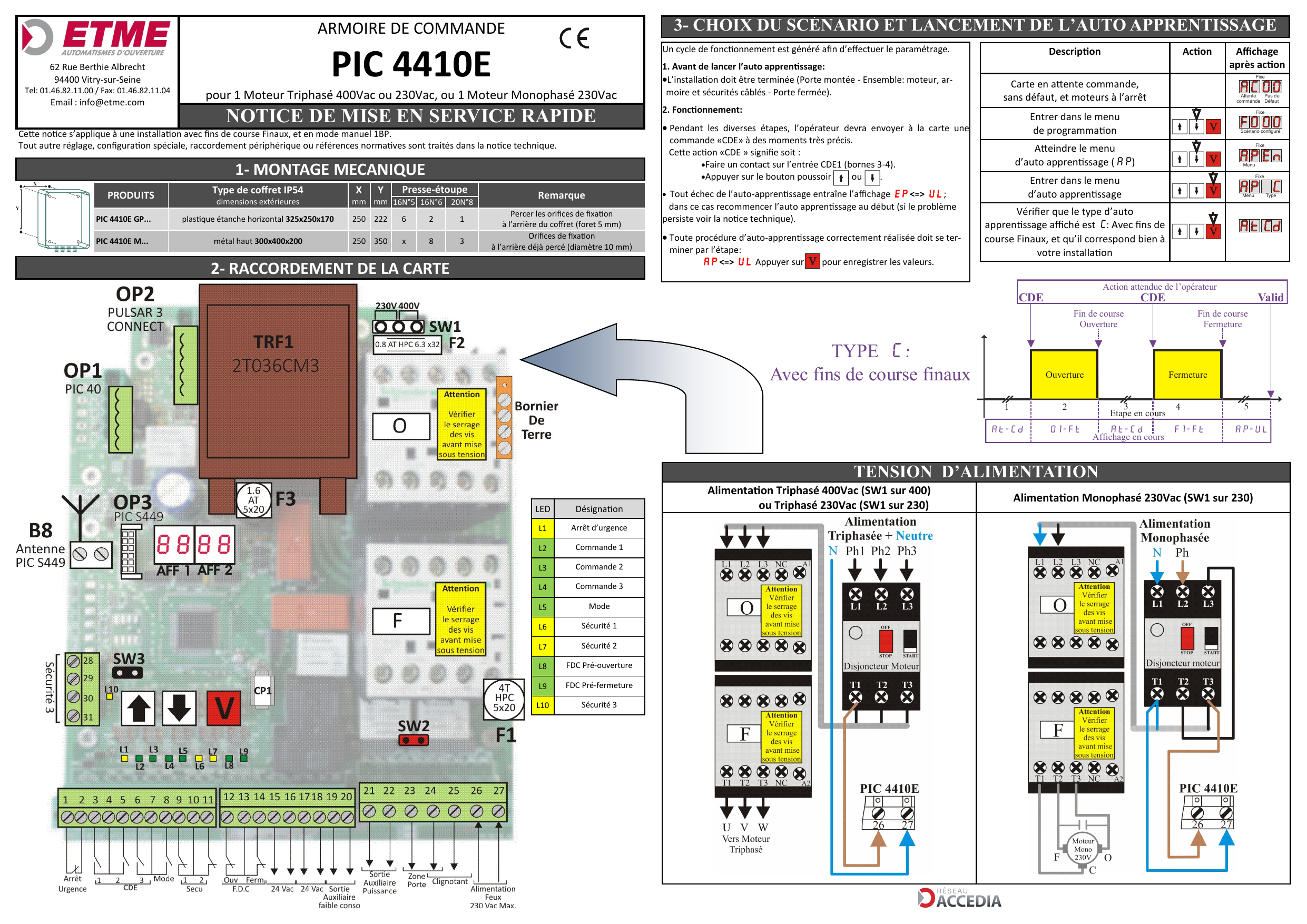

Chronogramme du cycle d'auto apprentissage Type C (Ouverture / Fermeture, fins de course)
Chronogramme du cycle d'auto apprentissage Type C (Ouverture / Fermeture, fins de course)

Liste des paramètres de la PIC 4410E

F0 — Choix du scénario

CodeScénario
00Scénario Coulissant sans ralentissement — SC
01Scénario Porte Sectionnelle — SPS
02Scénario client : Scénario spécifique suivant votre demande (minimum de quantité nécessaire par livraison. Veuillez contacter votre commercial.)

AP — Menu auto apprentissage

X (X = C, E) : Type de cycle d'auto apprentissage. Si un des cycles d'auto apprentissage est lancé, la configuration s'arrête ici et la carte est prête à fonctionner.

d — Menu paramètres génériques

Paramètres génériques (colonnes Scénario : SC = Coulissant, SPS = Porte Sectionnelle)
Param.DésignationValeurs possiblesSCSPS
d1Mode de fonctionnement 100 Automatique
01 Manuel 1bpxx
02 Blocage
03 Pas à pas
04 Homme-mort
05 Manuel 2 bp
06 Ouverture mémorisée
d2Avec ou sans préavisOn Avecx
OF Sansx
d3Avec ou sans ADMAPOn Avecxx
OF Sans
d5Avec ou sans fonction horlogeOn Avec
OF Sansxx
d6Activation des défauts bloquantsOn Oui
OF Nonxx
d7Position de l'autotest00 Début d'ouverture et de fermeture
01 Fin fermeture
d8Mode de freinage00 Frein Type 1xx
01 Frein Type 2
02 Frein Type 3
03 Frein Type 4
d9Mode de fonctionnement 200 Automatique
01 Manuel 1bp
02 Blocage
03 Pas à Pas
04 Homme-Mortxx
05 Manuel 2 bp
06 Ouverture mémorisée

E — Menu des entrées

Paramètres des entrées (SC / SPS)
Param.DésignationValeurs possiblesSCSPS
E1Fonction entrée sécurité 1 (Bornes 9 et 10)00 Désactivée
01 Sécurité ouverture sans AUTO-TESTxx
02 Sécurité ouverture avec AUTO-TEST
03 Sécurité fermeture sans AUTO-TEST
04 Sécurité fermeture avec AUTO-TEST
E2Fonction entrée sécurité 2 (Bornes 10 et 11)00 Désactivée
01 Sécurité ouverture sans AUTO-TEST
02 Sécurité ouverture avec AUTO-TEST
03 Sécurité fermeture sans AUTO-TESTxx
04 Sécurité fermeture avec AUTO-TEST
E3Fonction entrée sécurité 3 (Bornes 28 à 31)00 Désactivée
01 Sécurité ouverture sans AUTO-TEST
02 Sécurité ouverture avec AUTO-TEST
03 Sécurité fermeture sans AUTO-TESTxx
04 Sécurité fermeture avec AUTO-TEST
E5Avec ou sans fins de course00 Sans Fin de course
01 Fins de course finauxxx
E6Fonction entrée auxiliaire 1 (bornes 9 et 10 de la carte option E/S : PIC40)00 Désactivéexx
01 Image verrou
02 Entrée sas/portillon
E7Fonction entrée auxiliaire 2 (bornes 9 et 10 de la carte option E/S : PIC40)00 Désactivéexx
01 Image verrou
02 Entrée sas/portillon
E8Sécurités désactivées en mode homme mortOn Sans Sécurités en mode homme mort
OF Avec Sécurités en mode homme mortxx
E9Voie 1 PULSAR (Pulsar 3 connect)00 Désactivé
01 Sécurité ouverture
02 Sécurité fermeturexx
03 Portillon
EAVoie 2 PULSAR (Pulsar 3 connect)00 Désactivé
01 Sécurité ouverturexx
02 Sécurité fermeture
03 Portillon

J — Menu des sorties

Paramètres des sorties (SC / SPS)
Param.DésignationValeurs possiblesSCSPS
J1Fonction sortie Auxiliaire de puissance (bornes 21 et 22 de la carte mère)00 Gâche
01 Ventousexx
02 Verrou type 1 NO
03 Verrou type 1 NC
04 Verrou type 2 NO
05 Verrou type 2 NC
06 Frein contact NO
07 Frein contact NC
J2Fonction sortie auxiliaire de faible Consommation 1 (bornes 19 et 20 de la carte mère) — Contact No00 Alarmexx
01 Minuterie
02 État porte
03 Sortie autotest NC
04 Sortie autotest NO
05 Sortie SAS Bancaire
06 Sortie Buzzer
07 Alarme PULSAR 2 CONNECT
J3Fonction sortie auxiliaire de faible Consommation 2 (Bornes 1 et 3 de la carte option E/S : PIC40) — Contact No00 Alarme
01 Minuteriexx
02 État porte
03 Sortie autotest NC
04 Sortie autotest NO
05 Sortie SAS Bancaire
06 Gestion Feux — J4
07 Sortie Buzzer
08 Alarme PULSAR 2 CONNECT
J4Fonction sortie auxiliaire de faible Consommation 3 (Bornes 4 et 5 de la carte option E/S : PIC40) — Contact No00 Alarme
01 Minuterie
02 État portexx
03 Sortie autotest NC
04 Sortie autotest NO
05 Sortie SAS Bancaire
06 Gestion Feux — J3
07 Sortie Buzzer
08 Alarme PULSAR 2 CONNECT
J5Fonction sortie auxiliaire de faible Consommation 4 (Bornes 6 et 7 de la carte option E/S : PIC40) — Contact No ou Nc suivant la position de SW1 de la PIC 4000 Alarme
01 Minuterie
02 État porte
03 Sortie autotest NCxx
04 Sortie autotest NO
05 Sortie SAS Bancaire
06 Sortie Buzzer
07 Alarme PULSAR 3 CONNECT
J6Éclairage de zone en attente fermetureOn Actif
OF Inactifxx
J9Vitesse Clignotant00 Vitesse normalexx
01 Vitesse rapide

t — Menu des temporisations

Temporisations (valeurs SC / SPS)
Param.DésignationValeurs possiblesSCSPS
t1Temps de fonctionnement du moteur00 s à 4.0 min3020
tATemps d'attente fermeture00 s à 4.0 min
tPTemps d'ouverture partielle00 à t10505
tLTemps de reinversion sur sécurité00 à 1.5 s1.01.0

CP — Menu visualisation compteur et défauts

Param.DésignationValeurs possibles
CAffichage du compteur de cycle (centaines de mille, dizaine de mille et milliers)000 à 999
cAffichage du compteur de cycle (Centaines, dizaines et unités)000 à 999
P0Affichage du dernier défaut mémorisé00 à 99
P1Affichage de l'avant dernier défaut00 à 99
00 à 99
P9Affichage du défaut le plus ancien00 à 99
PERemise à zéro de la liste des défautsOn : Oui ou OF : non

Phases de fonctionnement

Code AffichageDéfinition
ACAttente Commande (Carte en veille)
OUOuverture Intérieure Totale (Phase ouverture totale en cours avec priorité de passage intérieure)
OEOuverture Extérieure Totale (Phase ouverture totale en cours avec priorité de passage extérieure)
OPOuverture Partielle (Phase ouverture partielle en cours)
FEFermeture (Phase fermeture en cours)
AFAttente Fermeture (Porte ouverte, en attente fermeture)
LORéouverture / Après CDE ou sécurité en phase fermeture
LFRefermeture / Après sécurité en phase Ouverture

Gestion des défauts

Liste des défauts
Désignation DéfautCode AffichageCode MémoireDéfaut bloquant
Pas de défaut0000
Commande permanente10Aucun
Commande ouverture pendant la phase fermeture11Aucun
Commande d'arrêt d'urgence activée17Aucun
Sécurité 1 : sécurité ouverture activée2020
Sécurité 1 : sécurité fermeture activée21Aucun
Sécurité 2 : sécurité ouverture activée2222
Sécurité 2 : sécurité fermeture activée23Aucun
Sécurité 3 : sécurité ouverture activée2424
Sécurité 3 : sécurité fermeture activée25Aucun
Sécurité fermeture détectée plus de deux minutesAucun26
Défaut autotest sécurité 13030X
Défaut autotest sécurité 23131X
Défaut autotest sécurité 33232X
Défaut autotest PULSAR 3 CONNECT3333X
Reset ou mise sous tensionAucun40
DDP : la temporisation t1 est écoulée avant que le fin de course correspondant à la phase en cours soit activé (voir page 24)4141X
Vandalisme : le fin de course fermeture est activé en dehors d'un cycle de fonctionnementAucun43
Blocage SAS Bancaire : la porte est bloquée par le fonctionnement de l'autre porte du sas (voir page 28)44Aucun
Buzzer (Mode Homme Mort avec FDC obligatoires) : la commande ouverture ou fermeture a été relâchée avant que la porte arrive sur le fdc \ la temporisation t1 est dépassée (voir page 23)45AucunX
Portillon PULSAR 3 CONNECT ouvert46Aucun
PIC S449 : mémoire pleine50Aucun
PIC S449 : mémoire absente51Aucun
Défaut supervision interne : défaut interne à la carte, vous devez contacter votre commercial ETME.6060X
Voie 1 PULSAR 3 CONNECT ouverture activée7070
Voie 1 PULSAR 3 CONNECT fermeture activée71Aucun
Voie 2 PULSAR 3 CONNECT ouverture activée7272
Voie 2 PULSAR 3 CONNECT fermeture activée73Aucun
Pile faible PULSAR 3 CONNECT74Aucun
Défaut communication radio PULSAR 3 CONNECT : faire une mesure de la puissance et de la qualité du signal radio (Voir notice PULSAR 3 CONNECT)7575
Défaut appairage PULSAR 3 CONNECT : refaire un appairage (Voir notice PULSAR 3 CONNECT)7676
Défaut communication bus ETME7777

Gestion radio (PIC S449)

Param.DésignationAction
f1Enregistrement émetteur radioAjout émetteur
f2Suppression émetteur radioSuppression émetteur
f3Effacement mémoire (Valider pendant 5 s)On : Oui ou OF : Non
