Notice digicod SU2 ACIE

Produits concernés

Clavier alarme Su2 — Contrôle d'accès

Caractéristiques techniques

Tension d'alim. automatique12 à 24 V CA/CC haut rendement
ConsommationMin. 20 mA - Max. 200 mA
Température de fonctionnement- 30°C à + 50°C
ÉtanchéitéIP65
MémoireNon volatile EEPROM
CodesCode maître d'accès à la programmation ; 60 codes de service programmables de 1 à 8 chiffres chacun
ClavierÀ touche en polycarbonate - Auto-extinction
Boîtiers3 modèles interchangeables, en saillie ou à encastrer, en ABS ou métalliques
SortiesSortie 1 à relais de 5 A, sortie 2 à relais de 1 A, NO/NF
Configuration de sortieProgrammable en Marche/Arrêt ou en impulsionnel de 00 à 99 secondes
Témoins2 témoins lumineux disponibles ; éclairage automatique ou permanent du clavier ; témoin sonore des opérations en cours
EntréeBouton poussoir disponible pour SORTIE 1
ProtectionAuto-protection

Sécurité : après 8 codes incorrects, le clavier se bloque et émet un signal d'alerte pendant 30 secondes.

Inviolabilité : 1 possibilité sur plus de 100 000 000 pour déchiffrer le code.

Exemple de raccordement

Principe de fonctionnement :

  • Le bouton poussoir ouvre la porte
  • Les codes 1 à 30 ouvrent la porte
  • Les codes 31 à 60 contrôlent l'alarme
  • Le témoin vert = porte ouverte
  • Le témoin rouge = alarme activée

Raccordement de la centrale d'alarme (auto-protection NF, activation, désactivation, témoin de marche, alimentation 12 V), du clavier SU-2, de la gâche électrique et du bouton poussoir.

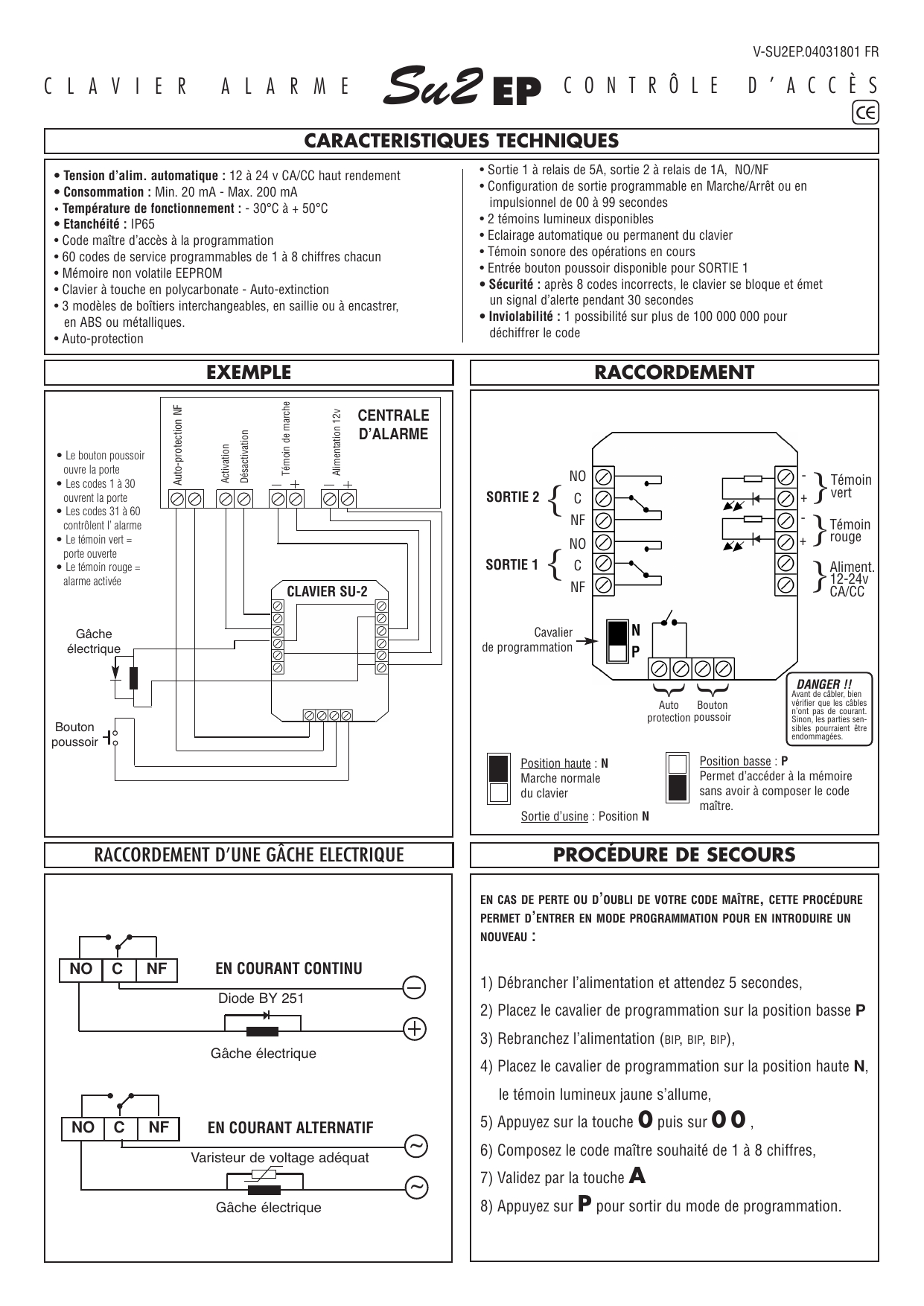

Schéma d'exemple de raccordement entre la centrale d'alarme, le clavier SU-2, la gâche électrique et le bouton poussoir
Schéma d'exemple de raccordement entre la centrale d'alarme, le clavier SU-2, la gâche électrique et le bouton poussoir

Raccordement

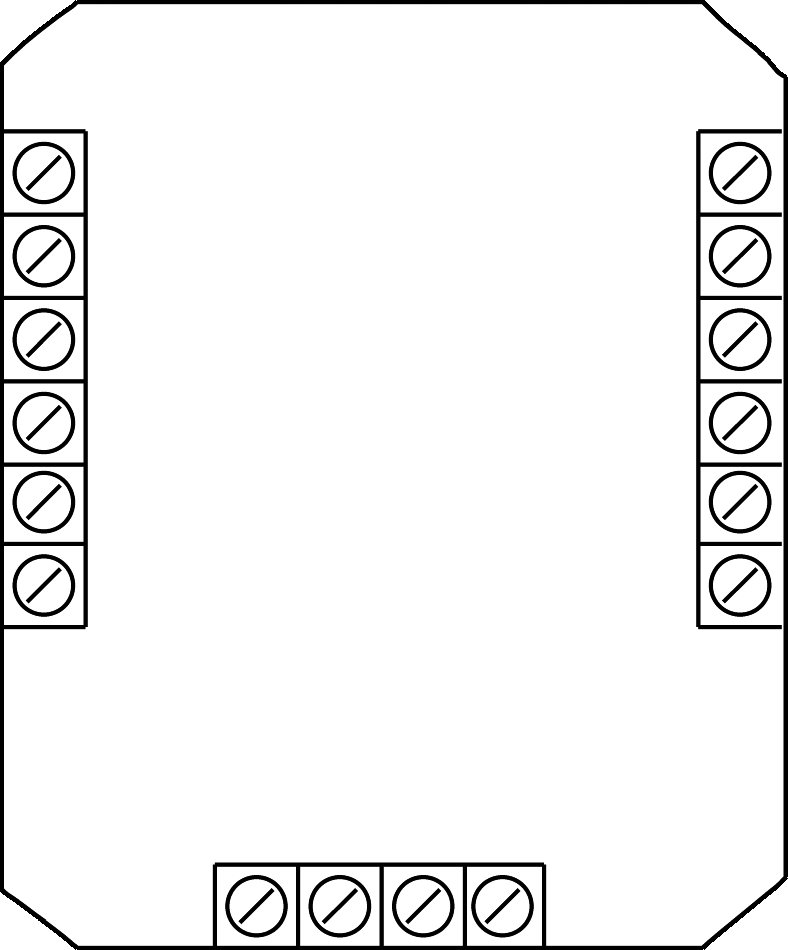

Vue du boîtier du clavier avec les borniers à vis sur les côtés et en bas
Implantation des borniers de raccordement

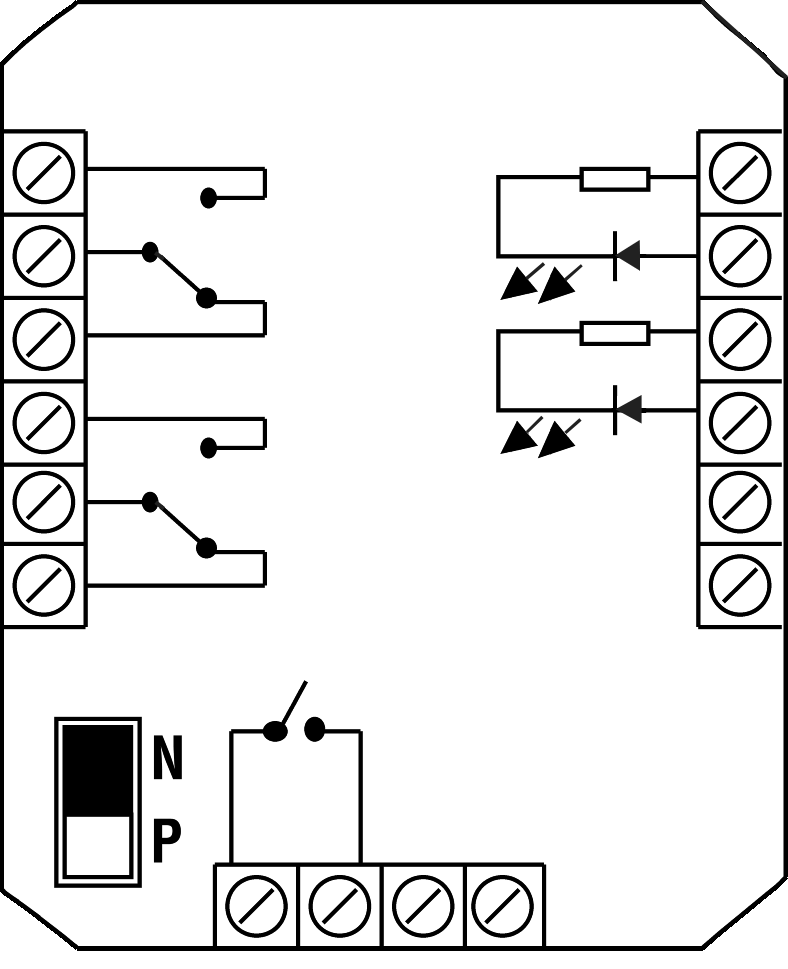

Schéma de câblage des sorties relais, des témoins lumineux, de l'alimentation, du cavalier de programmation et du bouton poussoir
Schéma de raccordement : SORTIE 1 et SORTIE 2 (NO/C/NF), témoins vert et rouge, alimentation 12-24 V CA/CC, cavalier de programmation, auto-protection et bouton poussoir

Cavalier de programmation

Position haute : NMarche normale du clavier
Position basse : PPermet d'accéder à la mémoire sans avoir à composer le code maître
Sortie d'usinePosition N

DANGER !! Avant de câbler, bien vérifier que les câbles n'ont pas de courant. Sinon, les parties sensibles pourraient être endommagées.

Raccordement d'une gâche électrique

En courant continu

Bornier NO / C / NF avec une diode BY 251 raccordée entre la gâche électrique et l'alimentation (− et +).

En courant alternatif

Bornier NO / C / NF avec un varisteur de voltage adéquat raccordé entre la gâche électrique et l'alimentation (~ et ~).

Procédure de secours

En cas de perte ou d'oubli de votre code maître, cette procédure permet d'entrer en mode programmation pour en introduire un nouveau :

  1. Débrancher l'alimentation et attendez 5 secondes.
  2. Placez le cavalier de programmation sur la position basse P.
  3. Rebranchez l'alimentation (BIP, BIP, BIP).
  4. Placez le cavalier de programmation sur la position haute N, le témoin lumineux jaune s'allume.
  5. Appuyez sur la touche 0 puis sur 0 0.
  6. Composez le code maître souhaité de 1 à 8 chiffres.
  7. Validez par la touche A.
  8. Appuyez sur P pour sortir du mode de programmation.

Programmation d'un code maître

Le code d'origine est 0 0 0.

  1. Pour programmer un nouveau code maître, composez 0 0 0 et validez par P. Le témoin jaune s'allume.
  2. Appuyez sur 0 puis sur 0 0.
  3. Composez votre nouveau code maître de 1 à 8 chiffres.
  4. Validez par A puis P. Le témoin jaune s'éteint.

Exemple : pour le code 5823, appuyez sur 0 puis sur 0 0, composez 5 8 2 3, validez par A et P.

Programmation des codes de services

Comment entrer en mode de programmation

Il suffit de composer votre nouveau code maître 5 8 2 3 puis validez par P. Le témoin jaune s'allume.

Choisissez le code que vous voulez programmer de 01 à 60

  • Votre code N°1 : appuyez sur 0 puis sur 0 1, composez votre code de 1 à 8 chiffres puis validez par A. (exemple : 18126 → 0, 0 1, 1 8 1 2 6, A)
  • Votre code N°60 : appuyez sur 0 puis sur 6 0, composez votre code de 1 à 8 chiffres puis validez par A. (exemple : 057558 → 0, 6 0, 0 5 7 5 5 8, A)

Programmez votre temps d'impulsion de 01 à 99 secondes ou en Marche/Arrêt 00

  • Votre SORTIE 1 : composez 1 puis le temps en secondes, validez par A. (exemple d'impulsion de 6 secondes : 1, 0 6, A)
  • Votre SORTIE 2 : composez 2 puis le réglage, validez par A. (exemple Marche/Arrêt : 2, 0 0, A)

Programmez l'éclairage du clavier

  • Composez 5 puis 1, validez par A = éclairage permanent
  • Composez 5 puis 0, validez par A = éclairage non permanent

Les codes 01 à 30 sont affectés à la SORTIE 1 — Les codes 31 à 60 sont affectés à la SORTIE 2.

ATTENTION ! Lorsque vous avez terminé votre programmation, appuyez sur la touche P. Le témoin lumineux jaune s'éteint.

Effacement des codes de service

Composez votre code maître et validez par P. Le témoin lumineux jaune s'allume.

  • Effacer votre code N°3 : composez 9 puis 0 3, validez par A.
  • Effacer tous vos codes sauf le code maître : composez 9 puis 9 9 (« BIPS » d'avertissement), validez par A.
  • Effacer votre code maître : composez 9 puis 0 0, validez par A.

Utilisation quotidienne

  • Votre code est : 18126 → composez 1 8 1 2 6, validez par A. La sortie 1 s'active pendant 6 secondes.
  • Votre code est : 057558 → composez 0 5 7 5 5 8, validez par A. La sortie 2 s'active. En composant à nouveau votre code et en validant par A, la sortie 2 se désactive.

NOTE :

  • 2 BIPS successifs : OPÉRATION CORRECTE
  • Plusieurs BIPS successifs : ERREUR
Version PDF (1,5 Mo) Télécharger le PDF
