Notice de pose FADINI DARDO 424
Produit concerné
DARDO 424 - 24 Vdc
Automatisme électromécanique pour portails à battant. Notice d'instructions.
Conforme aux normes EN 13241, EN 12453, EN 12445. Made in Italy.
Avertissements de sécurité aux usagers
Introduction
Cet automatisme a été conçu pour une utilisation qui respecte ce qu'il y a indiqué dans ce livret, avec les accessoires de sécurité et de signalisation minimaux demandés et avec les dispositifs FADINI. Toute autre application pas expressément indiquée dans ce livret pourrait provoquer des dysfonctionnements ou des dommages à choses et personnes. Meccanica Fadini n'est pas responsable d'éventuels dommages provoqués par une utilisation impropre et non spécifiquement indiquée dans ce livret. En outre, elle n'est pas responsable des dysfonctionnements causés de l'usage de matériels ou accessoires non recommandés par le fabricant. L'entreprise de construction se réserve le droit d'apporter des modifications aux propres produits sans préavis. Tout ce qui n'est pas prévue dans cette notice d'installation n'est pas permis.
Instructions à suivre avant l'installation
Contrôler avant toute intervention que l'entrée soit adapté à l'automatisation, ainsi que ces conditions et structure. Assurez-vous qu'y ne soit pas des risques d'impact, écrasement, cisaillement, convoyage, entraînement et enlèvement, tells qu'on pourrait affecter la sécurité des personnes. Installer l'automatisme loin de tout sources de chaleur et éviter le contact avec substances inflammables. Garder tout dispositifs de contrôle automatisme (émetteurs, lecteurs de proximité, sélecteurs etc) hors de la portée des enfants. Transiter à travers la zone du mouvement du portail seulement lorsque l'automatisme est fermé. Afin de garantir un niveau de sécurité adéquat de l'installation il est nécessaire d'utiliser photocellules, listeaux sensibles, spires magnétiques, détecteurs de masse métalliques, en assurant la sécurité de tout l'aire de mouvement du portail. Identifier les points dangereux de l'installation en l'en indiquant avec bandes jaune-noir ou autres signaux appropriés. Couper l'alimentation avant toute intervention d'entretien ou nettoyage de l'installation. Dans le cas on doit enlever l'opérateur du portail, ne pas couper les fils électrique; mais les débrancher en desserrant les vis du bornier.
L'installation
Toute l'installation doit être accomplie par personnel technique qualifié et autorisé, conformément à la directive Machines 2006/42/CE et, notamment, aux normes EN 12445 et EN 12453. Vérifier la présence en amont de l'installation d'un interrupteur différentiel magnétothermique de 0,03 A de courant 230 V - 50 Hz. Utiliser des objets approprié pour effectuer les tests de fonctionnement des photocellules, détecteurs des masses métalliques, listeaux sensibles, etc. Effectuer une analyse des risques, en utilisant instruments de détection de l'impact et écrasement du bord principale d'ouverture et fermeture, conformément aux normes EN 12445. Définir les solutions appropriées pour éliminer ou réduire tels risques. Dans le cas où le portail à automatiser aurait doué d'une entrée piétonne, il serait bon d'accomplir l'installation de façon que le moteur ne fonctionne pas lorsque l'entrée piéton est utilisé. Fournir des indications concernant la position de l'installation en appliquant sur le portail des plaquettes de signalisation marquée CE. L'installateur doit informer l'utilisateur sur le fonctionnement correct du système, en lui remettant le dossier technique signé, incluant: le schéma et les éléments composants l'installation, l'analyse des risques, la vérification des accessoires de sécurité, la vérification de la force d'impact et la déclaration des risques résiduels.
Indications pour l'utilisateur final
L'utilisateur doit consulter et recevoir information relative au fonctionnement de l'installation et il devient lui-même responsable du bon usage du système. Il faut qu'il conclue un contrat d'entretien ordinaire et extraordinaire (sur appel) avec l'installateur/réparateur. Toute l'intervention d'entretien doivent être accompli par des techniciens qualifiés. Conserver toujours la notice d'installation.
Avertissements pour le fonctionnement correct de l'installation
Pour que l'installation fonctionne correctement de façon durable et conformément aux normes de sécurité en vigueur, vous devez faire effectuer un entretien correct et le monitorage de toute l'installation au niveau de l'automation, des appareils électroniques installés et des câblages qui y sont branchés. Toute l'installation doit être effectuée par un technicien qualifié, qui doit remplir le Manuel d'Entretien indiqué dans le Livret des Normes (à demander ou télécharger sur le site www.fadini.net/supporto/downloads). L'automation: contrôle d'entretien tous les 6 mois au moins, tandis que le contrôle d'entretien des appareils électroniques et systèmes de sécurité doit être accompli une fois par mois au moins. Meccanica Fadini snc n'est pas responsable de l'éventuel non-respect des règles de bonne technique d'installation et/ou de l'entretien incorrect du système.
Ramassage des matériaux
Les éléments d'emballage, tels que le carton, nylon, polystyrène, etc. peuvent être recyclés avec le collecte séparé (en vérifiant la réglementation en vigueur en la matière dans le pays où le dispositif est monté). Les composants électriques et électroniques, les batteries peuvent contenir des substances polluantes: enlever et confier tels composants aux sociétés chargées du traitement et de l'élimination des déchets, dans le respect de la directive 2012/19/UE. Ne pas jeter déchets nuisibles à l'environnement.
Déclaration de conformité CE
Meccanica Fadini snc (Via Mantova, 177/A - 37053 Cerea - VR - Italy) déclare sous sa propre responsabilité que Dardo 424 est conforme à la directive machines 2006/42/CE, en outre: est commercialisée pour être installée comme « installation automatisée », avec les accessoires et les composants originaux indiqués par l'entreprise de construction. Aux termes de la loi, l'automatisation est une « machine » et l'installateur doit donc appliquer toutes les normes de sécurité. L'installateur doit délivrer sa déclaration de conformité. L'entreprise de construction décline toute responsabilité sur l'utilisation impropre du produit. Le produit est conforme aux normes spécifiques suivantes: analyse des risques et intervention suivante pour les éliminer EN 12445 et EN 12453; Directive basse tension 2006/95 CE; Directive compatibilité électromagnétique 2004/108/CE. Afin de certifier le produit le producteur déclare sous sa propre responsabilité la conformité à la NORME PRODUIT EN 13241-1.
Ce produit est conforme aux normes suivantes: CPD 89/106/CE — DM 2006/42/CE — BT 2006/45/CE — EMC 2004/108/CE — R&TTE 99/5/CE.

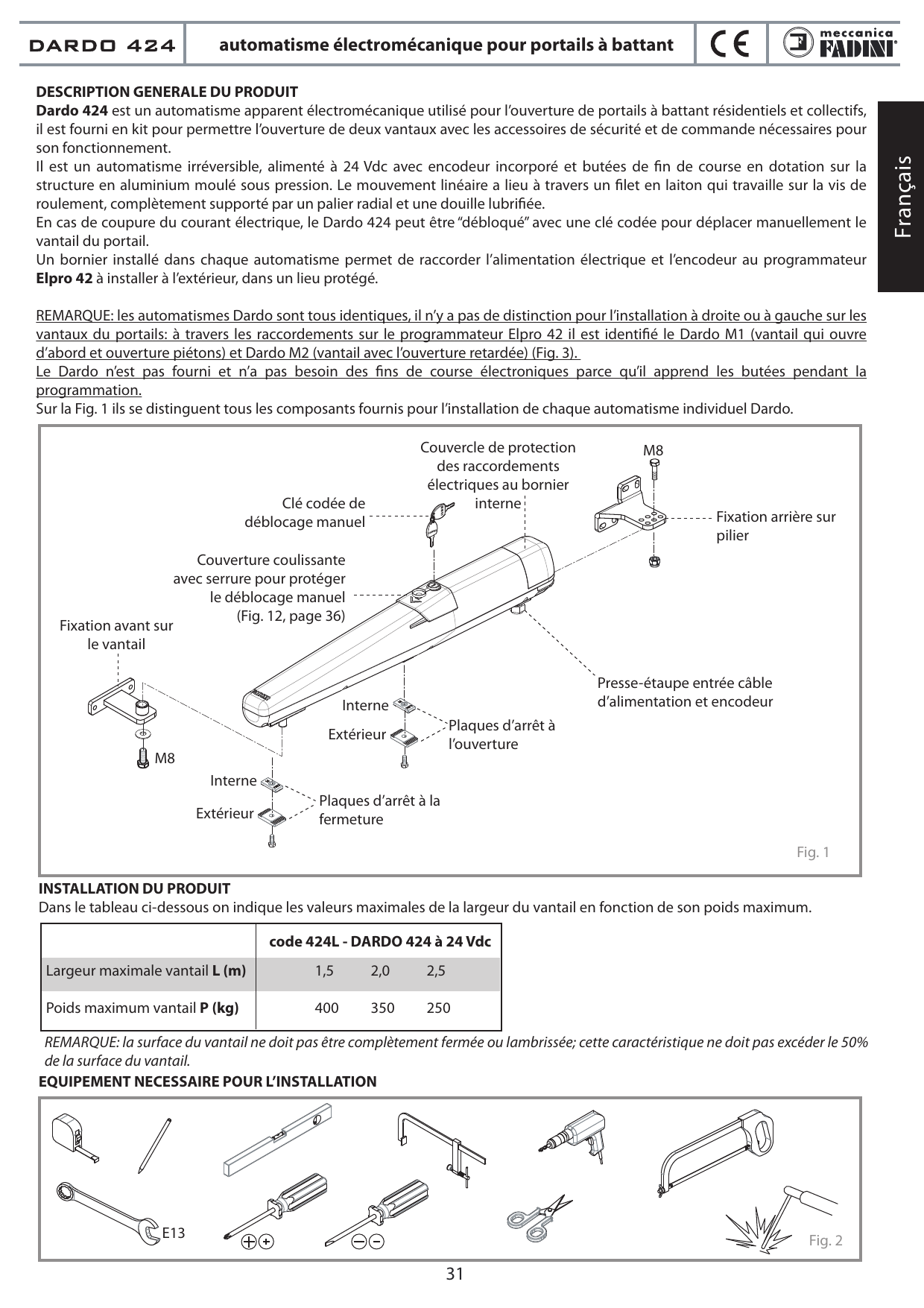

Description générale du produit
Dardo 424 est un automatisme apparent électromécanique utilisé pour l'ouverture de portails à battant résidentiels et collectifs, il est fourni en kit pour permettre l'ouverture de deux vantaux avec les accessoires de sécurité et de commande nécessaires pour son fonctionnement.
Il est un automatisme irréversible, alimenté à 24 Vdc avec encodeur incorporé et butées de fin de course en dotation sur la structure en aluminium moulé sous pression. Le mouvement linéaire a lieu à travers un filet en laiton qui travaille sur la vis de roulement, complètement supporté par un palier radial et une douille lubrifiée.
En cas de coupure du courant électrique, le Dardo 424 peut être « débloqué » avec une clé codée pour déplacer manuellement le vantail du portail.
Un bornier installé dans chaque automatisme permet de raccorder l'alimentation électrique et l'encodeur au programmateur Elpro 42 à installer à l'extérieur, dans un lieu protégé.
REMARQUE : les automatismes Dardo sont tous identiques, il n'y a pas de distinction pour l'installation à droite ou à gauche sur les vantaux du portails : à travers les raccordements sur le programmateur Elpro 42 il est identifié le Dardo M1 (vantail qui ouvre d'abord et ouverture piétons) et Dardo M2 (vantail avec l'ouverture retardée) (Fig. 3).
Le Dardo n'est pas fourni et n'a pas besoin des fins de course électroniques parce qu'il apprend les butées pendant la programmation.
Installation du produit
Dans le tableau ci-dessous on indique les valeurs maximales de la largeur du vantail en fonction de son poids maximum.
| Largeur maximale vantail L (m) | 1,5 | 2,0 | 2,5 |
|---|---|---|---|
| Poids maximum vantail P (kg) | 400 | 350 | 250 |
REMARQUE : la surface du vantail ne doit pas être complètement fermée ou lambrissée ; cette caractéristique ne doit pas excéder le 50% de la surface du vantail.
Équipement nécessaire pour l'installation

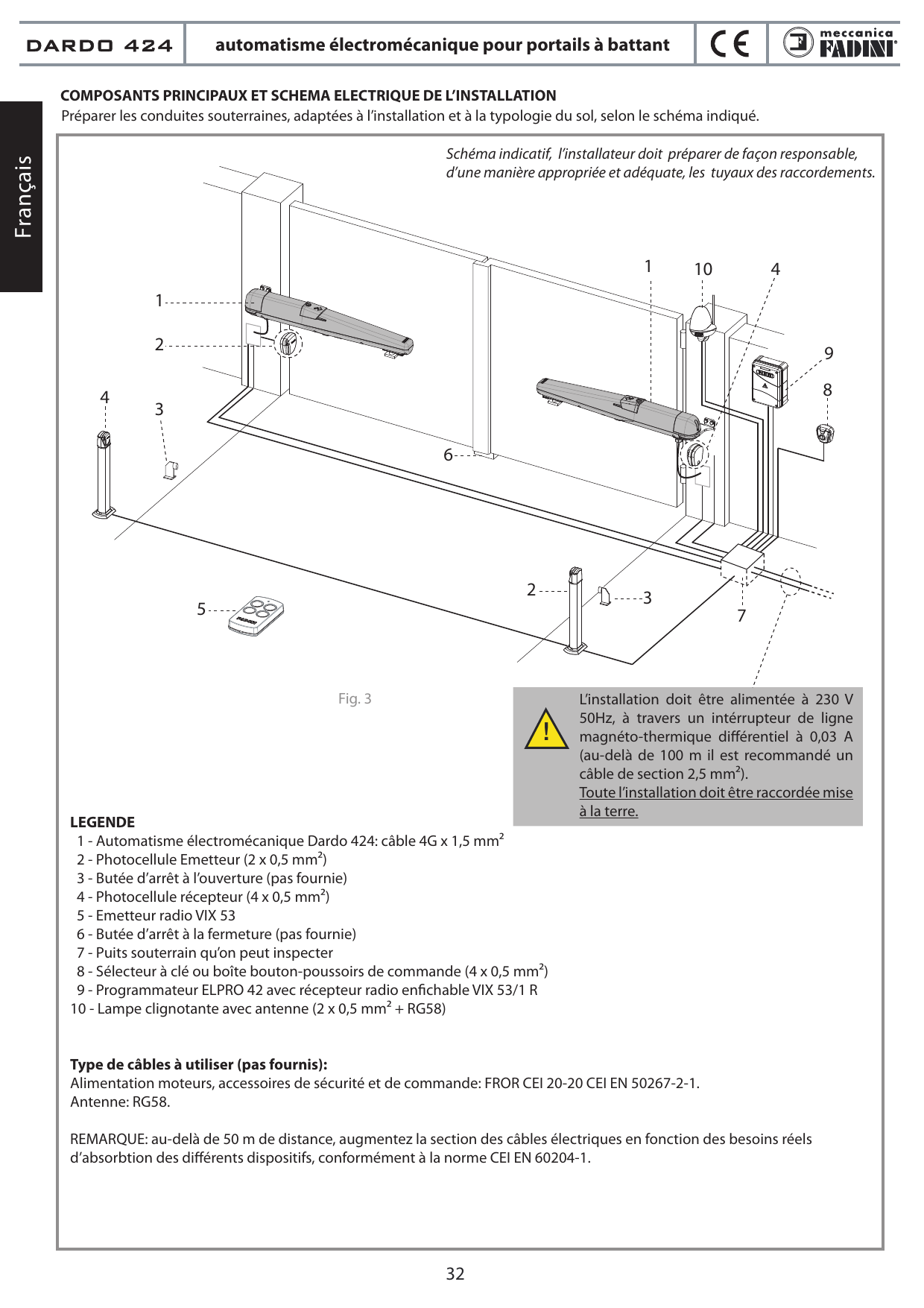

Composants principaux et schéma électrique de l'installation
Préparer les conduites souterraines, adaptées à l'installation et à la typologie du sol, selon le schéma indiqué.
Schéma indicatif, l'installateur doit préparer de façon responsable, d'une manière appropriée et adéquate, les tuyaux des raccordements.
Légende
- Automatisme électromécanique Dardo 424 : câble 4G x 1,5 mm²
- Photocellule Émetteur (2 x 0,5 mm²)
- Butée d'arrêt à l'ouverture (pas fournie)
- Photocellule récepteur (4 x 0,5 mm²)
- Émetteur radio VIX 53
- Butée d'arrêt à la fermeture (pas fournie)
- Puits souterrain qu'on peut inspecter
- Sélecteur à clé ou boîte bouton-poussoirs de commande (4 x 0,5 mm²)
- Programmateur ELPRO 42 avec récepteur radio enfichable VIX 53/1 R
- Lampe clignotante avec antenne (2 x 0,5 mm² + RG58)
Type de câbles à utiliser (pas fournis)
- Alimentation moteurs, accessoires de sécurité et de commande : FROR CEI 20-20 CEI EN 50267-2-1.
- Antenne : RG58.
REMARQUE : au-delà de 50 m de distance, augmentez la section des câbles électriques en fonction des besoins réels d'absorbtion des différents dispositifs, conformément à la norme CEI EN 60204-1.
L'installation doit être alimentée à 230 V 50Hz, à travers un interrupteur de ligne magnéto-thermique différentiel à 0,03 A (au-delà de 100 m il est recommandé un câble de section 2,5 mm²). Toute l'installation doit être raccordée mise à la terre.

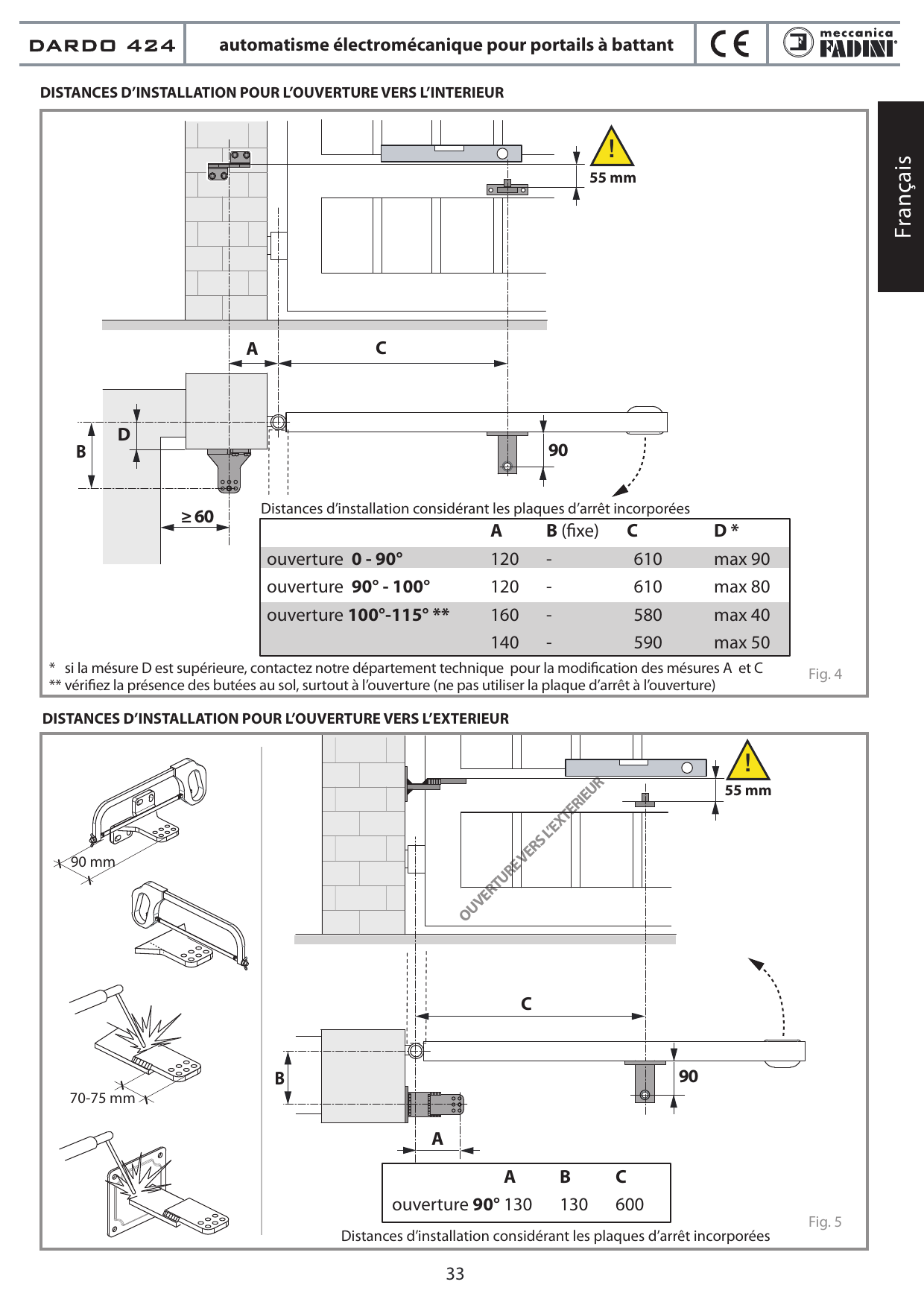

Distances d'installation
Distances d'installation pour l'ouverture vers l'intérieur
Distances d'installation considérant les plaques d'arrêt incorporées.
| Ouverture | A | B (fixe) | C | D * |
|---|---|---|---|---|
| 0 - 90° | 120 | — | 610 | max 90 |
| 90° - 100° | 120 | — | 610 | max 80 |
| 100° - 115° ** | 160 | — | 580 | max 40 |
| 140 | — | 590 | max 50 |
* si la mesure D est supérieure, contactez notre département technique pour la modification des mesures A et C
** vérifiez la présence des butées au sol, surtout à l'ouverture (ne pas utiliser la plaque d'arrêt à l'ouverture)
Distances d'installation pour l'ouverture vers l'extérieur
Distances d'installation considérant les plaques d'arrêt incorporées.
| Ouverture | A | B | C |
|---|---|---|---|
| 90° | 130 | 130 | 600 |

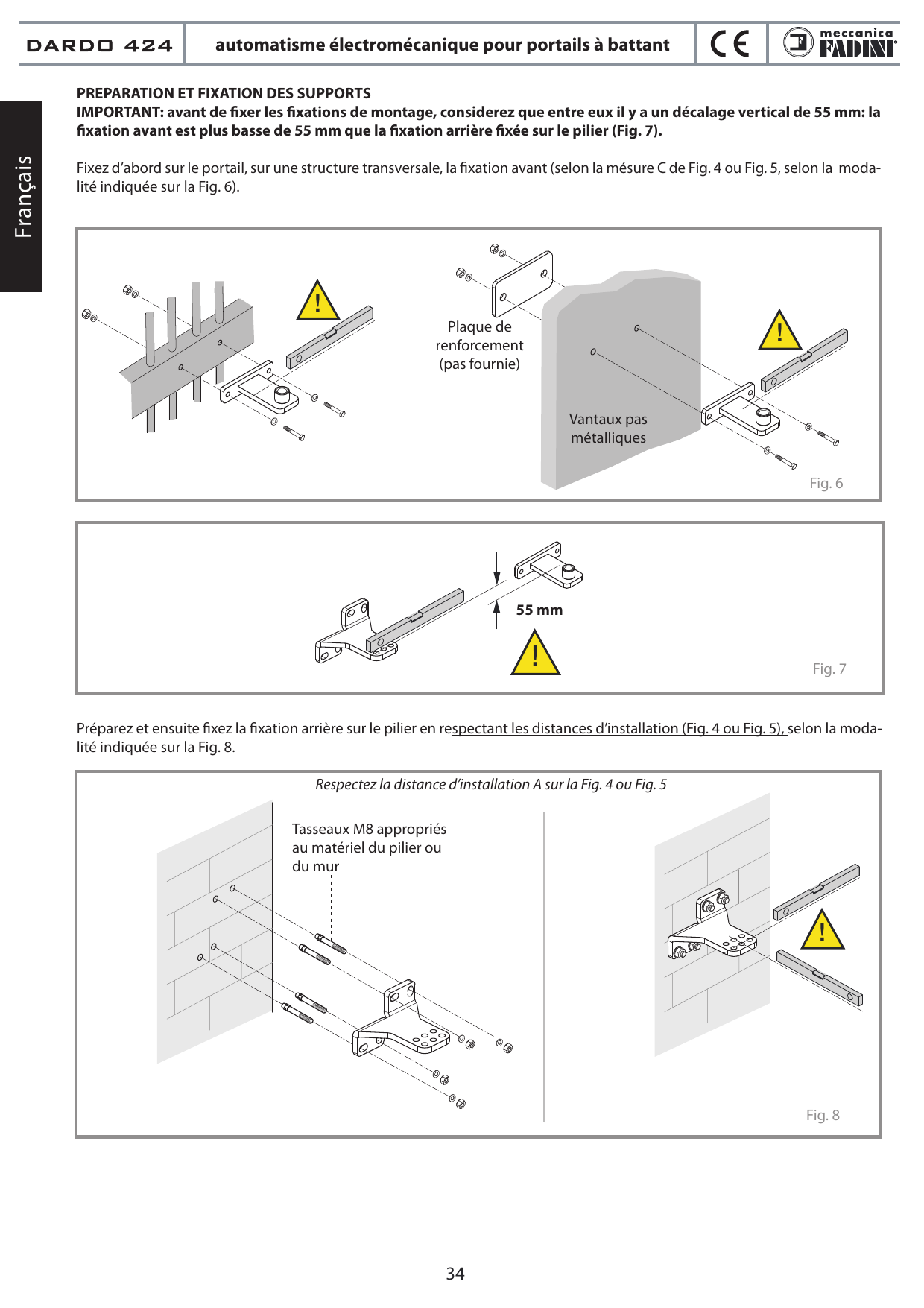

Préparation et fixation des supports
IMPORTANT : avant de fixer les fixations de montage, considerez que entre eux il y a un décalage vertical de 55 mm : la fixation avant est plus basse de 55 mm que la fixation arrière fixée sur le pilier (Fig. 7).
Fixez d'abord sur le portail, sur une structure transversale, la fixation avant (selon la mesure C de Fig. 4 ou Fig. 5, selon la modalité indiquée sur la Fig. 6).
Préparez et ensuite fixez la fixation arrière sur le pilier en respectant les distances d'installation (Fig. 4 ou Fig. 5), selon la modalité indiquée sur la Fig. 8.

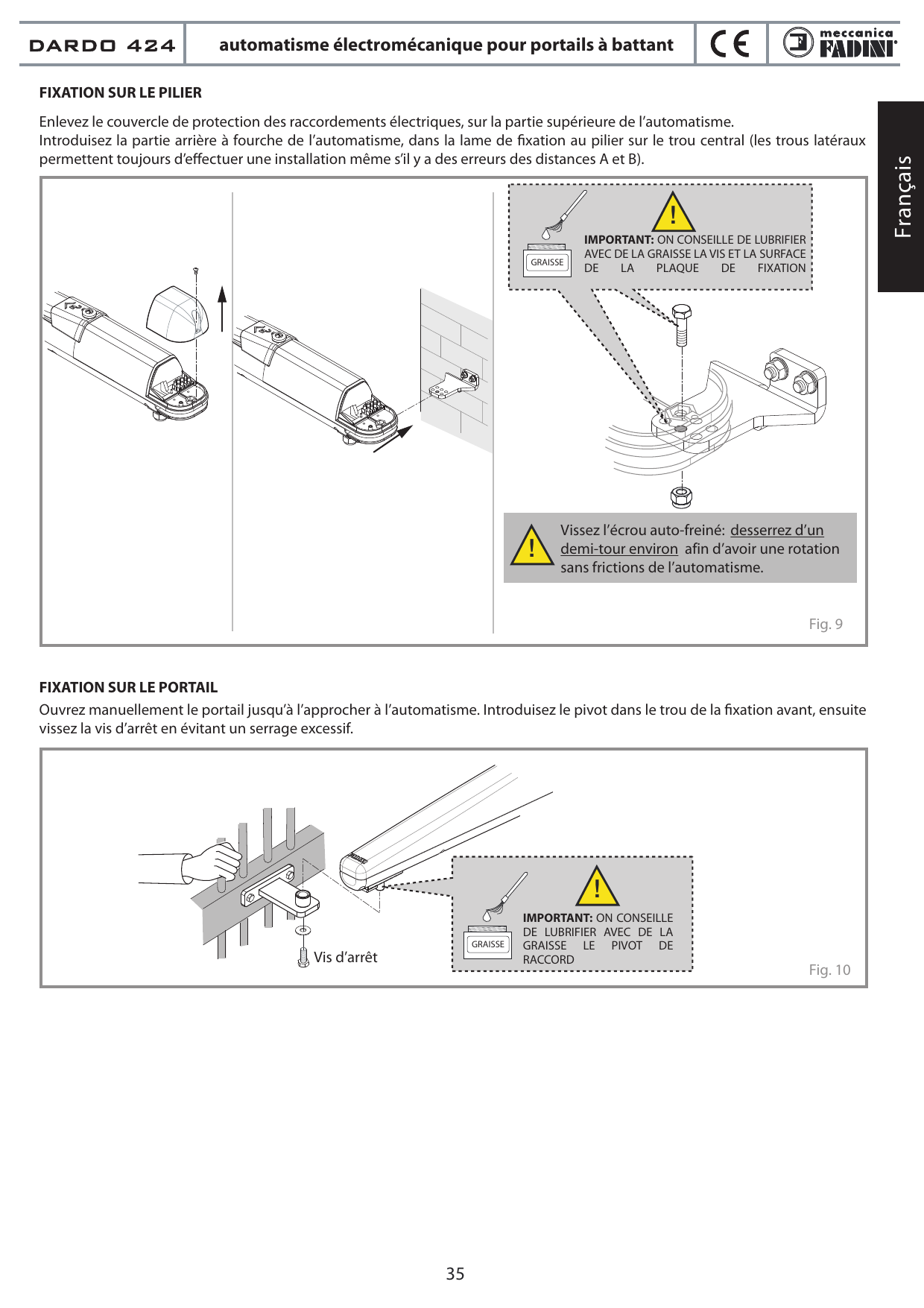

Fixation sur le pilier
Enlevez le couvercle de protection des raccordements électriques, sur la partie supérieure de l'automatisme.
Introduisez la partie arrière à fourche de l'automatisme, dans la lame de fixation au pilier sur le trou central (les trous latéraux permettent toujours d'effectuer une installation même s'il y a des erreurs des distances A et B).
IMPORTANT : on conseille de lubrifier avec de la graisse la vis et la surface de la plaque de fixation.
Vissez l'écrou auto-freiné : desserrez d'un demi-tour environ afin d'avoir une rotation sans frictions de l'automatisme.
Fixation sur le portail
Ouvrez manuellement le portail jusqu'à l'approcher à l'automatisme. Introduisez le pivot dans le trou de la fixation avant, ensuite vissez la vis d'arrêt en évitant un serrage excessif.
IMPORTANT : on conseille de lubrifier avec de la graisse le pivot de raccord.

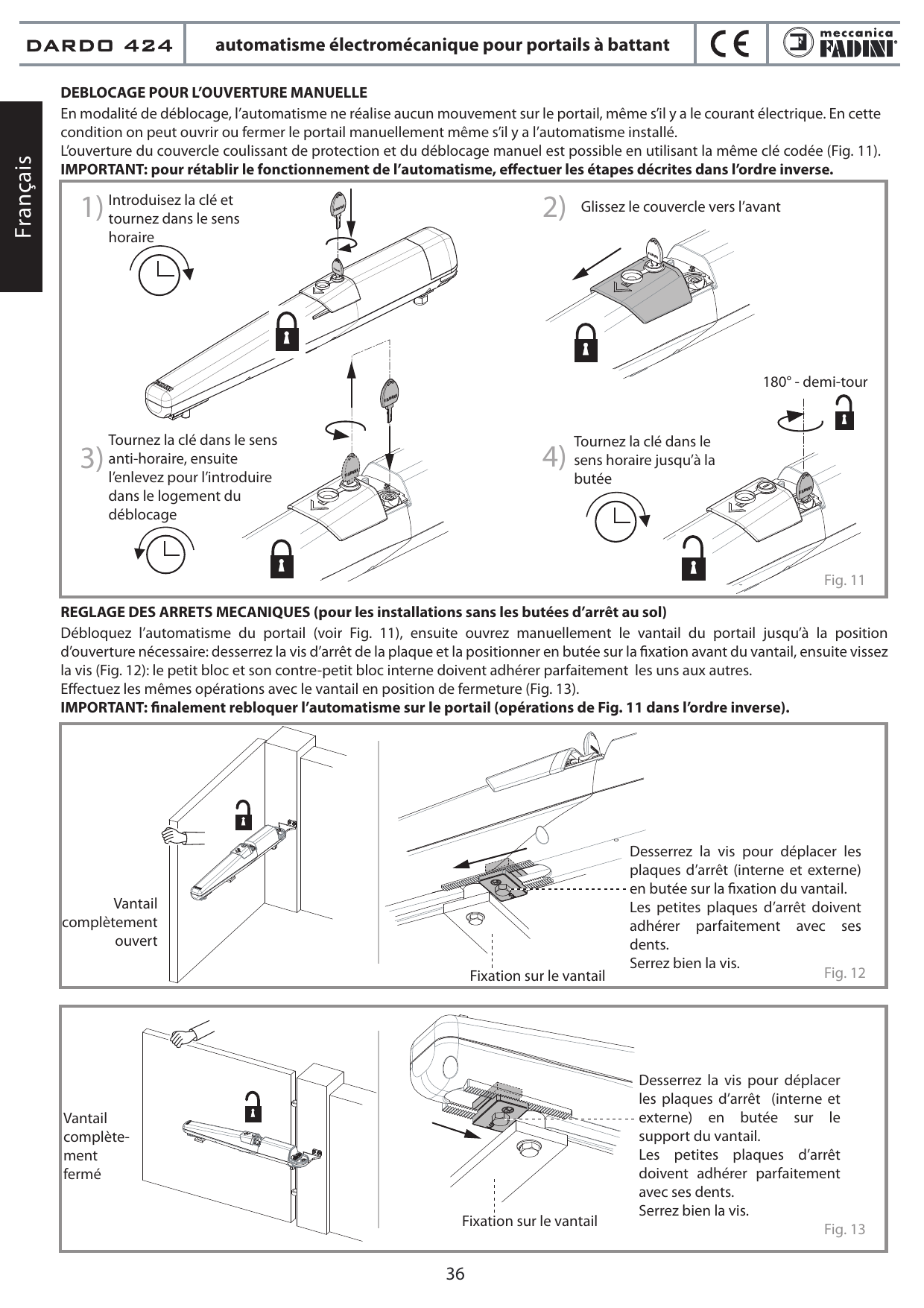

Déblocage pour l'ouverture manuelle
En modalité de déblocage, l'automatisme ne réalise aucun mouvement sur le portail, même s'il y a le courant électrique. En cette condition on peut ouvrir ou fermer le portail manuellement même s'il y a l'automatisme installé.
L'ouverture du couvercle coulissant de protection et du déblocage manuel est possible en utilisant la même clé codée (Fig. 11).
IMPORTANT : pour rétablir le fonctionnement de l'automatisme, effectuer les étapes décrites dans l'ordre inverse.
- Introduisez la clé et tournez dans le sens horaire.
- Glissez le couvercle vers l'avant.
- Tournez la clé dans le sens anti-horaire, ensuite l'enlevez pour l'introduire dans le logement du déblocage.
- Tournez la clé dans le sens horaire jusqu'à la butée (180° - demi-tour).
Réglage des arrêts mécaniques (pour les installations sans les butées d'arrêt au sol)
Débloquez l'automatisme du portail (voir Fig. 11), ensuite ouvrez manuellement le vantail du portail jusqu'à la position d'ouverture nécessaire : desserrez la vis d'arrêt de la plaque et la positionner en butée sur la fixation avant du vantail, ensuite vissez la vis (Fig. 12) : le petit bloc et son contre-petit bloc interne doivent adhérer parfaitement les uns aux autres.
Effectuez les mêmes opérations avec le vantail en position de fermeture (Fig. 13).
IMPORTANT : finalement rebloquer l'automatisme sur le portail (opérations de Fig. 11 dans l'ordre inverse).

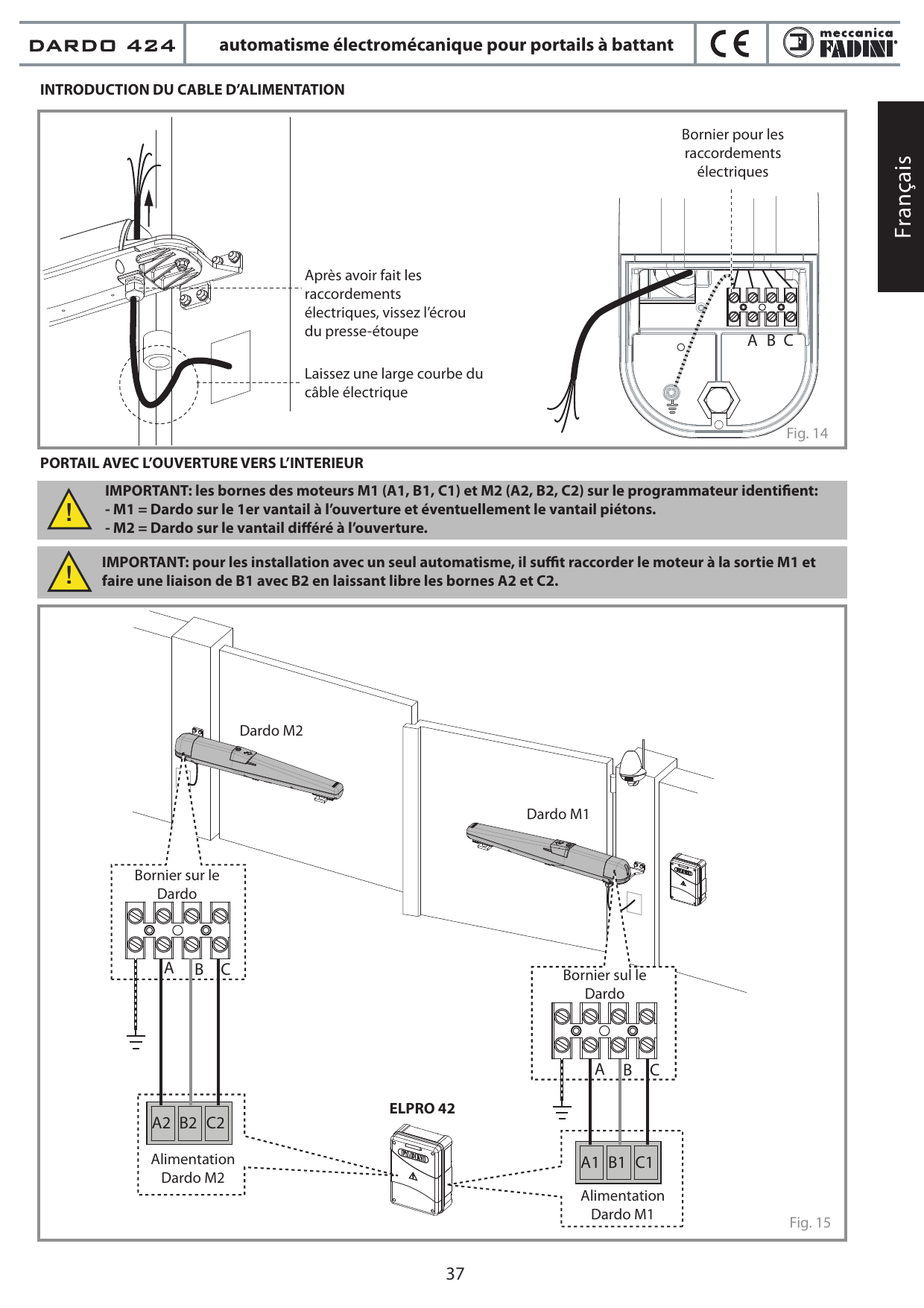

Introduction du câble d'alimentation
Après avoir fait les raccordements électriques, vissez l'écrou du presse-étoupe. Laissez une large courbe du câble électrique.
Portail avec l'ouverture vers l'intérieur
IMPORTANT : les bornes des moteurs M1 (A1, B1, C1) et M2 (A2, B2, C2) sur le programmateur identifient :
- M1 = Dardo sur le 1er vantail à l'ouverture et éventuellement le vantail piétons.
- M2 = Dardo sur le vantail différé à l'ouverture.
IMPORTANT : pour les installation avec un seul automatisme, il suffit raccorder le moteur à la sortie M1 et faire une liaison de B1 avec B2 en laissant libre les bornes A2 et C2.

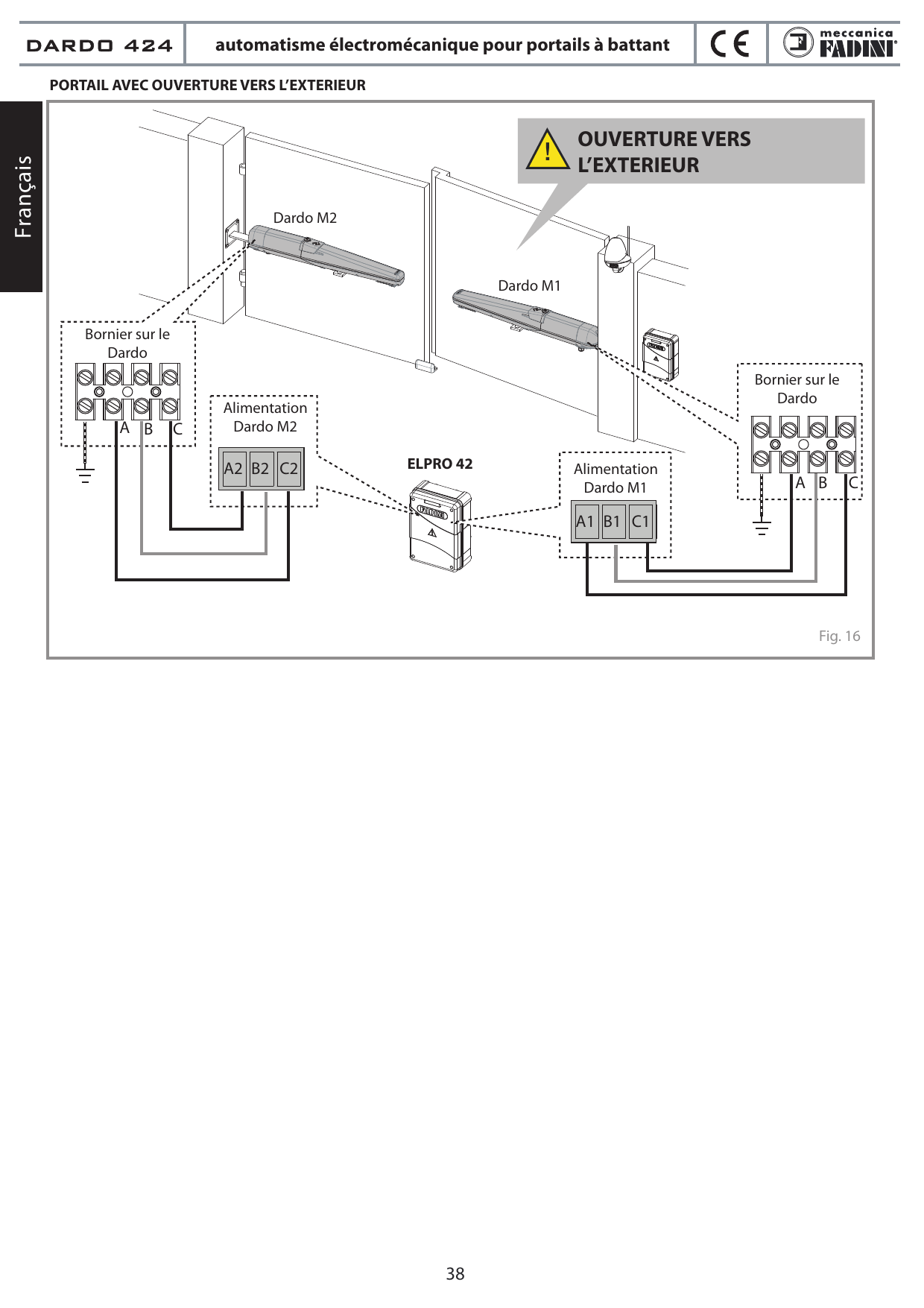

Portail avec ouverture vers l'extérieur

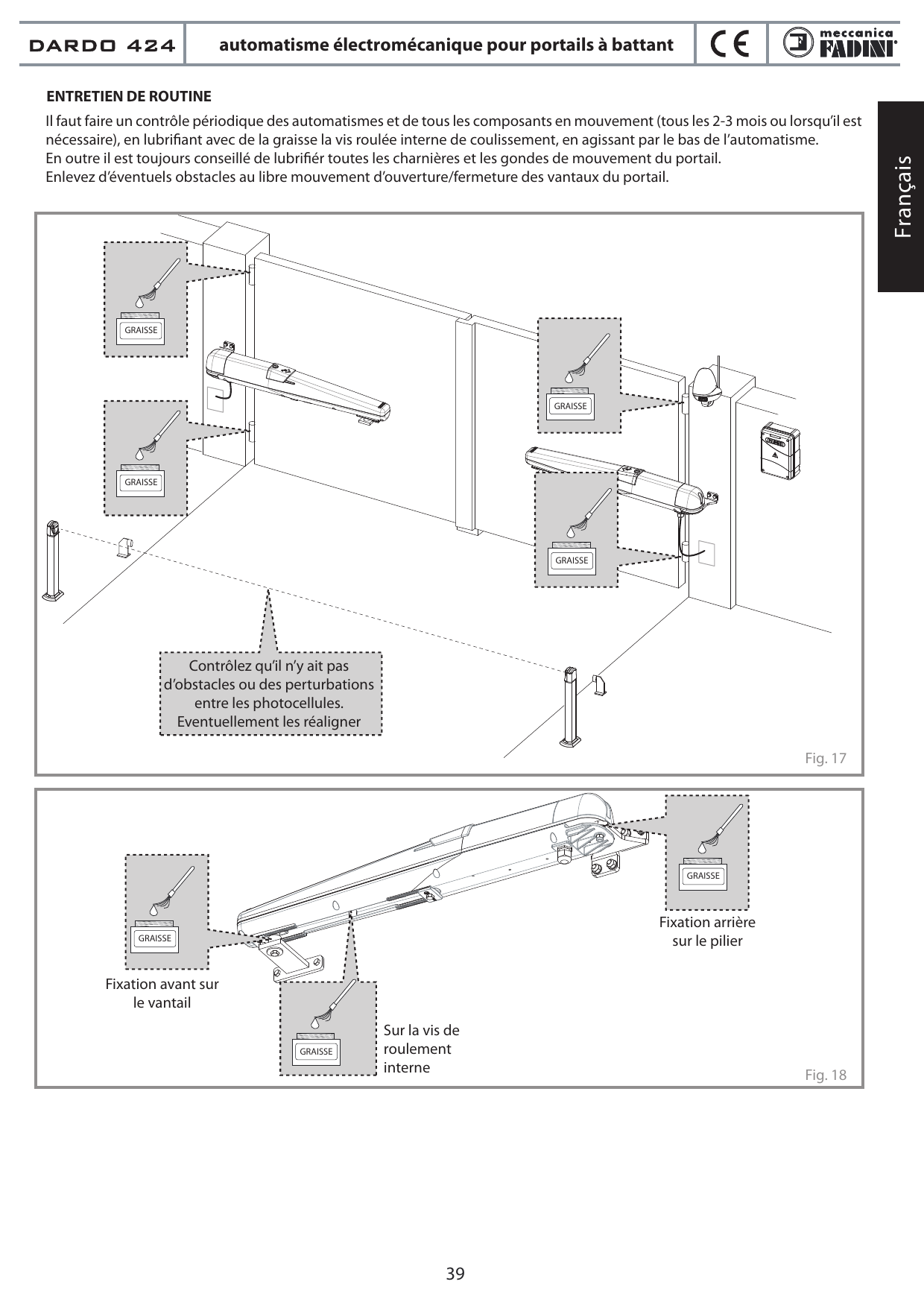

Entretien de routine
Il faut faire un contrôle périodique des automatismes et de tous les composants en mouvement (tous les 2-3 mois ou lorsqu'il est nécessaire), en lubrifiant avec de la graisse la vis roulée interne de coulissement, en agissant par le bas de l'automatisme.
En outre il est toujours conseillé de lubrifier toutes les charnières et les gonds de mouvement du portail.
Enlevez d'éventuels obstacles au libre mouvement d'ouverture/fermeture des vantaux du portail.
Carnet d'entretien
À remettre à l'utilisateur final de l'installation.
ATTENTION : Ce document contient le registre des installations, entretiens, réparations et améliorations ordinaires et extraordinaires, tout fait en utilisant les pièces originales FADINI. Ce document, en tant que tel, doit être disponible pour inspections par organismes compétents, et une copie doit être remise à l'utilisateur final.
Le technicien installateur/mainteneur garantit la fonctionnalité et sûreté de l'installation seulement si les opérations d'entretien sont accomplies par personnel technique qualifié qu'il a habilités à cet effet et en accord avec l'utilisateur final.
Champs à renseigner : Adresse installation, Mainteneur, Date, Typologie d'installation (Portail coulissant, Porte articulée, Portail battant, Barrières routières, Porte basculant, Bornes escamotables, Porte accordéon latérale), Modèle actionneur, Quantité modèles installés, Dimensions vantail, Poids vantail, Date de fabrication.
Tableau de suivi des opérations (N°, Date opération, Description opération, Mainteneur, Utilisateur final) — 6 lignes. Signatures : Cachet et Signature Installateur/Mainteneur ; Signature pour l'acceptation Utilisateur final.

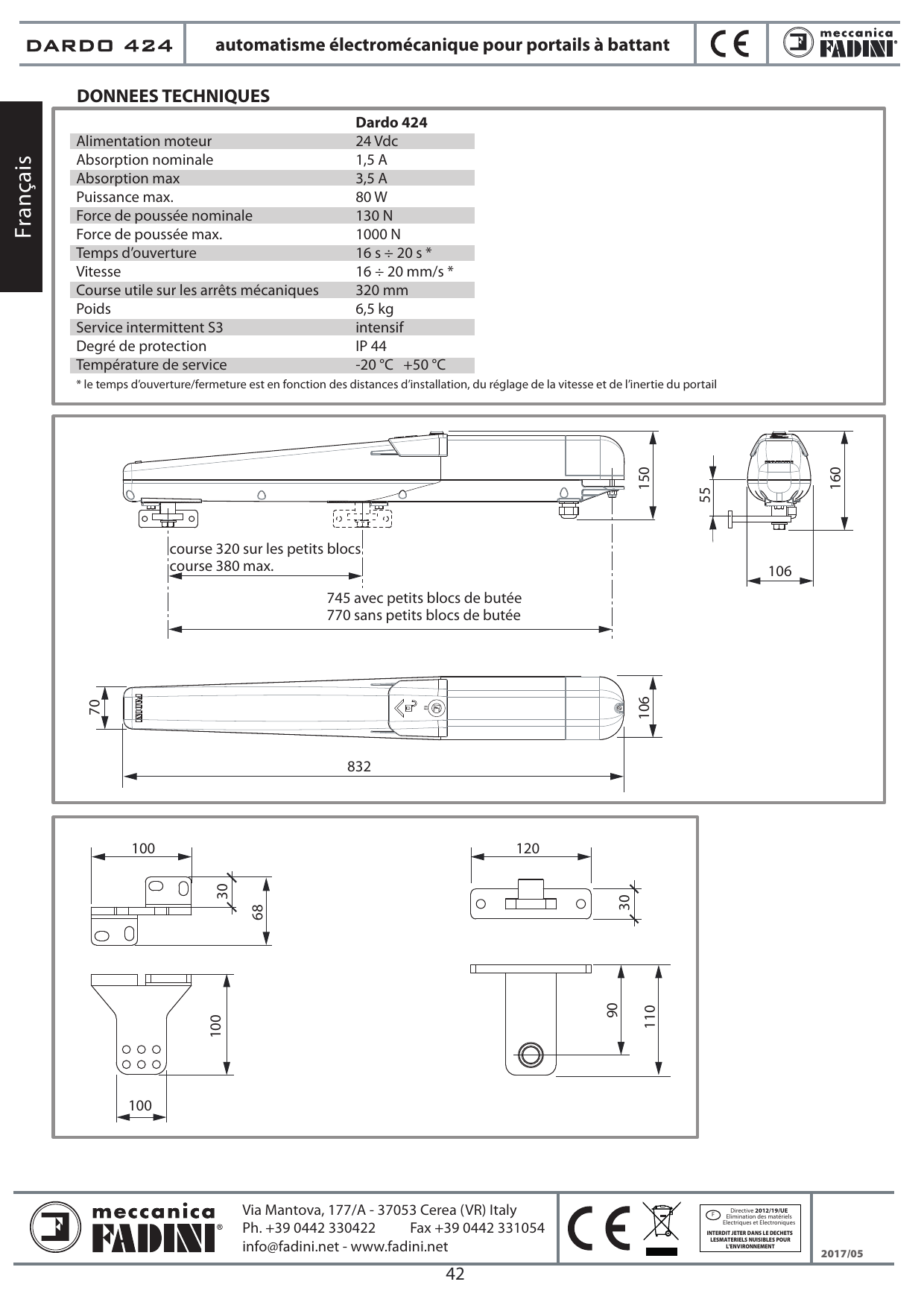

Données techniques
| Alimentation moteur | 24 Vdc |
|---|---|
| Absorption nominale | 1,5 A |
| Absorption max | 3,5 A |
| Puissance max. | 80 W |
| Force de poussée nominale | 130 N |
| Force de poussée max. | 1000 N |
| Temps d'ouverture | 16 s ÷ 20 s * |
| Vitesse | 16 ÷ 20 mm/s * |
| Course utile sur les arrêts mécaniques | 320 mm |
| Poids | 6,5 kg |
| Service intermittent S3 | intensif |
| Degré de protection | IP 44 |
| Température de service | -20 °C / +50 °C |
* le temps d'ouverture/fermeture est en fonction des distances d'installation, du réglage de la vitesse et de l'inertie du portail.
Fabricant
Meccanica Fadini — Via Mantova, 177/A - 37053 Cerea (VR) Italy — Tél. +39 0442 330422 — Fax +39 0442 331054 — info@fadini.net — www.fadini.net
Directive 2012/19/UE — Élimination des matériels Électriques et Électroniques. Interdit de jeter dans les déchets les matériels nuisibles pour l'environnement.
