Notice clavier ACIE SU2SABTME
Produit concerné
Clavier alarme Su2 EP — Contrôle d'accès
Caractéristiques techniques
| Tension d'alim. automatique | 12 à 24 V CA/CC haut rendement |
|---|---|
| Consommation | Min. 20 mA - Max. 200 mA |
| Température de fonctionnement | - 30 °C à + 50 °C |
| Étanchéité | IP65 |
| Mémoire | Non volatile EEPROM |
| Clavier | Touche en polycarbonate - Auto-extinction |
| Sortie 1 | Relais de 5 A, NO/NF |
| Sortie 2 | Relais de 1 A, NO/NF |
- Code maître d'accès à la programmation
- 60 codes de service programmables de 1 à 8 chiffres chacun
- 3 modèles de boîtiers interchangeables, en saillie ou à encastrer, en ABS ou métalliques
- Auto-protection
- Configuration de sortie programmable en Marche/Arrêt ou en impulsionnel de 00 à 99 secondes
- 2 témoins lumineux disponibles
- Éclairage automatique ou permanent du clavier
- Témoin sonore des opérations en cours
- Entrée bouton poussoir disponible pour SORTIE 1
- Sécurité : après 8 codes incorrects, le clavier se bloque et émet un signal d'alerte pendant 30 secondes
- Inviolabilité : 1 possibilité sur plus de 100 000 000 pour déchiffrer le code

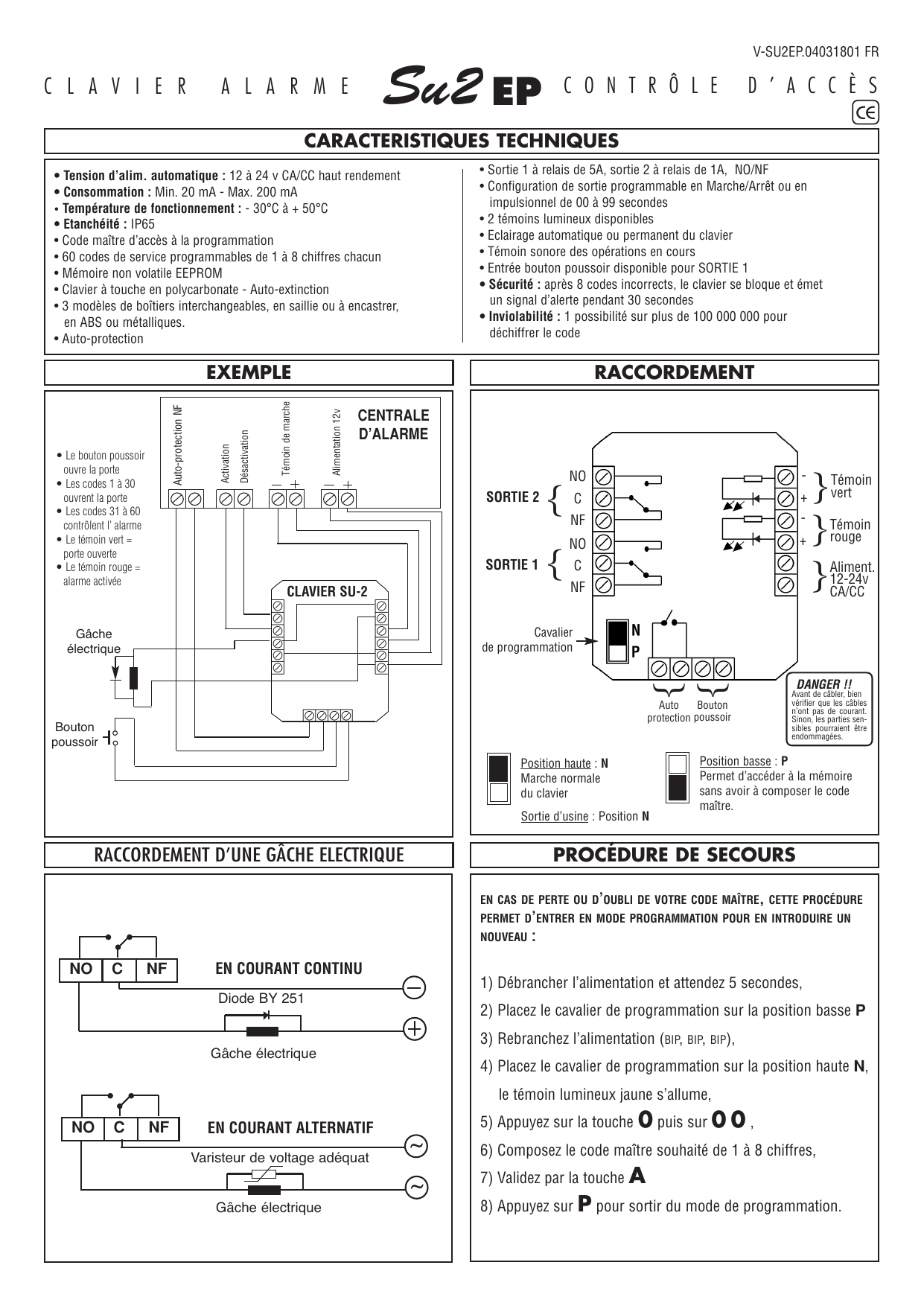

Exemple de raccordement
Raccordement du clavier SU-2 à une centrale d'alarme :
- Le bouton poussoir ouvre la porte
- Les codes 1 à 30 ouvrent la porte
- Les codes 31 à 60 contrôlent l'alarme
- Le témoin vert = porte ouverte
- Le témoin rouge = alarme activée
Connexions vers la centrale d'alarme : Auto-protection NF, Activation, Désactivation, Témoin de marche, Alimentation 12 V. Une gâche électrique et un bouton poussoir sont raccordés au clavier.

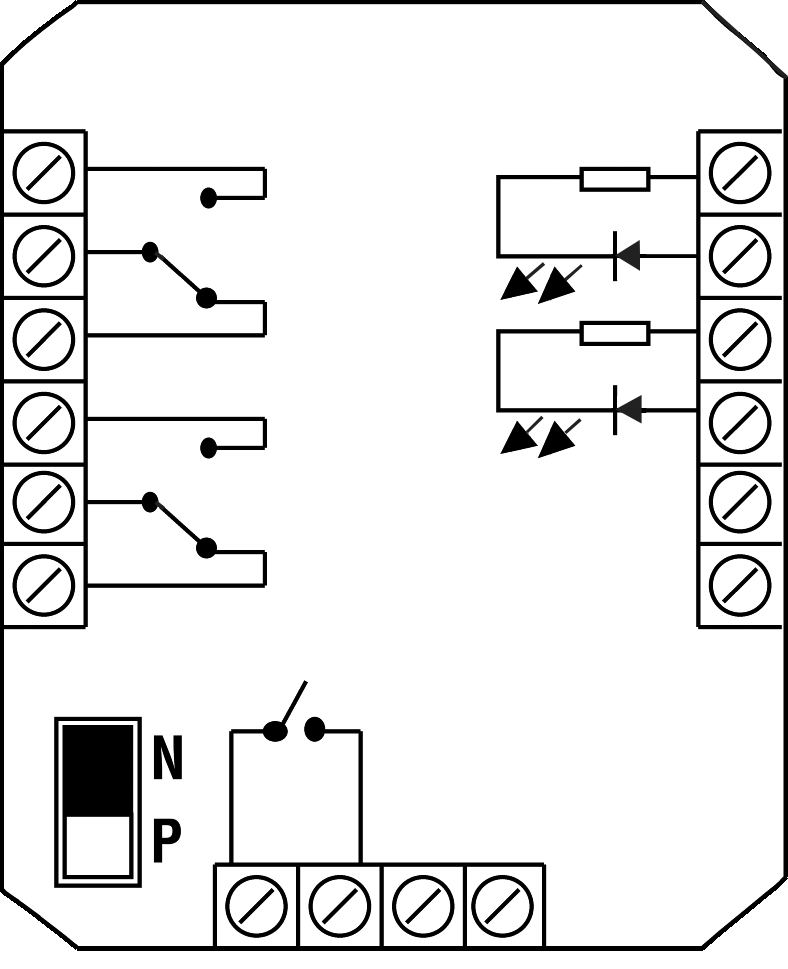

Raccordement
Bornier de gauche (haut vers bas) :
- SORTIE 2 : NO, C, NF
- SORTIE 1 : NO, C, NF
Bornier de droite : Témoin vert (- / +), Témoin rouge (- / +), Alimentation 12-24 V CA/CC.
En bas : Auto-protection, Bouton poussoir.
Cavalier de programmation
| Position haute : N | Marche normale du clavier |
|---|---|
| Position basse : P | Permet d'accéder à la mémoire sans avoir à composer le code maître |
Sortie d'usine : Position N
DANGER !! Avant de câbler, bien vérifier que les câbles n'ont pas de courant. Sinon, les parties sensibles pourraient être endommagées.
Raccordement d'une gâche électrique
En courant continu
Sur le bornier NO / C / NF : raccorder la gâche électrique avec une diode BY 251 entre les bornes - et +.
En courant alternatif
Sur le bornier NO / C / NF : raccorder la gâche électrique avec un varisteur de voltage adéquat entre les deux bornes ~.
Procédure de secours
En cas de perte ou d'oubli de votre code maître, cette procédure permet d'entrer en mode programmation pour en introduire un nouveau :
- Débrancher l'alimentation et attendez 5 secondes,
- Placez le cavalier de programmation sur la position basse P,
- Rebranchez l'alimentation (BIP, BIP, BIP),
- Placez le cavalier de programmation sur la position haute N, le témoin lumineux jaune s'allume,
- Appuyez sur la touche 0 puis sur 0 0,
- Composez le code maître souhaité de 1 à 8 chiffres,
- Validez par la touche A,
- Appuyez sur P pour sortir du mode de programmation.
Programmation d'un code maître
Le code d'origine est 0 0 0.
Pour programmer un NOUVEAU CODE MAÎTRE, composez 0 0 0 et validez par P — le témoin jaune s'allume.
- Appuyez sur 0 puis sur 0 0,
- Composez votre nouveau code maître de 1 à 8 chiffres.
Exemple : 5823. Appuyez sur 0 puis sur 0 0, composez 5 8 2 3, validez par A et P. Le témoin jaune s'éteint.
Programmation des codes de services
Comment entrer en mode de programmation
Il suffit de composer votre nouveau code maître 5 8 2 3 puis validez par P. Le témoin jaune s'allume.
Choisissez le code que vous voulez programmer de 01 à 60
- VOTRE CODE N°1 : Appuyez sur 0 puis sur 0 1 (N° de code), composez votre code de 1 à 8 chiffres. (exemple : 18126) → Appuyez sur 0 puis sur 0 1 et 1 8 1 2 6 puis validez par A.
- VOTRE CODE N°60 : Appuyez sur 0 puis sur 6 0 (N° de code), composez votre code de 1 à 8 chiffres. (exemple : 057558) → Appuyez sur 0 puis sur 6 0 et 0 5 7 5 5 8 puis validez par A.
Programmez votre temps d'impulsion de 01 à 99 secondes ou en Marche/Arrêt 00
- VOTRE SORTIE 1 : (exemple d'impulsion de 6 secondes) Composez 1 puis 0 6 (temps en secondes) validez par A.
- VOTRE SORTIE 2 : (exemple : Marche/Arrêt) Composez 2 puis 0 0 (Marche/Arrêt) validez par A.
Programmez l'éclairage du clavier
- Composez 5 puis 1 validez par A = éclairage permanent
- Composez 5 puis 0 validez par A = éclairage non permanent
Les codes 01 à 30 sont affectés à la SORTIE 1 - Les codes 31 à 60 sont affectés à la SORTIE 2.
ATTENTION ! Lorsque vous avez terminé votre programmation, appuyez sur la touche P. Le témoin lumineux jaune s'éteint.
Effacement des codes de service
Composez votre code maître et validez par P. Le témoin lumineux jaune s'allume.
- Effacer votre code N° 3 : Composez 9 puis 0 3 (N° de code). Validez par A.
- Effacer tous vos codes sauf le code maître : Composez 9 puis 9 9 (« BIPS » d'avertissement). Validez par A.
- Effacer votre code maître : Composez 9 puis 0 0. Validez par A.
Utilisation quotidienne
- Votre code est : 18126 — Composez 1 8 1 2 6 validez par A. La sortie 1 s'active pendant 6 secondes.
- Votre code est : 057558 — Composez 0 5 7 5 5 8 validez par A. La sortie 2 s'active. En composant à nouveau votre code et en validant par A, la sortie 2 se désactive.
NOTE :
- 2 BIPS successifs : OPÉRATION CORRECTE
- Plusieurs BIPS successifs : ERREUR
