Notice CENTURION D5 EVO

1. Introduction

Ce guide s'adresse tout particulièrement aux installateurs familiers avec l'installation de motorisations de portes coulissantes standard, mais qui ne connaissent pas les spécificités du dispositif D5-Evo.

2. Instructions de sécurité importantes

3. Icônes utilisées dans ce guide

• Une icône indique des conseils et d'autres informations qui pourraient être utiles lors de l'installation.
• Une icône signale des variantes ainsi que d'autres aspects qui devraient être considérés lors de l'installation.
• Une icône signale un avertissement, une mise en garde ou un point important. Veuillez prendre bonne note des aspects critiques qui DOIVENT être respectés afin d'éviter toute blessure.

4. Description générale

Le D5-Evo est un opérateur de commande, dédié à un usage domestique ou à l'industrie légère, conçu pour ouvrir et fermer des portes coulissantes pesant jusqu'à 500 kg. Une boîte à engrenages spécialement conçue, moulée dans de robustes polymères mécaniques, couplée à un puissant moteur 12V CC offre une solution d'automatisation rapide et fiable pour les entrées de maisons et de petits ensembles.

5. Spécifications techniques

L'unité est alimentée par une batterie de 12V CC et a les limites suivantes :

Force de poussée de l'opérateur au démarrage	30 kgf
Force de poussée de l'opérateur nominale	17 kgf
Masse maximale de la porte	500 kg
Longueur maximale de la porte	100 m
Nombre maximal d'utilisations par jour	150

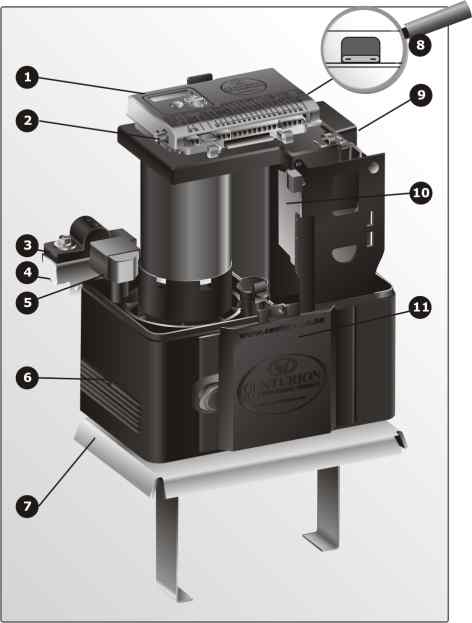

6. Identification du D5-Evo

1. Contrôleur du D5-Evo
2. Fusible de l'éclairage d'accueil (3A FIB)
3. Marqueur d'origine monté sur la porte
4. Support du marqueur d'origine
5. Détecteur d'origine
6. Panneaux latéraux
7. Plaque de fondation
8. Fusible du moteur (30A ATO)
9. 1 x batterie 12V, 7,2 Ah
10. Chargeur SM2A
11. Trappe d'accès de débrayage manuel

7. Préparation du site

Considérations générales relatives à l'installation

Pour une information détaillée, veuillez vous référer au manuel d'installation complet disponible au téléchargement.

Veillez à n'installer l'opérateur de commande de porte que si :

• Il ne constitue pas un risque pour le public
• Il y a suffisamment d'espace jusqu'à la route et/ou les voies de circulation publiques
• L'installation, une fois terminée, satisfait à toutes les exigences des autorités locales et/ou municipales
• La masse, la longueur et l'usage de la porte sont conformes aux spécifications limites de l'opérateur de commande
• La porte est en bon état de fonctionnement, à savoir :
  • Elle se déplace librement
  • Elle ne se déplace pas toute seule si elle est laissée dans une position quelconque
  • Elle peut être installée de manière à ce qu'il y ait suffisamment d'espace entre les parties mobiles lors de l'ouverture et de la fermeture, afin de réduire le risque de blessure personnelle et de piégeage
  • Les boutons-poussoirs ou les interrupteurs à clé, lorsqu'ils sont requis, peuvent être positionnés de manière à ce que la porte se trouve dans la ligne de visée de l'opérateur.

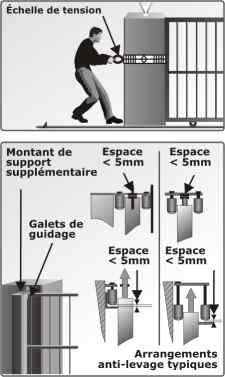

Les galets de guidage doivent garantir que la porte est maintenue verticalement sur toute la longueur de la course de la porte. Pour une sécurité accrue, un montant de support supplémentaire est installé pour empêcher que la porte ne tombe en cas de défaillance des galets de guidage.

Assurez-vous que la porte ne peut pas être soulevée hors du pignon du moteur lorsque le support anti-levage est installé.

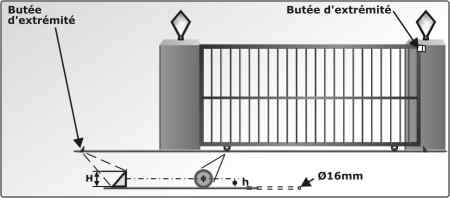

Installez des butées d'extrémité capables d'arrêter la porte à la vitesse nominale.

8. Lubrification

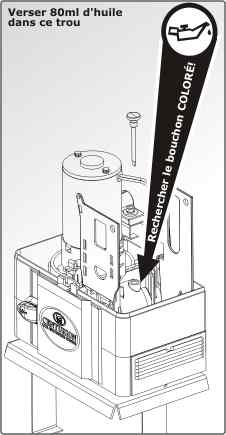

Procédure de remplissage d'huile

1. Soulevez le couvercle de l'opérateur.
2. Retirez la batterie de manière à pouvoir accéder au bouchon coloré de remplissage.
3. Retirez le bouchon coloré de remplissage d'huile en le soulevant à l'aide d'un tournevis.
4. Videz le contenu de la bouteille d'huile dans la boîte à engrenages (80 ml).
5. Replacez le bouchon coloré de remplissage d'huile.

Spécifications de l'huile

Code produit CENTURION	OIL80MLOXO/H
Type	Lubrifiant synthétique de transmission finale Castrol SAF-XO 75W-90

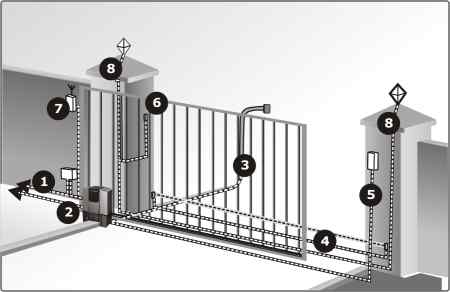

9. Besoins en câblage

Légende

1. Câble d'alimentation réseau de 220V CA via un interrupteur isolateur principal bipolaire (3 conducteurs LNE 1,5 mm² SWA)

Câblage optionnel (tous les câbles sont des câbles multibrins)

1. Câble d'intercommunication raccordant le moteur au logement (n1 + 6 conducteurs 0,5 mm² multibrins)
2. Câble d'intercommunication raccordant le moteur au panneau d'entrée (n2 0,5 mm² multibrin)
3. CLS de sécurité : Faisceaux infrarouges de sécurité recommandés (3 conducteurs 0,5 mm² multibrins)
4. TRG : Dispositif de contrôle d'accès (3 conducteurs 0,5 mm²)
5. PED : Interrupteur à clé ou clavier code pour piéton, optionnels (6 conducteurs 0,5 mm² multibrins)
6. TRG : Récepteur radio optionnel (3 conducteurs 0,5 mm²)
7. LUMIÈRE : Lumières de pilier optionnelles (3 conducteurs LNE SWA, dimension selon les besoins en puissance)

• n1 – nombre de conducteurs requis par l'intercommunication
• n2 – nombre de conducteurs requis par l'intercommunication
• Augmentation possible de l'épaisseur du câble si des lumières de pilier sont installées.
• Le type de câble doit satisfaire aux réglementations municipales, mais typiquement, un câble SWA (câble armé de fils d'acier) est recommandé. L'armement du câble assure un excellent blindage, qui procure une meilleure protection contre la foudre (raccorder à la terre une extrémité du blindage).
• Permet que toutes les fonctionnalités, telles que l'ouverture pour piétons, les DEL d'état, etc. soient commandées depuis le combiné d'intercommunication situé à l'intérieur du logement. Le nombre de conducteurs et le type de câble peuvent varier en fonction de la marque du système de contrôle d'accès qui est utilisé.
• Pour une portée optimale, un récepteur extérieur peut être monté sur le mur.

10. Fonctionnement manuel

Débrayage de la boîte à engrenages / de l'entraînement

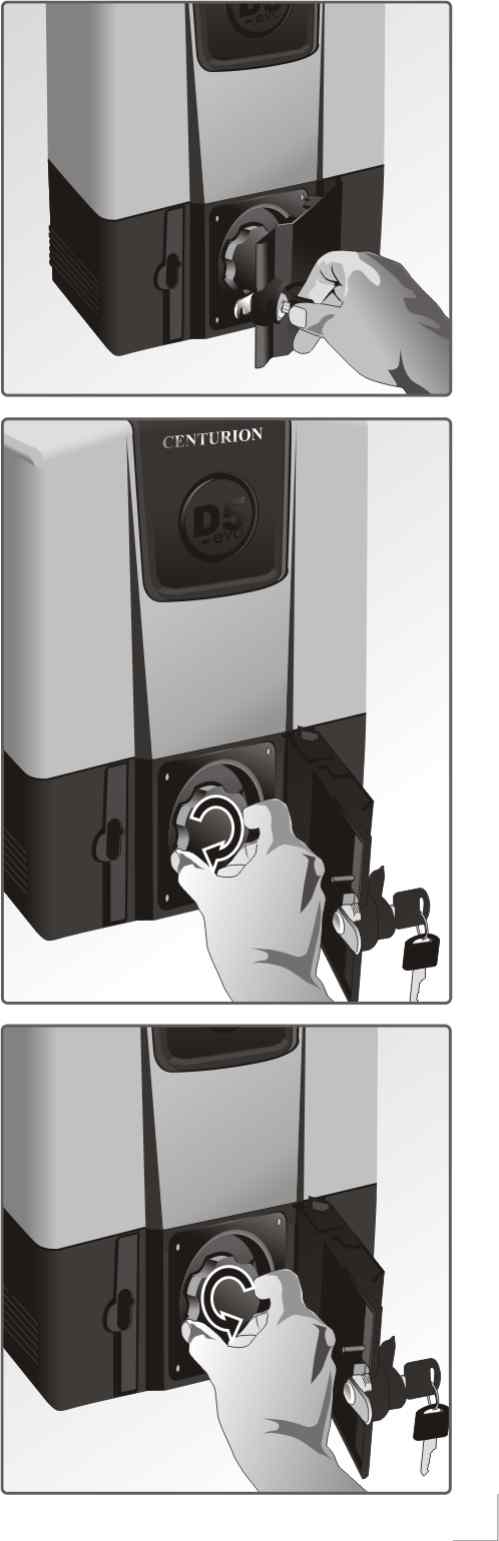

1. Insérez la clé de blocage par came et tournez celle-ci de 90° dans le sens horaire. Cela permet de retirer le couvercle ainsi que de faire tourner la molette de débrayage.

   N'enlevez pas la molette. Le retrait de la molette pourrait entraîner une entrée d'eau dans la boîte à engrenages, annulant de ce fait la garantie.

2. Tournez la molette dans le sens horaire jusqu'à ce que la boîte à engrenages soit débrayée et que la porte puisse être déplacée manuellement.
3. Si, pour une raison quelconque, la boîte à engrenages devait être laissée en mode manuel pendant une longue durée, il est recommandé de verrouiller la trappe d'accès. Cela maintient le couvercle et empêche tout accès à l'intérieur de l'unité où résident des tensions élevées. Cela empêche également le vol de tout composant et garantit une parfaite protection contre les éléments.

Réenclenchement de la boîte à engrenages / de l'entraînement

1. Tournez la molette dans le sens antihoraire jusqu'à ce que la molette soit lâche dans la main. Assurez-vous que la trappe d'accès au débrayage manuel peut être fermée.
2. Faites glisser la porte jusqu'à ce que la boîte à engrenages / l'entraînement s'enclenche. Ne jamais faire fonctionner le moteur avant que l'unité soit enclenchée.

11. Installation de l'opérateur de commande D5-Evo

Positionnement de l'opérateur de commande

1. Afin de garantir que l'opérateur ne dépasse pas sur la voie d'accès, installez une plaque de base au moins au ras du bateau de la voie d'accès.

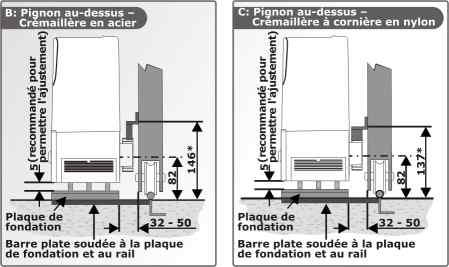

2. En considérant les figures A, B et C, déterminez une position et une hauteur appropriées pour l'opérateur.

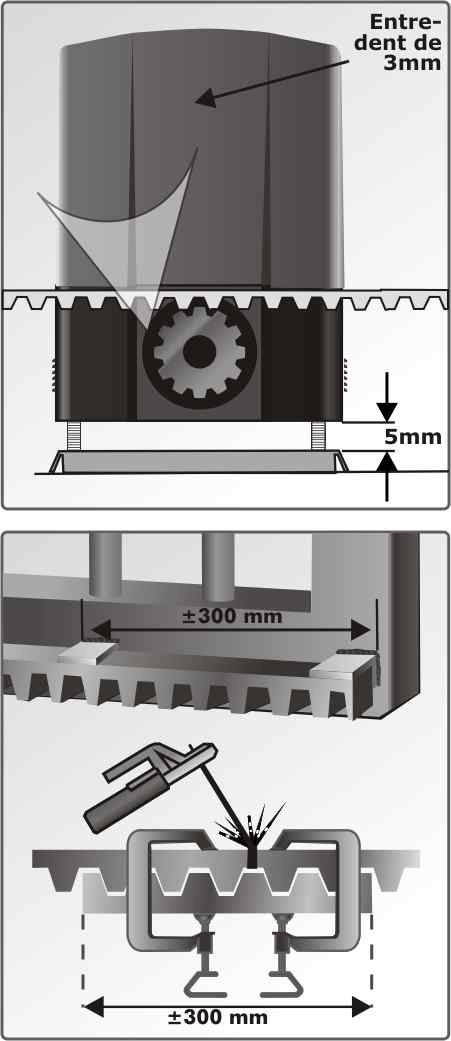

* Comprend un jeu de 3 mm requis entre la crémaillère et le pignon.

Installation de la plaque de fondation

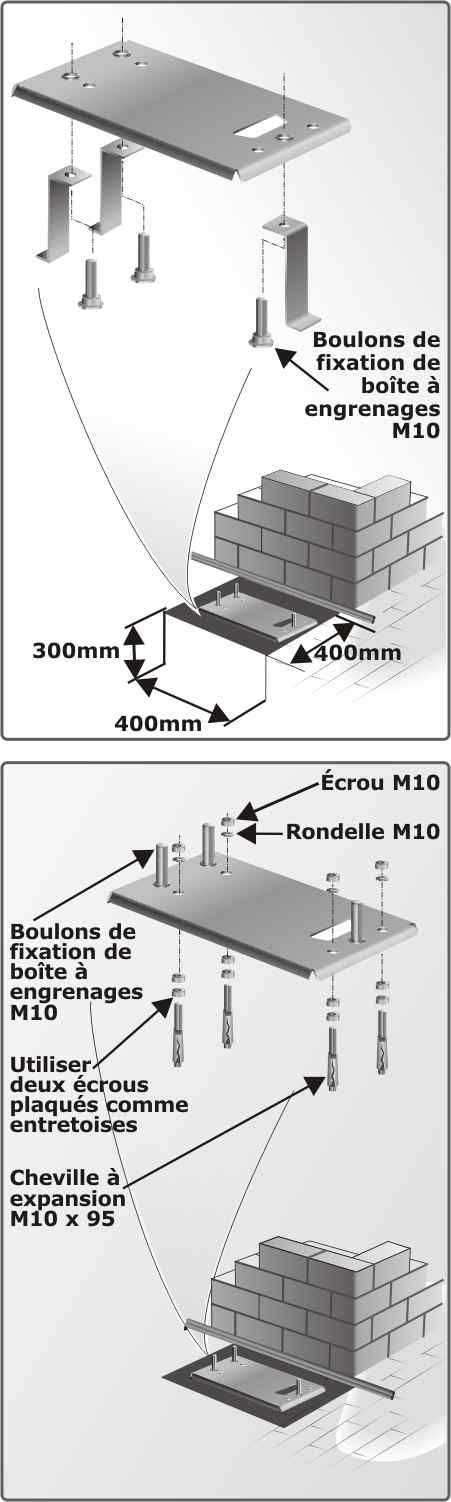

La plaque de fondation peut soit être placée sur une fondation en béton, soit être boulonnée sur un soubassement en béton existant. Se référer aux illustrations ci-dessous.

Option 1 : Nouvelle fondation en béton

Assemblez, comme indiqué, la plaque de fondation à l'aide de supports de fixation.

Option 2 : Boulonnage de la plaque de fondation sur un soubassement en béton existant

En cas de boulonnage sur un soubassement en béton existant, placez la plaque de fondation dans sa position correcte et utilisez la plaque comme gabarit pour marquer les trous des chevilles.

Assemblez la plaque de fondation sans les supports de fixation avant de la boulonner sur le soubassement. Utiliser des chevilles à expansion M10 x 95, écrous et rondelles M10, et deux écrous plaqués comme entretoises.

Passage des câbles et fixation de la plaque de fondation

1. Faites passer les câbles, tel que cela est déterminé dans la Section 9 — Besoins en câblage.

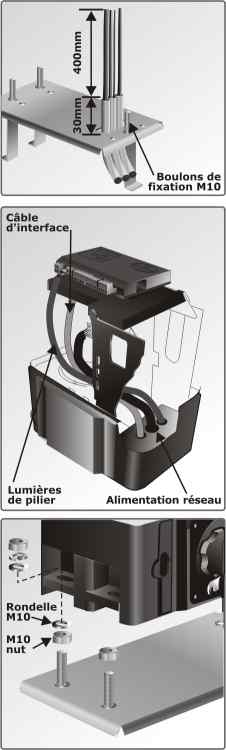

   Assurez-vous que tous les câbles dépassent au moins de 400 mm au-dessus de la plaque de base une fois installés, comme indiqué sur l'illustration.

2. Bétonnez ou boulonnez solidement la plaque de fondation en position.

Montage de la boîte à engrenages

1. Retirez les extracteurs pour les câbles de la boîte à engrenages.
2. Faites passer les câbles à travers ces trous tout en ajustant la boîte à engrenages sur la plaque de base.
3. Notez la façon dont les câbles se montent au niveau de la carte de commande.
4. Vérifiez que l'opérateur est bien à niveau.
5. Fixez la boîte à engrenages en place en installant les éléments suivants dans l'ordre : commencez par placer un écrou puis une rondelle sur chaque boulon de fixation de boîte à engrenages ; placez ensuite la boîte à engrenages ; puis placez une rondelle, puis une rondelle frein et finalement un écrou sur chaque boulon de fixation de boîte à engrenages.
6. Ne montez pas la boîte à engrenages à plat sur la plaque de fixation. Ajustez la hauteur des écrous de fixation de manière à soulever la boîte à engrenages d'au moins 5 mm au-dessus de la plaque. Ce jeu permettra de procéder à des réglages ultérieurs.
7. Scellez le conduit et les trous d'extraction de l'opérateur de commande avec du silicone afin d'empêcher les fourmis de pénétrer dans l'opérateur par ces points d'entrée de câble.

Montage de la crémaillère

Crémaillère en acier

1. Fixez la crémaillère à l'aide des équerres en acier fournies.
2. Les équerres ne doivent pas être espacées de plus de 300 mm.
3. Lorsque différentes longueurs sont jointes, une manière aisée de garantir un espacement de pas correct consiste à claveter une petite section de crémaillère pour aligner les dents.

Crémaillère RAZ

1. Utilisez au moins trois vis TEK par demi-mètre de crémaillère.

Montage du marqueur d'origine

1. Fermez complètement la porte.
2. Montez le marqueur d'origine sur la crémaillère à une distance minimale de 500 mm du détecteur d'origine.

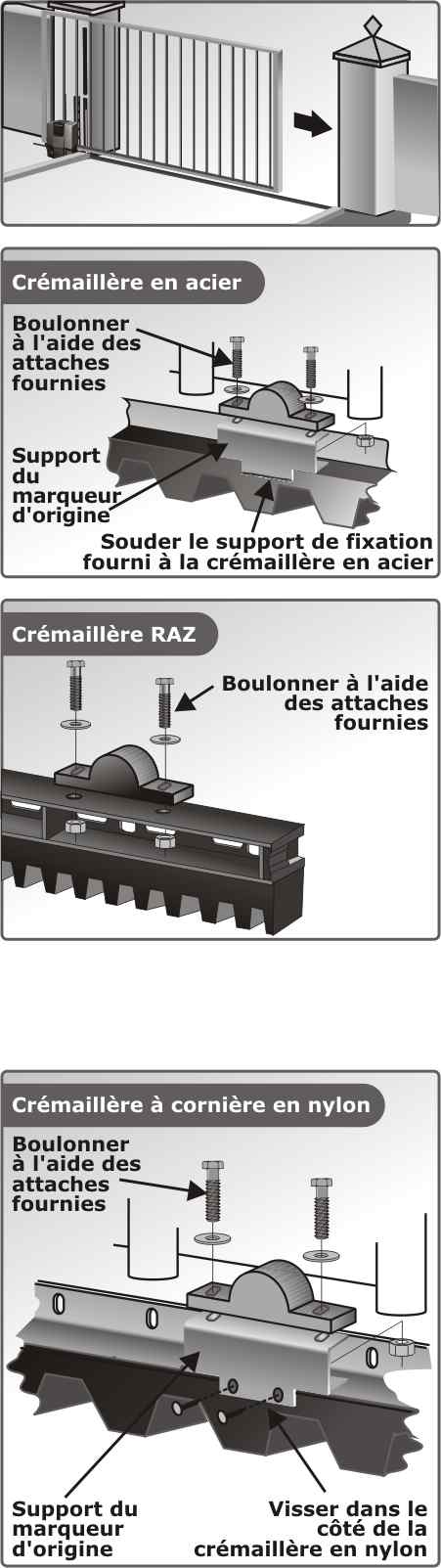

Crémaillère en acier

1. Pour une crémaillère en acier, montez le marqueur d'origine sur la crémaillère à l'aide du support fourni.
2. Soudez le support à la crémaillère.
3. Boulonnez le marqueur d'origine sur le support à l'aide des attaches fournies.

Crémaillère RAZ

1. Avec une crémaillère RAZ, le marqueur d'origine se monte directement sur le haut de la crémaillère, sans support.
2. Percez des trous de fixation directement dans la crémaillère et boulonnez le marqueur à sa position.
3. Évidez la lèvre avant de la crémaillère si vous avez besoin de déplacer le marqueur d'origine plus près de l'opérateur lorsque la porte coulisse.

Crémaillère à cornière en nylon

1. Avec une crémaillère à cornière en nylon, il est nécessaire d'utiliser le support fourni.
2. Il est préférable d'utiliser des attaches autotaraudeuses pour fixer le support sur le côté de la crémaillère en nylon, comme indiqué.
3. Effectuez un petit point de soudure pour fixer l'arrière du support sur la section en cornière métallique de la crémaillère.
4. Boulonnez le marqueur d'origine sur le support à l'aide des attaches fournies.

Montage du marqueur d'origine (suite)

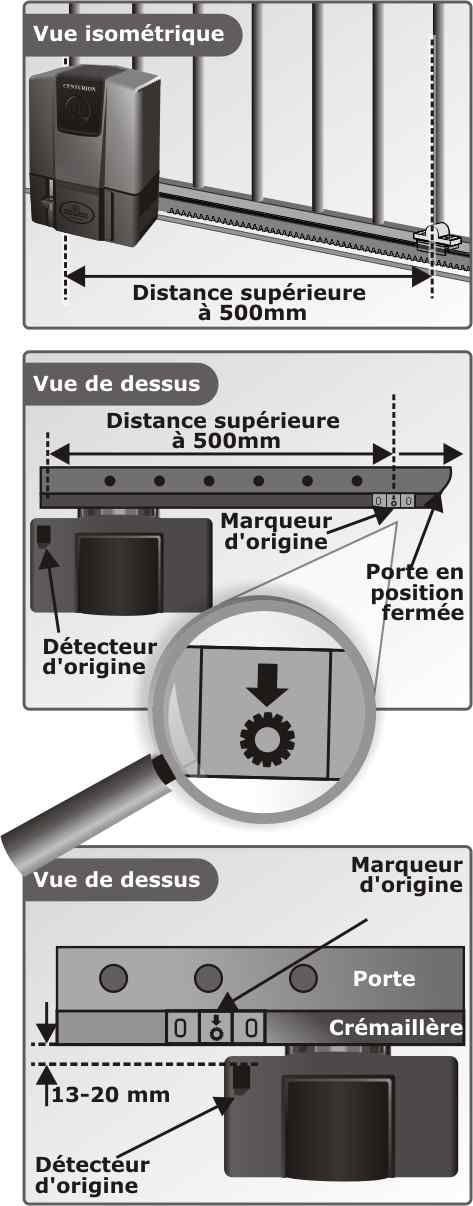

1. Faites glisser manuellement la porte en position ouverte jusqu'à ce que le marqueur d'origine soit aligné avec le détecteur d'origine.
2. Assurez-vous que la distance entre la face du marqueur et la face avant du détecteur est comprise entre 13 et 20 mm.

   Faites attention à l'orientation de la flèche sur le marqueur d'origine. Cette flèche doit être tournée vers l'opérateur.

3. Ajustez la distance en faisant coulisser le marqueur d'origine le long des trous de fixation rainurés jusqu'à ce que la distance spécifiée soit atteinte.

   Pour de meilleurs résultats, maintenez l'écart entre le marqueur et le détecteur aussi petit que possible.

Il est possible que la distance entre le marqueur et le détecteur soit bien plus importante que 500 mm. Toutefois, si la fonctionnalité d'ouverture pour piétons est utilisée, bien que la position du marqueur n'affecte pas la largeur du passage pour piétons, il est préférable que le marqueur soit monté côté intérieur du point d'ouverture pour piétons.

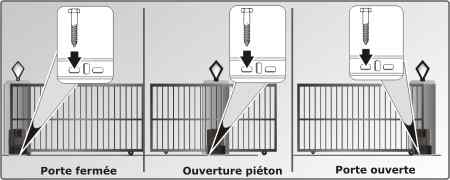

Application des décalcomanies d'avertissement
