Notice de mise en service rapide — Opérateur coulissant D3 - D5
ATTENTION : une batterie mal chargée ne permettra pas d'effectuer les phases d'auto-apprentissage.
1 — Mise en place de la batterie
Dès que possible, positionner la batterie 7 Ah dans son logement prévu sous la carte électronique et alimenter l'opérateur en 230 V afin d'assurer la charge optimum de la batterie.
2 — Mise en place de l'opérateur
- Mettre en place l'opérateur.
- Le déverrouiller au moyen de la molette (voir notice).
- Fixer la crémaillère sur le portail.

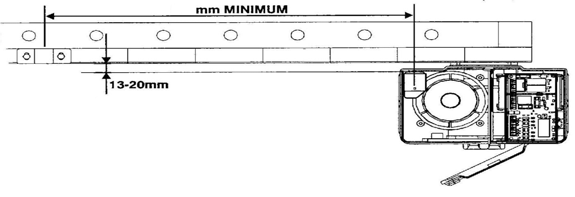

- Positionner l'index magnétique sur la crémaillère à 1000 mm de l'index de l'opérateur (portail fermé) en respectant la flèche indiquée sur cet index.
Nota : il est impératif d'installer des butées d'ouverture et de fermeture.
3 — Branchement du moteur
Vérifier le branchement du moteur selon le positionnement droit ou gauche de l'opérateur.
| Le portail se ferme : | a | b |
|---|---|---|
| Vers la gauche (ci-dessus) | NOIR | BLEU |
| Vers la droite | BLEU | NOIR |

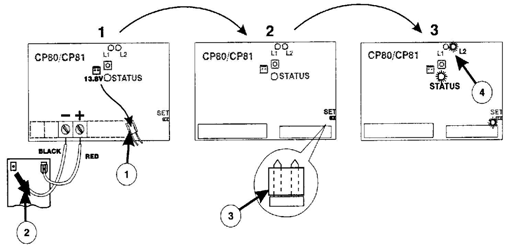

4 — Procédure pour rentrer en mode programmation
(valable pour tous les programmes)
- Mettre la carte hors tension en débranchant la fiche + de la batterie (2) et le câble d'alimentation de la carte (1).
- Mettre le cavalier de programmation (3) sur les 2 picots « SET ».
- Rebrancher le câble d'alimentation puis le câble de la batterie.
La LED « Status » clignote 5 fois puis la LED L2 s'allume et reste allumée, indiquant que l'on se trouve en mode programmation.
5 — Procédure d'auto-apprentissage
L'auto-apprentissage consiste à régler automatiquement les fins de course du portail.
- Positionner manuellement le portail à moitié d'ouverture (fig. 1).
- Rebloquer l'opérateur avec la molette.
- Appuyer à présent sur le bouton « TEST » jusqu'à ce que la LED L1 clignote 1 fois, puis relâcher immédiatement le bouton test.
- La LED L1 continuera à clignoter une fois par seconde, vous confirmant que vous êtes dans le menu 1.
- Appuyer sur le bouton « TEST ». Le portail va effectuer automatiquement les 6 phases décrites ci-dessous.

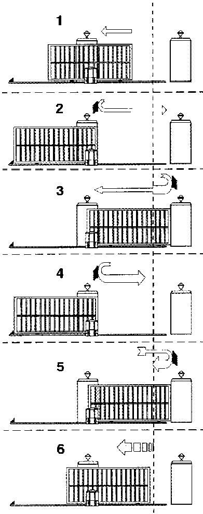

Les 6 phases d'auto-apprentissage
- Le moteur part en ouverture en petite vitesse.
- Arrivé sur sa butée d'ouverture, il repart en fermeture, toujours en petite vitesse.
- Le portail atteint sa butée de fermeture et repart en ouverture en vitesse normale, puis ralenti devant le passage de l'index.
- Arrivé sur la butée d'ouverture, il se referme en vitesse normale.
- Puis il s'ouvre jusqu'en position ouverture piéton et s'arrête.
- À la fin de la phase 6, on ajustera l'ouverture piéton en donnant des impulsions successives sur la commande PED (si raccordée).
Nota :
- Si le portail part en fermeture en phase 1, vérifier les raccordements (voir étape 3).
- En fonction du poids et de la taille du portail, il peut être nécessaire de diminuer la sensibilité à l'inversion (voir tableau de programmation).
6 — Fin de l'auto-apprentissage
Terminer la phase d'auto-apprentissage en appuyant sur « TEST » puis relâcher. La LED L2 s'allume, indiquant la fin de cette phase de programmation.
À ce stade, vous pouvez soit sortir du mode programmation en retirant le cavalier « SET », soit continuer la programmation des fonctions particulières et des divers réglages selon le tableau ci-dessous.
Notice de programmation
7 — Principe de programmation
Le principe de programmation repose sur les nombres de clignotements des LED L1 et STATUT situées sur la carte électronique.
L'accès aux 12 menus se fait par des trames de clignotements de la LED L1 avec des pauses d'environ une seconde.
Exemple :
- Menu 1 : 1 clignotement, pause, 1 clignotement…
- Menu 2 : 2 clignotements, pause, 2 clignotements…
- Menu 3 : 3 clignotements, pause, 3 clignotements… etc.
L'accès au paramétrage dans chaque menu se fait par des trames de clignotements de la LED STATUS selon le même principe.
Pour accéder aux différents menus et programmations, il faut maintenir le bouton test appuyé jusqu'au nombre de clignotements désirés.
8 — Tableau des programmations
| Programme | Option | L1 | Status | Valeur par défaut |
|---|---|---|---|---|
| Logique de l'ouverture totale | Auto | 2 | 1 | X |
| Semi-auto | 2 | |||
| Temps de pause ouverture totale | 3 | 1 = 1 sec | 15 sec | |
| Mode de fonctionnement | Standard | 4 | 1 | X |
| Collectif (que des ouvertures) | 2 | |||
| Refermeture par cellules | 3 | |||
| Inversion sur chaque impulsion | 4 | |||
| Temps de pause ouverture piéton | 5 | 5 sec | ||
| Durée de l'éclairage de zone | 6 | 1 = 10 sec | 120 sec | |
| Sensibilité à l'inversion sur obstacle (inversement à la force) | Forte | 7 | 1 | |
| Moyenne | 2 | X | ||
| Faible | 3 | |||
| Maintien portail ouvert par action prolongée sur la commande | 8 | 1 = 1 sec | 3 sec | |
| Fermeture sur butée (PCM) | Oui | 9 | 1 | |
| Non | 2 | X | ||
| Mode de fonctionnement de la lampe de signalisation | Temporisée | 10 | 1 | |
| Clignotante | 2 | X | ||
| Fixe | 3 | |||
| Sans pré-clignotement | 4 | |||
| Durée du pré-clignotement | 11 | 1 = 1 sec | 5 sec | |
| Nombre d'inversion sur obstacles avant mise en arrêt | 12 | 4 |
9 — Lexique des mots et abréviations
Lexique du manuel d'installation joint à l'opérateur.
Raccordements
- PED : ouverture piétons
- FRX : ouverture totale
- TRG : commande radio
- IRB : contact cellules et/ou listeau
- LCK : contact sécurité ouverture
Fonctions
- CONDOMINIUM : collectif (toutes les impulsions donnent des ouvertures)
- PIRAC : refermeture après passage devant les cellules
- REVERSING : chaque impulsion inverse le mouvement
- PCM : arrêt du portail sur sa butée de fermeture
