Notice CAME ZL150

1 Légende symboles

• Ce symbole indique des parties à lire attentivement.
• Ce symbole indique des parties concernant la sécurité.
• Ce symbole indique ce qui doit être communiqué à l'utilisateur.

2 Conditions d'utilisation

2.1 Utilisation prévue

Le tableau de commande ZL150N a été conçu pour la gestion des automatismes pour portails à 2 battants de la série FLEX alimentés à 24 V (CC).

2.2 Domaines d'application

Respecter les distances et les diamètres des câbles comme indiqué dans le tableau « type et section des câbles ».

La puissance totale des moteurs connectés ne doit pas dépasser 96 W.

3 Références normatives

Came Cancelli Automatici est une société certifiée pour le système de gestion de la qualité ISO 9001:2000 et de gestion environnementale ISO 14001. La société Came conçoit et produit entièrement en Italie.

Le produit en question est conforme aux normes suivantes : voir déclaration de conformité.

4 Description

Entièrement conçu et fabriqué par la société CAME Cancelli Automatici S.p.A.

Le tableau de commande doit être alimenté à 230 V CA, avec une fréquence max. de 50/60 Hz.

Les dispositifs de commande et les accessoires sont alimentés à 24 V. Attention ! Les accessoires ne doivent pas dépasser tous ensemble 40 W.

Toutes les connexions sont protégées par des fusibles rapides, voir tableau.

La carte permet et contrôle les fonctions suivantes :

• fermeture automatique après une commande d'ouverture ;
• préclignotement de l'indicateur de mouvement ;
• détection d'obstacle avec portail arrêté en tout point ;
• coup de bélier durant la phase d'ouverture.

Les modalités de commande pouvant être définies sont les suivantes :

• ouverture/fermeture ;
• ouverture/fermeture à action maintenue ;
• ouverture partielle ;
• arrêt total.

Les photocellules, après détection d'un obstacle, peuvent provoquer :

• la réouverture en cas de portail en phase de fermeture ;
• la refermeture ou l'arrêt partiel en phase d'ouverture ;
• l'arrêt total.

Des trimmers spécifiques règlent :

• le temps d'intervention de la fermeture automatique ;
• retard fermeture du motoréducteur M2 ;
• le temps de fonctionnement.

Il est également possible de connecter :

• une lampe de signalisation de portail ouvert ;
• une serrure de verrouillage électrique ;
• une carte LB54 qui alimente les motoréducteurs par batteries en cas de coupure de courant. Au rétablissement de l'énergie électrique, elle effectue également leur recharge.

Données techniques

Tension d'alimentation	230 V - 50/60 Hz
Puissance maximale admise	96 W
Absorption au repos	60 mA
Puissance maximum pour accessoires à 24V	40 W
Classe d'isolation des circuits	II
Matériau du boîtier	ABS
Degré de protection du boîtier	IP54
Température de fonctionnement	-20 / +55°C

Tableau fusibles

pour la protection de	fusible de
Carte électronique (ligne)	1,6 A
Dispositifs de commande et accessoires (centrale)	1,6 A
Motoréducteur et serrure de verrouillage électrique	5 A

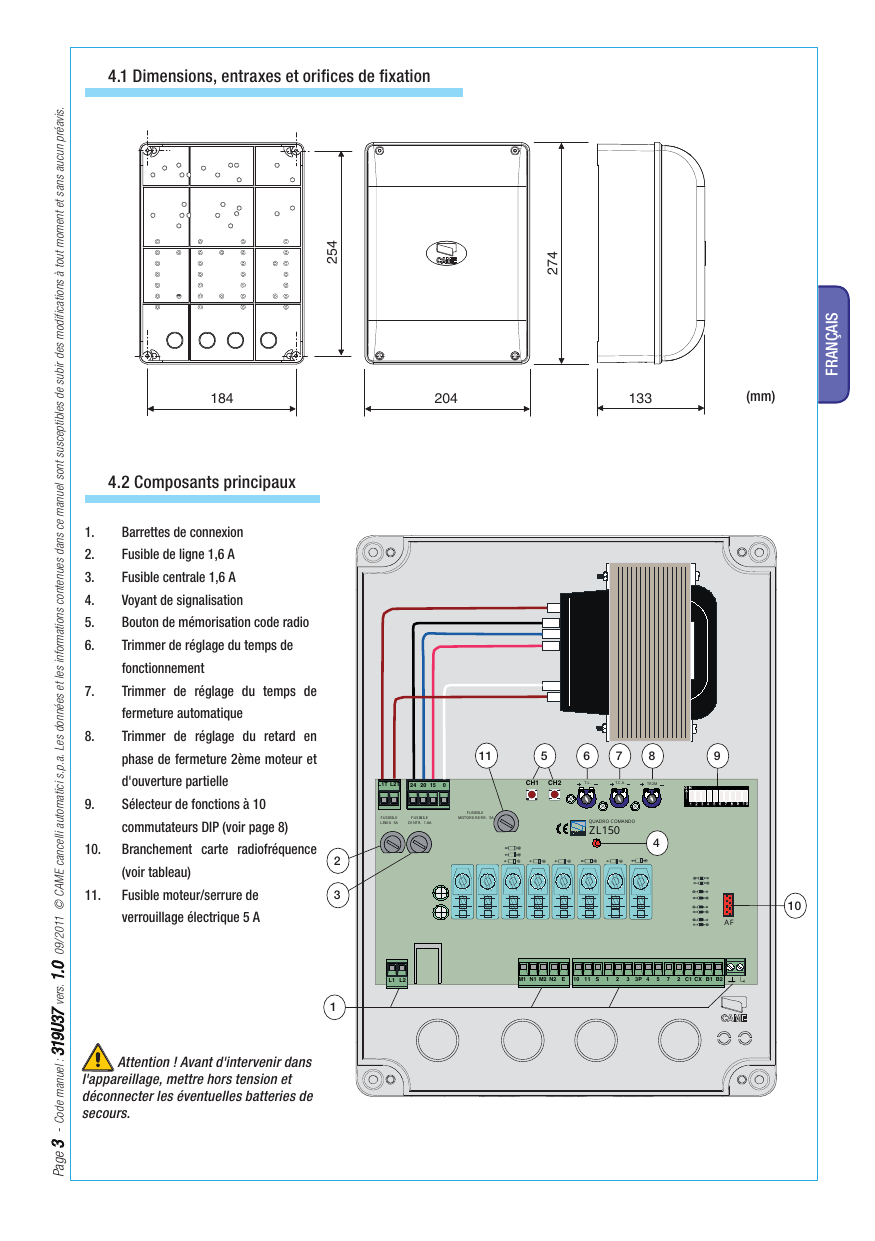

4.1 Dimensions, entraxes et orifices de fixation

4.2 Composants principaux

1. Barrettes de connexion
2. Fusible de ligne 1,6 A
3. Fusible centrale 1,6 A
4. Voyant de signalisation
5. Bouton de mémorisation code radio
6. Trimmer de réglage du temps de fonctionnement
7. Trimmer de réglage du temps de fermeture automatique
8. Trimmer de réglage du retard en phase de fermeture 2ème moteur et d'ouverture partielle
9. Sélecteur de fonctions à 10 commutateurs DIP
10. Branchement carte radiofréquence (voir tableau)
11. Fusible moteur/serrure de verrouillage électrique 5 A

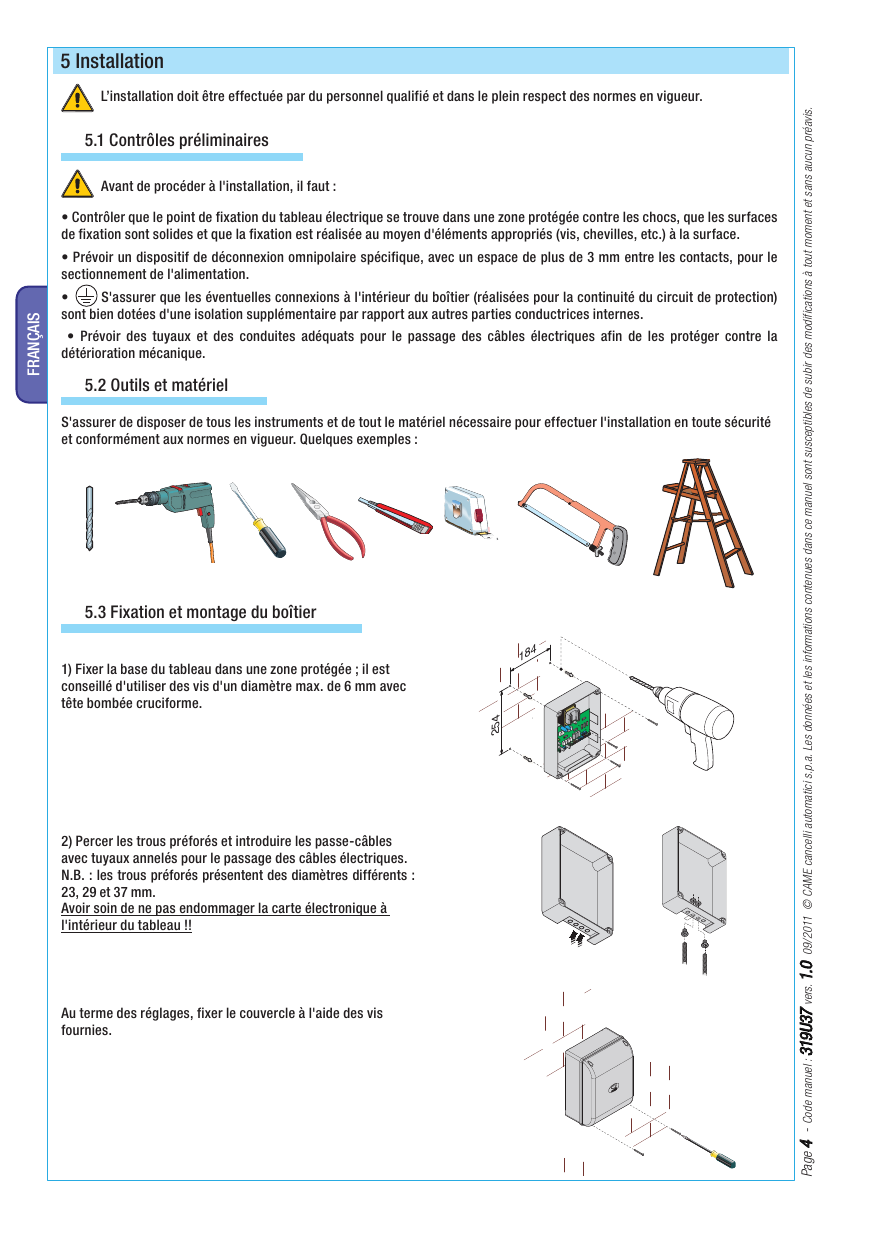

5 Installation

5.1 Contrôles préliminaires

5.2 Outils et matériel

S'assurer de disposer de tous les instruments et de tout le matériel nécessaire pour effectuer l'installation en toute sécurité et conformément aux normes en vigueur.

5.3 Fixation et montage du boîtier

1. Fixer la base du tableau dans une zone protégée ; il est conseillé d'utiliser des vis d'un diamètre max. de 6 mm avec tête bombée cruciforme.
2. Percer les trous préforés et introduire les passe-câbles avec tuyaux annelés pour le passage des câbles électriques.
   N.B. : les trous préforés présentent des diamètres différents : 23, 29 et 37 mm.

Au terme des réglages, fixer le couvercle à l'aide des vis fournies.

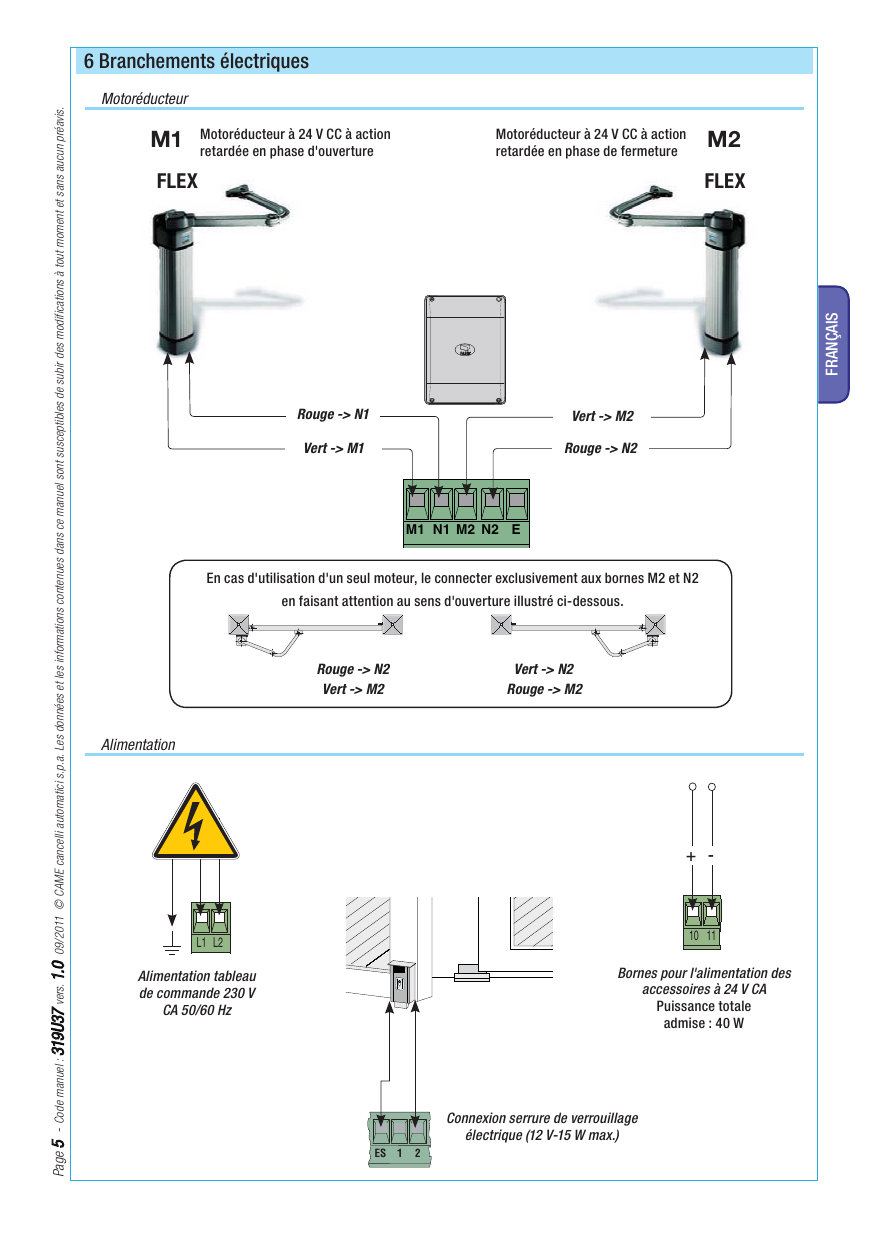

6 Branchements électriques

Motoréducteur

M1 — Motoréducteur à 24 V CC à action retardée en phase d'ouverture (FLEX)

M2 — Motoréducteur à 24 V CC à action retardée en phase de fermeture (FLEX)

Connexions sur les bornes M1 N1 M2 N2 E :

• Moteur M1 : Rouge → N1 ; Vert → M1
• Moteur M2 : Vert → M2 ; Rouge → N2

En cas d'utilisation d'un seul moteur, le connecter exclusivement aux bornes M2 et N2 en faisant attention au sens d'ouverture :

• Sens 1 : Rouge → N2 ; Vert → M2
• Sens 2 : Vert → N2 ; Rouge → M2

Alimentation

• Alimentation tableau de commande 230 V CA 50/60 Hz (bornes L1 L2).
• Bornes pour l'alimentation des accessoires à 24 V CA (bornes 10-11). Puissance totale admise : 40 W.
• Connexion serrure de verrouillage électrique (12 V - 15 W max.) sur bornes ES 1 2.

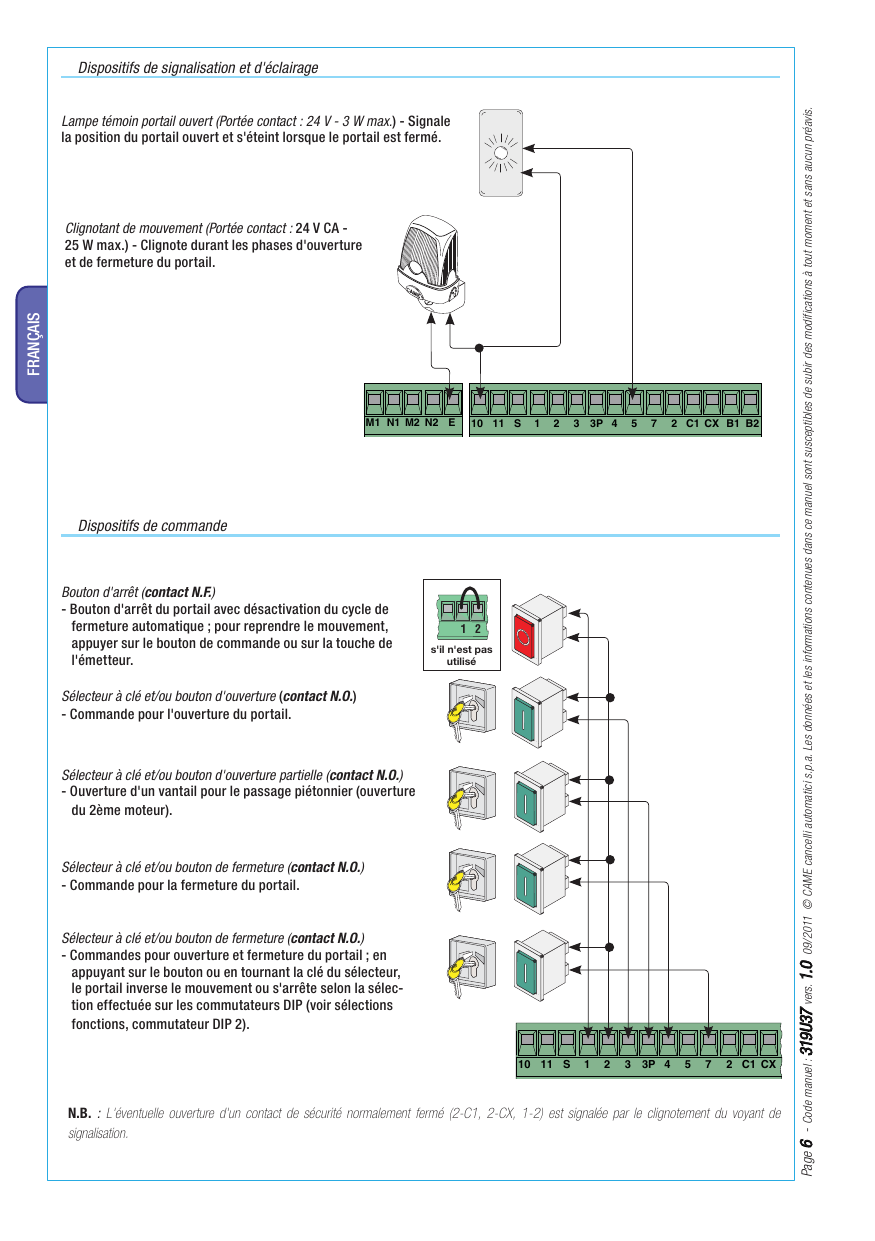

Dispositifs de signalisation et d'éclairage

• Lampe témoin portail ouvert (Portée contact : 24 V - 3 W max.) - Signale la position du portail ouvert et s'éteint lorsque le portail est fermé.
• Clignotant de mouvement (Portée contact : 24 V CA - 25 W max.) - Clignote durant les phases d'ouverture et de fermeture du portail.

Dispositifs de commande

• Bouton d'arrêt (contact N.F.) - Bouton d'arrêt du portail avec désactivation du cycle de fermeture automatique ; pour reprendre le mouvement, appuyer sur le bouton de commande ou sur la touche de l'émetteur. (S'il n'est pas utilisé, ponter les bornes 1-2.)
• Sélecteur à clé et/ou bouton d'ouverture (contact N.O.) - Commande pour l'ouverture du portail.
• Sélecteur à clé et/ou bouton d'ouverture partielle (contact N.O.) - Ouverture d'un vantail pour le passage piétonnier (ouverture du 2ème moteur).
• Sélecteur à clé et/ou bouton de fermeture (contact N.O.) - Commande pour la fermeture du portail.
• Sélecteur à clé et/ou bouton de fermeture (contact N.O.) - Commandes pour ouverture et fermeture du portail ; en appuyant sur le bouton ou en tournant la clé du sélecteur, le portail inverse le mouvement ou s'arrête selon la sélection effectuée sur les commutateurs DIP (voir sélections fonctions, commutateur DIP 2).

N.B. : L'éventuelle ouverture d'un contact de sécurité normalement fermé (2-C1, 2-CX, 1-2) est signalée par le clignotement du voyant de signalisation.

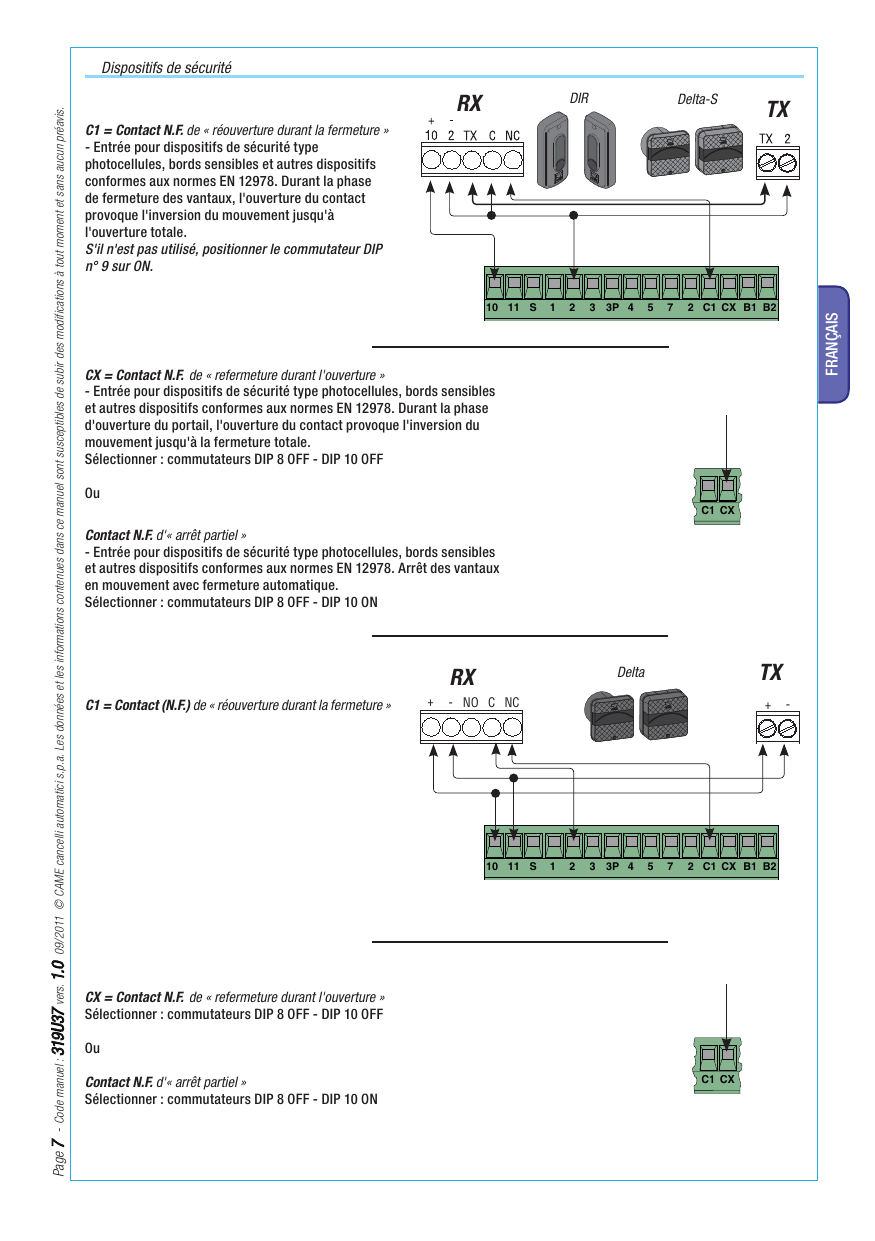

Dispositifs de sécurité

C1 = Contact N.F. de « réouverture durant la fermeture » - Entrée pour dispositifs de sécurité type photocellules, bords sensibles et autres dispositifs conformes aux normes EN 12978. Durant la phase de fermeture des vantaux, l'ouverture du contact provoque l'inversion du mouvement jusqu'à l'ouverture totale.

S'il n'est pas utilisé, positionner le commutateur DIP n° 9 sur ON.

CX = Contact N.F. de « refermeture durant l'ouverture » - Entrée pour dispositifs de sécurité type photocellules, bords sensibles et autres dispositifs conformes aux normes EN 12978. Durant la phase d'ouverture du portail, l'ouverture du contact provoque l'inversion du mouvement jusqu'à la fermeture totale.
Sélectionner : commutateurs DIP 8 OFF - DIP 10 OFF.

Ou :

Contact N.F. d'« arrêt partiel » - Entrée pour dispositifs de sécurité type photocellules, bords sensibles et autres dispositifs conformes aux normes EN 12978. Arrêt des vantaux en mouvement avec fermeture automatique.
Sélectionner : commutateurs DIP 8 OFF - DIP 10 ON.

7 Sélections fonctions

Commutateur DIP 10 voies

Position	Fonction
1 ON	Fermeture automatique - Le temporisateur de fermeture automatique s'active à la butée durant la phase d'ouverture. Il est possible de régler le temps configuré même s'il dépend de l'éventuelle intervention des dispositifs de sécurité et qu'il ne s'active qu'après un « arrêt » total de sécurité ou en cas de coupure de courant (1 OFF - Désactivée).
2 ON	Fonction de « ouverture-arrêt-fermeture-arrêt » par bouton (2-7) et émetteur radio (avec carte radiofréquence activée) activée.
2 ON	Fonction de « ouverture-fermeture » par bouton (2-7) et émetteur radio (avec carte radiofréquence activée) activée.
3 ON	Fonction de « uniquement ouverture » par émetteur radio (avec carte radiofréquence activée) activée (3 OFF - Désactivée).
4 ON	Préclignotement en phase d'ouverture et en phase de fermeture - Suite à une commande d'ouverture ou de fermeture, le voyant connecté sur 10-E clignote pendant 5 secondes avant de commencer la manœuvre. Activé (4 OFF - Désactivé).
5 ON	Détection de présence d'un obstacle - permet, avec moteur éteint (portail fermé, ouvert ou après une commande d'arrêt total), d'empêcher tout mouvement lorsque les dispositifs de sécurité (ex. : photocellules) détectent un obstacle (5 OFF - Désactivé).
6 ON	Action maintenue - Fonctionnement du portail en maintenant la touche enfoncée : bouton (2-3) pour l'ouverture, bouton (2-4) pour la fermeture (6 OFF - Désactivé).
7 ON	Fonction coup de bélier activé (7 OFF - Désactivé) - À chaque commande d'ouverture, les vantaux poussent sur la butée de fermeture pendant une seconde, ce qui facilite l'opération de déblocage de la serrure de verrouillage électrique connectée aux bornes 2-S. Le coup de bélier n'est activé que si les vantaux sont fermés et uniquement à la fin de la manœuvre ou bien à la 1ère manœuvre après la mise sous tension de l'installation.
8 OFF - 10 OFF	Refermeture en phase d'ouverture - Les photocellules, lorsqu'elles détectent un obstacle durant la phase d'ouverture du vantail, inversent la marche jusqu'à la fermeture totale ; connecter le dispositif de sécurité à la borne (2-CX) ; s'il n'est pas utilisé, positionner le commutateur DIP 8 sur ON.
8 OFF - 10 ON	Arrêt partiel (activé) - Arrêt du portail en mouvement avec fermeture automatique, connecter le dispositif de sécurité à la borne (2-CX) ; en cas de non utilisation des dispositifs sur 2-CX, positionner le commutateur DIP 8 sur ON.
9 OFF	Réouverture en phase de fermeture activé - Les photocellules, lorsqu'elles détectent un obstacle durant la phase de fermeture du vantail, inversent la marche jusqu'à l'ouverture totale ; connecter le dispositif de sécurité à la borne (2-C1) ; s'il n'est pas utilisé, positionner le commutateur DIP sur ON.

8 Réglages

Trimmer	Réglage
T.L.	Réglage temps de manœuvre d'un minimum de 15" à un maximum de 120".
T.F.A.	Réglage temps de fermeture automatique d'un minimum de 1" à un maximum de 120".
TR2M	Réglage retard en phase de fermeture 2ème moteur (min. 0", max. 15") et, en même temps, ouverture partielle (min. 0", max. 30").

9 Activation de la commande radio

Antenne

Connecter le câble RG58 de l'antenne aux bornes spécifiques.

Éventuelle sortie du deuxième canal du récepteur radio (contact N.O.) sur bornes B1-B2. Portée contact : 5 A - 24 V CC.

Émetteurs

• ATOMO : AT01 • AT02 • AT04 — voir le feuillet descriptif inséré dans l'emballage de la carte de radiofréquence AF43SR.
• TOUCH : TCH 4024 • TCH 4048
• TOP : TOP-432A • TOP-434A • TOP-302A • TOP-304A
• TOP : TOP-432NA • TOP-434NA • TOP-862NA • TOP-864NA • TOP-432S
• TWIN : TWIN2 • TWIN4
• TAM : T432 • T434 • T438 • TAM-432SA
• TFM : T132 • T134 • T138 • T152 • T154 • T158

Pour ces émetteurs, voir instructions sur l'emballage.

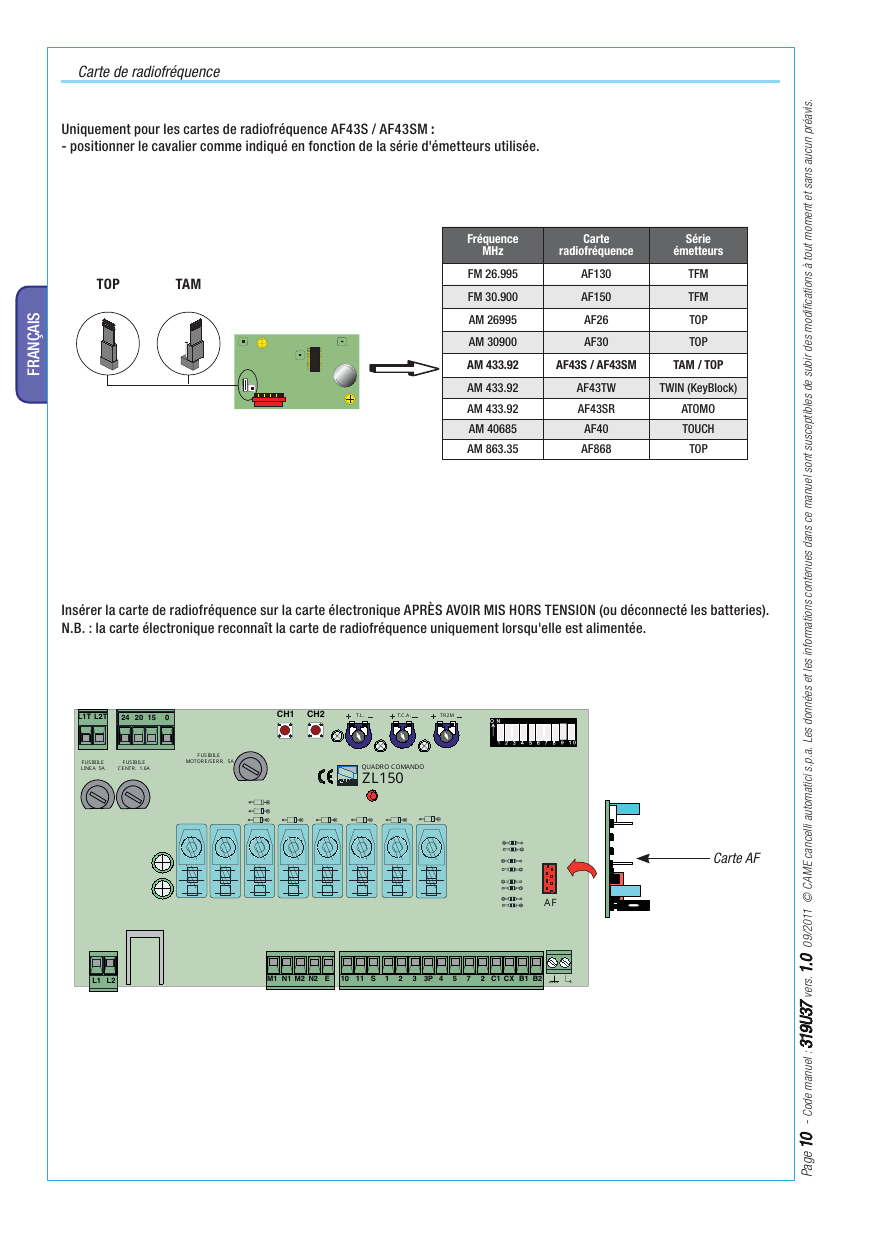

Carte de radiofréquence

Uniquement pour les cartes de radiofréquence AF43S / AF43SM : positionner le cavalier comme indiqué en fonction de la série d'émetteurs utilisée.

Fréquence MHz	Carte radiofréquence	Série émetteurs
FM 26.995	AF130	TFM
FM 30.900	AF150	TFM
AM 26995	AF26	TOP
AM 30900	AF30	TOP
AM 433.92	AF43S / AF43SM	TAM / TOP
AM 433.92	AF43TW	TWIN (KeyBlock)
AM 433.92	AF43SR	ATOMO
AM 40685	AF40	TOUCH
AM 863.35	AF868	TOP

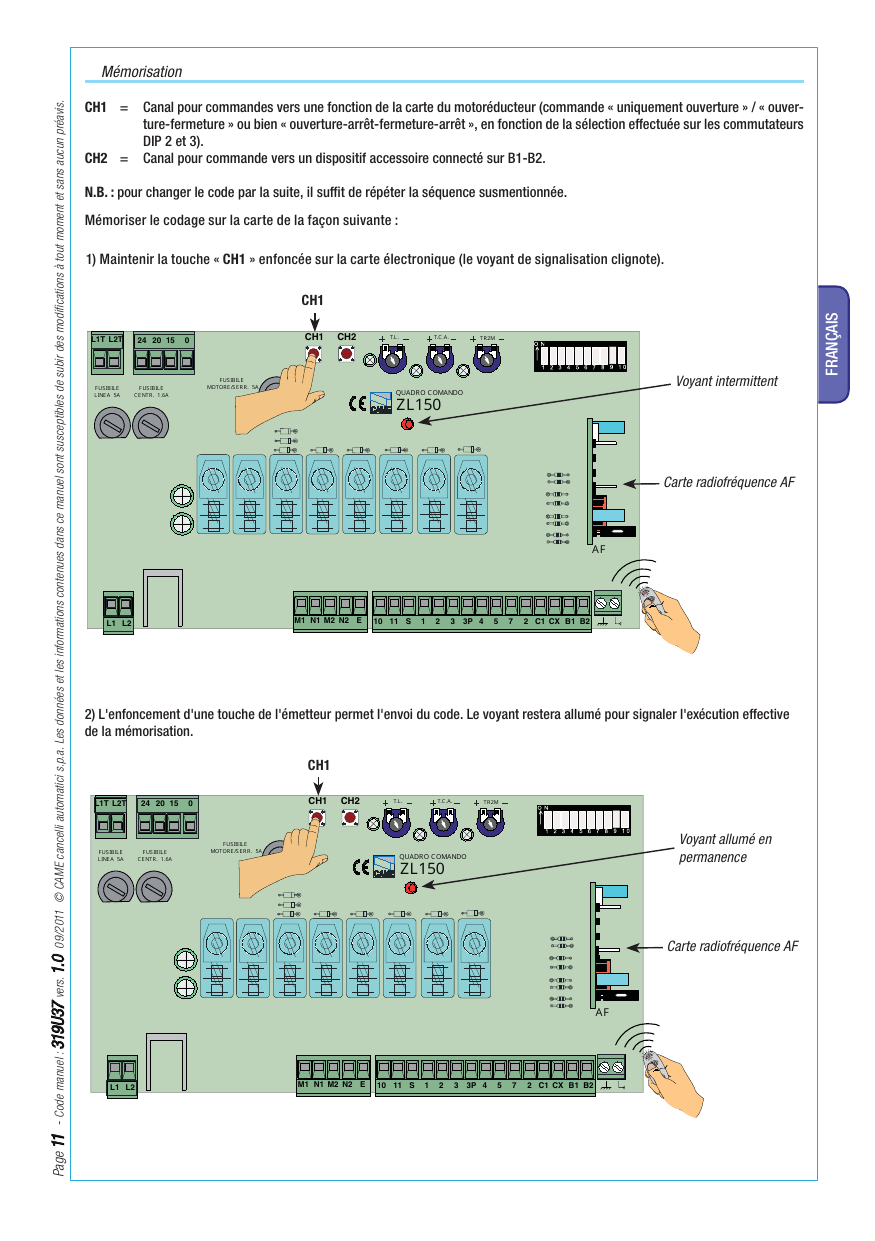

Mémorisation

CH1 = Canal pour commandes vers une fonction de la carte du motoréducteur (commande « uniquement ouverture » / « ouverture-fermeture » ou bien « ouverture-arrêt-fermeture-arrêt », en fonction de la sélection effectuée sur les commutateurs DIP 2 et 3).

CH2 = Canal pour commande vers un dispositif accessoire connecté sur B1-B2.

N.B. : pour changer le code par la suite, il suffit de répéter la séquence susmentionnée.

Mémoriser le codage sur la carte de la façon suivante :

1. Maintenir la touche « CH1 » enfoncée sur la carte électronique (le voyant de signalisation clignote).
2. L'enfoncement d'une touche de l'émetteur permet l'envoi du code. Le voyant restera allumé pour signaler l'exécution effective de la mémorisation.
3. Effectuer la même procédure au moyen de la touche « CH2 » en l'associant à une autre touche de l'émetteur.

10 Mise au rebut et élimination

CAME CANCELLI AUTOMATICI S.p.A. adopte dans ses établissements un Système de Gestion Environnementale certifié et conforme à la norme UNI EN ISO 14001 qui garantit le respect et la sauvegarde de l'environnement.

Nous vous demandons de poursuivre ces efforts de sauvegarde de l'environnement, que CAME considère comme l'un des fondements du développement de ses propres stratégies opérationnelles et de marché, en observant tout simplement de brèves indications en matière d'élimination :

Élimination de l'emballage

Les composants de l'emballage (carton, plastiques, etc.) sont assimilables aux déchets urbains solides et peuvent être éliminés sans aucune difficulté, en procédant tout simplement à la collecte différenciée pour le recyclage.

Avant d'effectuer ces opérations, il est toujours recommandé de vérifier les normes spécifiques en vigueur sur le lieu d'installation.

NE PAS JETER DANS LA NATURE !

Élimination du produit

Nos produits sont réalisés à partir de différents matériaux. La plupart de ces matériaux (aluminium, plastique, fer, câbles électriques) sont assimilables aux déchets urbains solides. Ils peuvent être recyclés au moyen de la collecte et de l'élimination différenciées auprès des centres autorisés.

D'autres composants (cartes électroniques, batteries des radiocommandes, etc.) peuvent par contre contenir des substances polluantes. Il faut donc les désinstaller et les remettre aux entreprises autorisées à les récupérer et à les éliminer.

Avant d'effectuer ces opérations, il est toujours recommandé de vérifier les normes spécifiques en vigueur sur le lieu d'élimination.

NE PAS JETER DANS LA NATURE !

11 Déclaration de conformité

Déclaration du fabricant

Conformément à l'annexe II A de la Directive 2006/95/CE

CAME Cancelli Automatici S.p.A.
via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tél. (+39) 0422 49 40 - fax (+39) 0422 49 41
internet : www.came.it - e-mail : info@came.it

Déclare sous son entière responsabilité que les produits pour l'automatisation de portails et de portes de garage : ZL150N sont conformes aux exigences essentielles et aux dispositions pertinentes établies par les Directives et par les parties applicatives des Normes de référence indiquées ci-après :

Directives :

• 2006/95/CE Directive Basse Tension
• 2004/108/CE Directive Compatibilité Électromagnétique

Normes :

• EN 60335-1
• EN 60335-2-103
• EN 13241-1
• EN 61000-6-2
• EN 61000-6-3

Code de référence pour demander une copie conforme à l'original : DDC L FR Z002

Administrateur délégué : M. Gianni Michielan
