Notice CAME ZBX-74

Scheda elettronica / Control board / Carte électronique / Steuer platine / Tarjeta electrónica / Elektronische printkaart — Codice 319LR22.

Italiano

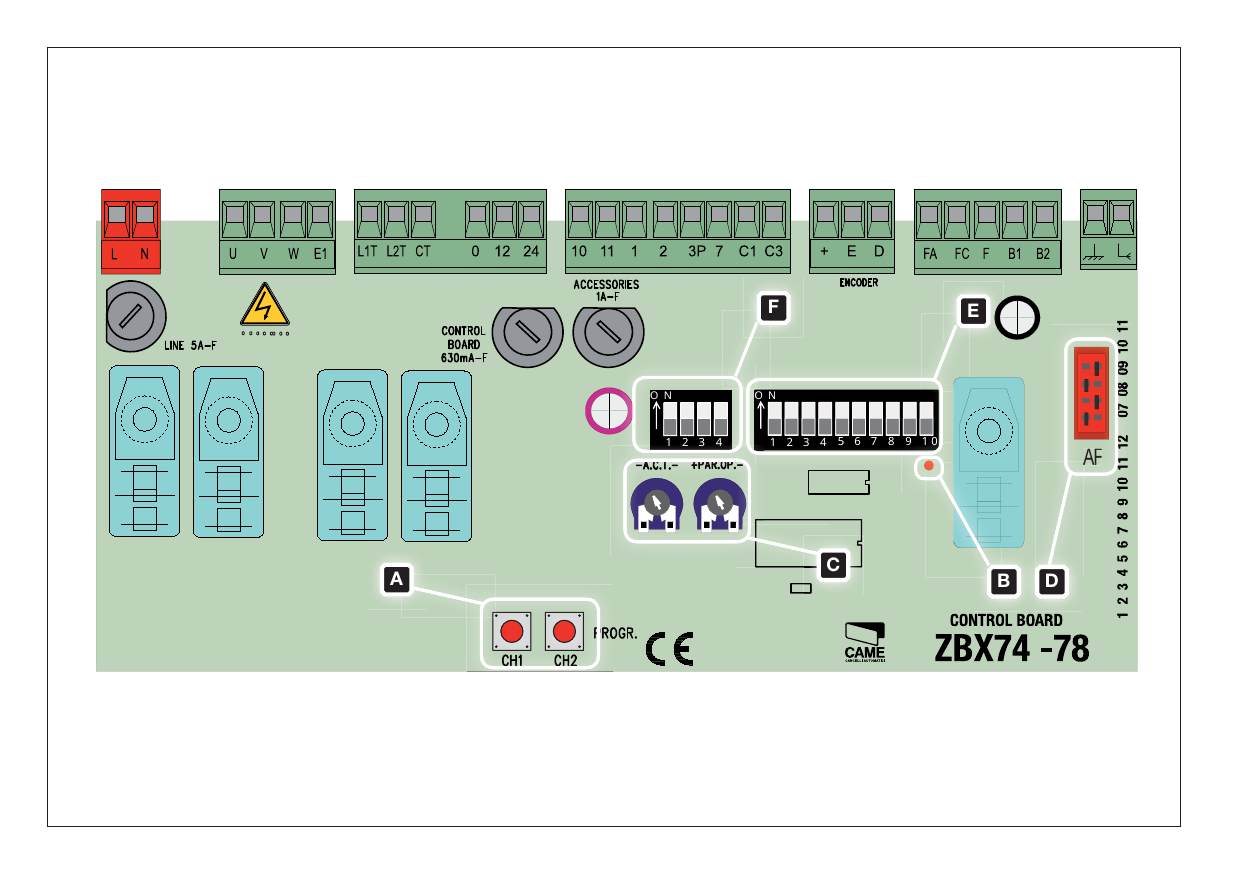

Collegamenti elettrici

L-N	Alimentazione 230V (a.c.) 50/60 Hz
10-11	Alimentazione accessori 24V (a.c.)
W-E1	Lampeggiatore di segnalazione (portata contatto: 230V - 25W max.)
W-E1	Lampada ciclo (portata contatto: 230V - 60W max.) Posizionare di 1 e 6 in ON
11-FC	Spia cancello aperto (Portata contatto: 24V - 3W max.)
11-FA	Spia cancello chiuso (Portata contatto: 24V - 3W max.)
2-C1	Contatto (N.C.) di riapertura durante la chiusura
2-C3	Contatto (N.C.) di stop parziale
U-V-W	Motoriduttore 230V a.c.
+-E-D	Encoder 230V (E=nero, D=rosso)
1-2	Pulsante di stop (contatto N.C.)
2-3P	Selettore a chiave e/o pulsante di apertura parziale (N.O.)
2-7	Selettore a chiave e/o pulsante per comandi (N.O.)
B1-B2	Uscita eventuale secondo canale del ricevitore radio (N.O.). Portata contatto: 5A-24V (d.c.).
⊥	Collegamento antenna
FA-F	finecorsa apre (contatto N.C.)
FC-F	finecorsa chiude (contatto N.C.)

Attivazione del comando radio

• Collegare il cavo RG58 dell'antenna agli appositi morsetti.
• Innestare la scheda di radiofrequenza sulla scheda elettronica D DOPO AVER TOLTO LA TENSIONE (o scollegato le batterie).

N.B.: La scheda elettronica riconosce la scheda di radiofrequenza solo quando viene alimentata.

Memorizzazione

CH1 = Canale per comandi diretti a una funzione della scheda del motoriduttore (comando "solo apre" / "apre-chiude-inversione" oppure "apre-stop-chiude-stop", a seconda della selezione effettuata sui dip-switch 2 e 3).

CH2 = Canale per comando diretto ad un dispositivo accessorio o per il comando di due motori abbinati, collegato su B1-B2.

• Tenere premuto il tasto "CH1" A sulla scheda elettronica. Il led lampeggia. B
• Premere il tasto del trasmettitore da memorizzare. Il led rimarrà acceso a segnalare l'avvenuta memorizzazione.
• Ripetere la procedura per il tasto "CH2" associandolo con un altro tasto del trasmettitore.

Programmazione dei rallentamenti

Al fine di soddisfare appieno i criteri di conformità previsti dalle Normative Europee EN 12445 ed EN 12453 per le forze massime d'impatto, BX-74/78 è predisposto per il rallentamento della corsa a 50 cm dai punti di finecorsa in apertura e chiusura. Al momento dell'installazione è sufficiente programmare la corsa del cancello nel seguente modo:

Prima di procedere, selezionare tutti i dip in OFF (dip-switch a 10 vie).

1. Selezionare il dip 4, 7, 8 e 9 in ON (dip-switch a 10 vie) e il dip 3 in OFF (dip-switch a 4 vie, lettore ottico attivato);
2. premere CH1 fino a che il led rosso inizia a lampeggiare (dopo circa 3"). Successivamente il cancello esegue una manovra completa di chiusura e di apertura.
3. quando il led rimane acceso, la programmazione della corsa è terminata;
4. riportate i dip nella posizione precedente, determinato dalla selezione delle funzioni.

La velocità di marcia rallentata può essere variata semplicemente premendo CH1 (per diminuirla) o CH2 (per aumentarla) mentre l'automazione è in fase di rallentamento.

Modifica dello Stop Parziale in Richiusura durante l'apertura

Con BX-74/78 è possibile modificare la funzione di Stop Parziale del dispositivo collegato su 2-C3 in richiusura durante l'apertura. Per attivarla operare come segue:

1. Selezionare i dip 1 e 4 in ON;
2. premere CH1: il led rosso inizia a lampeggiare;
3. quando il led rimane acceso (dopo circa 5 s) l'operazione è terminata;
4. riportate i dip nella posizione precedente, determinato dalla selezione delle funzioni.

N.B.: per tornare alla selezione di default, seguire la stessa procedura premendo CH2.

Regolazioni (C)

Trimmer A.C.T. = Tempo chiusura automatica. Regola il tempo di attesa del cancello in posizione di apertura cosidetto "tempo pausa", allo scadere del tempo si attiva automaticamente una manovra di chiusura. Il "tempo pausa" può essere regolato da 1 secondo a 120 s.

Trimmer PAR.OP. = Apertura parziale. Regola il tempo di apertura del cancello. Premendo il pulsante di apertura parziale su 2-3P, il cancello si aprirà per un tempo impostato tra 0 e 16 secondi.

Selezione funzioni (E) — dip-switch a 10 vie

• 1 ON - Chiusura automatica - Il temporizzatore di chiusura automatica si autoalimenta a finecorsa in apertura. Il tempo prefissato regolabile, é comunque subordinato dall'intervento di eventuali accessori di sicurezza e si esclude dopo un intervento di «stop» totale o in mancanza di energia elettrica.
• 2 ON - Funzione comando radio e/o pulsante "apre-stop-chiude-stop" (con scheda radiofrequenza inserita).
• 2 OFF - Funzione di "apre-chiude" con pulsante [2-7] e trasmettitore radio (con scheda radiofrequenza inserita).
• 3 ON - Funzione di "solo apre" con trasmettitore radio (con scheda radiofrequenza inserita).
• 4 ON - Azione mantenuta - Il cancello funziona tenendo premuto il pulsante, un pulsante 2-3P per l'apertura, e un pulsante 2-7 per la chiusura (esclude il funzionamento del radiocomando).
• 5 ON - Prelampeggio in apertura e in chiusura - Dopo un comando di apertura o di chiusura, il lampeggiatore collegato su W-E1, lampeggia per 5 secondi prima di iniziare la manovra.
• 6 ON - Rilevazione di presenza ostacolo - A motore fermo (cancello chiuso, aperto o dopo un comando di stop totale), impedisce qualsiasi movimento se i dispositivi di sicurezza (es. fotocellule) rilevano un ostacolo.
• 7 OFF - Riapertura in fase di chiusura - Se le fotocellule rilevano un ostacolo durante la chiusura del cancello, si attiva l'inversione di marcia fino a completa apertura; collegare il dispositivo di sicurezza sui morsetti [2-C1]; se non utilizzato, selezionare il dip in ON.
• 8 OFF - Stop parziale - Arresto del cancello in presenza di ostacolo rilevato dal dispositivo di sicurezza; a ostacolo rimosso, il cancello rimane fermo o esegue la chiusura se è attivata la funzione di chiusura automatica. Collegare dispositivo di sicurezza sul morsetto [2-C3]; se non utilizzato, selezionare il dip in ON.
• 9 OFF - Stop totale - Questa funzione arresta il cancello con conseguente esclusione dell'eventuale ciclo di chiusura automatica; per riprendere il movimento bisogna agire sulla pulsantiera o sul trasmettitore. Inserire dispositivo di sicurezza su [1-2]; se non utilizzato, selezionare il dip in ON.
• 10 OFF - Rallentamenti fine corsa attivati.

Selezione funzioni (F) — dip-switch a 4 vie

• 1 ON - Solo chiusura - con dispositivo di comando collegato sul contatto 2-7 (1 OFF - disattivata).
• 1 OFF - Apre-chiude - con dispositivo di comando collegato su 2-7 (vedi dip 2 del selettore funzioni a 10 vie) (1 ON - disattivata).
• 2 ON - Sola apertura - con dispositivo di comando collegato sul contatto 2-3P (2 OFF - disattivata).
• 2 OFF - Apertura parziale - con dispositivo di comando collegato sul contatto 2-3P (2 ON - disattivata).
• 3 ON - Lettore ottico disattivato; (3 OFF - attivato); per programmare i rallentamenti è necessario attivare il lettore ottico.
• 4 ON - Non connesso.

NOTA: le selezioni vanno eseguite a motore fermo in posizione di chiusura.

Dismissione e smaltimento

I nostri prodotti sono realizzati con materiali diversi. La maggior parte di essi (alluminio, plastica, ferro, cavi elettrici) è assimilabile ai rifiuti solidi e urbani. Possono essere riciclati attraverso la raccolta e lo smaltimento differenziato nei centri autorizzati. Altri componenti (schede elettroniche, batterie dei trasmettitori etc.) possono invece contenere sostanze inquinanti. Vanno quindi rimossi e consegnati a ditte autorizzate al recupero e allo smaltimento degli stessi.

English

Electrical connections

L-N	Power supply 230V (a.c.) 50/60 Hz
10-11	Terminals for powering 24V (a.c.) accessories
W-E1	Flashing light (socket rating: 230V - 25W max.)
W-E1	Cycle lamp: (contact rating: 230V – 60W max.) Set DIP 1 and 6 switch to ON.
11-FC	Open gate indicator-light (socket rating: 24V - 3W max.)
11-FA	Close gate indicator-light (socket rating: 24V - 3W max.)
2-C1	Re-open during closing (N.C.) socket
2-C3	Partial stop (N.C.) socket
U-V-W	230V (d.c.) motor
+-E-D	Encoder 230V (E=black, D=red)
1-2	Stop button (N.C. socket)
2-3P	Keyswitch and/or partial opening button (N.O.)
2-7	Keyswitch and/or commands button (N.O.)
B1-B2	Possible output of the radio receiver's second channel (N.O.). Socket rating: 5A-24V (d.c.).
⊥	Connection of antenna
FA-F	opening limit switch (N.C. contact)
FC-F	closing limit switch (N.C. contact)

Activating the remote control

• Connect the antenna's RG58 cable to the apposite terminals.
• Lock the radiofrequency card into the electronic card D AFTER CUTTING OFF THE POWER SUPPLY (or after disconnecting the batteries).

N.B.: the electronic card only recognises the radiofrequency card when the power is on.

Memorisation

CH1 = Channel for direct command to a function of the gearmotor's card, ("open only / "open-close-invert" or "open-stop-close-stop" command, depending on the choice made on DIP switches 2 and 3).

CH2 = Channel for direct command to an auxiliary device or for the control of two paired motors, connected to B1-B2.

• Keep the "CH1" A button on the electronic card pressed. The LED flashes. B
• Press the transmitter button you wish to memorise. The LED will stay on to show memorisation has been successful.
• Repeat the procedures for the "CH2" button associating this to another button on the transmitter.

Programming decelerations

So as to fully meet the compliance requirements established by European Standards EN 12445 and EN 12453 on matters concerning maximum impact forces, BX-74/78 is set up for deceleration at 50 cm from the opening and closing endpoints. When installing all you need to do is program the gate operation as follows:

Before proceeding, set all the DIP SWITCHES to OFF (10-way Dip Switches).

1. Set Dip Switch 4, 7, 8 and 9 to ON (10-way Dip Switch) and Dip Switch 3 to OFF (4-way dip-switch, optical reader);
2. press CH1 until the red LED starts flashing (after about 3 secs). After which, the gate will fully open and close.
3. when the led stays on, this means the programming procedure is finished;
4. reset the DIP SWITCHES to the previous setting, which is determined by the selection of functions.

The decelerated gate operation speed may be changed by simply pressing CH1 (to reduce it) or CH2 (to increase it) while the operator is decelerating.

Modifying the Re-closing Partial Stop during opening

With BX-74/78 you can change the function of the Re-closing Partial Stop during opening, which is connected on 2-C3. To activate it, do the following:

1. Set Dip Switch 1 and 4 on ON;
2. press CH1: the red LED will start to flash;
3. when the LED stays lit up (after about 5 secs) this means that the procedure is finished;
4. reset the DIP SWITCHES to the previous setting, which is determined by the selection of functions.

N.B.: to go back to the default selection, follow the same procedure but press CH2.

Adjustment Trimmer (C)

Trimmer A.C.T. = Sets the waiting time while open. Once this time has elapsed, closing automatically takes place. The waiting time may be set from 1 to 120 seconds.

Trimmer PAR.OP. = Sets the gate's partial opening. By pushing the partial opening button connected at 2-3P, the gate will open for a set time between 0 and 16 seconds.

Function selector (E) — 10-way dip switch

• 1 ON - Automatic Closing - The automatic closing timer activates at the end of the opening gate run. The pre-set time is adjustable, and is in any case conditioned by the activation of any safety devices, and does not activate after a total safety "stop" or during a blackout.
• 2 ON - "Open-stop-close-stop" function with [2-7] button and radio transmitter (fitted with inserted radiofrequency card).
• 2 OFF - "Open-close" function with [2-7] button and radio transmitter (fitted with inserted radiofrequency card).
• 3 ON - "Open only" function with radio transmitter (fitted with inserted radiofrequency card).
• 4 ON - Maintained action - The gate works by keeping button pressed (one 2-3P opening button, and one 2-7 closing button).
• 5 ON - Pre-Opening and closing flasher - Following and opening and closing command, the flasher connected to [W-E1], flashes for 5 seconds before motion begins.
• 6 ON - Obstacle detected - When motor is stopped (gate closed or after a total stop command) it prevents any movement if safety devices, such as photocells, detect any obstacles.
• 7 OFF - Opening during closing - If the photocells detect an obstacle during gate's closing, gate motion is inverted until fully opened; connect the safety device to terminals [2-C1]; if unused, set DIP switch to ON.
• 8 OFF - Partial stop - Gate stop when obstacle is detected by the safety device; once obstacle is removed, the gate remains still or closes if automatic closing is activated. Connect the safety device to terminal [2-C3]; if unused, set the DIP switch to ON.
• 9 OFF - Total stop - This function stops the gate and then excludes any automatic closing cycle; to set in motion again, use either the keypad or transmitter. Insert the safety device in [1-2]; If unused, set DIP switch to ON.
• 10 OFF - Limit switch slowing activated.

Function selector (F) — 4-way dip switch

• 1 ON - Closing only – with command device connected on contact 2-7 (1 OFF – deactivated)
• 1 OFF - Open-close – with command device connected on 2-7 (see 10-way Dip Switch 2 of the function selector) (1 ON – deactivated).
• 2 ON - Only opening – with command device connected on contact 2-3P (2 OFF – deactivated).
• 2 OFF - Partial opening – with command device connected on contact 2-3P (2 ON – deactivated).
• 3 ON - Optical reader deactivated; (3 OFF – activated); to program deceleration you need to activate the optical reader.
• 4 ON - disconnected

NOTE: make selections when motor is stopped and in the closed position.

Disposal

This product, including the packaging, is made up of several types of materials that can be recycled. Investigate the recycling or disposal systems of the product, complying with prevailing local legislation. Some electronic components may contain polluting substances. Do not litter.

Français

Branchements électriques

L-N	Alimentation 230V (a.c.) 50/60 Hz
10-11	Alimentation des accessoires 24V (a.c.)
W-E1	Clignotant de signalisation (portée contact : 230V - 25W max.)
W-E1	Lampe cycle (230V - 60W max.) sélectionnez le dip 1 et 6 sur ON.
11-FC	Voyant portail ouverte (Portée contact : 24V - 3 W max.)
11-FA	Voyant portail fermée (Portée contact : 24V - 3 W max.)
2-C1	Contact (N.C.) de « réouverture pendant la fermeture »
2-C3	Contact (N.C.) de stop partiel
U-V-W	Moteur 230V a.c.
+-E-D	Encoder 230V (E=noir, D=rouge)
1-2	Boutons de stop (N.C.)
2-3P	Sélecteur à clé et/ou bouton d'ouverture partielle (N.O.)
2-7	Sélecteur à clé et/ou bouton pour les commandes (N.O.)
B1-B2	Sortie éventuelle du deuxième canal du récepteur radio (N.O.). Portée contact : 5A-24V (d.c.)
⊥	Branchement antenne
FA-F	fin de course ouverture (contact N.C.)
FC-F	fin de course fermeture (contact N.C.)

Mise en service de l'émetteur

• Branchez le câble RG58 de l'antenne aux borniers correspondants.
• Branchez la carte de radiofréquence sur la carte électronique D APRÈS AVOIR COUPÉ LE COURANT (ou débranchez les batteries).

N.B. : La carte électronique reconnaît la carte de radiofréquence seulement quand elle est alimentée.

Mise en mémoire

CH1 = Canal pour commandes directes à une fonction de la carte du motoréducteur (commande "ouvre seulement" / "ouvre-ferme-inversion" ou bien "ouvre-stop-ferme-stop", selon la sélection effectuée sur les dip-switch 2 et 3).

CH2 = Canal pour commande directe à un dispositif accessoire ou pour la commande de deux moteurs accouplés, branché sur B1-B2.

• Appuyez sans relâcher la touche "CH1" A sur la carte électronique. La led clignote. B
• Appuyez sur la touche de l'émetteur à mémoriser. La led restera allumée pour confirmer que la mise en mémoire a été effectuée.
• Répétez l'opération pour la touche "CH2" en l'associant à une autre touche de l'émetteur.

Programmation des ralentissements

Afin de respecter exactement les réglementations de conformité prévues par les Normatives Européennes EN 12445 et EN 12453 pour les forces d'impact maximales, BX-74/78 est conçu pour le ralentissement de la course à 50 cm. des butées de fin de course en ouverture et en fermeture. Au moment de l'installation il suffit de programmer la course du portail de la façon suivante :

Avant de procéder, sélectionnez tous les dip sur OFF (dip-switch à 10 voies).

1. Sélectionnez le dip 4, 7, 8 et 9 sur ON (dip-switch à 10 voies) et le dip 3 sur OFF (dip-switch à 4 voies, lecteur optique activé) ;
2. appuyez sur CH1 jusqu'à ce que la led rouge commence à clignoter (après 3" environ). Successivement le portail effectue une manœuvre complète de fermeture et d'ouverture.
3. quand la led reste allumée, la programmation de la course est terminée ;
4. replacez les dip dans la position précédente, déterminée par la sélection des fonctions.

La vitesse de marche ralentie peut être changée simplement en appuyant sur CH1 (pour la diminuer) ou CH2 (pour l'augmenter) pendant que l'automatisme est en phase de ralentissement.

Modification du Stop Partiel en fermeture pendant l'ouverture

Avec BX-74/78 il est possible de modifier la fonction de Stop Partiel du dispositif raccordé sur 2-C3 en Réenclenchement de la fermeture pendant l'ouverture. Pour l'activer procédez de la façon suivante :

1. Sélectionnez les dip 1 et 4 sur ON ;
2. appuyez sur CH1 : la led rouge commence à clignoter ;
3. quand la led reste allumée (environ 5 s après) l'opération est terminée ;
4. replacez les dip dans la position précédente, déterminée par la sélection des fonctions.

N.B. : pour revenir à la sélection par défaut, effectuez la même procédure en appuyant sur CH2.

Réglages des compensateurs (C)

Trimmer A.C.T. = Il règle la durée de l'attente en position d'ouverture. Lorsque ce délai est écoulé, la manœuvre de fermeture s'effectue automatiquement. La durée du temps d'attente peut être fixée de 1 à 120 secondes.

Trimmer PAR.OP. = Il règle l'ouverture partielle du portail. En appuyant sur le bouton d'ouverture partielle connecté sur 2-3P, le portail s'ouvre pendant un temps réglé de 0 à 16 secondes.

Commutateurs et fonctions (E) — dip-switch à 10 voies

• 1 ON - Fermeture automatique - Le temporisateur de la fermeture automatique se met en marche en fin de course en ouverture. La durée préétablie est réglable, toutefois elle est conditionnée par l'intervention éventuelle des dispositifs de sécurité et ne fonctionne pas après un « stop » total de sécurité ou en cas de panne d'électricité.
• 2 ON - Fonction "ouvre-stop-ferme-stop" avec bouton [2-7] et émetteur radio (carte radiofréquence insérée).
• 2 OFF - Fonction "ouvre-ferme" avec bouton [2-7] et émetteur radio (carte radiofréquence insérée).
• 3 ON - Fonction "ouvre seulement" avec émetteur radio (carte radiofréquence insérée).
• 4 ON - Action continue - Le portail fonctionne en appuyant sur le bouton sans le relâcher (un bouton 2-3P pour l'ouverture et un bouton 2-7 pour la fermeture).
• 5 ON - Pré clignotement en ouverture et en fermeture - Après une commande d'ouverture ou de fermeture, le clignotant connecté sur [W-E1], clignote pendant 5 secondes avant de commencer la manœuvre.
• 6 ON - Détection de présence d'obstacle - Avec le moteur à l'arrêt (portail fermé, ouvert ou après une commande de stop total), aucun mouvement n'est possible si les dispositifs de sécurité (par ex. les photocellules) détectent un obstacle.
• 7 OFF - Réouverture en étape de fermeture - Si les photocellules détectent un obstacle pendant la fermeture du portail, l'inversion du mouvement se déclenche jusqu'à l'ouverture complète ; connectez le dispositif de sécurité sur les borniers [2-C1] ; si vous ne l'utilisez pas, sélectionnez le dip sur ON.
• 8 OFF - Stop partiel - Arrêt du portail en présence d'obstacle détecté par le dispositif de sécurité ; après l'élimination de l'obstacle, le portail reste à l'arrêt ou effectue la fermeture si la fonction de fermeture automatique a été mise en service. Connectez le dispositif de sécurité sur le bornier [2-C3] ; si vous ne l'utilisez pas, sélectionnez le dip sur ON.
• 9 OFF - Stop total - Cette fonction arrête le portail et par conséquent élimine éventuellement la fermeture automatique ; pour déclencher de nouveau le mouvement il faut utiliser les touches de commande ou l'émetteur. Insérez le dispositif de sécurité sur [1-2] ; si vous ne l'utilisez pas, sélectionnez le dip sur ON.
• 10 OFF - Ralentissement en fin de course activée.

Commutateurs et fonctions (F) — dip-switch à 4 voies

• 1 ON - Fermeture seulement - avec le dispositif de commande raccordé sur le contact 2-7 (1 OFF – Désactivée).
• 1 OFF - Ouvre-ferme - avec le dispositif de commande raccordé sur 2-7 (voir dip 2 du sélecteur de fonctions à 10 voies) (1 ON – désactivée).
• 2 ON - Ouverture seulement - avec le dispositif de commande raccordé sur le contact 2-3P (2 OFF – désactivée).
• 2 OFF - Ouverture partielle - avec le dispositif de commande raccordé sur le contact 2-3P (2 ON – désactivée).
• 3 ON - Lecteur optique désactivé ; (3 OFF – activée) ; pour programmer les ralentissements il faut activer le lecteur optique.
• 4 ON - Débranché.

N.B. : les sélections doivent être faites avec le moteur à l'arrêt en position de fermeture.

Recyclage et élimination

Cet appareil, y compris l'emballage, est constitué de plusieurs types de matériaux pouvant être recyclés. S'informer sur les systèmes de recyclage ou d'élimination de l'appareil en se conformant aux lois locales en vigueur. Certains composants électroniques pourraient contenir des substances polluantes, ne pas les jeter n'importe où.

Deutsch

Elektrischer Anschluss

L-N	Anschluss 230V (a.c.) 50/60 Hz
10-11	Elektrischen Anschluss der Zubehörteile 24V (a.c.)
W-E1	Warnleuchte (Anschlussleistung: 230V – 25W max.)
W-E1	Betriebszyklus-Anzeigeleuchte (230V - 60W max.) DIP 1 ON – DIP 6 ON
11-FC	Kontrollleuchte Tor offen (Anschlussleistung: 24-3W max.)
11-FA	Kontrollleuchte Tor geschlossen (Anschluss.: 24-3W max.)
2-C1	Kontakt (N.C.) «Reversierung während des Zulaufs»
2-C3	Kontakt (N.C.) «Teilstopp»
U-V-W	Motor 230V a.c.
+-E-D	Encoder 230V (E=Schwarz, D=Rot)
1-2	Stopp-Taster (N.C.)
2-3P	Schlüsseltaster bzw. Teilauflauf-Taster (N.O.)
2-7	Schlüsseltaster bzw. Befehlstaster (N.O.)
B1-B2	Eventueller Ausgang des zweiten Kanals des Funkempfängers (N.O.)
⊥	Antennenanschluss
FA-F	Endschalter Auflauf (Kontakt N.C.)
FC-F	Endschalter Zulauf (Kontakt N.C.)

Aktivierung des Senders

• Kabel RG58 der Antenne an die dafür vorgesehenen Klemmen anschließen.
• Funksteckmodul auf der Steuerplatine aufstecken D, NACH UNTERBRECHUNG DER STROMZUFUHR (bzw. nach Entfernung der Batterien).

N.B.: Die Steckkarte erkennt das Funksteckmodul nur wenn sie mit Strom gespeist wird.

Speichern

CH1 = Kanal für Befehle an eine Funktion der Steuerung des Getriebemotors (Befehl „nur auf" / „auf-zu-reversiere" bzw. „auf-stopp-zu-stopp" je nach Wahl auf den Dip-Switches 2 und 3).

CH2 = Kanal für Befehle an ein auf B1-B2 angeschlossenes Zusatzgerät.

1. Den Taster "CH1" A auf der Steuerplatine gedrückt halten. Das Led blinkt. B
2. Den zu speichernden Taster auf dem Sender drücken. Das Led bleibt an und zeigt so die erfolgte Speicherung an.
3. Den in Punkt 1 und 2 beschriebenen Vorgang für den Taster "CH2" wiederholen und diesen mit einem anderen Taster auf der Fernbedienung kombinieren.

Einstellung der Soft-Stops

Um die von den Euronormen EN 12445 und EN 12453 für Schubkräfte vorgegebenen Konformitätskriterien einzuhalten, ist bei BX-74/78 50 cm vor den Endlaufpunkten im Auf- und Zulauf die Verlangsamung des Torlaufs vorgesehen. Bei Installierung genügt es, den Torlauf, wie im folgenden beschrieben, einzustellen:

Vor der Einstellung, alle Dips auf OFF stellen (10-Wege Dip-Schalter).

1. Dip 4, 7, 8 und 9 auf ON (10-Wege-Dip-Schalter) und Dip 3 auf OFF stellen; (4-Wege-Dip-Schalter, optisches Lesegerät eingeschaltet);
2. CH1 drücken, bis die rote Leuchtdiode blinkt (nach ca. 3"). Danach führt das Tor einen vollständigen Zyklus – Auf- und Zulauf – aus.
3. wenn die Leuchtdiode an bleibt, ist die Einstellung des Torlaufs beendet;
4. Die Dips wieder auf ihre vorherige von der Funktionswahl.

Die Geschwindigkeit des verlangsamten Torlaufs kann, während des verlangsamten Torlaufs, durch Druck auf CH1 (langsamer) oder CH2 (schneller) verändert werden.

Veränderung des Teilstops bei Wiederzulauf nach Auflauf

Mit BX-74/78 kann man die Funktion Teilstop des auf 2-C3 angeschlossenen Geräts bei Wiederzulauf nach Auflauf verändern. Um diese Funktion einzuschalten, wie folgt vorgehen:

1. Dips 1 und 4 auf ON stellen;
2. CH1 drücken: die rote Leuchtdiode fängt an zu blinken;
3. wenn die Leuchtdiode an bleibt (nach ca. 5 Sek.) ist der Vorgang beendet;
4. Die Dips wieder auf ihre vorherige von der Funktionswahl.

Anmerkung: um erneut die Default-Einstellung einzustellen, CH2 drücken und wie oben vorgehen.

Einstellung der Trimmer (C)

Trimmer A.C.T. = Regelt die Wartezeit bei offenem Tor. Nach Ablauf dieser Zeit tritt der Autozulauf ein. Die Wartezeit kann von 1 bis 120 Sek. eingestellt werden.

Trimmer PAR.OP. = Teilweise Öffnung. Regelt die Öffnungszeit des Tores. Bei Betätigung der Taste „teilweise Öffnung" auf 2-3P, öffnet sich das Tor für die zwischen 0 und 16 Sekunden eingestellte Zeit.

Funktionswahl (E) — 10-Wege-Dip-Schalter

• 1 ON - Autozulauf - Der Zeitmesser des Autozulaufs aktiviert sich bei Endlauf im Auflauf. Die vorgegebene Zeit ist einstellbar und hängt in jedem Fall von den Sicherheitseinrichtungen ab. Autozulauf wird nach Notstopp und bei Stromausfall nicht aktiviert.
• 2 ON - Funktion "auf-stopp-zu-stopp" über Befehlstaster [2-7] und Funkbefehl (bei eingestecktem Funkmodul).
• 2 OFF - Funktion "auf-zu" über Befehlstaster [2-7] und Funkbefehl (bei eingestecktem Funkmodul).
• 3 ON - Funktion "nur Auflauf" über Funkbefehl (bei eingestecktem Funkmodul).
• 4 ON - Totmannbetrieb - Das Tor funktioniert durch ständigen Druck eines Tasters (ein Taster 2-3P für Auflauf und ein Taster 2-7 für den Zulauf).
• 5 ON - Vorblinken bei Auf- und Zulauf - Nach Auf- bzw. Zu-Befehl blinkt die über [W-E1] verbundene Warnleuchte 5 Sek. lang auf, bevor die Torbewegung einsetzt.
• 6 ON - Hinderniserfassung - Bei stehendem Motor (Tor zu, auf oder nach Notstopp) wird jegliche Torbewegung unterdrückt, wenn die Sicherheitseinrichtungen (z.B. Lichtschranken) ein Hindernis erfassen.
• 7 OFF - Wiederauflauf bei Zulauf - Bei Hinderniserfassung durch die Lichtschranken während des Zulaufs wird die Torbewegung bis zum völligen Auflauf des Tores reversiert; Sicherheitseinrichtungen mit Klemmen [2-C1] verbinden. Bei Nichtverwendung Dip auf ON stellen.
• 8 OFF - Teilstopp - Unterbrechung der Torbewegung nach Hinderniserfassung durch die Sicherheitseinrichtungen; nach Entfernung des Hindernisses bleibt das Tor stehen bzw., wenn die Funktion Autozulauf aktiviert wurde, wird der Autozulauf bewirkt. Sicherheitseinrichtung mit Klemmen [2-C3] verbinden. Bei Nichtverwendung Dip auf ON stellen.
• 9 OFF - Notstopp - Diese Funktion unterbricht die Torbewegung und schließt den Autozulauf aus; über Befehlstaster bzw. Funkbefehl wird die Torbewegung wieder aufgenommen. Sicherheitseinrichtung mit [1-2] verbinden; Bei Nichtverwendung den Dip auf ON stellen.
• 10 OFF - Abbremsen am Endanschlag.

Funktionswahl (F) — 4-Wege-Dip-Schalter

• 1 ON - Nur Zulauf - Befehlsgerät auf Kontakt 2-7 angeschlossen (1 OFF - nicht eingeschaltet).
• 1 OFF - Auf-und Zulauf - Befehlsgerät auf 2-7 angeschlossen (siehe Dip 2 des zehn-Wege-Nummerntasters) (1 ON - nicht eingeschaltet).
• 2 ON - Nur Auflauf - Befehlsgerät auf Kontakt 2-3P angeschlossen (2 OFF - nicht eingeschaltet).
• 2 OFF - Teilauflauf - Befehlsgerät auf Kontakt 2-3P angeschlossen (2 ON - nicht eingeschaltet).
• 3 ON - optisches Lesegerät nicht eingeschaltet; (3 OFF - eingeschaltet); Zur Einstellung der Soft-Stops muss das optische Lesegerät eingeschaltet werden.
• 4 ON - nicht angeschlossen

ANMERKUNG: Die Einstellungen werden bei geschlossenem Tor und abgeschaltetem Motor durchgeführt.

Entsorgung

Dieses Produkt einschließlich Verpackungen besteht aus verschiedenen wiederverwertbaren Materialien. Informieren Sie sich unter Berücksichtigung der örtlich geltenden Rechtsvorschriften über die Recycling- und Entsorgungssysteme des Produkts. Einige elektronische Bauteile könnte verschmutzende Substanzen enthalten – nicht in der Umwelt zerstreuen.

Español

Conexiones eléctricas

L-N	Alimentación 230V (a.c.) 50/60 Hz
10-11	Bornes para la alimentación de los accesorios 24V (a.c.)
W-E1	Lámpara intermitente de señalización (capacidad de contacto: 230V - 25W máx.)
W-E1	Lámpara ciclo (max. 60W), posicionar los dip 1 y 6 en on
11-FC	Luz indicadora cancela abierta (capacidad contacto: 24V - 3W máx.)
11-FA	Luz indicadora cancela cierre (capacidad contacto: 24V - 3W máx.)
2-C1	Contacto (n.c.) de «reapertura durante el cierre»
2-C3	Contacto (n.c.) de «stop parcial»
U-V-W	Motor 230V a.c.
+-E-D	Encoder 230V (E=negro, D=rojo)
1-2	Pulsador de stop (N.C.)
2-3P	Selector de llave y/o pulsador de apertura parcial (N.O.)
2-7	Selector de llave y/o pulsador para mandos (N.O.)
B1-B2	Eventual salida del segundo canal del receptor radio (N.O.) Capacidad contacto: 5A-24V (c.c.).
⊥	Conexión antena
FA-F	final de carrera apertura (contacto N.C.)
FC-F	final de carrera cierre (contacto N.C.)

Activación del mando radio

• Conectar el cable RG58 de la antena a los respectivos bornes.
• Insertar la tarjeta de radiofrecuencia en la tarjeta electrónica D DESPUÉS DE HABER QUITADO LA TENSIÓN (o desconectado las baterías).

Nota: La tarjeta electrónica reconoce la tarjeta de radiofrecuencia sólo cuando es alimentada.

Memorización

CH1 = Canal para mandos dirigidos a una función de la tarjeta del motorreductor (mando "sólo abre" / "abre-cierra-inversión" o bien "abre-stop-cierra-stop", en base a la selección efectuada en los dip-switch 2 y 3).

CH2 = Canal para mando dirigido a un dispositivo accesorio conectado en B1-B2.

• Tener apretada la tecla "CH1" A en la tarjeta electrónica. El led parpadea. B
• Apretar la tecla del transmisor a memorizar: El led quedará encendido lo que indica que la memorización se ha verificado.
• Repetir el procedimiento para la tecla "CH2" asociándolo a una tecla del transmisor.

Programación de los ralentís

Con el objetivo de satisfacer completamente los criterios de conformidad previstos por las Normativas Europeas EN 12445 y EN 12453 respecto a las fuerzas de impacto, BX-74/78 está predispuesto para el ralentí de la carrera a 50 cm. de los puntos de final de carrera en apertura y cierre. Durante la instalación es suficiente programar la carrera de la puerta de la siguiente manera:

Antes de operar, seleccionar todos los dip en OFF (dip-switch de 10 vías).

1. Seleccionar el dip 4, 7, 8 y 9 en ON (dip-switch de 10 vías) y el dip 3 en OFF (dip-switch de 4 vías, lector óptico activado);
2. apretar CH1 hasta que el led rojo comienza a parpadear (después de 3" aprox.). Después la puerta efectúa una maniobra completa de cierre y de apertura.
3. cuando el led queda encendido, la programación de la carrera se concluye;
4. llevar los dip a la posición anterior, determinada por la selección de las funciones.

La velocidad de marcha ralentizada puede variarse apretando simplemente CH1 (para disminuirla) o CH2 (para aumentarla) mientras la automatización está en fase de ralentí.

Modificación del Stop Parcial en fase de Recierre durante la apertura

Con BX-74/78 es posible modificar la función de Stop Parcial del dispositivo conectado en 2-C3 en recierre durante la apertura. Para activarla, efectuar las siguientes operaciones:

1. Seleccionar los dip 1 y 4 en ON;
2. apretar CH1: el led rojo comienza a parpadear;
3. cuando el led queda encendido (después de aprox. 5 s.) la operación está concluida;
4. llevar los dip a la posición anterior, determinada por la selección de las funciones.

NOTA: para volver a la selección por defecto, efectuar el mismo procedimiento apretando CH2.

Regulaciones Trimmer (C)

Trimmer T.C.A. = Regula el tiempo de espera en posición de apertura. Transcurrido dicho tiempo, se efectúa automáticamente una maniobra de cierre. El tiempo de espera puede regularse desde 1 a 150 segundos.

Trimmer AP.PARZ. = Regula la apertura parcial de la cancela. Apretando el pulsador de apertura parcial conectado en 2-3P, la puerta se abrirá durante un tiempo configurado entre 0 y 16 segundos.

Selección Funciones (E) — dip-switch de 10 vías

• 1 ON - Cierre automático - El temporizador de cierre automático se activa con final de carrera en apertura. El tiempo preestablecido es regulable y está condicionado de todas maneras, por la eventual intervención de los dispositivos de seguridad y no se activa después de un «stop» total de seguridad o por falta de energía eléctrica.
• 2 ON - Función de "abre-stop-cierra-stop" con pulsador [2-7] y emisor radio (con tarjeta radiofrecuencia conectada).
• 2 OFF - Función de "abre-cierra" con pulsador [2-7] y emisor radio (con tarjeta radiofrecuencia conectada).
• 3 ON - Función de "sólo abre" con pulsador [2-7] y emisor radio (con tarjeta radiofrecuencia conectada).
• 4 ON - Acción mantenida - La cancela funciona teniendo apretado el pulsador (un pulsador 2-3P para la apertura y uno 2-7 para el cierre).
• 5 ON - Pre-parpadeo en las fases de apertura y de cierre - Después de un mando de apertura o de cierre, la luz intermitente conectada en [W-E1], parpadea durante 5 segundos antes de comenzar la maniobra.
• 6 ON - Detección presencia de obstáculo - Con el motor parado (cancela cerrada o después de un mando de stop total), impide cualquier tipo de movimiento si los dispositivos de seguridad (ej. fotocélulas) detectan un obstáculo.
• 7 OFF - Reapertura en la fase de cierre - Si las fotocélulas detectan un obstáculo durante el cierre de la cancela, se activa la inversión de marcha hasta la completa apertura; conectar el dispositivo de seguridad en los bornes [2-C1]; si no se utiliza seleccionar el dip en ON.
• 8 OFF - Stop parcial - Parada de la cancela en presencia de un obstáculo detectado por el dispositivo de seguridad. Eliminado el obstáculo, la cancela queda parada o efectúa el cierre si está activada la función de cierre automático. Conectar el dispositivo de seguridad en el borne [2-C3]; si no se utiliza, seleccionar el dip en ON.
• 9 OFF - Stop total - Esta función para la cancela con la consiguiente exclusión del eventual ciclo de cierre automático; para retomar el movimiento es necesario accionar la botonera o el emisor. Introducir el dispositivo de seguridad en [1-2]; si no se utiliza seleccionar el dip en ON.
• 10 OFF - Desaceleración con final de carrera activado.

Selección Funciones (F) — dip-switch de 4 vías

• 1 ON - Sólo cierre - con dispositivo de mando conectado en el contacto 2-7 (1 OFF - desactivada).
• 1 OFF - Abre-cierra - con dispositivo de mando conectado en el contacto 2-7 (véase dip del selector funciones de 10 vías) (1 ON - desactivada).
• 2 ON - Sólo apertura - con dispositivo de mando conectado en el contacto 2-3P (2 OFF - desactivada).
• 2 OFF - Apertura parcial - con dispositivo de mando conectado en el contacto 2-3P (2 ON - desactivada).
• 3 ON - Lector óptico desactivado; (3 OFF - activado); para programar los ralentís, es necesario activar el lector óptico.
• 4 ON - No conectado.

NOTA: las selecciones se deben efectuar con el motor parado en posición de cierre.

Desguace

Este producto, incluido el embalaje, está hecho con diferentes tipos de materiales que pueden reciclarse. Infórmese sobre los sistemas de reciclaje o eliminación del producto, respetando las normas locales vigentes. Algunos componentes electrónicos podrían contener substancias contaminantes; no los abandone en el medio ambiente.

Nederlands

Elektrische aansluitingen

L-N	Aansluitstroom 230V (a.c.) 50/60 Hz
10-11	Stroomaansluitklemmen voor de accessoires 24V (a.c.)
W-E1	Flitslamp (vermogen van het contact: 230V - 25W max.)
W-E1	Cycluslamp (vermogen van het contact: 230V - 60W max.) Dip 1 ON - dip 6 ON
11-FC	Lampje "hek open" (Vermogen van contact: 24V - 3W max.)
11-FA	Lampje "hek sluiten" (Vermogen van contact: 24V - 3W max.)
2-C1	Contact (N.C.) voor «weer openen tijdens sluiten»
2-C3	Contact (N.C.) voor «stop halverwege»
U-V-W	Motor 230V a.c.
+-E-D	Encoder 230V (E=zwart, D=rood)
1-2	Stopknop (contact N.C.)
2-3P	Vergrendelbare schakelaar met sleutel en/of knop om de halve poort te openen (N.O.)
2-7	Vergrendelbare schakelaar met sleutel en/of knop voor bedieningen (N.O.)
B1-B2	Eventuele uitgang van het tweede kanaal van de radio-ontvanger (N.O.).
⊥	Antenneaansluiting
FA-F	eindschakelaar openen (contact N.C.)
FC-F	eindschakelaar sluiten (contact N.C.)

De radiobediening inschakelen

• Sluit de kabel RG58 van de antenne aan op de bijbehorende klemmen.
• Koppel de frequentiekaart aan de elektronische printkaart D NADAT U EERST DE SPANNING HEBT UITGEZET (of de batterijen hebt losgemaakt).

Opm.: De elektronische printkaart herkent de radiokaart alleen als de spanning wordt ingeschakeld.

Opslaan

CH1 = Kanaal voor directe commando's van een functie op de printkaart van de aandrijving (commando "alleen openen" / "open-sluit-omkeren" of "open-stop-sluit-stop", afhankelijk van de manier waarop de dip-switches 2 en 3 zijn gezet).

CH2 = Kanaal voor commando's gericht op een accessoires of voor commando van twee gekoppelde motoren, aangesloten op B1-B2.

• Houd de toets "CH1" A op de printkaart ingedrukt. Het lampje knippert. B
• Druk de toets van de zender in die u wenst te configureren. Het lampje zal blijven branden om te signaleren dat de zender geconfigureerd is.
• Herhaal de procedure met de toets "CH2" om deze toe te wijzen aan een andere toets van de zender.

Vertragingen programmeren

Om te voldoen aan de criteria van overeenstemming van de Europese normen EN 12445 en EN 12453 inzake de maximale sluitkracht, is BX-74/78 uitgerust met een vertraging van de baan op 50 cm van de eindaanslagen open en gesloten hek. Tijdens de installatie programmeert u de baan van het hek op de volgende manier:

In de eerste plaats zet u alle dips op OFF (dip switches met 10 uitgangen).

1. Zet de dip 4, 7, 8, en 9 op ON (dip-switch met 10 uitgangen) en de dip 3 op OFF (dip-switch met 4 uitgangen, optische lezer aan);
2. druk op CH1 totdat het rode lampje begint te knipperen (na ong. 3sec). Het hek zal één keer volledig openen en sluiten
3. zodra het lampje aan blijft, is de baan van het hek geprogrammeerd;
4. Zet de dips weer in hun vorige stand (die hoort bij de gekozen functie).

U kunt de snelheid van de vertraagde baan wijzigen door CH1 in te drukken (lager) of CH2 (hoger) terwijl het hek aan het vertragen is.

De functie "halverwege stoppen tijdens openen" wijzigen

Met BX-74/78 kunt u de stop halverwege wijzigen van het apparaat dat aangesloten is op 2-C3 (opnieuw sluiten tijdens openen). Activeer de functie als volgt:

1. Zet de dips 1 en 4 op ON;
2. druk op CH1: het rode lampje begint te knipperen;
3. zodra het lampje gewoon brandt (na ongeveer 5 sec.) is het apparaat ingesteld;
4. Zet de dips weer in hun vorige stand (die hoort bij de gekozen functie).

Opm.: om de defaultinstelling te herstellen, herhaalt u deze procedure maar drukt u op CH2.

Instellingen Trimmer (C)

Trimmer A.C.T. = Regelt de wachttijd in de open stand. Als deze tijd verstrijkt, zal de poort automatisch sluiten. De wachttijd kan worden ingesteld op 1 tot 120 seconden.

Trimmer PAR.OP. = Regelt de gedeeltelijke hekopening. Als u de knop indrukt om het hek half te openen die aangesloten is op 2-3P, zal het hek open gaan voor een ingestelde tijd tussen 0 en 16 seconden.

Selectie functies (E) — dip-switch met 10 standen

• 1 ON - Automatisch sluiten - De timer voor het automatisch sluiten, begint te werken als het hek op de eindaanslag in de open stand komt. De geprogrammeerde tijd kan worden ingesteld en hangt in elk geval af van het in werking treden van de beveiligingen. De timer start niet na een totale «stop» noodstop of als er geen stroom is.
• 2 ON - Functie "openen-stop-sluiten-stop" met knop (2-7) en radiozender (met gemonteerde radiofrequentiekaart).
• 2 OFF - Functie "openen-sluiten" met knop (2-7) en radiozender (met gemonteerde radiofrequentiekaart).
• 3 ON - Functie "alleen openen" met knop (2-7) en radiozender (met gemonteerde radiofrequentiekaart).
• 4 ON - Ingeduwde bedieningsknop - Het hek werkt als de knop ingedrukt wordt gehouden (een knop 2-3P voor het openen en een knop 2-7 voor het sluiten).
• 5 ON - Eerste waarschuwing van het knipperlicht tijdens het openen en het sluiten - Als een commando tot openen of sluiten wordt gegeven, zal het knipperlicht dat is aangesloten op het contact [W-E1] 5 seconden knipperen voordat de beweging begint.
• 6 ON - Obstakel waarnemen - Met stilstaande motor (hek gesloten, open of na een commando voor totale stilstand), belet dit elke beweging als de beveiligingen (bijvoorbeeld de fotocellen) een obstakel waarnemen.
• 7 OFF - Weer openen tijdens sluiten - Als de fotocellen een obstakel waarnemen tijdens het sluiten, wordt de beweging omgekeerd totdat het hek weer helemaal open is; sluit de beveiliging aan op de klemmen [2-C1]; indien niet gebruikt, zet u de dip op ON.
• 8 OFF - Gedeeltelijke stilstand - Het hek stopt als de beveiliging een obstakel signaleert. Als dit obstakel er niet meer is, blijft het hek stilstaan of sluit als de automatische sluiting is ingesteld. Sluit de beveiliging aan op de klem [2-C3]; indien niet gebruikt, zet u de dip op ON.
• 9 OFF - Totale stilstand - Met deze functie stopt het hek helemaal, waardoor ook de eventuele automatische sluitingen worden uitgeschakeld; om de beweging te hernemen, dient u de knoppen of de zender te gebruiken. Zet het bijbehorende veiligheidsmechanisme op [1-2]; indien niet gebruikt zet u de dip op ON.
• 10 OFF - Vertraging aan eindeloop.

Selectie functies (F) — dip-switch met 4 standen

• 1 ON - Alleen sluiten - met bediening aangesloten op contact 2-7 (1 OFF - uitgeschakeld).
• 1 OFF - Opent-sluit - met bediening op 2-7 (zie dip 2 van de functieschakelaar met 10 standen) (1 ON – uitgeschakeld)
• 2 ON - Alleen openen - met bediening aangesloten op contact 2-3P (2 OFF - uitgeschakeld).
• 2 OFF - Halverwege openen - met bediening aangesloten op contact 2-3P (2 ON - uitgeschakeld).
• 3 ON - Optische lezer uitgeschakeld; (3 OFF - ingeschakeld); om vertragingen te programmeren, moet de optische lezer werken.
• 4 ON - Niet aangesloten.

OPMERKING: instellen bij stilstaande motor in gesloten hekstand.

Afvalverwerking

Dit product, inclusief de verpakking, werd vervaardigd uit verschillende materialen die gerecycleerd kunnen worden. Informeer in uw land over de recyclagemethoden of afvalverwerking van het product en volg de plaatselijke normen die van kracht zijn. Elektronische onderdelen kunnen vervuilende stoffen bevatten: laat ze niet in het milieu achter.

Contact

CAME Cancelli Automatici S.p.a.
Via Martiri Della Libertà, 15 — 31030 Dosson Di Casier (Tv)
Tél. (+39) 0422 4940 — Fax (+39) 0422 4941
Assistenza Tecnica / Numero Verde 800 295830 — www.came.com
