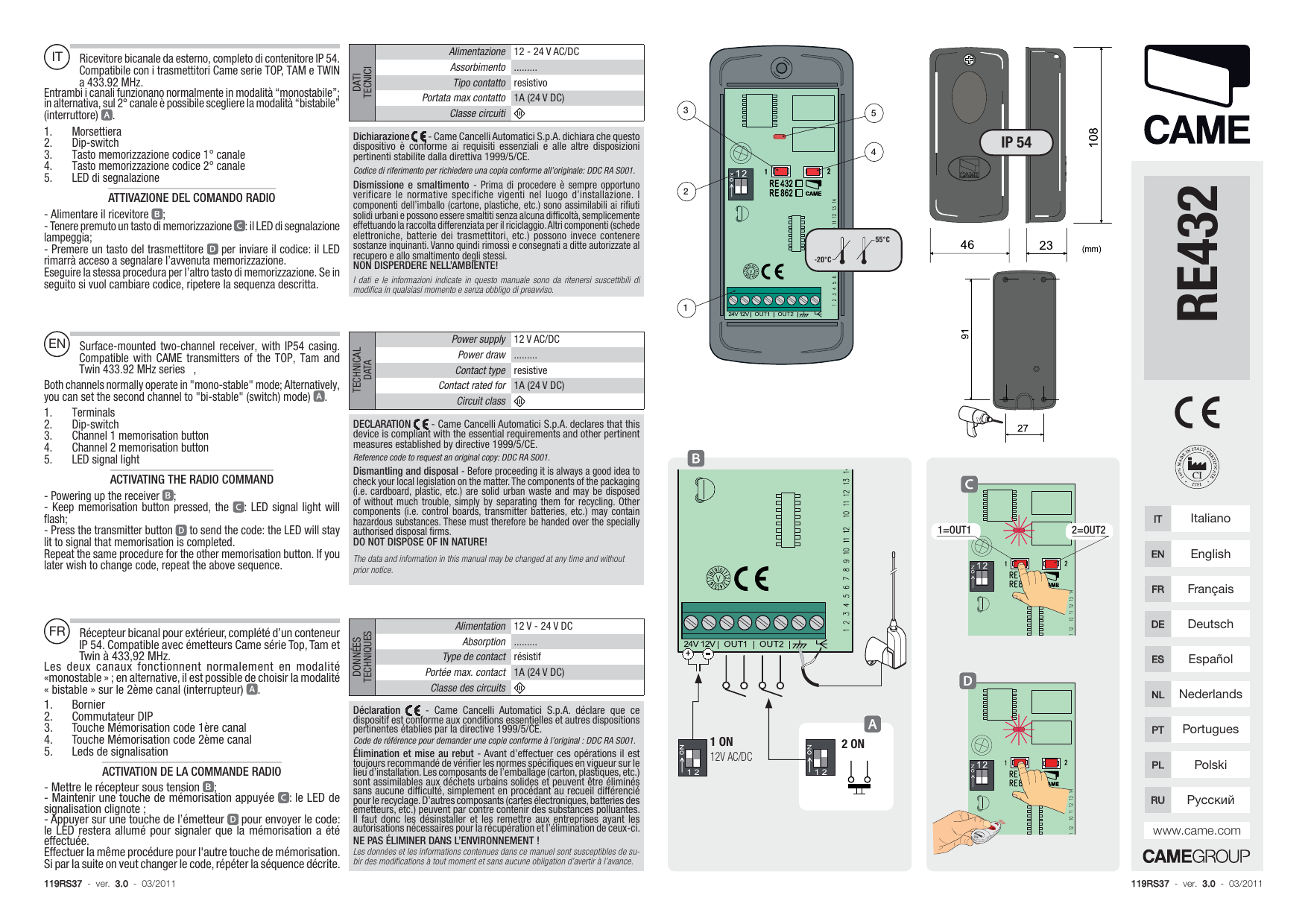

Notice CAME RE432
Produit concerné
RE432 — Ricevitore bicanale (IT)
Ricevitore bicanale da esterno, completo di contenitore IP 54. Compatibile con i trasmettitori Came serie TOP, TAM e TWIN a 433.92 MHz.
Entrambi i canali funzionano normalmente in modalità «monostabile»; in alternativa, sul 2° canale è possibile scegliere la modalità «bistabile» (interruttore).
- Morsettiera
- Dip-switch
- Tasto memorizzazione codice 1° canale
- Tasto memorizzazione codice 2° canale
- LED di segnalazione
Attivazione del comando radio
- Alimentare il ricevitore;
- Tenere premuto un tasto di memorizzazione: il LED di segnalazione lampeggia;
- Premere un tasto del trasmettitore per inviare il codice: il LED rimarrà acceso a segnalare l'avvenuta memorizzazione.
Eseguire la stessa procedura per l'altro tasto di memorizzazione. Se in seguito si vuol cambiare codice, ripetere la sequenza descritta.
| Alimentazione | 12 - 24 V AC/DC |
|---|---|
| Assorbimento | — |
| Tipo contatto | resistivo |
| Portata max contatto | 1A (24 V DC) |
| Classe circuiti | — |
Dichiarazione - Came Cancelli Automatici S.p.A. dichiara che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Codice di riferimento per richiedere una copia conforme all'originale: DDC RA S001.
Dismissione e smaltimento - Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo d'installazione. I componenti dell'imballo (cartone, plastiche, etc.) sono assimilabili ai rifiuti solidi urbani e possono essere smaltiti senza alcuna difficoltà, semplicemente effettuando la raccolta differenziata per il riciclaggio. Altri componenti (schede elettroniche, batterie dei trasmettitori, etc.) possono invece contenere sostanze inquinanti. Vanno quindi rimossi e consegnati a ditte autorizzate al recupero e allo smaltimento degli stessi. NON DISPERDERE NELL'AMBIENTE!
RE432 — Two-channel receiver (EN)
Surface-mounted two-channel receiver, with IP54 casing. Compatible with CAME transmitters of the TOP, Tam and Twin 433.92 MHz series.
Both channels normally operate in "mono-stable" mode; alternatively, you can set the second channel to "bi-stable" (switch) mode.
- Terminals
- Dip-switch
- Channel 1 memorisation button
- Channel 2 memorisation button
- LED signal light
Activating the radio command
- Powering up the receiver;
- Keep memorisation button pressed: the LED signal light will flash;
- Press the transmitter button to send the code: the LED will stay lit to signal that memorisation is completed.
Repeat the same procedure for the other memorisation button. If you later wish to change code, repeat the above sequence.
| Power supply | 12 V AC/DC |
|---|---|
| Power draw | — |
| Contact type | resistive |
| Contact rated for | 1A (24 V DC) |
| Circuit class | — |
Declaration - Came Cancelli Automatici S.p.A. declares that this device is compliant with the essential requirements and other pertinent measures established by directive 1999/5/CE. Reference code to request an original copy: DDC RA S001.
Dismantling and disposal - Before proceeding it is always a good idea to check your local legislation on the matter. The components of the packaging (i.e. cardboard, plastic, etc.) are solid urban waste and may be disposed of without much trouble, simply by separating them for recycling. Other components (i.e. control boards, transmitter batteries, etc.) may contain hazardous substances. These must therefore be handed over the specially authorised disposal firms. DO NOT DISPOSE OF IN NATURE!
RE432 — Récepteur bicanal (FR)
Récepteur bicanal pour extérieur, complété d'un conteneur IP 54. Compatible avec émetteurs Came série Top, Tam et Twin à 433,92 MHz.
Les deux canaux fonctionnent normalement en modalité «monostable»; en alternative, il est possible de choisir la modalité «bistable» sur le 2ème canal (interrupteur).
- Bornier
- Commutateur DIP
- Touche Mémorisation code 1ère canal
- Touche Mémorisation code 2ème canal
- Leds de signalisation
Activation de la commande radio
- Mettre le récepteur sous tension;
- Maintenir une touche de mémorisation appuyée: le LED de signalisation clignote;
- Appuyer sur une touche de l'émetteur pour envoyer le code: le LED restera allumé pour signaler que la mémorisation a été effectuée.
Effectuer la même procédure pour l'autre touche de mémorisation. Si par la suite on veut changer le code, répéter la séquence décrite.
| Alimentation | 12 V - 24 V DC |
|---|---|
| Absorption | — |
| Type de contact | résistif |
| Portée max. contact | 1A (24 V DC) |
| Classe des circuits | — |
Déclaration - Came Cancelli Automatici S.p.A. déclare que ce dispositif est conforme aux conditions essentielles et autres dispositions pertinentes établies par la directive 1999/5/CE. Code de référence pour demander une copie conforme à l'original : DDC RA S001.
Élimination et mise au rebut - Avant d'effectuer ces opérations il est toujours recommandé de vérifier les normes spécifiques en vigueur sur le lieu d'installation. Les composants de l'emballage (carton, plastiques, etc.) sont assimilables aux déchets urbains solides et peuvent être éliminés sans aucune difficulté, simplement en procédant au recueil différencié pour le recyclage. D'autres composants (cartes électroniques, batteries des émetteurs, etc.) peuvent par contre contenir des substances polluantes. Il faut donc les désinstaller et les remettre aux entreprises ayant les autorisations nécessaires pour la récupération et l'élimination de ceux-ci. NE PAS ÉLIMINER DANS L'ENVIRONNEMENT !
RE432 — Funkempfänger (DE)
Externer Funkempfänger, 2-Kanal im Gehäuse IP 54. Kompatibel mit den Handsendern der Serie Top, Tam und Twin 433,92 MHz von CAME.
Die Grundkonfiguration beider Kanäle ist «monostabil»; alternativ dazu kann man auf dem 2. Kanal die Betriebsart «bistabil» (Schalter) wählen.
- Klemmleiste
- Schalter Dip
- Speichertaste Kanal 1
- Speichertaste Kanal 2
- Kontroll-LED
Programmierung des Funksignales
- Empfänger mit Strom versorgen;
- Speichertaste Kanal 1 gedrückt halten: die LED blinkt;
- Taster für Kanal 1 auf den Handsender drücken, um den Kode zu senden: die Kontroll-LED zeigt durch Dauerleuchten die erfolgreiche Speicherung an.
Dieselbe Prozedur für Kanal 2 durchführen. Wenn der Kode in Zukunft geändert werden soll, den beschriebenen Vorgang wiederholen.
| Stromversorgung | 12 - 24 V AC/DC |
|---|---|
| Stromaufnahme | — |
| Kontakt-Typ | ohmscher Kontakt |
| max. Leistung des Kontakts | 1A (24 V DC) |
| Klasse Stromkreis | — |
Herstellererklärung - Die Came Cancelli Automatici S.p.A. bestätigt, dass dieses Gerät den grundlegenden Anforderungen und entsprechenden Bestimmungen der folgenden Richtlinie entspricht: 1999/5/EG. Artikel-Nr. um eine dem Original entsprechende Kopie anzufordern: DDC RA S001.
Abbau und Entsorgung - Vor der Entsorgung ist es empfehlenswert, sich über die am Installationsort geltenden Vorschriften zu informieren. Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können getrennt gesammelt mit dem normalen Hausmüll entsorgt werden. Weitere Bestandteile (Platinen, Handsenderbatterien usw.) können Schadstoffe enthalten. Sie müssen dementsprechend entfernt und in zugelassenen Fachbetrieben entsorgt werden. NICHT IN DIE UMWELT GELANGEN LASSEN!
RE432 — Receptor bicanal (ES)
Receptor bicanal de exterior, con caja IP 54. Compatible con los emisores Came serie Top, Tam y Twin de 433,92 MHz.
Ambos canales funcionan generalmente en modalidad «monoestable»; como alternativa, en el 2° canal es posible elegir la modalidad «biestable» (interruptor).
- Caja de bornes
- Dip-switch
- Tecla memorización código 1° canal
- Tecla memorización código 2° canal
- LED de señalización
Activación del mando radio
- Alimentar el receptor;
- Mantener apretada una tecla de memorización: el LED de señalización parpadea;
- Apretar una tecla del emisor para enviar el código: el LED quedará encendido, lo que indica que la memorización se ha concluido.
Realizar el mismo procedimiento para la otra tecla de memorización. Si se desea cambiar el código, es suficiente repetir la secuencia descripta.
| Alimentación | 12 - 24 V AC/DC |
|---|---|
| Absorción | — |
| Tipo contacto | resistivo |
| Capacidad máx contacto | 1A (24 V DC) |
| Clase circuitos | — |
Declaración - Came Cancelli Automatici S.p.A. declara que este dispositivo cumple con los requisitos esenciales y con las demás disposiciones pertinentes establecidas por la directiva 1999/5/CE. Código de referencia para pedir una copia de conformidad con el documento original: DDC RA S001.
Desguace y eliminación - Antes de operar es siempre conveniente verificar las normativas específicas vigentes en el lugar donde se efectuará la instalación. Los componentes del embalaje (cartón, plástico, etc.) son asimilables a los deshechos sólidos urbanos y pueden eliminarse sin dificultad efectuando la recogida diferenciada para el sucesivo reciclaje de dichos materiales. Otros componentes (tarjetas electrónicas, baterías de emisores, etc.) podrían contener sustancias que contaminan. Se deben quitar de los equipos y entregar a las empresas autorizadas para la recuperación y la eliminación de los mismos. ¡NO DISEMINAR EN EL MEDIOAMBIENTE!
RE432 — Tweekanalenontvanger (NL)
Tweekanalenontvanger voor buitengebruik, inclusief box IP 54. Compatibel met de zenders van Came van de series Top, Tam en Twin, 433,92 MHz.
Beide kanalen werken normaal «monostabiel», maar het 2e kanaal kunt u ook «bistabiel» laten werken (schakelaar).
- Aansluitklemmen
- Dip-switch
- Toets om de code voor het 1e kanaal op te slaan
- Toets om de code voor het 2e kanaal op te slaan
- Waarschuwingslampje
Het radiosignaal gebruiken
- De ontvanger aan zetten;
- Een opslagtoets ingedrukt houden: de waarschuwingsled knippert;
- Een zendertoets indrukken om de code te verzenden: de LED zal blijven branden om te signaleren dat de code is opgeslagen.
Doe hetzelfde voor de andere opslagtoets. Als u later de code wenst te wijzigen, herhaalt u de hier beschreven procedure.
| Voeding | 12 - 24 V AC/DC |
|---|---|
| Opgenomen stroom | — |
| Contact | resistief |
| Max. contactvermogen | 1A (24 V DC) |
| Circuitcategorie | — |
Verklaring - Came Cancelli Automatici S.p.A. verklaart dat dit apparaat voldoet aan de minimum eisen en terzake geldende beschikkingen van de richtlijn 1999/5/EG. Bestelnummer om een nieuwe kopie van de handleiding te bestellen: DDC RA S001.
Ontmantelen en slopen - Voordat u dit doet, dient u altijd de voorschriften terzake te controleren die gelden in het land van installatie. Verpakkingsafval zoals karton, plastic enzovoort, wordt ingedeeld als normaal huisafval en kan zonder problemen worden verzameld en verdeeld voor afvalrecyclage. Andere componenten zoals printkaarten, de batterijen van zenders enzovoort, kunnen schadelijke stoffen bevatten. Lever deze in bij erkende afvalbedrijven voor beheer van schadelijk afval. VERVUIL HET MILIEU NIET MET AFVAL!
RE432 — Receptor de canal duplo (PT)
Receptor de canal duplo para externo, com invólucro IP 54. Compatível com transmissores Came série Top, Tam e Twin a 433,92 MHz.
Os dois canais funcionam geralmente na modalidade «mono-estável»; alternativamente, no 2° canal é possível escolher a modalidade «bi-estável» (interruptor).
- Terminal
- Dip-switch
- Tecla de memorização do código do 1° canal
- Tecla de memorização do código do 2° canal
- Led de sinalização
Activação do controlo de rádio
- Alimente o receptor;
- Mantenha uma tecla de memorização premida: o LED de sinalização lampejará;
- Prima uma tecla do transmissor para enviar o código: o LED permanecerá aceso a indicar que a memorização foi efectuada.
Execute o mesmo procedimento para a outra tecla de memorização. Caso queira-se alterar o código em seguida, basta repetir a sequência descrita.
| Alimentação | 12 - 24 V AC/DC |
|---|---|
| Absorção | — |
| Tipo de contacto | resistivo |
| Potência de contacto máx. | 1A (24 V DC) |
| Classe de circuitos | — |
Declaração - Came Cancelli Automatici S.p.A. declara que este dispositivo respeita os requisitos essenciais e outras disposições pertinentes estabelecidas pela Directiva 1999/5/CE. Código de referência para solicitar uma cópia idêntica ao original: DDC RA S001.
Desmantelamento e eliminação - Antes de proceder é sempre oportuno verificar as normas específicas vigentes no local da instalação. Os componentes da embalagem (papelão, plástico, etc.) podem ser considerados resíduos sólidos urbanos e podem ser eliminados sem qualquer dificuldade, simplesmente efectuando a colecta selectiva para sua reciclagem. Outros componentes (placas electrónicas, baterias de transmissores, etc.) contrariamente podem conter substâncias poluentes. Portanto, devem ser retirados e entregues às empresas autorizadas pela recuperação e eliminação dos mesmos. NÃO DEIXE NO MEIO AMBIENTE!
RE432 — Radio dwukanałowe (PL)
Zewnętrzne radio dwukanałowe, wyposażone w obudowę IP 54. Kompatybilne z pilotami Came z serii Top, Tam o częstotliwości 433,92 MHz.
Obydwa kanały funkcjonują w trybie «monostabilnym»; możliwość wybrania trybu «bistabilnego» na 2° kanale (wyłącznik).
- Listwa zaciskowa
- Przełącznik dip
- Przycisk zapamiętywania kodu 1° kanału
- Przycisk zapamiętywania kodu 2° kanału
- Dioda LED sygnalizacyjna
Programowanie sterowania radiowego
- Podłączyć zasilanie do radia;
- Trzymać wciśnięty przycisk zapamiętywania: Dioda sygnalizacyjna LED zaczyna migać;
- Nacisnąć na przycisk pilota w celu przesłania kodu: Dioda pozostanie zapalona, co oznacza, że kod został zapamiętany.
Wykonać taką samą procedurę dla drugiego przycisku. W przypadku późniejszej zmiany kodu, wykonać ten sam zestaw czynności.
| Zasilanie | 12 - 24 V AC/DC |
|---|---|
| Pobór prądu | — |
| Rodzaj styku | rezystancyjny |
| Obciążalność styku | 1A (24 V DC) |
| Klasa obwodów | — |
Deklaracja - Came Cancelli Automatici S.p.A. deklaruje, że niniejsze urządzenie jest zgodne z podstawowymi wymogami i odnośnymi przepisami, ustalonymi przez Dyrektywę 1999/5/WE. Kod niezbędny dla otrzymania kopii deklaracji zgodnej z oryginałem: DDC RA S001.
Złomowanie - Przed wykonaniem tego, zawsze należy sprawdzić odnośne przepisy obowiązujące w miejscu instalacji. Elementy opakowania (karton, plastik, itd.) są przyporządkowane ze stałymi odpadami miejskimi i mogą być likwidowane bez żadnej trudności, wykonując selektywną zbiórkę odpadów do ponownego przerobu. Inne elementy (płyty elektroniczne, baterie, itd.) mogą natomiast zawierać substancje zanieczyszczające. Należy je zatem usunąć i przekazać do zakładów upoważnionych do ich likwidacji. NIE PORZUCAĆ W ŚRODOWISKU!
RE432 — Двухканальный радиоприемник (RU)
Внешний двухканальный радиоприемник с декодером в корпусе IP 54. Совместим с брелоками-передатчиками Came серий Top, Tam и Twin с частотой 433,92 МГц.
Оба канала работают в «моностабильном» режиме; для второго канала можно установить «бистабильный» режим (Dip-переключателем 2).
- Клеммная колодка
- Dip-переключатель
- Кнопка программирования радиокода 1-го канала
- Кнопка программирования радиокода 2-го канала
- Светодиодный индикатор
Установка и программирование радиоуправления
- Подайте питание на радиодекодер;
- Hажмите и удерживайте в нажатом положении кнопку программирования: светодиодный индикатор начинает мигать;
- Hажмите на кнопку программируемого брелока-передатчика для отправки радиокода: индикатор должен загореться ровным светом, указывая на успешное завершение программирования.
Повторите ту же процедуру с другой кнопкой брелока-передатчика. Если в дальнейшем вы захотите изменить радиокод, достаточно повторить описанную выше процедуру.
| Напряжение питания | ~/= 12/24 |
|---|---|
| Потребляемый ток | — |
| Тип контакта | резистивный |
| Макс. нагрузка | 1A (≈24 В) |
| Класс электрической цепи | — |
Декларация - Came Cancelli Automatici S.p.A. заявляет, что это устройство соответствует основным требованиям и положениям, установленным Директивой 1999/5/CE. Код для запроса копии, соответствующей оригиналу: DDC RA S001.
Утилизация - Необходимо проводить в соответствии с действующими законодательством местности, в которой производилась эксплуатация изделия. Упаковочные компоненты (картон, пластмасса и т.д.) — твердые отходы, утилизируемые без каких-либо специфических трудностей. Необходимо просто разделить их так, чтобы они могли быть переработаны. Другие компоненты (электрические монтажная плата, элементы питания дистанционного управления и т.д.) могут содержать опасные отходы. Они должны передаваться компаниям, имеющим лицензию на их переработку в соответствии с действующим законодательством местности. НЕ ЗАГРЯЗНЯЙТЕ ОКРУЖАЮЩУЮ СРЕДУ!
