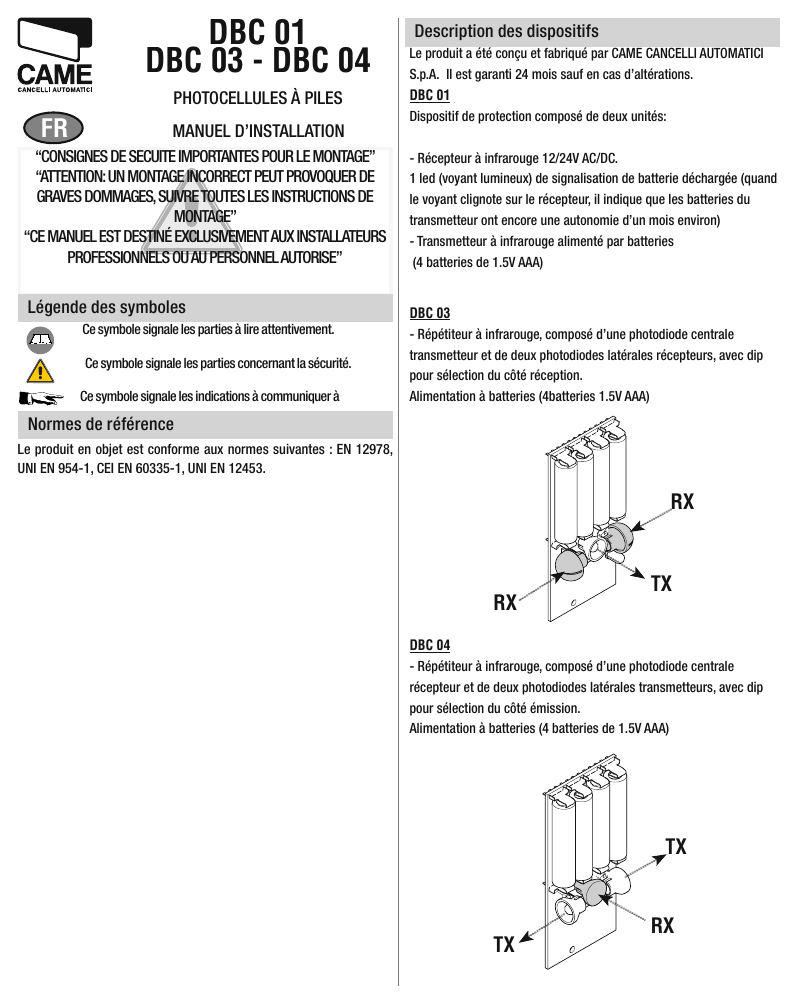

Notice CAME DBC01

Produit concerné

DBC 01 / DBC 03 - DBC 04 — Photocellules à piles

Manuel d'installation

« CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE MONTAGE »

« ATTENTION : UN MONTAGE INCORRECT PEUT PROVOQUER DE GRAVES DOMMAGES, SUIVRE TOUTES LES INSTRUCTIONS DE MONTAGE »

« CE MANUEL EST DESTINÉ EXCLUSIVEMENT AUX INSTALLATEURS PROFESSIONNELS OU AU PERSONNEL AUTORISÉ »

Légende des symboles

  • Ce symbole signale les parties à lire attentivement.
  • Ce symbole signale les parties concernant la sécurité.
  • Ce symbole signale les indications à communiquer à l'utilisateur.

Normes de référence

Le produit en objet est conforme aux normes suivantes : EN 12978, UNI EN 954-1, CEI EN 60335-1, UNI EN 12453.

Description des dispositifs

Le produit a été conçu et fabriqué par CAME CANCELLI AUTOMATICI S.p.A. Il est garanti 24 mois sauf en cas d'altérations.

DBC 01

Dispositif de protection composé de deux unités :

  • Récepteur à infrarouge 12/24V AC/DC. 1 led (voyant lumineux) de signalisation de batterie déchargée (quand le voyant clignote sur le récepteur, il indique que les batteries du transmetteur ont encore une autonomie d'un mois environ).
  • Transmetteur à infrarouge alimenté par batteries (4 batteries de 1.5V AAA).

DBC 03

Répétiteur à infrarouge, composé d'une photodiode centrale transmetteur et de deux photodiodes latérales récepteurs, avec dip pour sélection du côté réception. Alimentation à batteries (4 batteries de 1.5V AAA).

DBC 04

Répétiteur à infrarouge, composé d'une photodiode centrale récepteur et de deux photodiodes latérales transmetteurs, avec dip pour sélection du côté émission. Alimentation à batteries (4 batteries de 1.5V AAA).

Schémas des répétiteurs DBC 03 et DBC 04 avec indication des photodiodes RX/TX latérales et centrale
Schémas des répétiteurs DBC 03 et DBC 04 avec indication des photodiodes RX/TX latérales et centrale

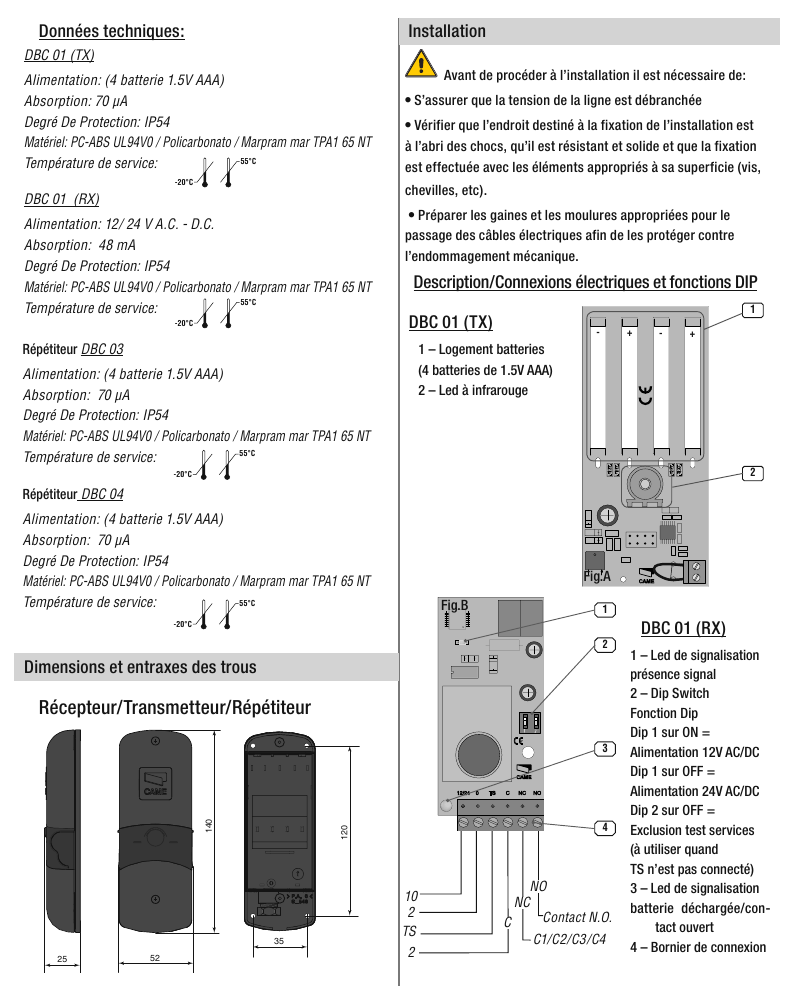

Données techniques

DBC 01 (TX) — Transmetteur
Alimentation4 batteries 1.5V AAA
Absorption70 µA
Degré de protectionIP54
MatérielPC-ABS UL94V0 / Polycarbonate / Marpram mar TPA1 65 NT
Température de service-20°C à +55°C
DBC 01 (RX) — Récepteur
Alimentation12 / 24 V A.C. - D.C.
Absorption48 mA
Degré de protectionIP54
MatérielPC-ABS UL94V0 / Polycarbonate / Marpram mar TPA1 65 NT
Température de service-20°C à +55°C
Répétiteur DBC 03
Alimentation4 batteries 1.5V AAA
Absorption70 µA
Degré de protectionIP54
MatérielPC-ABS UL94V0 / Polycarbonate / Marpram mar TPA1 65 NT
Température de service-20°C à +55°C
Répétiteur DBC 04
Alimentation4 batteries 1.5V AAA
Absorption70 µA
Degré de protectionIP54
MatérielPC-ABS UL94V0 / Polycarbonate / Marpram mar TPA1 65 NT
Température de service-20°C à +55°C

Dimensions et entraxes des trous

Récepteur / Transmetteur / Répétiteur : largeur 25 mm (profil), 52 mm (face), 35 mm (fond), hauteur 140 mm, entraxe 120 mm.

Dimensions et entraxes des trous des photocellules (vues latérale, frontale et arrière)
Dimensions et entraxes des trous des photocellules (vues latérale, frontale et arrière)

Installation

Avant de procéder à l'installation il est nécessaire de :

  • S'assurer que la tension de la ligne est débranchée.
  • Vérifier que l'endroit destiné à la fixation de l'installation est à l'abri des chocs, qu'il est résistant et solide et que la fixation est effectuée avec les éléments appropriés à sa superficie (vis, chevilles, etc.).
  • Préparer les gaines et les moulures appropriées pour le passage des câbles électriques afin de les protéger contre l'endommagement mécanique.

Description / Connexions électriques et fonctions DIP

DBC 01 (TX) — Transmetteur

  1. Logement batteries (4 batteries de 1.5V AAA).
  2. Led à infrarouge.

DBC 01 (RX) — Récepteur

  1. Led de signalisation présence signal.
  2. Dip Switch — Fonction Dip :
    • Dip 1 sur ON = Alimentation 12V AC/DC
    • Dip 1 sur OFF = Alimentation 24V AC/DC
    • Dip 2 sur OFF = Exclusion test services (à utiliser quand TS n'est pas connecté)
  3. Led de signalisation batterie déchargée / contact ouvert.
  4. Bornier de connexion. Contact N.O. : C1/C2/C3/C4.
Carte DBC 01 (TX) et carte DBC 01 (RX) avec repérage des composants et du bornier
Carte DBC 01 (TX) et carte DBC 01 (RX) avec repérage des composants et du bornier

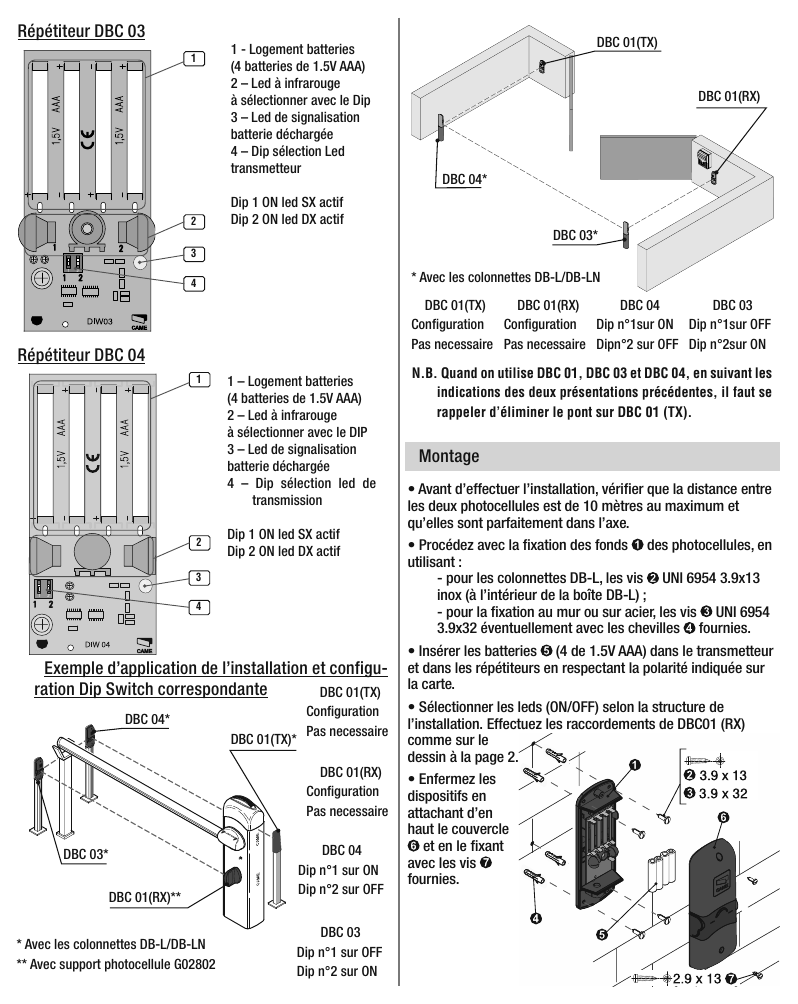

Répétiteurs : configuration des Dip Switch

Répétiteur DBC 03

  1. Logement batteries (4 batteries de 1.5V AAA).
  2. Led à infrarouge à sélectionner avec le Dip.
  3. Led de signalisation batterie déchargée.
  4. Dip sélection Led transmetteur :
    • Dip 1 ON : led SX actif
    • Dip 2 ON : led DX actif

Répétiteur DBC 04

  1. Logement batteries (4 batteries de 1.5V AAA).
  2. Led à infrarouge à sélectionner avec le Dip.
  3. Led de signalisation batterie déchargée.
  4. Dip sélection led de transmission :
    • Dip 1 ON : led SX actif
    • Dip 2 ON : led DX actif
Cartes des répétiteurs DBC 03 et DBC 04 avec repérage des composants et des dip-switch
Cartes des répétiteurs DBC 03 et DBC 04 avec repérage des composants et des dip-switch

Exemple d'application de l'installation et configuration Dip Switch correspondante

Exemple d'installation sur barrière avec positionnement de DBC 01(TX), DBC 01(RX), DBC 03 et DBC 04
Exemple d'installation sur barrière avec positionnement de DBC 01(TX), DBC 01(RX), DBC 03 et DBC 04
Configuration des dispositifs
DispositifConfiguration
DBC 01 (TX)Pas nécessaire
DBC 01 (RX)Pas nécessaire
DBC 04Dip n°1 sur ON — Dip n°2 sur OFF
DBC 03Dip n°1 sur OFF — Dip n°2 sur ON

* Avec les colonnettes DB-L/DB-LN.
** Avec support photocellule G02802.

N.B. Quand on utilise DBC 01, DBC 03 et DBC 04, en suivant les indications des deux présentations précédentes, il faut se rappeler d'éliminer le pont sur DBC 01 (TX).

Montage

  • Avant d'effectuer l'installation, vérifier que la distance entre les deux photocellules est de 10 mètres au maximum et qu'elles sont parfaitement dans l'axe.
  • Procédez avec la fixation des fonds des photocellules, en utilisant :
    • pour les colonnettes DB-L, les vis UNI 6954 3.9x13 inox (à l'intérieur de la boîte DB-L) ;
    • pour la fixation au mur ou sur acier, les vis UNI 6954 3.9x32 éventuellement avec les chevilles fournies.
  • Insérer les batteries (4 de 1.5V AAA) dans le transmetteur et dans les répétiteurs en respectant la polarité indiquée sur la carte.
  • Sélectionner les leds (ON/OFF) selon la structure de l'installation. Effectuez les raccordements de DBC 01 (RX) comme sur le dessin de la page correspondante.
  • Enfermez les dispositifs en attachant d'en haut le couvercle et en le fixant avec les vis fournies (2.9 x 13).
Vue éclatée du montage : fond, vis, chevilles, batteries, couvercle et vis de fixation
Vue éclatée du montage : fond, vis, chevilles, batteries, couvercle et vis de fixation

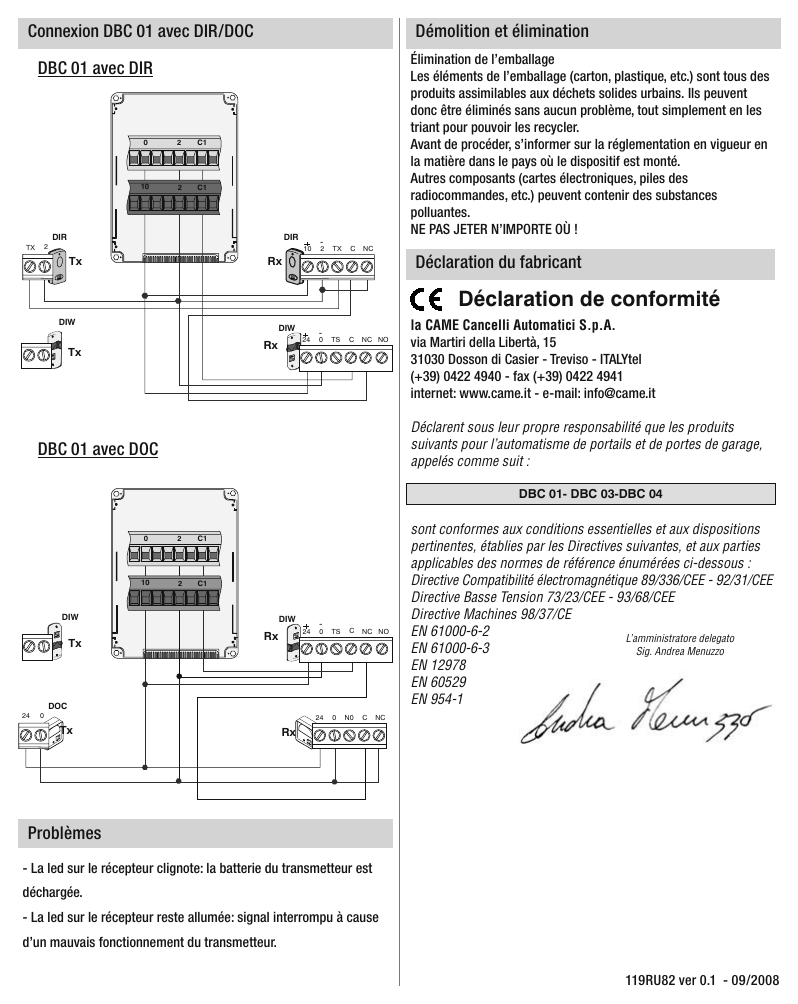

Connexion DBC 01 avec DIR / DOC

Schéma de raccordement DBC 01 avec DIR
Schéma de raccordement DBC 01 avec DIR
Schéma de raccordement DBC 01 avec DOC
Schéma de raccordement DBC 01 avec DOC

Problèmes

  • La led sur le récepteur clignote : la batterie du transmetteur est déchargée.
  • La led sur le récepteur reste allumée : signal interrompu à cause d'un mauvais fonctionnement du transmetteur.

Démolition et élimination

Élimination de l'emballage

Les éléments de l'emballage (carton, plastique, etc.) sont tous des produits assimilables aux déchets solides urbains. Ils peuvent donc être éliminés sans aucun problème, tout simplement en les triant pour pouvoir les recycler.

Avant de procéder, s'informer sur la réglementation en vigueur en la matière dans le pays où le dispositif est monté.

D'autres composants (cartes électroniques, piles des radiocommandes, etc.) peuvent contenir des substances polluantes. NE PAS JETER N'IMPORTE OÙ !

Déclaration du fabricant — Déclaration de conformité

CAME Cancelli Automatici S.p.A.
via Martiri della Libertà, 15
31030 Dosson di Casier - Treviso - ITALY
tél. (+39) 0422 4940 - fax (+39) 0422 4941
internet : www.came.it - e-mail : info@came.it

Déclarent sous leur propre responsabilité que les produits suivants pour l'automatisme de portails et de portes de garage, appelés comme suit : DBC 01 - DBC 03 - DBC 04, sont conformes aux conditions essentielles et aux dispositions pertinentes, établies par les Directives suivantes, et aux parties applicables des normes de référence énumérées ci-dessous :

  • Directive Compatibilité électromagnétique 89/336/CEE - 92/31/CEE
  • Directive Basse Tension 73/23/CEE - 93/68/CEE
  • Directive Machines 98/37/CE

Normes de référence : EN 61000-6-2, EN 61000-6-3, EN 12978, EN 60529, EN 954-1.

L'amministratore delegato — Sig. Andrea Menuzzo
