Notice BFT ALCOR AC A

Installation rapide

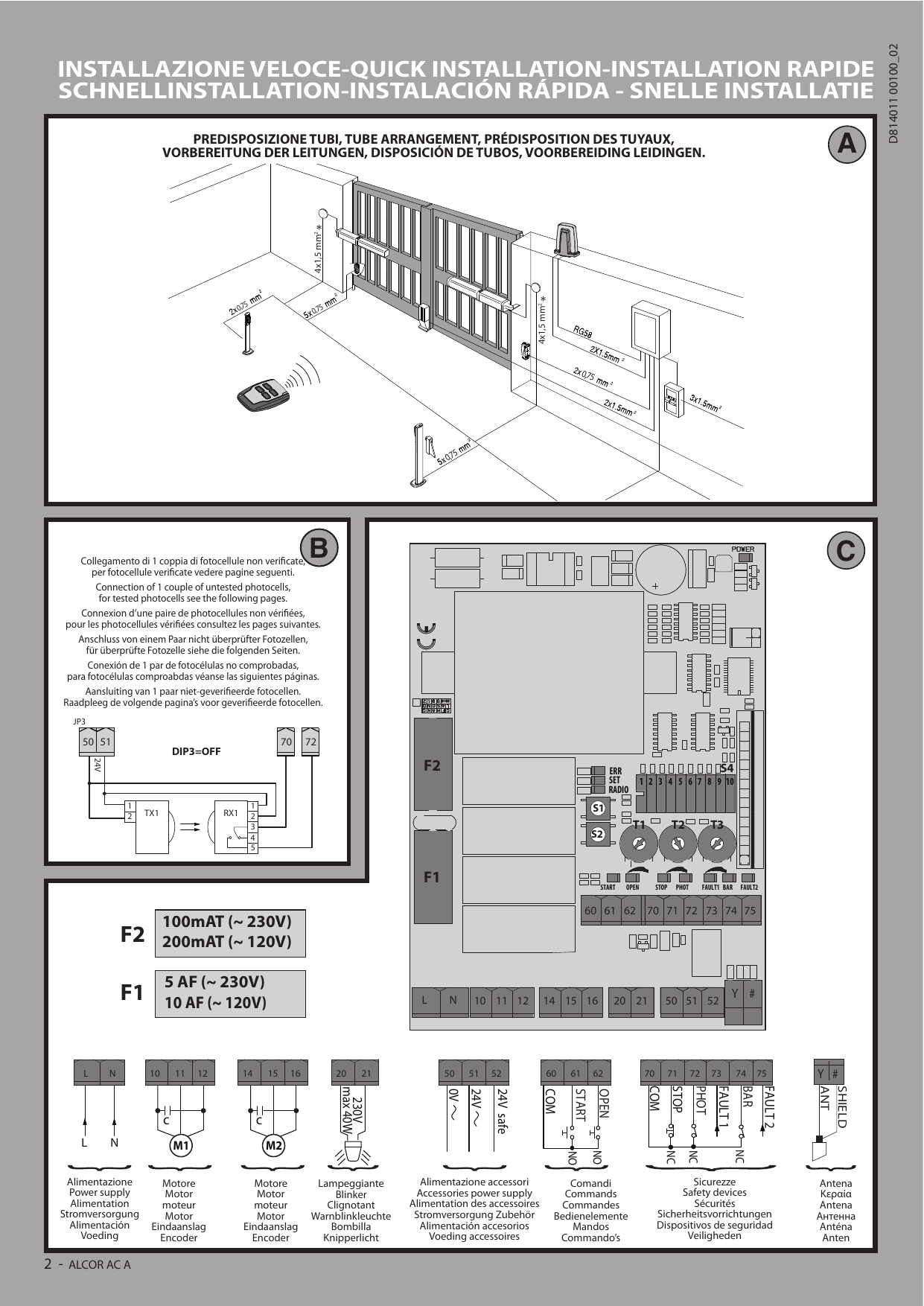

Prédisposition des tuyaux, connexions et installation type du tableau de commande ALCOR AC A.

Fusibles

Fusible	230V~	120V~
F1	5 AF	10 AF
F2	100 mAT	200 mAT

Légende des raccordements

Bornes	Fonction
L - N	Alimentation
10 - 11 - 12	Moteur M1 (marche, commun, encoder/fin de course)
14 - 15 - 16	Moteur M2 (marche, commun, encoder/fin de course)
20 - 21	Lampeggiante / Clignotant (230V max 40W)
50 - 51 - 52	Alimentation des accessoires (0V, 24V~, 24V safe)
60 - 61 - 62	Commandes (COM, START, OPEN)
70 - 71 - 72 - 73 - 74 - 75	Sécurités (COM, STOP, PHOT, FAULT1, BAR, FAULT2)
Y - #	Antenne (ANT, SHIELD)

Mémorisation radiocommande

Légende des signaux LED

• Fixe : LED allumée en continu.
• Clignotement continu : LED clignotante.

Vantaux coulissants opposés

Dimensions et connexions des dispositifs de sécurité

Manuel d'installation

1) Généralités

Le tableau de commande ALCOR AC A est fourni par le fabricant avec un réglage standard. Toutes les variations doivent être configurées à l'aide des DÉCLENCHEURS et des COMMUTATEURS DIP.

Les caractéristiques principales sont :

• Contrôle de 2 moteurs monophasés
• Entrées séparées pour les sécurités
• Récepteur radio incorporé rolling-code.

La carte est munie d'un bornier extractible, pour faciliter les opérations d'entretien ou le remplacement. Elle est équipée de plusieurs barrettes pré-câblées pour faciliter la pose. Les barrettes intéressent les bornes : 70-71, 70-72, 70-74. Si vous utilisez les bornes ci-dessus, retirez les barrettes.

Vérification

Le tableau ALCOR AC A accomplit le contrôle (vérification) des relais de marche et des dispositifs de sécurité (photocellules) avant chaque cycle d'ouverture et de fermeture.

En cas de mauvais fonctionnement, vérifiez si les dispositifs branchés fonctionnent correctement et contrôlez les câblages.

2) Données techniques

Alimentation	110-120V 50/60 Hz 220-230V 50/60 Hz

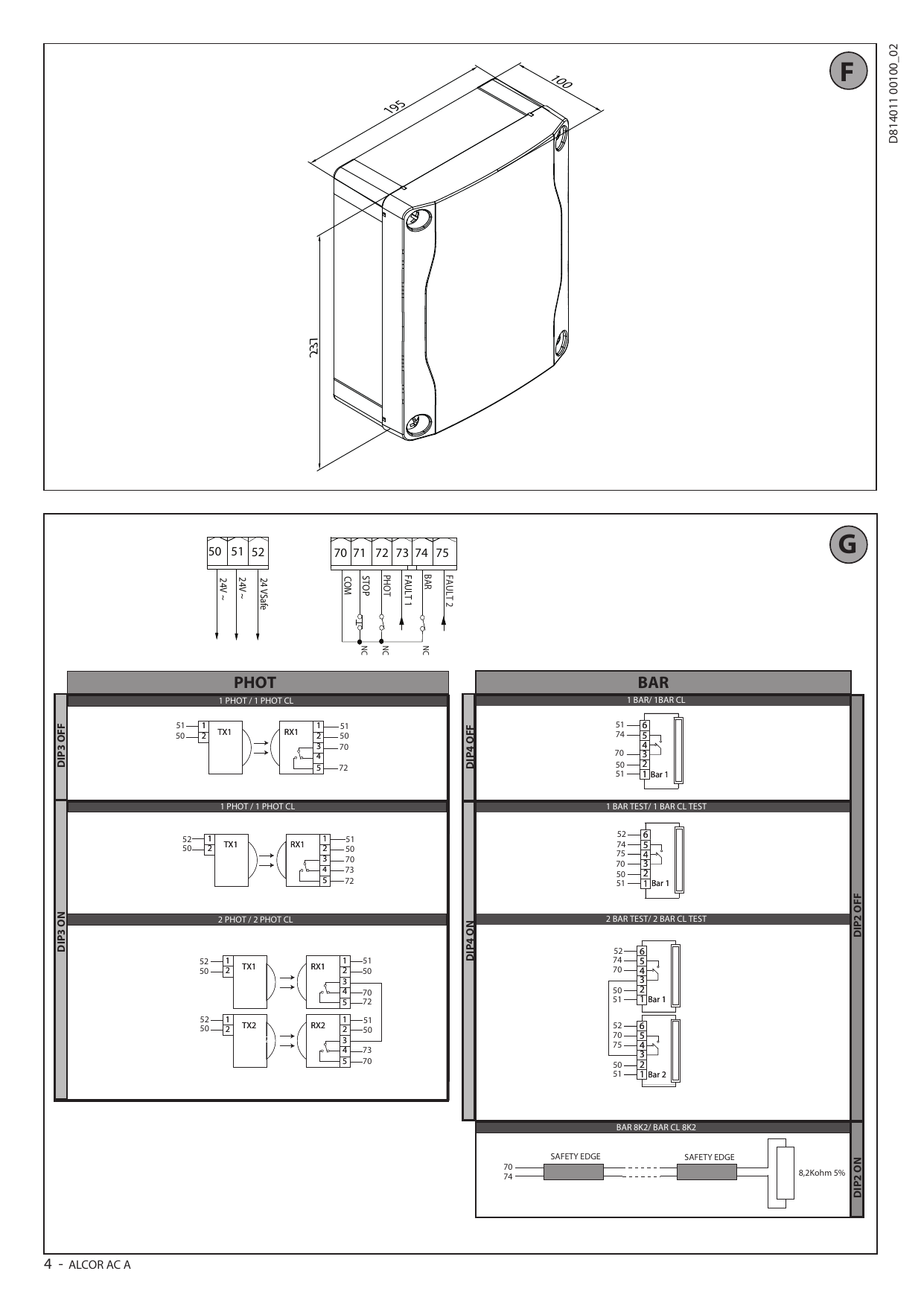

Dimensions du tableau	Fig. F
Isolation/basse tension	> 2 MOhm 500V
Température de fonctionnement	-20 / +50 °C
Rigidité diélectrique	secteur/bt 3750V~ pendant 1 minute
Alimentation des accessoires	24V~ (0,2A absorption maxi)
AUX 0 - Clignotant (contact sous tension)	120V~ 40W maxi 230V~ 40W maxi
Fusibles	Fig. C
Récepteur radio code rolling intégré	fréquence 433,92 MHz
Réglage des paramètres et logiques	DÉCLENCHEURS + COMMUTATEURS DIP
N° maxi radiocommandes mémorisables	63
Puissance maximum	750W
Temps de travail maximum	90s

Versions d'émetteurs utilisables : Tous les émetteurs ROLLING CODE compatibles.

3) Aménagement tuyaux (Fig. A)

Préparez l'installation électrique en respectant les normes en vigueur sur les installations électriques CEI-64-8, IEC 364, harmonisation HD384 et les autres normes du pays où est installé l'appareil.

4) Connexion plaque à bornes (Fig. C)

Se référer au manuel de l'actionneur pour le schéma électrique et pour la section des câbles.

Une fois que les câbles électriques adaptés ont été passés dans les gaines et que les différents composants de l'automatisation ont été fixés au niveau des points choisis préalablement, branchez-les selon les indications et les schémas indiqués dans les manuels d'instruction correspondants. Accomplissez la connexion de la phase, du neutre et de la terre (obligatoire).

5) Dispositifs de sécurité

Remarque : utiliser uniquement les dispositifs de sécurité récepteurs avec contact en libre échange.

5.1) Dispositifs vérifiés (Fig. G)

5.2) Connexion d'1 paire de photocellules non vérifiées (Fig. B)

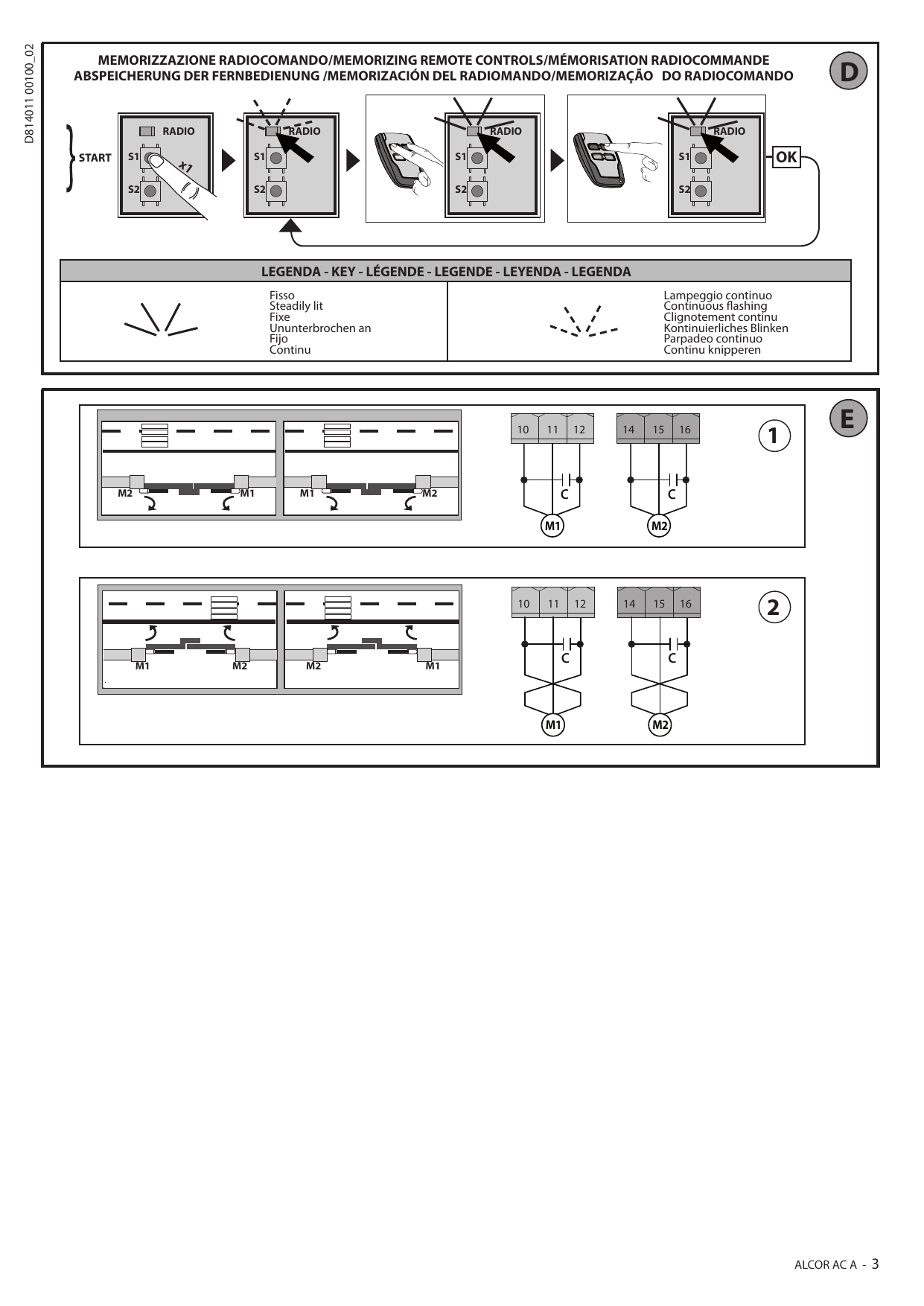

6) Mémorisation radio commande (Fig. D)

7) Vantaux coulissants opposés (Fig. E)

8) Procédure de réglage

• Avant d'allumer l'appareil, vérifiez les connexions électriques.
• Configurez les paramètres suivants : Temps Fermeture Automatique, Temps de décalage en fermeture.
• Configurez les logiques.

Touches

Touches	Description
S1	Ajouter Touche Start : associe la touche voulue à la commande Start
S2	Ajouter Touche piétonne : associe la touche voulue à la commande piétonne
S2 > 5s	Valide les changements apportés aux réglages des paramètres et aux logiques de fonctionnement
S1 + S2 > 10s	Supprimer Liste. ATTENTION ! Supprime complètement de la mémoire du récepteur toutes les radiocommandes mémorisées.

Signaux par LED

LED	État / signification
POWER	Reste éclairée : présence tension - carte sous tension - fusible en bon état
START	Éclairé : activation entrée START
OPEN	Éclairé : activation entrée OPEN
STOP	Éteint : activation entrée STOP
PHOT	Éteint : activation entrée photocellule PHOT
FAULT 1	Diagnostic de l'entrée de vérification des sécurités de l'entrée PHOT
BAR	Éteint : activation entrée linteau BAR
FAULT 2	Diagnostic de l'entrée de vérification des sécurités de l'entrée BAR
ERR	Éteint : aucune erreur. Éclairé : cf. tableau diagnostic erreurs
RADIO (vert)	Éteint : programmation radio désactivée. Clignotante uniquement Radio : programmation radio active, attente touche cachée. Clignotante synchrone avec Led Set : suppression radiocommandes en cours. Éclairé : programmation radio active, attente touche voulue. Éclairée 1s : activation canal du récepteur radio
SET	Éclairée : cf. tableau diagnostic erreurs. Clignotante synchrone avec Led Radio : suppression radiocommandes en cours

Tableau ERR (diagnostic)

Configuration Led	Led ERR Éclairée	Led ERR Clignotante lente	Led ERR Clignotante rapide
Led éteinte	Essai Photocellules, Linteau ou Linteau 8k2 échoué	Vérifiez branchement photocellules et/ou configurations logiques	—
Led éclairée	Erreur interne de contrôle supervision système	Essayez d'éteindre et de rallumer la carte ou appuyez sur la touche S2. Si le problème persiste contactez le service après-vente.	—
Led clignotante lente	Erreur essai matériel carte	Vérifiez les connexions sur le moteur ; problèmes matériels sur la carte (contactez le service après-vente)	Paramètres et/ou logiques de fonctionnement modifiés : appuyez pendant 5s sur S2 pour valider.

Bornes – définitions et descriptions

Borne	Définition	Description
L	PHASE	Alimentation monophasée
N	NEUTRE
10	MARCHE + CONDENSATEUR	Connexion moteur et condensateur
11	COM
12	MARCHE + CONDENSATEUR
14	MARCHE + CONDENSATEUR	Branchement moteur et condensateur 2. REMARQUE : si T3=0 ne brancher aucun câble sur les bornes 14-15-16
15	COM
16	MARCHE + CONDENSATEUR
20 - 21	AUX 0 - CONTACT ALIMENTÉ EN 230V~ (N.O.) (40W MAXI)	Sortie pour CLIGNOTANT. Le contact reste fermé pendant la manœuvre des vantaux.
50	0V~	Sortie alimentation accessoires.
51	24V~
52	24 Vsafe	Sortie alimentation des dispositifs de sécurité vérifiés (émetteur photocellules et émetteur linteau sensible). Sortie active uniquement pendant le cycle de manœuvre.
60	Commun	Commun entrées START et OPEN
61	START	Touche de commande START (N.O.). Fonctionnement suivant logiques « Fonctionnement résidentiel / copropriété »
62	OPEN	Touche de commande OPEN (N.O.). La commande accomplit une ouverture. Si l'entrée reste fermée, les vantaux restent ouverts jusqu'à l'ouverture du contact. Avec le contact ouvert l'automatisation se ferme après le temps de TCA, s'il est activé.
70	Commun	Commun entrées STOP, PHOT et BAR
71	STOP	La commande interrompt la manœuvre (N.F.). Si vous ne l'utilisez pas, laissez la barrette en place.
72	PHOT (*)	Entrée PHOTOCELLULE (N.F.). Fonctionnement suivant les logiques PHOTOCELLULE/PHOTOCELLULE EN FERMETURE. Si vous ne l'utilisez pas, laissez la barrette en place.
73	FAULT 1	Entrée de vérification des dispositifs de sécurité connectés sur le PHOT
74	BAR / BAR CL / BAR TEST / BAR CL TEST / BAR 8K2 / BAR CL 8K2 (*)	Entrée linteau sensible (N.F.). Si vous ne l'utilisez pas, laissez la barrette en place. Configuration selon commutateurs DIP (voir tableau ci-dessous).
75	FAULT 2	Entrée de vérification des dispositifs de sécurité connectés sur le BAR
Y	ANTENNE	Entrée de l'antenne. Utilisez une antenne syntonisée sur 433 MHz. Pour la connexion Antenne-Récepteur utilisez un câble coaxial RG58. La présence de masses métalliques près de l'antenne risque de déranger la réception radio. Si l'émetteur a une portée réduite, déplacez l'antenne dans un endroit plus adéquat.
#	SHIELD

Configuration de l'entrée linteau (borne 74)

Dip BAR/8K2	Dip vérification entrée linteau	Dip fonctionnement linteau	Fonction
OFF	OFF	OFF	Entrée NF, sans vérification, inversion à l'ouverture et à la fermeture (BAR)
OFF	OFF	ON	Entrée NF, sans vérification, inversion uniquement à la fermeture, à l'ouverture on obtient l'arrêt (BAR CL)
OFF	ON	OFF	Entrée NF, avec vérification, inversion à l'ouverture et à la fermeture (BAR TEST)
OFF	ON	ON	Entrée NF, avec vérification, inversion uniquement à la fermeture, à l'ouverture on obtient l'arrêt (BAR CL TEST)
ON	OFF	OFF	Entrée 8K2, inversion à l'ouverture et à la fermeture (BAR 8K2)
ON	OFF	ON	Entrée 8K2, inversion uniquement à la fermeture, à l'ouverture on obtient l'arrêt (BAR CL 8K2)

Tableau « A » – Paramètres

Déclencheur	Paramètre	Mini	Maxi	Default	Description
T1	Temps fermeture automatique [s]	0	120	0	Temps de pause avant la fermeture automatique. REMARQUE : configurez sur 0 si vous ne l'utilisez pas.
T2	Temps de travail [s]	5	90	50%	Règle le temps de travail des moteurs, passé ce délai, ils s'arrêtent.
T3	Temps de retard fermeture moteur 1 [s]	0	25	25%	Temps de retard à la fermeture du moteur 1 par rapport au moteur 2. REMARQUE : mettre sur 0 pour ne faire fonctionner qu'un seul moteur actif (vantail 1).

Tableau « B » – Logiques

DIP	Logique	Default	Réglage	Description
1	Programmation radiocommande	ON	ON	Active la mémorisation via radio des radiocommandes : 1- Appuyer en séquence sur la touche cachée et sur la touche normale (T1-T2-T3-T4) d'une radiocommande déjà mémorisée en mode standard à travers le menu radio. 2- Appuyer dans les 10 secondes sur la touche cachée et sur la touche normale (T1-T2-T3-T4) d'une radiocommande à mémoriser. Le récepteur sort du mode programmation après 10 secondes, durant ce laps de temps on peut ajouter de nouvelles radiocommandes. Ce mode ne demande pas d'accéder au tableau de commande. IMPORTANT : Active l'introduction automatique de nouvelles radiocommandes, clones et replay.
			OFF	Désactive la mémorisation via radio des radiocommandes. Les radiocommandes ne sont mémorisées qu'en utilisant le menu Radio prévu à cet effet. IMPORTANT : Désactive l'introduction automatique de nouvelles radiocommandes, clones et replay.
2	BAR/8K2	OFF	ON	Entrée configurée comme Bar 8k2 (Fig. G). Entrée pour linteau résistif 8K2. La commande invertit le mouvement pendant 1 seconde.
			OFF	Entrée configurée comme Bar, linteau sensible (Fig. G). La commande invertit le mouvement pendant 1 seconde.
3	Vérification sur l'entrée cellule photoélectrique	OFF	ON	Active la vérification des sécurités sur l'entrée PHOT (Fig. G)
			OFF	Vérification des sécurités sur l'entrée PHOT non activée (Fig. G)
4	Vérification sur l'entrée côté	OFF	ON	Active la vérification des sécurités sur l'entrée BAR (Fig. G)
			OFF	Vérification des sécurités sur l'entrée BAR non activée (Fig. G)
5	Photocellule en fermeture	OFF	ON	En cas d'obscurcissement, le fonctionnement de la photocellule en ouverture est exclu. En phase de fermeture, inverse immédiatement.
			OFF	En cas d'obscurcissement, les photocellules sont actives en ouverture et en fermeture. Un obscurcissement de la photocellule en fermeture inverse le mouvement que lorsque la photocellule est libérée.
6	Fonctionnement entrée linteau	OFF	ON	Linteau avec inversion active uniquement à la fermeture, à l'ouverture on obtient l'arrêt du mouvement.
			OFF	Linteau avec inversion active dans les deux sens.
7	Fermeture rapide	OFF	ON	Se ferme 3s après le dégagement des photocellules avant d'attendre la fin du TCA configuré.
			OFF	Logique non active.
8	Fonctionnement résidentiel / copropriété	OFF	ON	Configure le type de fonctionnement de l'automatisation. ON = Copropriété (voir tableau des réactions ci-dessous).
			OFF	OFF = Résidentiel.
9	Coup de bélier à l'ouverture	OFF	ON	Avant d'accomplir l'ouverture le portail pousse pendant environ 2 secondes en fermeture. Cela permet à la serrure électrique de se décrocher plus facilement. IMPORTANT - Ne pas utiliser cette fonction en l'absence de butées d'arrêt mécaniques adéquates.
			OFF	Logique non active.
10	Maintien verrouillage	OFF	ON	Si les moteurs restent arrêtés en position d'ouverture complète ou de fermeture complète pendant plus d'une heure, ils sont activés pendant 3 secondes environ dans le sens de la butée. Cette opération s'accomplit toutes les heures. N.B. : Cette fonction permet de compenser, dans les moteurs oléodynamiques, la réduction éventuelle du volume de l'huile causée par la chute de température pendant les pauses prolongées, par exemple la nuit, ou due à des fuites internes. IMPORTANT - Ne pas utiliser cette fonction en l'absence de butées d'arrêt mécaniques adéquates.
			OFF	Logique non active.

Réactions aux entrées (logique DIP 8)

Réaction à l'entrée START (câblée ou radio) :

État	Résidentiel	Copropriété
FERMÉE	Ouvre	Ouvre
EN FERMETURE	Stop	Ouvre
OUVERTE	Ferme	Ferme
EN OUVERTURE	Stop + TCA	Aucun effet
APRÈS STOP	Ouvre	Ouvre

Réaction à l'entrée OPEN (câblée) :

État	Résidentiel	Copropriété
FERMÉE	Ouvre	Ouvre
EN FERMETURE	Ouvre	Ouvre
OUVERTE	Maintient ouvert + TCA	Maintient ouvert + TCA
EN OUVERTURE	Aucun effet	Aucun effet
APRÈS STOP	Ouvre	Ouvre

Réaction à l'entrée PIÉTONNE (radio) :

État	Résidentiel	Copropriété
FERMÉE	Ouverture partielle	Ouverture partielle
EN FERMETURE	Stop	Ouverture partielle
OUVERTE	Ferme	Ferme
EN OUVERTURE	Stop + TCA	Aucun effet
APRÈS STOP	Ouverture partielle	Ouverture partielle
