Notice BENINCA ONE2WI_ONE2WB
Produits concernés
ONE.2WI – ONE.2WB – ONE.2WO
Radio récepteurs 433,92 MHz mono/bi canal multicodification compatibles avec le système Advantouch.

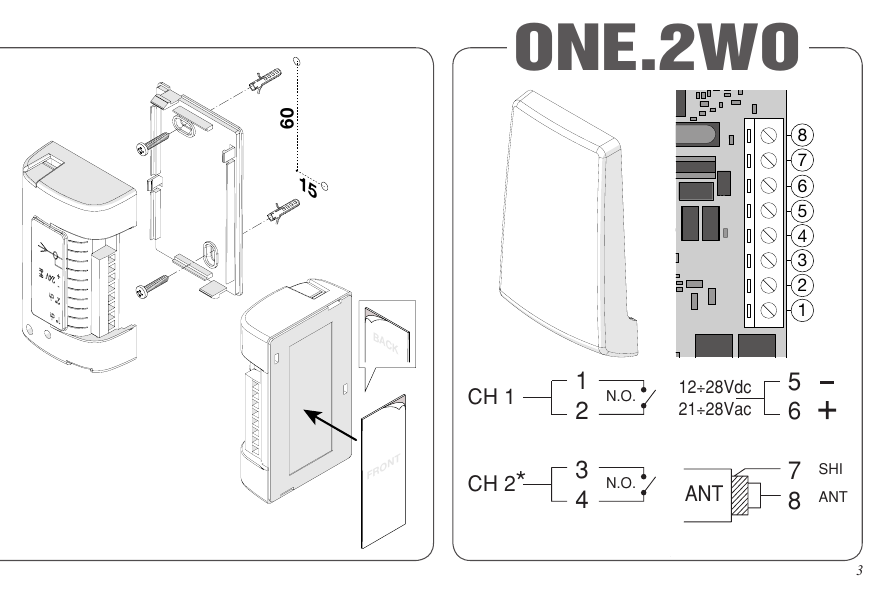

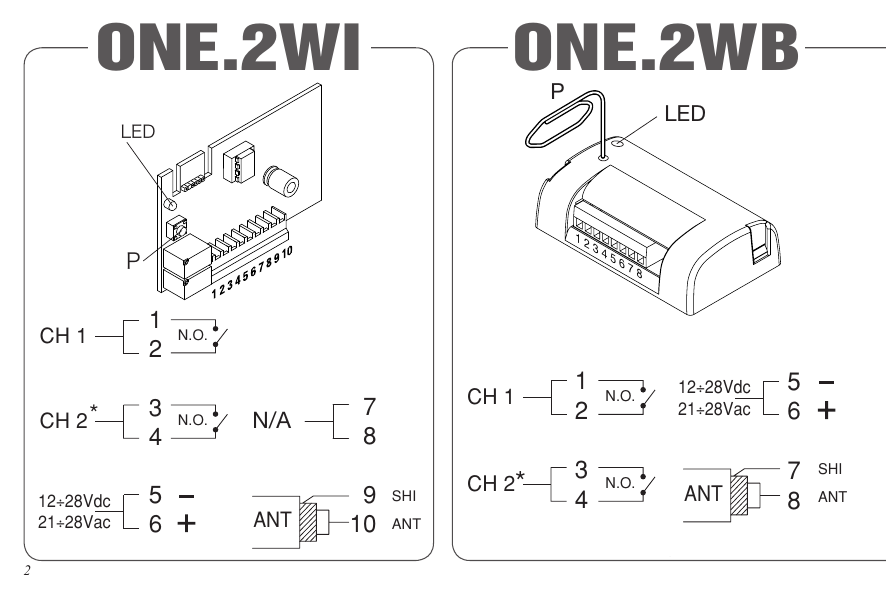

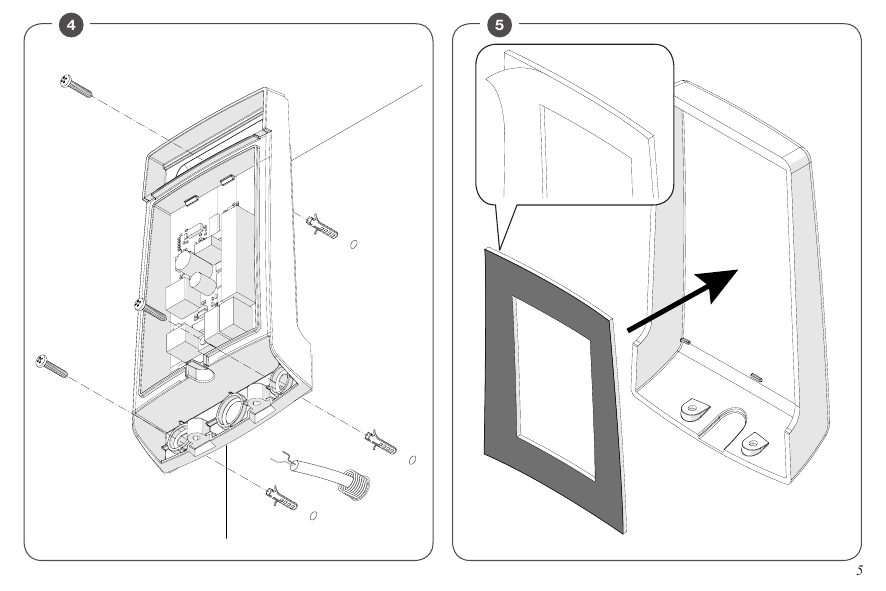

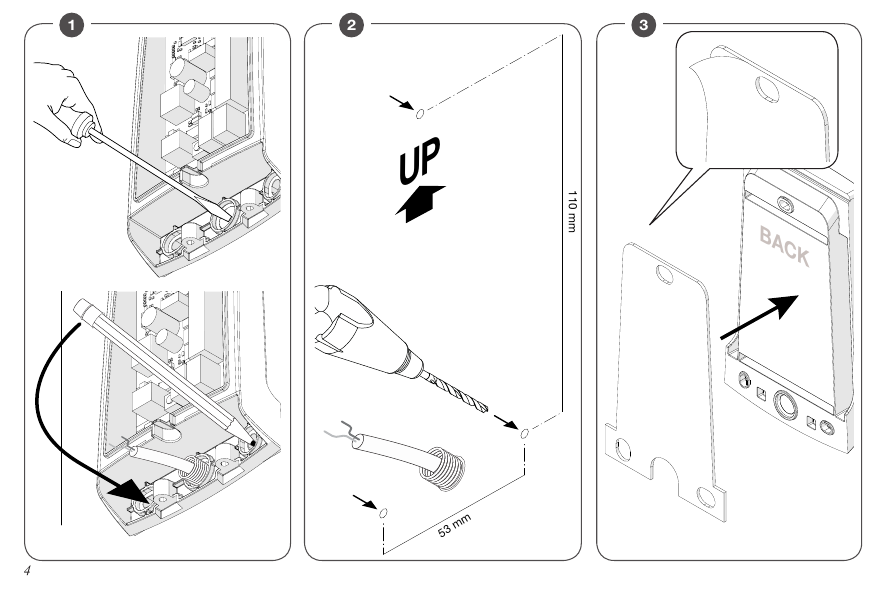

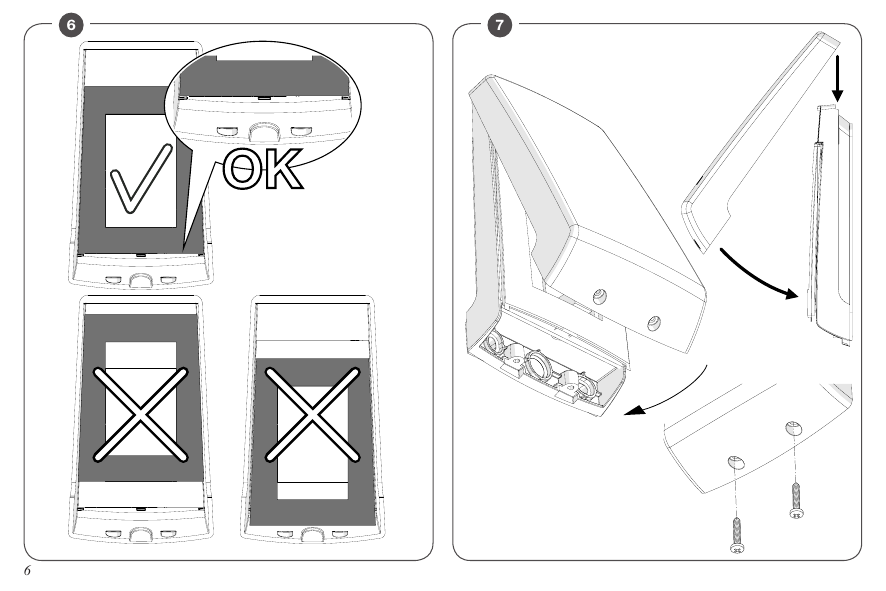

Schémas de raccordement
FRANÇAIS
Présentation
Radio récepteurs 433,92 MHz mono/bi canal multicodification compatibles avec le système Advantouch.
Disponibles avec connexion molex (ONE.2WI) ou dans boîtier plastique avec bornier (ONE.2WB) ou des boîtes en plein air en plastique (ONE.2WO). La mémoire standard peut contenir un maximum de 512 émetteurs à code variable. Une version spéciale est disponible avec une mémoire qui peut contenir 2048 émetteurs. La saturation de la mémoire est indiquée par 10 clignotements orange.
N.B. : Le programmateur portable Advantouch et son logiciel de gestion permettent l'utilisation de certaines fonctionnalités avancées décrites dans les instructions spécifiques auxquelles nous vous renvoyons pour plus de détails.
IMPORTANT
Le récepteur radio ONE.2 est compatible avec les nouveaux émetteurs ARC (Advanced Rolling Code) qui garantissent, grâce à la codification en 128 bits, une sécurité anti-copiage supérieure.
La mémorisation des nouveaux émetteurs ARC est complètement analogue à celle des émetteurs Rolling Code avec codification HCS mais il faut garder à l'esprit que :
- Les émetteurs ARC et Rolling Code HCS ne peuvent pas être mémorisés dans un récepteur simple.
- Le premier émetteur mémorisé établit la typologie d'émetteurs à utiliser par la suite. Si le premier émetteur mémorisé est ARC, il ne sera pas possible de mémoriser des émetteurs Rolling Code HCS et vice-versa.
- Les émetteurs à code fixe ne peuvent être utilisés qu'en association avec ceux Rolling Code HCS, en réglant la logique (ou le dip/switch) CVAR sur OFF. Ils ne sont donc pas utilisables en association avec les émetteurs ARC. Si le premier émetteur Rolling Code mémorisé est un ARC, la logique CVAR n'a pas d'influence.
- Si on souhaite changer de typologie d'émetteurs, il est nécessaire de réinitialiser le récepteur (comme indiqué dans la notice).
Pour avoir une bonne réception, il est conseillé d'installer l'antenne loin de masses métalliques et d'éviter le positionnement rapproché de plusieurs récepteurs. En l'absence d'antenne, la réception est considérablement réduite.
Mémorisation émetteurs – Procédure simplifiée
- Presser la touche P du récepteur et la relâcher.
- La LED rouge s'allume pendant 3 s puis s'éteint pendant 1 s et se rallume pendant 5 s.
- Presser, avec la LED Rouge allumée, la touche de l'émetteur que l'on veut associer au canal 1.
- D'autres émetteurs peuvent être mémorisés ensuite en pressant une touche dans les 5 s de la mémorisation précédente.
- À la fin, attendre 5 s, le récepteur sort de la programmation.
Tableau 1 – Phases de programmation
| Phase | LED | Fonction | Opérations |
|---|---|---|---|
| 0 | Éteinte | Aucune fonction | État normal. Presser la touche P |
| 1 | Rouge | Mémorisation du 1er canal radio | La LED Rouge s'allume, attendre 3 s, la LED s'éteint et se rallume, presser encore 5 s la touche de l'émetteur que l'on souhaite associer au canal 1.* Presser dans les 3 s qui suivent la touche P |
| 2 | Verte | Mémorisation du 2e canal radio | La LED Verte s'allume, attendre 3 s, la LED s'éteint et se rallume, presser encore 5 s la touche de l'émetteur que l'on souhaite associer au canal 2.* Presser dans les 3 s qui suivent la touche P |
| 3 | Orange | Mémorisation automatique du 1er et du 2e canal radio | La LED Orange s'allume, attendre 3 s, la LED s'éteint et se rallume, presser encore 5 s une touche quelconque de l'émetteur. La touche 1 sera associée au canal 1, la touche 2 sera associée au canal 2.* Presser dans les 3 s qui suivent la touche P |
| 4 | Rouge clignotante | Réglage temps du canal 1 | La LED émet 5 clignotements rapides. En pressant la touche P durant ces 5 clignotements, on passe à la phase successive. Après les 5 clignotements rapides, on entre dans le menu Temps. Voir Paragraphe « Modalités temps ». Presser dans les 3 s qui suivent la touche P |
| 5 | Verte clignotante | Réglage temps du canal 2 | La LED émet 5 clignotements rapides. En pressant la touche P durant ces 5 clignotements, on passe à la phase successive. Après les 5 clignotements rapides, on entre dans le menu Temps. Voir Paragraphe « Modalités temps ». Presser dans les 3 s qui suivent la touche P |
| 0 | LED éteinte | Aucune fonction | État normal. |
Mémorisation émetteurs – Apprentissage à distance
Si l'on dispose d'un émetteur déjà mémorisé dans le récepteur, il est possible d'effectuer l'apprentissage radio à distance (sans avoir besoin d'accéder à la touche P du récepteur). Procéder comme suit :
- Presser la touche cachée de l'émetteur déjà mémorisée.
- Presser, dans les 5 s qui suivent, la touche de l'émetteur déjà mémorisé correspondant au canal à associer au nouvel émetteur.
- Presser, dans les 5 s qui suivent, la touche du nouvel émetteur à associer au canal choisi au point 2.
- Le récepteur mémorise le nouvel émetteur et sort immédiatement de la programmation.
Programmation
La mémorisation des émetteurs et le réglage du mode de fonctionnement de chaque canal s'effectue en utilisant la touche « P » (voir Fig.1/2).
Pour passer d'une phase de programmation à la suivante, presser la touche P sans laisser passer plus de 3 s entre une pression et la suivante.
Après avoir sélectionné la phase désirée, attendre environ 3-4 s, une signalisation de la LED indiquera l'entrée en programmation (voir colonne « Opérations »).
Le Tableau 1 indique les différentes phases de programmation.
Tableau 2 – Sous-menu Temps
| Phase | LED | Fonction | Opérations |
|---|---|---|---|
| 1 | 1 clignotement rapide | Paramétrage mode par impulsions | Si on n'appuie pas sur la touche P, au bout de 5 s le canal est rétabli dans le mode par défaut : Par impulsions (1 s de commutation). Presser la touche P pendant au moins 2 s |
| 2 | 2 clignotements rapides | Sélection du temps de commutation | Si on n'appuie pas sur la touche P, au bout de 5 s la LED commence à clignoter à la fréquence d'1 clignotement à la seconde, en attente de la pression de la touche P. Le nombre de clignotements effectués avant la pression de la touche P sélectionne le temps de commutation, comme l'indique le tableau 3. Presser la touche P pendant au moins 2 s |
| 3 | 3 clignotements rapides | Paramétrage Mode bistable | Si on n'appuie pas sur la touche P, au bout de 5 s le canal est réglé en mode Bistable : à chaque impulsion le relais change d'état. Presser la touche P pendant au moins 2 s |
| 4 | Éteinte | Aucune fonction | État normal. |
* Après la pression de la touche du 1er émetteur, le récepteur reste en attente pendant 5 s d'un autre émetteur à mémoriser. Il est donc possible de mémoriser de manière séquentielle tous les émetteurs à associer au canal désiré. À la fin des 5 s d'attente, le récepteur sort de la phase de programmation. Dans le cas de mémorisations séquentielles, il est conseillé de déconnecter momentanément l'antenne, on réduit ainsi la portée du récepteur et la possibilité de recevoir des signaux parasites.
N.B. : Une fois que l'on est entré dans l'une des phases de programmation, le récepteur ne permet pas le passage à la phase successive. Si l'on souhaite programmer plus d'une fonction, attendre la fin de la programmation en cours, signalée par l'extinction de la LED, et procéder à une nouvelle programmation.
Tableau 3 – Temps de commutation
| Nb clignotements | Temps | Nb clignotements | Temps | Nb clignotements | Temps | Nb clignotements | Temps |
|---|---|---|---|---|---|---|---|
| 1 | 1 s | 9 | 9 s | 17 | 3,5 m | 25 | 5 m |
| 2 | 2 s | 10 | 10 s | 18 | 4 m | 26 | 6 m |
| 3 | 3 s | 11 | 30 s | 19 | 4,5 m | 27 | 7 m |
| 4 | 4 s | 12 | 60 s | 20 | 5 m | 28 | 8 m |
| 5 | 5 s | 13 | 1,5 m | 21 | 1 m | 29 | 9 m |
| 6 | 6 s | 14 | 2 m | 22 | 2 m | 30 | 10 m |
| 7 | 7 s | 15 | 2,5 m | 23 | 3 m | ||
| 8 | 8 s | 16 | 3 m | 24 | 4 m |
Caractéristiques techniques ONE.2WB/WI/WO
| Fréquence | 433,92 MHz |
|---|---|
| Alimentation | 21÷28 Vac / 12÷28 Vdc |
| Portée | sans antenne 30 m ; avec antenne 100 m |
| Canaux | 2 |
| Contact relais | 1 A / 24 Vdc |
| Temp. fonctionnement | -20 / +70 °C |
| Consommation au repos | 10 mA |
| Consom. 1 canal ou 2 canaux excités | 42 mA |
| Consom. 1 canal et 2 canaux excités | 66 mA |
Modalité temps
La programmation de cette fonction n'est nécessaire que si l'on veut programmer l'un des deux canaux comme étant temporisé (d'1 s à 10 min), ou avec fonctionnement bistable. Le mode de fonctionnement par défaut est programmé par impulsion (1 s de commutation).
Pour régler la modalité temps il faut entrer dans la phase 4 (pour le canal 1) ou dans la phase 5 (pour le canal 2) et attendre la fin des 5 clignotements rapides. On entre ainsi dans le sous-menu Temps, décrit dans le tableau 2 qui suit.
Effacement complet de la mémoire
Couper l'alimentation au récepteur. Presser et maintenir enfoncée la touche P. Rétablir l'alimentation en maintenant enfoncée la touche P sur le récepteur. La LED s'allume avec couleur rouge, au bout de 5 s elle commence à clignoter rapidement avec une séquence vert-rouge, relâcher alors la touche. Attendre l'extinction de la LED. Le contenu de la mémoire est maintenant complètement effacé.
Déclaration CE de conformité (DoC)
Nom du producteur : Automatismi Benincà SpA
Adresse : Via Capitello, 45 - 36066 Sandrigo (VI) - Italia
Téléphone : +39 0444 751030
Adresse e-mail : sales@beninca.it
Personne autorisée à construire la documentation technique : Automatismi Benincà SpA
Type de produit : Récepteur radio avec une fréquence de 433,92 MHz
Modèle/Type : ONE.2WI / ONE.2WB / ONE.2WO — Accessoires : N/A
Le soussigné Luigi Benincà, en sa qualité de Représentant Légal, déclare sous sa propre responsabilité que le produit indiqué ci-dessus est conforme aux dispositions imposées par les directives suivantes :
Directive 2011/65/EU - Directive 2014/53/EU
Les normes harmonisées et les spécifications techniques décrites ci-dessous ont été appliquées :
- EN 50581:2012 - EN 61000-6-2:2005, EN 61000-6-3:2007
- EN 60335-1:2012 + A11:2014 ; EN 60335-2-103:2015
- ETSI EN 300 220-1 V3.1.1 - ETSI EN 300 220-2 V3.1.1
- ETSI EN 301 489-1 V2.1.1 - ETSI EN 301 489-3 V2.1.1
Benincà Luigi, Représentant Légal. Sandrigo, 27/07/2017.
Le certificat de conformité présent dans ce document correspond à la dernière révision disponible au moment de l'impression et pourrait différer pour des exigences éditoriales de l'original disponible chez le constructeur. Le certificat de conformité le plus récent et complet est disponible en consultant le site : www.beninca.com ou peut être demandé à : Automatismi Benincà SpA - Sandrigo VI - ITALIE.
