Notice BENINCA HEADY24

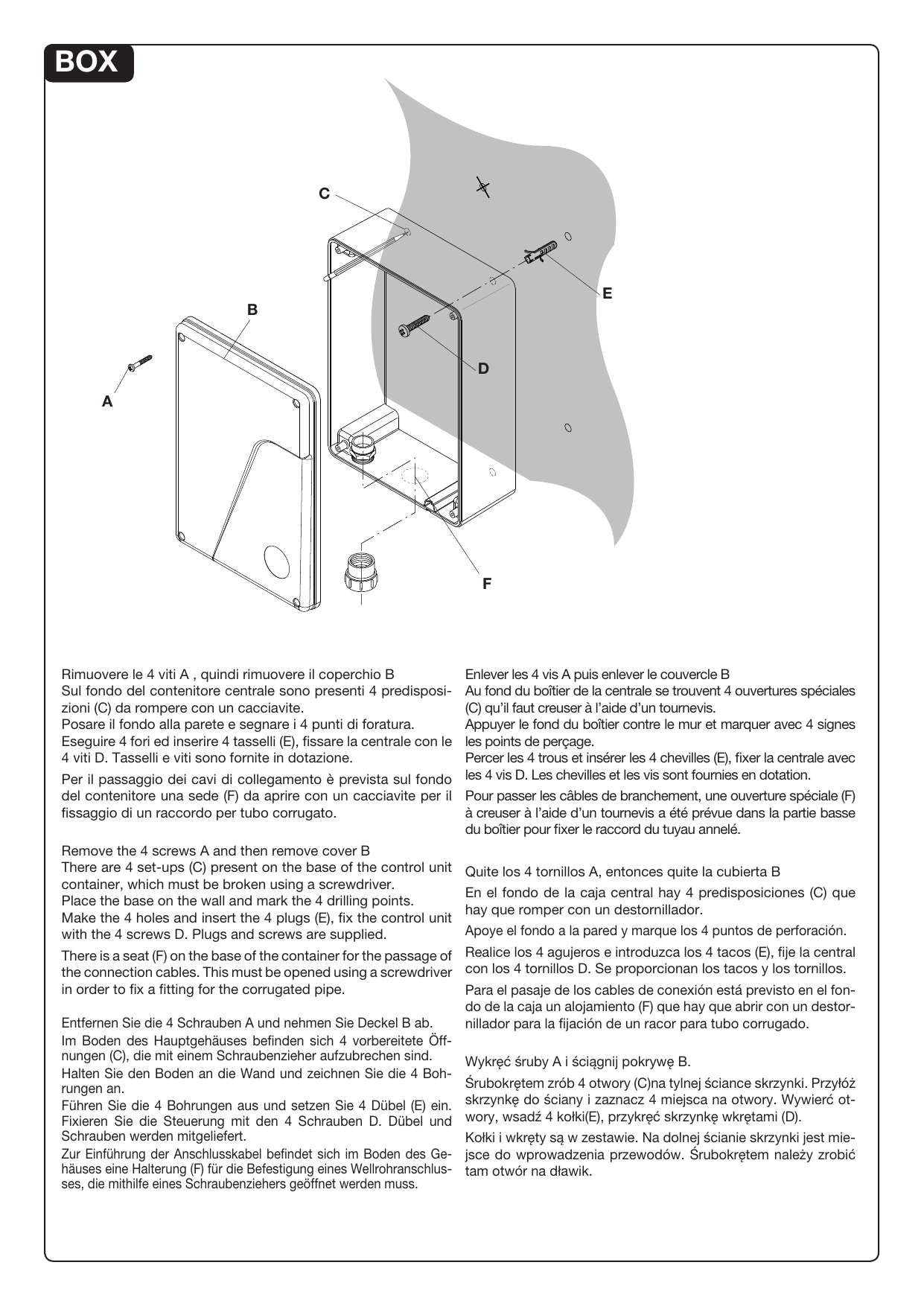

BOX — Installation du boîtier

Enlever les 4 vis A puis enlever le couvercle B.

Au fond du boîtier de la centrale se trouvent 4 ouvertures spéciales (C) qu'il faut creuser à l'aide d'un tournevis.

Appuyer le fond du boîtier contre le mur et marquer avec 4 signes les points de perçage.

Percer les 4 trous et insérer les 4 chevilles (E), fixer la centrale avec les 4 vis D. Les chevilles et les vis sont fournies en dotation.

Pour passer les câbles de branchement, une ouverture spéciale (F) à creuser à l'aide d'un tournevis a été prévue dans la partie basse du boîtier pour fixer le raccord du tuyau annelé.

Schémas de raccordement

Déclaration CE de Conformité

Déclaration en accord avec les Directives 2004/108/CE (EMC) ; 2006/95/CE (LVD)

Fabricant : Automatismi Benincà SpA

Adresse : Via Capitello, 45 - 36066 Sandrigo (VI) - Italie

Déclare que le produit : Armoire de commande pour 1 moteur 24Vdc, pour portes à battant ou coulissante : HEADY 24, est conforme aux conditions des Directives CE suivantes :

• DIRECTIVE 2004/108/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 15 décembre 2004 concernant le rapprochement des législations des Etats membres relatives à la compatibilité électromagnétique et qui abroge la directive 89/336/CEE, selon les normes harmonisées suivantes : EN 61000-6-2:2005, EN 61000-6-3:2007.
• DIRECTIVE 2006/95/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 12 décembre 2006 concernant le rapprochement des législations des Etats membres relatives au matériel électrique destiné à être utilisé dans certaines limites de tension, selon les normes harmonisées suivantes : EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008 ; EN 60335-2-103:2003.
• si elle est applicable : DIRECTIVE 1999/5/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 9 mars 1999 concernant les appareils radio et les équipements terminaux de communication et la reconnaissance réciproque de leur conformité, selon les normes harmonisées suivantes : ETSI EN 301 489-3 V1.4.1 (2002) + ETSI EN 301 489-1 V1.4.1 (2002) + ETSI EN 300 220-3 V1.1.1 (2000) + EN 60950-1 (2001).

Benincà Luigi, Responsable légal. Sandrigo, le 02/11/2010.

Recommandations générales

Ce manuel est destiné exclusivement au personnel qualifié pour l'installation et la maintenance des ouvertures automatiques.

Aucune information donnée dans ce manuel ne sera d'intérêt ou d'utilité à l'utilisateur final.

Conservez ce manuel pour de futures utilisations.

L'installateur doit donner tout renseignement relatif au fonctionnement automatique, manuel et de secours de l'automatisme, et consigner à l'utilisateur du produit le livret d'instructions.

Les descriptions et les illustrations contenues dans ce manuel ne sont pas contraignantes. Le fabricant se réserve le droit d'apporter n'importe quelle modification du côté technique, de construction ou commerciale, en laissant inaltérées les caractéristiques essentielles du produit sans être contraint à mettre au jour cette publication.

Données techniques

Alimentation centrale de commande	24 Vdc
Alimentation du réseau	230 Vac 50/60 Hz ou 115 Vac 50/60 Hz selon la version
Sortie Moteur	1/2 moteur 24 Vdc
Courant maximal du moteur	2.5+2.5 A
Sortie alimentation accessoires	24 Vdc 500 mA max.
Degré de protection	IP54
Temp. de fonctionnement	-20°C / +70°C
Récepteur	Incorporé et configurable 433,92 MHz (rolling-code ou fixe+rolling-code)
Quantité des codes mémorisables	64

Logique de commande HEADY 24

Fonction Autoset

IMPORTANT : L'armoire dispose de la fonction Autoset pour programmer automatiquement les valeurs principales de fonctionnement selon le type d'installation.

La fonction AUTOSET doit être répétée à chaque variation des paramètres de fonctionnement ou au moment de la variation des conditions de l'automatisme. Voir le menu AUTO pour des informations supplémentaires.

Branchements électriques

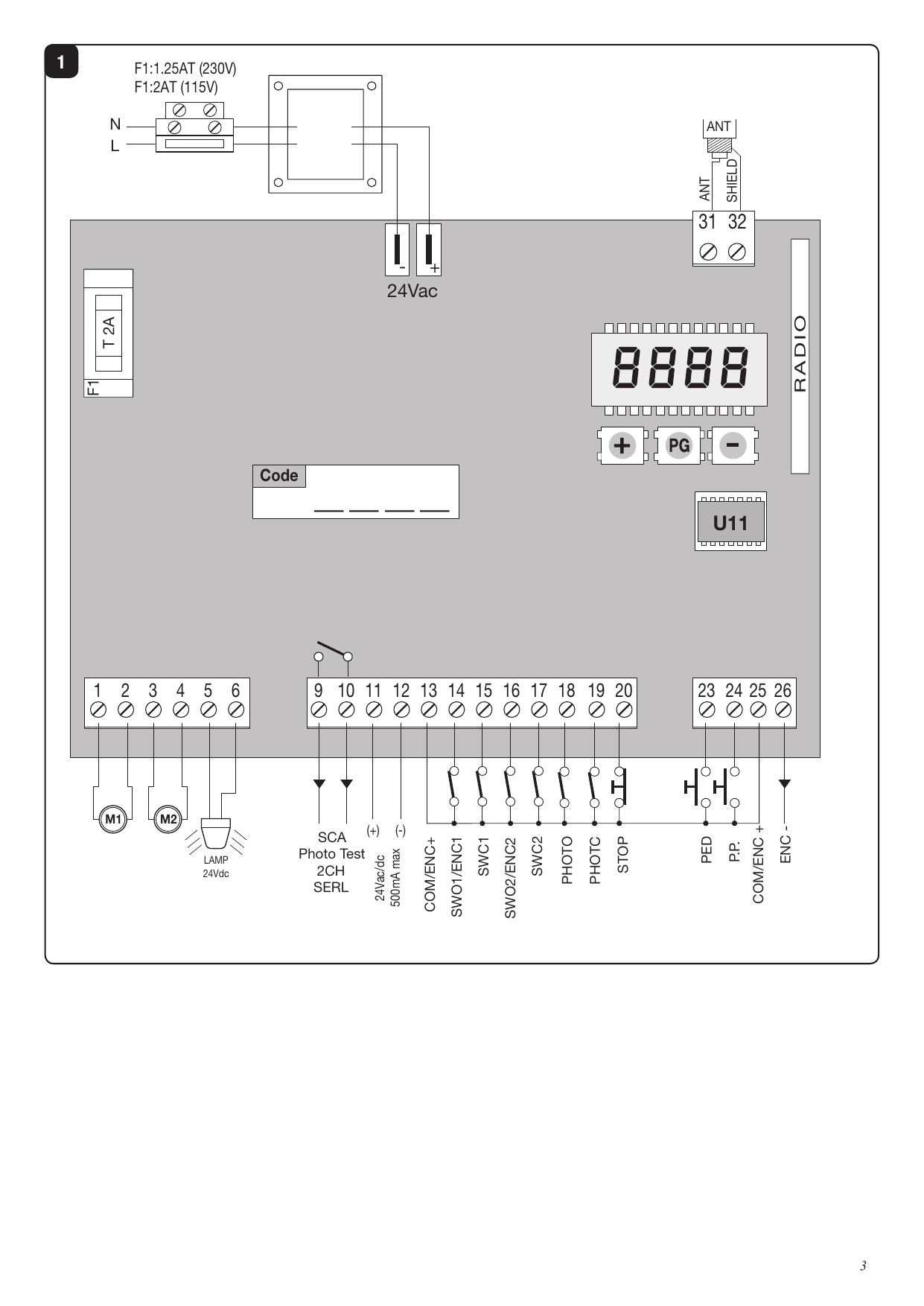

Dans la table ci-dessous il y a la description des branchements électriques illustrés dans la Fig. 1 :

N° Bornes	Fonction	Description
1-2	Moteur 1	Branchement Moteur 1 : 24 Vdc 2.5 A max
3-4	Moteur 2	Branchement Moteur 2 : 24 Vdc 2.5 A max
5-6	Clignotant	Branchement Clignotant 24 Vdc 15 W max.
9-10	SCA / PHOTO TEST / 2 CH	Contact libre de tension N.O. configurable en tant que voyant portail ouvert, test photocellules ou deuxième canal radio (voir Fig. 4). Pour utilisation comme « Voyant grille ouverte » les logiques TEST1 et TEST2 doivent être OFF. Pour utilisation comme test photocellules il suffit d'activer une ou les deux logiques TEST et de connecter les photocellules de la façon indiquée sur la Fig. 3.
11-12	24 Vac/dc	Sortie alimentation accessoires 24 Vac/0,5 A max. ATTENTION : En cas d'installation de la carte chargeur de batterie, la sortie (en l'absence d'alimentation de secteur) présente une tension de 24 Vcc - polarisée. Vérifier la connexion correcte des dispositifs (11:+24 Vcc - 12:0 Vcc).
13-25	COM/ENC+	Contact commun pour fin de course et toutes les entrées de commande ou alimentation du codeur.
14	SWO1/ENC1	Entrée fin de course OUVRE moteur 1 (contact N.C.) ou connexion Codeur Moteur 1.
15	SWC1	Entrée fin de course FERME Moteur 1 (contact N.C.)
16	SWO2/ENC2	Entrée fin de course OUVRE moteur 2 (contact N.C.) ou connexion Codeur Moteur 2.
17	SWC2	Entrée fin de course FERME Moteur 2 (contact N.C.)
18	PHOTO/BAR	Une deuxième option voit l'entrée PHOTO utilisée comme branchement d'une barre palpeuse (voir Logique BAR)
19	PHOTC	Entrée photocellule active uniquement en phase de fermeture (contact N.C.)
20	STOP	Entrée touche STOP (contact N.C.)
23	PED	L'entrée touche piétonne (contact N.O.) commande l'ouverture totale du moteur 1.
24	Pas à pas	Entrée touche pas à pas (contact N.O.)
26	ENC-	Entrée pour connexion GND Codeur (voir Fig. 2).
31-32	Antenna	Branchement antenne fiche récepteur radio incorporé (31-signal/32-écran).
+ / -	24 Vac/dc	Entrée alimentation 24 Vac/24 Vdc. Dans le cas d'utilisation de batteries tampon connecter la carte charge-batterie de la façon indiquée dans les consignes spécifiques d'installation.
U11	Mémoire de configuration	Mémoire Eprom amovible. Elle contient toutes les configurations de l'armoire (logiques, paramètres, etc.), y compris les émetteurs radio. En cas de panne, il est possible d'extraire l'Eprom et de l'insérer dans une autre armoire, en évitant la re-programmation.

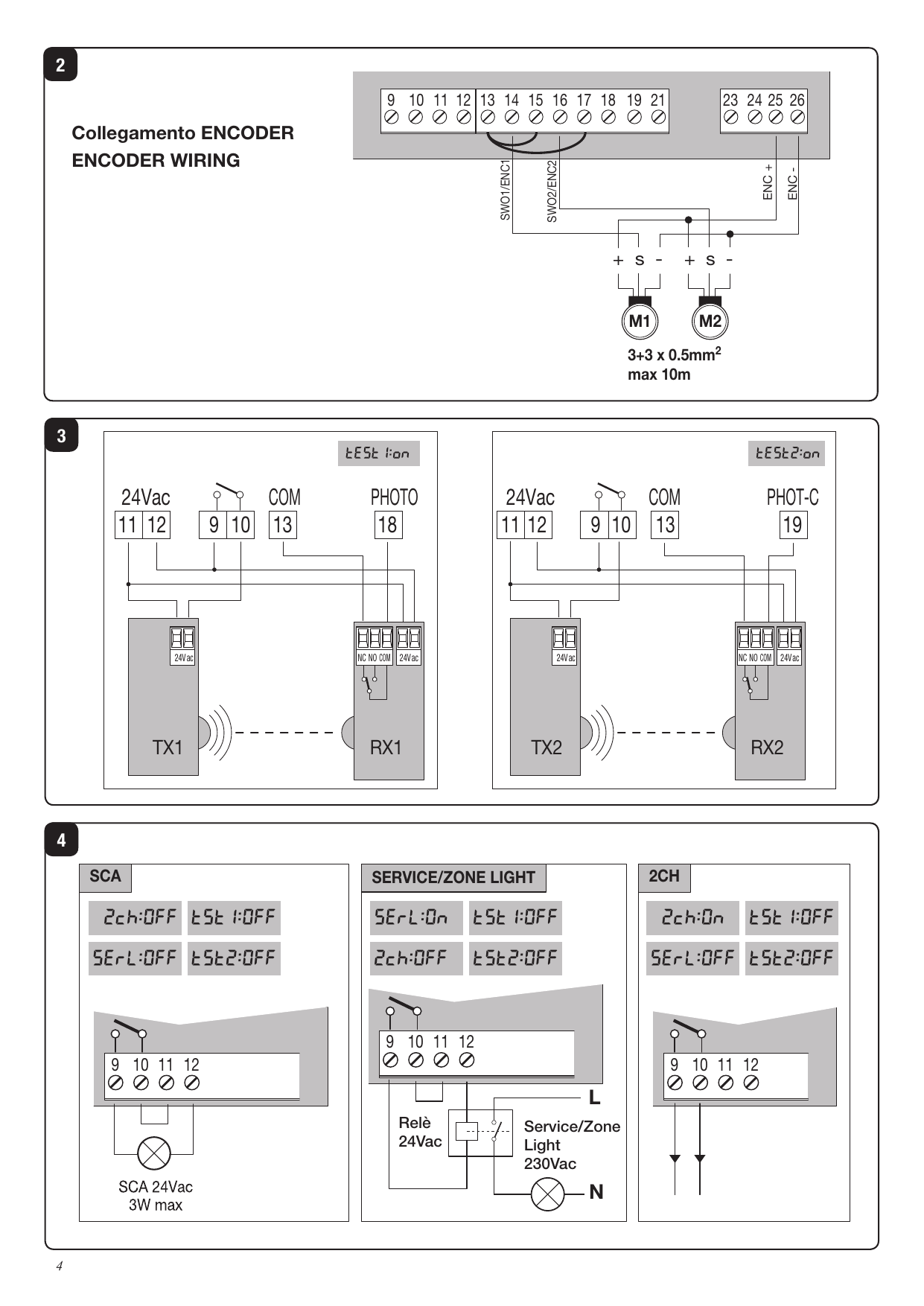

Codeur

Si le moteur est équipé d'un Codeur et l'on souhaite le connecter à l'armoire, effectuer les connexions indiquées sur la Fig. 2 ; dans ce cas les entrées SWO1 et SWO2 ne peuvent être utilisées comme des entrées fin de course.

Le Codeur et le fin de course de fermeture ne peuvent être utilisés en même temps. Laisser reliés SWC1 et SWC2.

Vérification des connexions

1. Couper le courant.
2. Débloquer manuellement les vantaux, les placer à environ mi-course et les bloquer à nouveau.
3. Restaurer le courant.
4. Avec la touche <-> donner une commande de pas à pas.
5. Les vantaux doivent se déplacer en direction de l'OUVERTURE.

Si ceci ne se produit pas, il suffit d'inverser les fils de marche du moteur (1↔2 pour le moteur M1, et 3↔4 pour le moteur M2) et, si elles sont utilisées, les entrées correspondantes de fin de course (14↔15 pour le moteur M1, et 16↔17 pour le moteur M2).

Programmation

La programmation des différentes fonctions de la logique de commande est effectuée en utilisant l'afficheur à cristaux liquides présent sur le tableau de la logique et en programmant les valeurs désirées dans les menus de programmation décrits ci-après.

Le menu paramètres permet d'associer une valeur numérique à une fonction, comme pour un trimmer de réglage.

Le menu des logiques permet d'activer ou de désactiver une fonction, comme pour le réglage d'un dip-switch.

D'autres fonctions spéciales suivent les menus paramètres et logiques et peuvent varier suivant le type de logique de commande ou de version de logiciel.

Pour accéder à la programmation :

1. Presser la touche <PG>, l'afficheur présente le premier menu Paramètres « PAR ».
2. Choisir avec la touche <+> ou <-> le menu que l'on souhaite sélectionner (PAR>LOG>RAD>NMAN>MACI>RES>AUTO>CODE).
3. Presser la touche <PG>, l'afficheur présente la première fonction disponible dans le menu.
4. Choisir avec la touche <+> ou <-> la fonction que l'on souhaite sélectionner.
5. Presser la touche <PG>, l'afficheur montre la valeur actuellement programmée pour la fonction sélectionnée.
6. Choisir avec la touche <+> ou <-> la valeur que l'on souhaite attribuer à la fonction.
7. Presser la touche <PG>, l'afficheur montre le signal « PRG » qui indique que la programmation a eu lieu.

Notes :

La pression simultanée de <+> et <-> effectuée à l'intérieur d'un menu fonction permet de revenir au menu supérieur sans apporter de modification.

Maintenir la pression sur la touche <+> ou sur la touche <-> pour accélérer l'incrémentation/décrémentation des valeurs.

Après une attente de 120 s, la logique de commande sort du mode programmation et éteint l'afficheur.

La pression sur la touche <-> avec afficheur éteint signifie une impulsion P.P.

À l'allumage de la fiche, la version logicielle est affichée pendant environ 5 s.

Paramètres, Logiques et Fonctions spéciales

Les tableaux ci-dessous décrivent singulièrement les fonctions disponibles dans la centrale.

Paramètres (PAR)

Menu	Fonction	Min-Max-(Défaut)
TCA	Temps de fermeture automatique. Actif seulement avec logique « TCA »=ON. À la fin du temps programmé, la logique commande une manœuvre de fermeture.	1-240-(40s)
TM1	Temps travail Moteur 1. Règle le temps de fonctionnement à vitesse normale durant la phase d'ouverture et fermeture du Moteur 1. Voir paragraphe « Réglages vitesse porte ». En réglant la valeur à 0 la manœuvre est exécutée avec environ 2 s de déphasage et reste ralentie pendant toute la course.	0-99-(5s)
TM2	Temps travail Moteur 2. Règle le temps de fonctionnement à vitesse normale durant la phase d'ouverture et fermeture du Moteur 2. Voir paragraphe « Réglages vitesse porte ».	0-99-(5s)
PMo1	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase d'ouverture à vitesse normale - Moteur 1	1-99-(50%)**
PMC1	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase de fermeture à vitesse normale - Moteur 1	1-99-(50%)**
PMo2	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase d'ouverture à vitesse normale - Moteur 2	1-99-(50%)**
PMc2	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase de fermeture à vitesse normale - Moteur 2	1-99-(50%)**
TDMo	Temps de retard ouverture Mot. 2. Règle le temps de retard en ouverture du moteur 2 par rapport au moteur 1	0-15-(2s)
TDMC	Temps de retard fermeture Mot. 1. Règle le temps de retard en fermeture du moteur 1 par rapport au moteur 2	0-40-(3s)
SLD1	Règle la vitesse du moteur 1 durant les phases de ralentissement. Valeur exprimée en pourcentage par rapport à la vitesse de fonctionnement normal.	30-70 (40%)
SLD2	Règle la vitesse du moteur 2 durant les phases de ralentissement. Valeur exprimée en pourcentage par rapport à la vitesse de fonctionnement normal.	30-70 (40%)
Pso1	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase d'ouverture à vitesse ralentie - Moteur 1	1-99-(20%)**
Psc1	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase de fermeture à vitesse ralentie - Moteur 1	1-99-(20%)**
Pso2	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase d'ouverture à vitesse ralentie - Moteur 2	1-99-(20%)**
Psc2	Règle le seuil d'intervention du dispositif anti écrasement * (senseur ampérométrique) durant la phase de fermeture à vitesse ralentie - Moteur 2	1-99-(20%)**
SeaU	Règle le seuil d'intervention du dispositif anti-écrasement (Encoder) durant la phase de vitesse normale*. 0:Off - 1: sensibilité minime - 99: sensibilité maxi	0-99-(0%)
SEAR	Règle le seuil d'intervention du dispositif anti-écrasement (Encoder) durant la phase de ralentissement*. 0:Off - 1: sensibilité minime - 99: sensibilité maxi	0-99-(0%)

Logiques (LOG)

Menu	Fonction	ON-OFF-(Défaut)
TCA	Active ou désactive la fermeture automatique. On : fermeture automatique activée. Off : fermeture automatique désactivée.	(ON)
IbL	Active ou désactive le fonctionnement collectif. On : fonctionnement collectif désactivé. L'impulsion P.P. ou de l'émetteur n'a pas d'effet durant la phase d'ouverture. Off : fonctionnement collectif activé.	(OFF)
SCL	Active ou désactive le ralentissement. On : Ralentissement activé. Off : Ralentissement exclu. En cas de logique NOLS=ON le ralentissement ne peut pas être exclu.	(OFF)
PP	Sélectionne le mode de fonctionnement de la « Touche P.P. » et de l'émetteur. On : Fonctionnement : OUVERTURE > FERMETURE > OUVERTURE >. Off : Fonctionnement : OUVERTURE > STOP > FERMETURE > STOP >.	(OFF)
PRE	Active ou désactive le préclignotement. On : Préclignotement activé. Le clignotant s'active 3 s avant le démarrage du moteur. Off : Préclignotement désactivé.	(OFF)
Blco	Il active ou désactive la fonction de blocage à l'ouverture. On : Fonction de blocage activée. À utiliser uniquement avec des moteurs dotés de fins de course. Après l'intervention des fins de course d'ouverture l'armoire retarde l'arrêt d'environ 0,5 s, de manière à consentir une meilleure butée du battant sur les dispositifs d'arrêt. Off : Fonction de blocage désactivée.	(OFF)
Blc	Il active ou désactive la fonction de blocage à la fermeture. On : Fonction de blocage activée. À utiliser uniquement avec des moteurs dotés de fins de course. Après l'intervention des fins de course d'ouverture l'armoire retarde l'arrêt d'environ 0,5 s, de manière à consentir une meilleure butée du battant sur les dispositifs d'arrêt. Off : Fonction de blocage désactivée.	(OFF)
1mot	Sélectionnez la modalité de fonctionnement 1/2 moteurs : On : Seul le moteur 1 est actif. Off : Les deux moteurs sont actifs.	(OFF)
Cvar	Valide ou invalide les transmetteurs à code programmable. On : Récepteur radio habilité exclusivement pour les transmetteurs à code variable (rolling-code). Off : Récepteur habilité pour les transmetteurs à code variable (rolling-code) et programmable (auto apprentissage et dip/switch).	(OFF)
OPCL	Valide ou invalide l'entrée PP ainsi que OUVRE et l'entrée PED comme FERME. On : Entrée PP habilitée comme OUVRE et entrée PED habilitée comme FERME. Off : entrée PP et PED actives avec leur fonction.	(OFF)
2ch	Active ou désactive le second canal radioélectrique sur les bornes 9/10. On : Sortie configurée avec le fonctionnement comme second canal radioélectrique. Off : Sortie fait fonction de lumière de service (voir Fig. 3).	(OFF)
SERL	Valide ou invalide la fonction lumière de service sur la sortie 9/10 (voir Fig. 3). On : La sortie a la fonction de lumière de travail : à chaque manœuvre la sortie fournit 24 Vac pendant 60 s environ. Le compte du temps TLS commence avec l'arrêt du moteur. Utilisez un relais auxiliaire pour la commande de la lumière. Off : La sortie prend la fonction SCA, lampe témoin portail ouvert : lampe témoin éteinte avec vantail fermé, lampe témoin clignotante avec vantail en mouvement, lampe témoin allumée avec vantail ouvert. Voir schéma de branchement.	(OFF)
BAR	Sélectionne le mode de fonctionnement de l'entrée 13/18 (PHOTO). On : Entrée pour branchement de barre palpeuse mécanique (contact N.F.) actif en ouverture et en fermeture. L'intervention de la barre palpeuse provoque l'arrêt et l'inversion du mouvement pendant 3 s environ : La logique TST1 doit être OFF. Off : Entrée pour branchement de photocellule (contact N.F.) actif en ouverture et en fermeture. L'intervention de la photocellule (ouverture du contact) provoque l'arrêt du mouvement. Une fois l'intervention terminée (le contact est à nouveau fermé), la centrale effectue toujours une ouverture, même si l'intervention a eu lieu en phase de fermeture.	(OFF)
TST1	Active ou désactive la vérification des photocellules sur l'entrée PHOTO, active aussi bien à la fermeture qu'à l'ouverture. On : Vérification activée. Si la vérification produit un résultat négatif aucune manœuvre n'est commandée. Voir Fig. 3 - « PHOTO TEST ». Off : Vérification des photocellules à chaque manœuvre désactivée.	(OFF)
TST2	Active ou désactive la vérification des photocellules sur l'entrée PHOTC, active uniquement à la fermeture PHOT. On : Vérification activée. Si la vérification produit un résultat négatif aucune manœuvre n'est commandée. Voir Fig. 3 - « PHOTO TEST ». Off : Vérification des photocellules à chaque manœuvre désactivée.	(OFF)
TSTm	Active ou désactive la vérification des moteurs. On : Vérification activée. Si la vérification produit un résultat négatif aucune manœuvre n'est commandée. Off : Vérification désactivée.	(OFF)
rem	Active ou désactive l'apprentissage éloigné des émetteurs radio, comme il est indiqué au paragraphe « Apprentissage éloigné des émetteurs ». On : Apprentissage éloigné activé. Off : Apprentissage éloigné non activé.	(OFF)

Radio (RADi)

Menu	Fonction
PP	En sélectionnant cette fonction la réceptrice se met en attente (Push) d'un code émetteur à attribuer à la fonction pas à pas. Presser la touche de l'émetteur que l'on veut attribuer à cette fonction. Si le code est valide, il est mémorisé et le message OK s'affiche. Si le code n'est pas valide, le message ERR s'affiche.
2Ch	En sélectionnant cette fonction la réceptrice se met en attente (Push) d'un code émetteur à attribuer au second canal radioélectrique. Presser la touche de l'émetteur que l'on veut attribuer à cette fonction. Si le code est valide, il est mémorisé et le message OK s'affiche. Si le code n'est pas valide, le message ERR s'affiche.
ped	En sélectionnant cette fonction la réceptrice se met en attente (Push) d'un code émetteur à attribuer à la fonction ouverture piétonne. Presser la touche de l'émetteur que l'on veut attribuer à cette fonction. Si le code est valide, il est mémorisé et le message OK s'affiche. Si le code n'est pas valide, le message ERR s'affiche.
CLR	En sélectionnant cette fonction la réceptrice se met en attente (Push) d'un code émetteur à effacer de la mémoire. Si le code est valide, il est annulé et le message OK s'affiche. Si le code n'est pas valide ou ne se trouve pas dans la mémoire, le message ERR s'affiche.
RTR	Annule complètement la mémoire de la réceptrice. La confirmation de l'opération est requise. En sélectionnant cette fonction la réceptrice se met en attente (Push) d'une nouvelle pression de PGM pour confirmer l'opération. À la fin de l'annulation le message OK s'affiche.

Nombre de cycles (Nman)

Affiche le nombre de cycles complets (ouverture+fermeture) effectués par l'automatisme. La première pression de la touche <PG> affiche les 4 premiers chiffres, la deuxième pression les 4 derniers. Ex. <PG> 0012 >>> <PG> 3456 : 123.456 cycles effectués.

Reset (RES)

Réinitialisation de la logique de commande. ATTENTION ! Reprogramme la logique de commande avec les valeurs par défaut. La première pression de la touche <PG> provoque le clignotement du mot RES, une autre pression de la touche <PG> réinitialise la logique de commande.

Remarque : Les émetteurs ne sont pas annulés par la réceptrice ni le mot de passe d'accès. Toutes les logiques et tous les paramètres sont indiqués aux valeurs par défaut, il est donc nécessaire de répéter la procédure d'autoset.

Autoset (AUTO)

Cette fonction doit être utilisée pour régler les valeurs optimales de fonctionnement de l'automatisme, et au terme de la procédure, elle règle des valeurs moyennes de COUPLE, TEMPS DE TRAVAIL et RALENTISSEMENT.

Pour effectuer l'autoset, procéder de la manière suivante :

1. S'assurer que dans la zone de manœuvre des portes il n'existe aucun type d'obstacle, le cas échéant, isoler la zone de façon à empêcher l'accès aux personnes, animaux, véhicules, etc. Durant la phase d'autoset, la fonction d'anti-écrasement n'est pas encore active.
2. Sélectionner la fonction AUTO et presser OK.
3. Sélectionner avec le bouton <+> ou <-> le sous-menu NOLS, LSW ou ENC selon la présence du fin de course et/ou du codeur :
   • NOLS : si le moteur est dépourvu de fin de course et de codeur
   • LSW : si le moteur est pourvu de fin de course et dépourvu de codeur
   • ENC : si le moteur est pourvu de codeur et dépourvu de fin de course
4. Sélectionner la rubrique et presser OK pour commencer la phase d'autoset.

L'armoire exécute une série de manœuvres pour l'apprentissage de la course des vantaux et pour la configuration des paramètres. Au début les deux vantaux sont amenés sur la position d'ouverture, puis après quelques manœuvres d'ouverture à différentes vitesses d'un ou des deux vantaux, l'armoire visualise le message OK. Si l'opération n'obtient pas un résultat positif le message ERR s'affiche. Répéter l'opération après avoir contrôlé de nouveau les câblages et la présence éventuelle d'obstacles.

Si les paramètres TM1/TM2 ou la vitesse sont modifiés répéter la procédure d'autoset. Durant les manœuvres l'écran affiche certains sigles : OPM1/OPM2 durant l'ouverture du moteur 1 ou 2 et CLM1/CLM2 durant la fermeture du moteur 1 ou 2.

Protection d'accès (CODE)

Permet de saisir un code de protection d'accès à la programmation de la centrale.

Le système permet de saisir un code alphanumérique de quatre caractères en utilisant des chiffres de 0 à 9 et les lettres A-B-C-D-E-F.

À tout moment il est possible d'annuler l'opération de saisie du code, en appuyant simultanément sur les touches + et -. Une fois le mot de passe saisi on peut opérer sur la centrale, en entrant et en sortant de la programmation pendant un temps de 10 minutes environ, de manière à permettre les opérations de réglage et test des fonctions.

La valeur de défaut est 0000 (quatre fois zéro) et indique l'absence du code de protection.

En remplaçant le code 0000 avec n'importe quel autre code on active la protection de la centrale, en empêchant l'accès à tous les menus. Si l'on désire saisir un code de protection, procéder comme il suit :

• sélectionner le menu Code et appuyer sur OK.
• le système affiche le code 0000, même si un code de protection a été précédemment saisi.
• avec les touches + et – on peut varier la valeur du caractère clignotant.
• avec la touche OK on confirme le caractère clignotant et l'on passe au suivant.
• après avoir saisi les 4 caractères le système affichera un message de confirmation « CONF ».
• après quelques secondes le code 0000 est affiché à nouveau.
• il faut confirmer à nouveau le code de protection précédemment saisi, afin d'éviter toute saisie involontaire.

Si le code correspond au précédent, le système affiche un message de confirmation « OK ». La centrale sort automatiquement de la phase de programmation et pour accéder à nouveau aux menus il faudra saisir le code de protection mémorisé.

Apprentissage éloigné des émetteurs

Si l'on dispose d'un émetteur déjà mémorisé dans la réceptrice il est possible d'effectuer l'apprentissage radio éloigné (sans besoin d'accéder à l'armoire).

Procéder de la manière suivante :

1. Presser la touche cachée de l'émetteur déjà mémorisé.
2. Presser, dans les 5 s, la touche de l'émetteur déjà mémorisé correspondant au canal à associer au nouvel émetteur. Le clignotant s'allume.
3. Presser, dans les 10 s, la touche cachée du nouvel émetteur.
4. Presser, dans les 5 s, la touche du nouvel émetteur à associer au canal choisi au point 2. Le clignotant s'éteint.
5. La réceptrice mémorise le nouvel émetteur et sort immédiatement de la programmation.

Fusibles

• F1 : Fusible de protection d'alimentation des accessoires.
• F2 : Fusible de protection générale.

Batterie d'urgence

Un accessoire en option est disponible pour l'alimentation de l'armoire en cas d'absence du courant du réseau. Le kit se compose d'une carte charge-batterie et de deux batteries de 12 V rechargeables, brides de fixation, vis et câblages. Pour d'autres informations, faire référence aux consignes fournies avec l'accessoire.

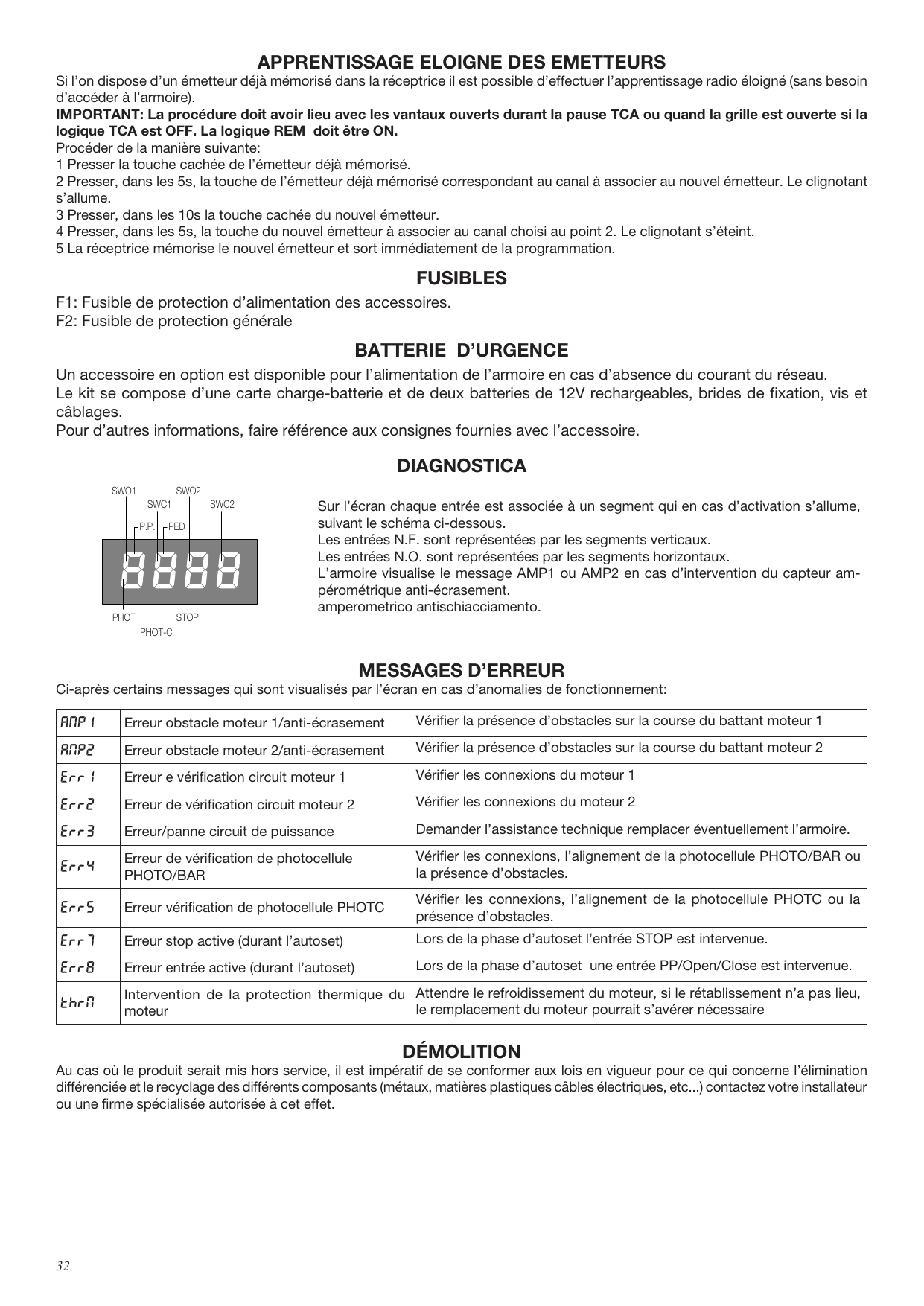

Diagnostic

Sur l'écran chaque entrée est associée à un segment qui en cas d'activation s'allume, suivant le schéma. Les entrées N.F. sont représentées par les segments verticaux. Les entrées N.O. sont représentées par les segments horizontaux. L'armoire visualise le message AMP1 ou AMP2 en cas d'intervention du capteur ampérométrique anti-écrasement.

Messages d'erreur

Ci-après certains messages qui sont visualisés par l'écran en cas d'anomalies de fonctionnement :

Message	Signification	Action
Amp1	Erreur obstacle moteur 1/anti-écrasement	Vérifier la présence d'obstacles sur la course du battant moteur 1
Amp2	Erreur obstacle moteur 2/anti-écrasement	Vérifier la présence d'obstacles sur la course du battant moteur 2
Err1	Erreur de vérification circuit moteur 1	Vérifier les connexions du moteur 1
Err2	Erreur de vérification circuit moteur 2	Vérifier les connexions du moteur 2
Err3	Erreur/panne circuit de puissance	Demander l'assistance technique, remplacer éventuellement l'armoire.
Err4	Erreur de vérification de photocellule PHOTO/BAR	Vérifier les connexions, l'alignement de la photocellule PHOTO/BAR ou la présence d'obstacles.
Err5	Erreur vérification de photocellule PHOTC	Vérifier les connexions, l'alignement de la photocellule PHOTC ou la présence d'obstacles.
Err7	Erreur stop active (durant l'autoset)	Lors de la phase d'autoset l'entrée STOP est intervenue.
Err8	Erreur entrée active (durant l'autoset)	Lors de la phase d'autoset une entrée PP/Open/Close est intervenue.
thrm	Intervention de la protection thermique du moteur	Attendre le refroidissement du moteur ; si le rétablissement n'a pas lieu, le remplacement du moteur pourrait s'avérer nécessaire.

Démolition

Au cas où le produit serait mis hors service, il est impératif de se conformer aux lois en vigueur pour ce qui concerne l'élimination différenciée et le recyclage des différents composants (métaux, matières plastiques, câbles électriques, etc.) ; contactez votre installateur ou une firme spécialisée autorisée à cet effet.

AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728
