DA.SO4 — Centrale à microcontrôleur
Centralina a microprocessore / Control unit with microcontroller / Mikrocontroller-Steuerung / Centrale à microcontrôleur / Centralita a microprocesador.
Déclaration CE de conformité
Par la présente, nous déclarons que notre produit DA.SO4 est conforme aux dispositions pertinentes suivantes :
- Directive sur la compatibilité électromagnétique (89/336/CEE, 93/68/CEE)
- Directive basse tension (73/23/CEE, 93/68/CEE)
Normes harmonisées appliquées, notamment :
- EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1
- EN 60204-1, EN 60335-1
Normes et spécifications techniques nationales appliquées, notamment : UNI 8612.
Automatismi Benincà Srl — Via Capitello, 45 — 36066 SANDRIGO (VI) — ITALIA.
Centrale « DA.SO4 »
La centrale « DA.SO4 » peut être employée pour commander les moteurs d'une puissance non supérieure à 20 W.
Module d'extension DA.E
- (1,2) Moteur = Sortie pour moteur 24 V cc
- (3,4) P.P. = entrée touche de commande. Mode de fonctionnement « ouvre - ferme ».
- Trimmer P.M. = Réglage seuil d'intervention limiteur courant.
Important : Couper l'alimentation à la carte de base avant d'enficher ou de remplacer les cartes « DA.E ». Avant de rebrancher le circuit, s'assurer que l'alignement des connecteurs est correct.

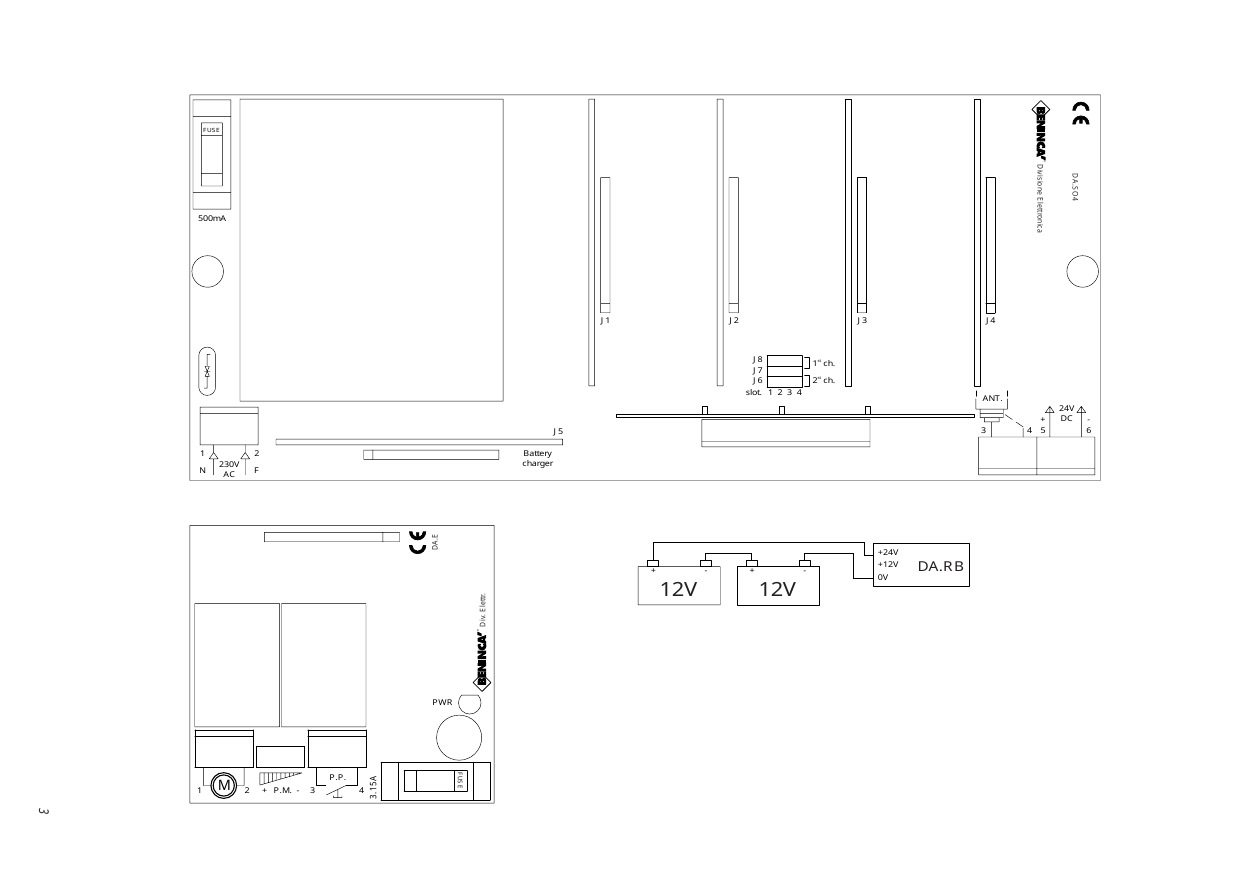

Carte base
- (1,2) 230 Vca = entrée alimentation 230 Vca - 50/60 Hz
- (3,4) 24 Vcc = sortie auxiliaire 24 Vcc - absorption max. 1 A (« 3 » négatif, « 4 » positif)
- (5,6) Antenne = entrée antenne pour récepteur radio.
- J1, J2, J3, J4 = Connecteurs pour cartes de commande DA.E. L'ordre d'enfichage des cartes est arbitraire. Couper l'alimentation à la base avant d'enficher ou de retirer les cartes.
- J5 = Connecteur pour carte chargeur de batterie DA.RB. Connecter le pôle négatif de la batterie à la borne « 0V » et le pôle positif à la borne « +24V » ; il n'est pas nécessaire de brancher la borne intermédiaire « +12V ».
- J6, J7, J8 = Sélection des canaux du récepteur radio vers les connecteurs J1, J2, J3, J4. Exemple : pour attribuer le 1er canal du récepteur au connecteur J3, réaliser un pontet J7-J8 en correspondance de la colonne n° 3.
Récepteur radio à 4 canaux : en cas d'utilisation d'un récepteur à quatre canaux, chaque canal doit être directement relié aux entrées « P.P. » des modules DA.E que vous désirez commander. Les sélections J6, J7, J8 sont valables seulement si vous utilisez un récepteur relié au connecteur JRX.
