Notice BENINCA BILL50M

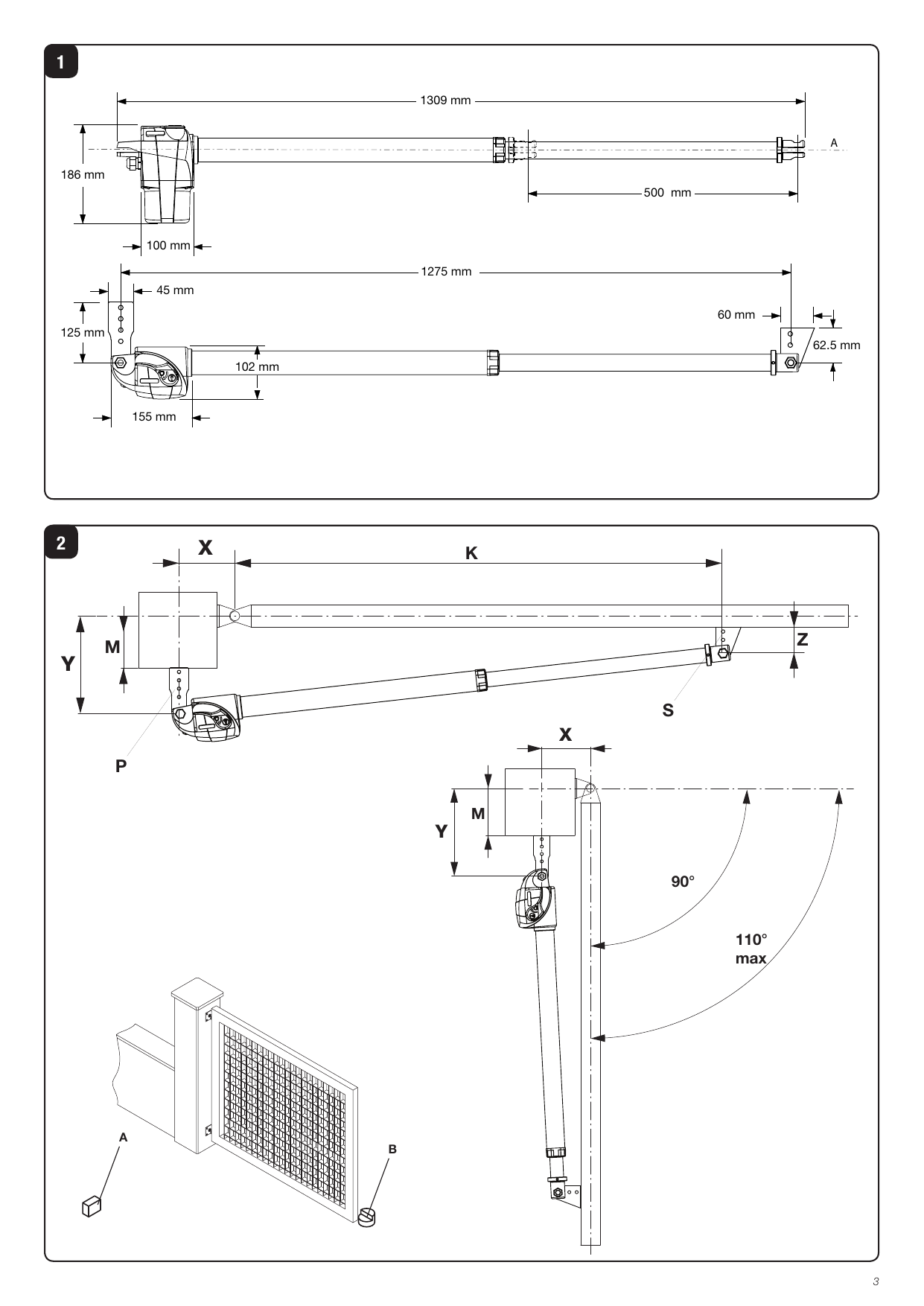

Dimensions principales

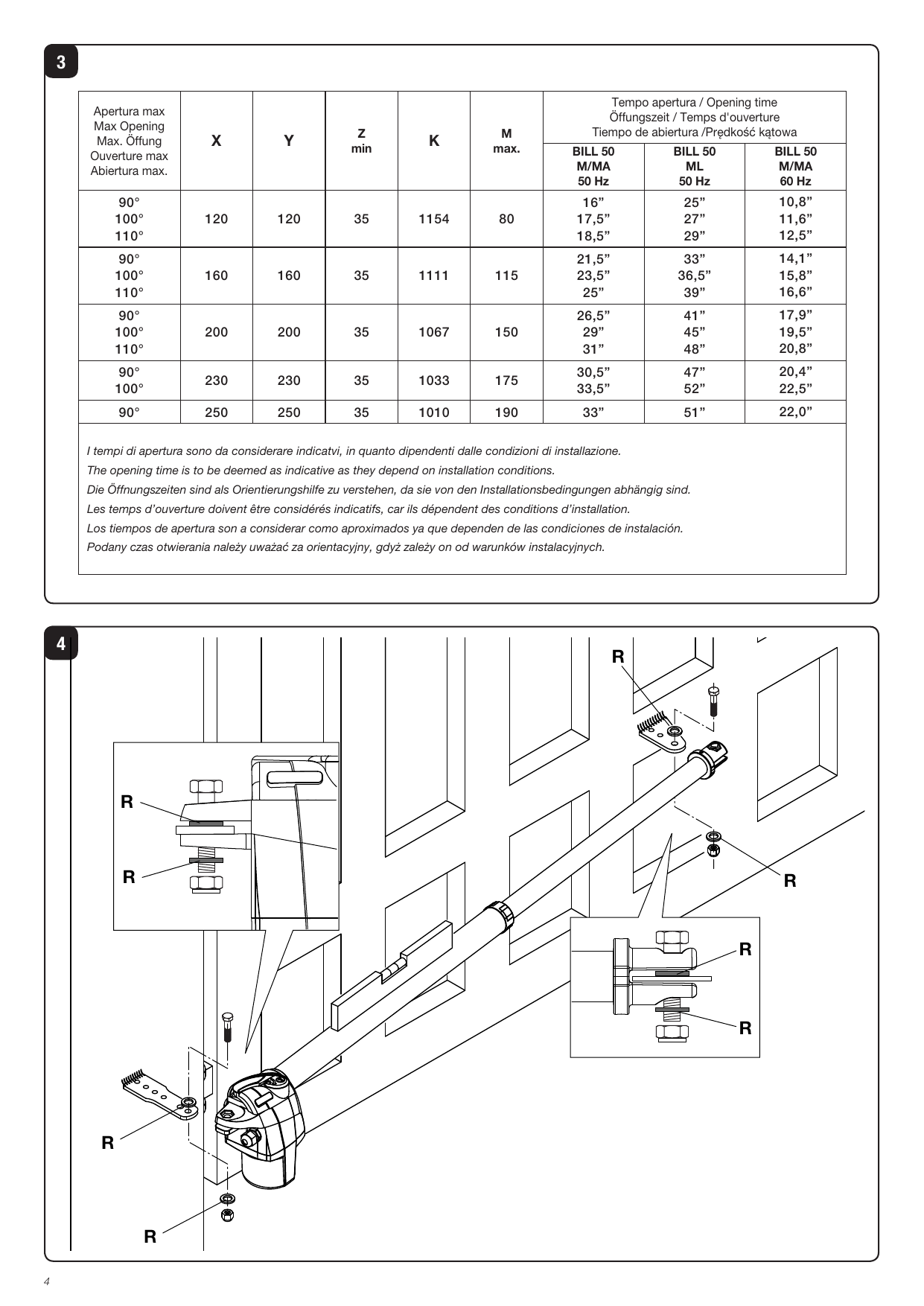

Cotes d'installation et temps d'ouverture (Figure 3)

Cotes d'installation et temps d'ouverture selon l'angle d'ouverture max

Apertura max / Max Opening / Ouverture max	X	Y	Z min	K	M max	BILL 50 M/MA 50 Hz	BILL 50 ML 50 Hz	BILL 50 M/MA 60 Hz
90° / 100° / 110°	120	120	35	1154	80	16” / 17,5” / 18,5”	25” / 27” / 29”	10,8” / 11,6” / 12,5”
90° / 100° / 110°	160	160	35	1111	115	21,5” / 23,5” / 25”	33” / 36,5” / 39”	14,1” / 15,8” / 16,6”
90° / 100° / 110°	200	200	35	1067	150	26,5” / 29” / 31”	41” / 45” / 48”	17,9” / 19,5” / 20,8”
90° / 100°	230	230	35	1033	175	30,5” / 33,5”	47” / 52”	20,4” / 22,5”
90°	250	250	35	1010	190	33”	51”	22,0”

I tempi di apertura sono da considerare indicativi, in quanto dipendenti dalle condizioni di installazione. / The opening time is to be deemed as indicative as they depend on installation conditions. / Die Öffnungszeiten sind als Orientierungshilfe zu verstehen, da sie von den Installationsbedingungen abhängig sind. / Les temps d'ouverture doivent être considérés indicatifs, car ils dépendent des conditions d'installation. / Los tiempos de apertura son a considerar como aproximados ya que dependen de las condiciones de instalación. / Podany czas otwierania należy uważać za orientacyjny, gdyż zależy on od warunków instalacyjnych.

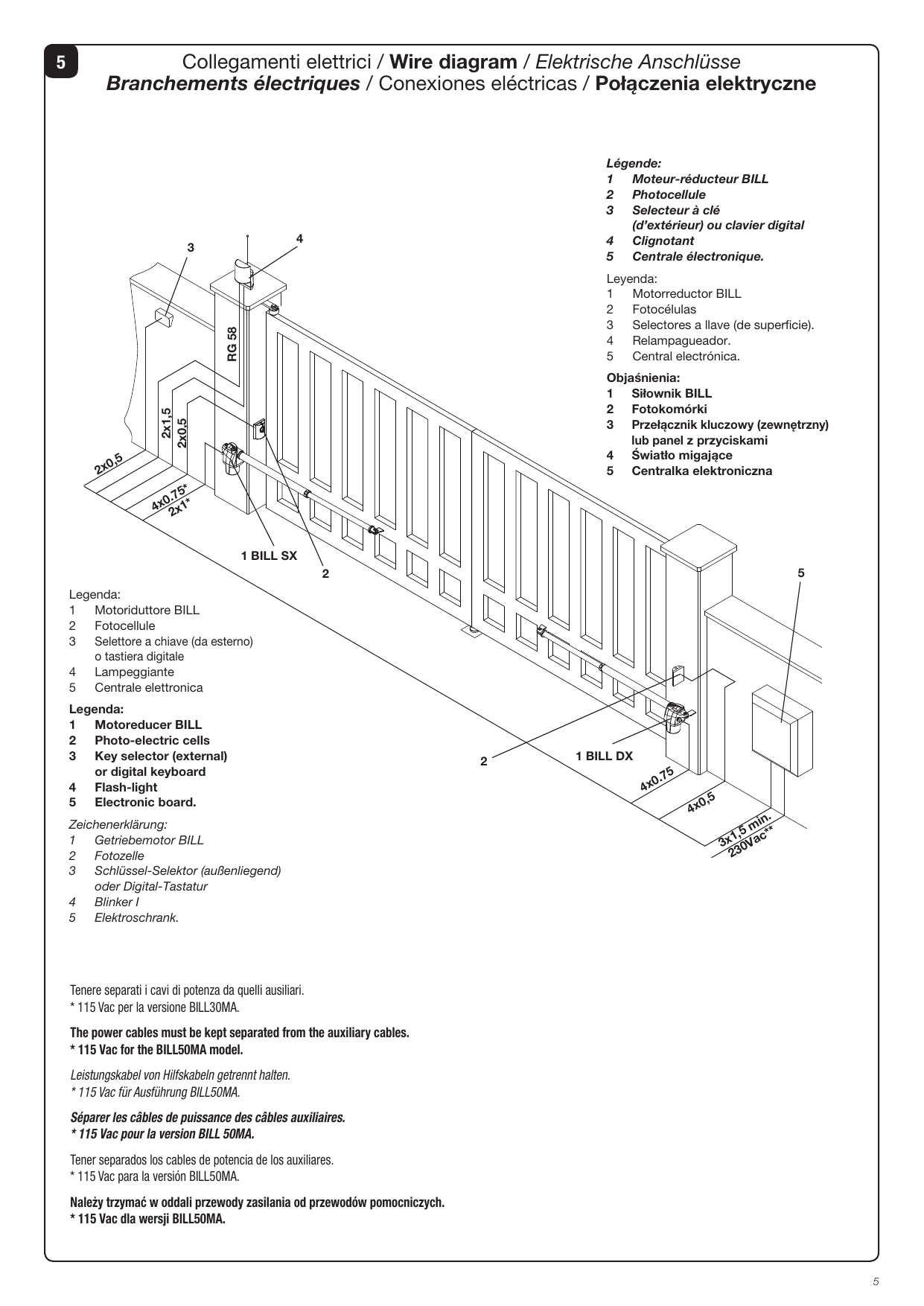

Collegamenti elettrici / Wire diagram / Branchements électriques

Légende :

• 1 — Motoriduttore / Motoreducer / Getriebemotor / Moteur-réducteur / Motorreductor / Siłownik BILL
• 2 — Fotocellule / Photo-electric cells / Fotozelle / Photocellule / Fotocélulas / Fotokomórki
• 3 — Selettore a chiave (da esterno) o tastiera digitale / Key selector (external) or digital keyboard / Schlüssel-Selektor (außenliegend) oder Digital-Tastatur / Selecteur à clé (d'extérieur) ou clavier digital / Selectores a llave (de superficie) / Przełącznik kluczowy (zewnętrzny) lub panel z przyciskami
• 4 — Lampeggiante / Flash-light / Blinker / Clignotant / Relampagueador / Światło migające
• 5 — Centrale elettronica / Electronic board / Elektroschrank / Centrale électronique / Central electrónica / Centralka elektroniczna

Dati tecnici / Technical data / Données techniques

Caractéristiques techniques BILL 50M / BILL 50MA / BILL 50ML

Caractéristique	BILL 50M	BILL 50MA	BILL 50ML
Alimentation moteur / Motor power supply	230 Vac 50/60Hz	115 Vac 50/60Hz	230 Vac 50/60Hz
Puissance absorbée / Absorbed rating	240 W	240 W	265 W
Absorption / Consumption	1,1 A	2,2 A	1,2 A
Poussée maxi / Max. thrust	2800 N	2800 N	3100 N
Intermittence de travail / Operating jogging	30 %
Degré de protection / Protection level	IP54
Temp. fonctionnement / Operating temperature	-20°C / +50°C
Condensateur / Capacitor	8 μF	31,5 μF	8 μF
Course utile / Useful stroke	500 mm
Bruit / Noise	<70 dB
Graissage / Lubrication	Graisse permanente
Poids / Weight	6,3 kg

Dichiarazione CE di conformità (Italiano)

Dichiarazione in accordo alle Direttive 2004/108/CE(EMC); 2006/95/CE(LVD)

Fabbricante: Automatismi Benincà SpA. — Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Dichiara che: l'automazione per cancelli battenti modelli BILL 50M - BILL 50MA è conforme alle condizioni delle seguenti Direttive CE:

• DIRETTIVA 2004/108/CE del 15 dicembre 2004 sulla compatibilità elettromagnetica, che abroga la direttiva 89/336/CEE, secondo le norme armonizzate: EN 61000-6-2:2005, EN 61000-6-3:2007.
• DIRETTIVA 2006/95/CE del 12 dicembre 2006 sul materiale elettrico entro taluni limiti di tensione, secondo le norme armonizzate: EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008; EN 60335-2-103:2003.
• Se applicabile: DIRETTIVA 1999/5/CE del 9 marzo 1999 sulle apparecchiature radio e terminali di telecomunicazione, secondo le norme: ETSI EN 301 489-3 V1.4.1 (2002) + ETSI EN 301 489-1 V1.4.1 (2002) + ETSI EN 300 220-3 V1.1.1 (2000) + EN 60950-1 (2001).

Benincà Luigi, Responsabile legale. Sandrigo, 10/01/2014.

Introduzione (Italiano)

Attuatore elettromeccanico per l'automazione di cancelli a battente, disponibile nelle versioni:

• BILL50M: con motore alimentato a 230 Vac.
• BILL50MA: con motore alimentato a 115 Vac.

Di ogni versione inoltre è disponibile la versione DX per installazione su anta destra, e SX per installazione su anta sinistra. In caso di dubbio aprendo la maniglia di sblocco come indicato nel manuale utente, risulta visibile la sigla DX o SX che identifica i diversi modelli. In questo manuale è per semplicità rappresentato un motore SX per anta sinistra. Quote e modalità di installazione sono analoghe per le versioni DX. In Fig. 1 sono rappresentate le dimensioni principali.

• Prima di procedere all'installazione leggere le istruzioni qui riportate.
• È fatto divieto assoluto di utilizzare il prodotto BILL 50 per applicazioni diverse da quelle contemplate dalle presenti istruzioni.
• Istruire l'utilizzatore all'uso dell'impianto.
• Consegnare all'utilizzatore le istruzioni ad esso rivolte.
• Tutti i prodotti Benincà sono coperti da polizza assicurativa che risponde di eventuali danni a cose o persone causati da difetti di fabbricazione, richiede però la marcatura CE della "macchina" e l'utilizzo di componenti originali Benincà.

Notizie generali

Per un buon funzionamento delle automazioni in oggetto, il cancello da automatizzare dovrà rispondere alle seguenti caratteristiche:

• buona robustezza e rigidità;
• le cerniere devono presentare giochi minimi e permettere che le manovre manuali siano dolci e regolari;
• in posizione di chiusura le ante devono combaciare fra loro per tutta l'altezza.

Limiti di impiego

BILL 50M / BILL 50MA — Limiti di impiego

Peso anta max (kg)	--	100	200	300	450	550
Lunghezza anta max (m)	4,5	4,0	3,5	3,0	2,5	2,1

BILL 50ML — Limiti di impiego

Peso anta max (kg)	100	150	250	350	500	650
Lunghezza anta max (m)	4,5	4,0	3,5	3,0	2,5	2,1

In caso di esposizione al vento i limiti possono essere ridotti significativamente.

Messa in posa dell'automatismo

1. Stabilire l'altezza dal suolo dell'automatismo (si consiglia il più centrato possibile rispetto al portone ed in corrispondenza di un solido traverso).
2. Saldare quindi la piastra P rispettando le quote X e Y di fig. 2/3.
3. Sbloccare l'attuatore come indicato nel manuale utente. Con il portone in chiusura, bloccare in modo provvisorio la staffa S* rispettando la quota K di fig. 2/3; in questa condizione l'attuatore non deve essere totalmente a fine corsa, ma deve avere ancora una extra-corsa di circa 10mm. Aprendo manualmente l'anta verificare che l'attuatore non vada in collisione con l'anta o con il pilastro.
4. Solo dopo questa verifica, effettuare la saldatura definitiva della staffa S, verificando inoltre che l'attuatore sia perfettamente livellato.

Importante: il rispetto delle quote indicate in fig. 3 garantisce un funzionamento ottimale dell'automazione. Quote diverse possono provocare malfunzionamenti. Il costruttore non può essere ritenuto in nessun modo responsabile di danni provocati dal mancato rispetto delle quote indicate.

Nel caso non sia possibile effettuare saldature, sono disponibili come accessorio opzionale, delle staffe regolabili ad avvitare (art B.SR). Fissare l'attuatore alle staffe mediante le viti e i dadi forniti in dotazione utilizzando le rondelle come indicato in Fig. 4.

Note: La differenza tra le quote X e Y non deve in nessun caso essere maggiore di 40mm. Differenze superiori rendono irregolare il movimento dell'anta. Le quote M e Z vanno verificate con attenzione per evitare collisioni dell'attuatore con il pilastro (quota M) o con l'anta (quota Z). La corsa totale dell'attuatore è di circa 520mm, ma non è consentito sfruttarla interamente, deve essere sempre prevista una extra corsa di circa 10mm sia in chiusura sia in apertura.

* Nel motoriduttore BILL 50 la differenza di altezza delle staffe P e S è zero, quindi devono essere fissate alla stessa quota (Fig. 1 rif. A).

Collegamenti elettrici

BILL 50 viene fornito con un cavo precablato di circa 80 cm, da portare alla scatola di derivazione fissata sul pilastro:

Colore	Funzione
NERO	Marcia 1
MARRONE	Marcia 2
GRIGIO	Comune motore
Giallo/Verde	Collegamento di terra

Note: La sostituzione del cavo motore può essere effettuata solo da un centro assistenza autorizzato. E' OBBLIGATORIO effettuare il collegamento di messa a terra utilizzando l'apposito morsetto GND ove previsto dalle normative vigenti.

EC Declaration of Conformity (English)

Directive 2004/108/EC(EMC); 2006/95/EC (LVD)

Manufacturer: Automatismi Benincà SpA. — Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Herewith declares that the operator for hinged gates model BILL 50M - BILL 50MA is complying with the following EC Directives:

• DIRECTIVE 2004/108/EC of 15 December 2004 on electromagnetic compatibility, cancelling Directive 89/336/EEC, harmonised regulations: EN 61000-6-2:2005, EN 61000-6-3:2007.
• DIRECTIVE 2006/95/EC of 12 December 2006 on electrical equipment within certain voltage limits, harmonised regulations: EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008; EN 60335-1-103:2003.

Benincà Luigi, Legal responsible. Sandrigo, 10/01/2014.

Introduction (English)

Electromechanical operator to activate swing gates, available in the following models:

• BILL50M: with motor powered at 230 VAC.
• BILL50MA: with motor powered at 115 VAC.

For every model, the RIGHT (DX) version is also available to install the system on the right gate leaf, and the LEFT (SX) version is available for installation on the left gate leaf. In case of doubt, as shown in the instruction manual, the wording DX (right) or SX (left), which identifies the different models, can be seen by opening the release handle. For simplicity reasons, this manual shows the SX motor for left gate leaves. For the DX (right) versions, installation dimensions and instructions are the same. The main dimensions are shown in Fig. 1.

• Before installing the system, read the instruction herein.
• It is mandatory not to use the BILL 50 item for applications different from those indicated in the instructions herein.
• Supply the end user with instructions for using this system.
• The end user should receive special instruction manual.
• All Benincà items are covered by an insurance policy for damages and injuries caused by manufacture faults. It is however required that the machine bear the CE marking and original Benincà parts be used.

General information

To ensure a good operation of these automatic devices, the gate to be automated should meet the following requirements:

• good strength and stiffness;
• hinges should have a minimum backlash and allow for smooth and regular manual operations;
• when closed, the gate leaves should correctly overlap for their entire height.

Operating limits

BILL 50M / BILL 50MA — Operating limits

Max gate leaf weight (kg)	--	100	200	300	450	550
Max gate leaf (m)	4,5	4,0	3,5	3,0	2,5	2,1

BILL 50ML — Operating limits

Max gate leaf weight (kg)	100	150	250	350	500	650
Max gate leaf (m)	4,5	4,0	3,5	3,0	2,5	2,1

In case of wind effect the limits can be significantly reduced.

How to install the system

1. Define the height of the system from ground (the most centred possible with respect to the main door and corresponding to a rugged crossbeam).
2. Weld the P plate, taking account of figures X and Y of Fig. 2/3.
3. Release the actuator, as shown in the instruction manual. When the gate is closing, temporarily lock the S* bracket by keeping the K measure as per Fig. 2/3. In these conditions, the actuator must not be positioned entirely at end of stroke, but 10mm extra-stroke should be still available. By manually opening the gate leaf, check that the actuator does not hit the leaf or the pillar.
4. Only after this check, carry out the final welding of the S bracket. The actuator should be perfectly flat.

Important: the respect of dimensions indicated in Fig. 3 ensures the optimal operation of the automatic system. These different dimensions may cause malfunctions. In any case, the manufacturer shall be held unharmed with respect to damages caused by the non-respect of the dimensions indicated.

If it is not possible to carry out welding, adjustable brackets, which can be mounted by using screws (art B.SR), are available as optional accessory. Fix the actuator to the bracket by means of screws and nuts supplied. Use washers as shown in Fig. 4.

Note: The difference between measures X and Y shall be never exceed 40mm. Greater differences cause the unsmooth movement of the gate. Dimensions M and Z should be carefully checked to avert that the actuator hits the pillar (dim. M) or the leaf (dim. Z). The total stroke of the actuator is around 520mm. The stroke, however, cannot be entirely used. An extra stroke of around 10 mm should be always provided both in the closing and opening phases.

* In the BILL 50 geared motor, the difference in height of brackets P and S shall be nil. These brackets should be therefore fitted at the same height (Fig. 1, ref. A).

Wire connections

BILL 50 is supplied with a pre-cabled wire, around 80 cm long, to be connected to the junction box fitted to the pillar:

Colour	Function
BLACK	Gear 1
BROWN	Gear 2
GREY	Motor, common
Yellow/Green	Earth

Note: The motor cable shall be replaced only by an authorised assistance centre. IT IS MANDATORY to connect the system to ground by using the special GND terminal, as provided by regulations in force.

EG-Konformitätserklärung (Deutsch)

Erklärung gemäß Richtlinie 2004/108/CE(EMV); 2006/95/CE(LVD)

Hersteller: Automatismi Benincà SpA. — Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Wir erklären, dass: Antriebe für Drehflügeltore BILL 50M - BILL 50MA folgenden EG-Richtlinien entsprechen:

• RICHTLINIE 2004/108/EG vom 12. Dezember 2006 zur elektromagnetischen Verträglichkeit und zur Aufhebung der Richtlinie 89/336/EWG, harmonisierte Normen: EN 61000-6-2:2005, EN 61000-6-3:2007.
• RICHTLINIE 2006/95/EG vom 12. Dezember 2006 betreffend elektrische Betriebsmittel innerhalb bestimmter Spannungsgrenzen, harmonisierte Normen: EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008; EN 60335-1-103:2003.

Benincà Luigi, Rechtsvertreter. Sandrigo, 10/01/2014.

Einleitung (Deutsch)

Der elektromechanischer Aktor für die Automatik von Flügeltoren ist in folgenden Ausführungen erhältlich:

• BILL50M: Motor zu 230 Vac.
• BILL50MA: Motor zu 115 Vac.

Jede Version ist zudem in der rechten (DX) und linken (SX) Ausführung zur Installation an einem rechten bzw. linken Flügel erhältlich. Im Zweifelsfall, kann die Ausführung nach Öffnen des Entriegelungsgriffs (wie im Benutzerhandbuch beschrieben) anhand der Kürzel DX oder SX identifiziert werden. In diesem Handbuch wird der Einfachheit halber der Motor SX für den linken Flügel beschrieben. Maße und Installationsweise gelten gleichermaßen für die rechte Ausführung (DX). In der Abbildung 1 sind die Hauptmaße angegeben.

• Vor der Installation, lesen Sie bitte nachfolgende Anweisungen aufmerksam.
• Es ist strengstens verboten das Produkt BILL 50 für andere Anwendungen einzusetzen, als in diesen Anweisungen beschrieben.
• Weisen Sie den Benutzer in den Gebrauch der Anlage ein.
• Überreichen Sie dem Benutzer die Anweisungen, die ihm bestimmt sind.
• Alle Benincà Produkte sind gegen Schäden oder Unfälle versichert, die sich aus Produktionsmängeln ergeben sollten; dazu müssen sie jedoch die CE-Markierung tragen und ausschließlich mit Benincà Originalteilen ausgestattet sein.

Allgemeine Informationen

Für den einwandfreien Betrieb des Torantriebs, muss das Tor nachstehende Eigenschaften aufweisen:

• es muss robust sein und eine gute Festigkeit aufweisen;
• die Scharniere dürfen wenig Spiel haben und müssen fließende, ungehinderte Bewegungen im manuellen Betrieb gestatten;
• im geschlossenen Zustand müssen die Torflügel entlang der gesamten Höhe miteinander übereinstimmen.

Anwendungsbeschränkungen

BILL 50M / BILL 50MA — Anwendungsbeschränkungen

Max. Flügelgewicht (kg)	--	100	200	300	450	550
Max. Torflügellänge (m)	4,5	4,0	3,5	3,0	2,5	2,1

BILL 50ML — Anwendungsbeschränkungen

Max. Flügelgewicht (kg)	100	150	250	350	500	650
Max. Torflügellänge (m)	4,5	4,0	3,5	3,0	2,5	2,1

Installation der Automatik

1. Die Höhe der Automatik vom Boden festlegen (zu empfehlen ist ein Maß, das möglichst in der Mitte des Tors, auf der Höhe eines soliden Querträgers liegt).
2. Die Platte P verlöten und dabei die Maße X und Y in Abb. 2/3 beachten.
3. Den Aktor wie im Benutzerhandbuch beschrieben, entsichern. Wenn das Tor auf Schließen geschaltet ist, den Bügel S* vorrübergehend blockieren und dabei das Maß K in Abb. 2/3 berücksichtigen. Beachten Sie bitte, dass der Aktor in dieser Position nicht ganz bis zum Endanschlag gefahren werden darf, sondern noch über einen Extra-Hub von 10 mm verfügen muss. Den Flügel von Hand öffnen und sicherstellen, dass der Aktor nicht mit dem Flügel oder der Säule zusammenstößt.
4. Erst danach den Bügel S endgültig verlöten und sicherstellen, dass der Aktor genau nivelliert ist.

Wichtig: Die in Abb. 3 angegebenen Maße sollten unbedingt beachtet werden, um den einwandfreien Betrieb der Automatik zu gewährleisten. Andere Maße können zu Störungen führen. Der Hersteller haftet nicht für Schäden, die durch die Missachtung der angegebenen Maße entstehen könnten.

Sollten die Teile nicht verlötet werden können, sind auf Anfrage einstellbare Bügel zum Verschrauben erhältlich (Art. B.SR). Den Aktor an die Bügel mit den mitgelieferten Schrauben und Muttern und den Unterlegscheiben (siehe Abb. 4) befestigen.

Bemerkungen: Der Unterschied zwischen den Maßen X und Y darf auf keinen Fall mehr als 40 mm betragen. Größere Unterschiede stören die Flügelbewegung. Die Maße M und Z müssen aufmerksam geprüft werden, um das Anstoßen an die Säule (Maß M) oder an den Flügel (Maß Z) zu vermeiden. Der Gesamthub des Aktors beträgt ungefähr 520 mm, der jedoch nicht voll genutzt werden darf. Es muss immer ein Extra-Hub von ca. 10 mm sowohl beim Schließen als auch beim Öffnen übrig bleiben.

* Bei dem Getriebemotor BILL 50 ist der Höhenunterschied zwischen den Bügeln P und S gleich Null. Daher müssen beide Bügel auf derselben Höhe befestigt werden (Abb. 1 Ref. A).

Elektrische Anschlüsse

BILL 50 wird mit einem vorverkabelten 80 cm langen Kabel geliefert, das an die Abzweigdose der Säule geschlossen werden muss:

Farbe	Funktion
SCHWARZ	Betrieb 1
BRAUN	Betrieb 2
GRAU	Gemein Motor
Gelb/grün	Erdanschluss

Bemerkungen: Das Motorkabel darf nur von einer zugelassenen Kundendienststelle ersetzt werden. Das Anschließen des Erdleiters an die entsprechende Klemme GND ist, falls laut den geltenden Gesetzen vorgesehen, VORSCHRIFT.

Déclaration CE de conformité (Français)

Déclaration conforme aux Directives 2004/108/CE(EMC); 2006/95/CE(LVD)

Fabricant: Automatismi Benincà SpA. — Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Déclare ci-après que: l'automation pour portails ouvrants BILL 50M - BILL 50MA satisfait les conditions des Directives CE ci-dessous:

• DIRECTIVE 2004/108/CE du 15 décembre 2004 concernant la compatibilité électromagnétique et abrogeant la directive 89/336/CEE, normes harmonisées: EN 61000-6-2:2005, EN 61000-6-3:2007.
• DIRECTIVE 2006/95/CE du 12 décembre 2006 concernant le matériel électrique destiné à être employé dans certaines limites de tension, normes harmonisées: EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008; EN 60335-1-103:2003.

Benincà Luigi, Responsable légal. Sandrigo, 10/01/2014.

Introduction (Français)

Actuateur électromécanique pour l'automation de portails à battant, disponible dans les versions:

• BILL50M: avec moteur alimenté à 230 Vac.
• BILL50MA: avec moteur alimenté à 115 Vac.

En outre, pour chaque modèle est disponible la version DX (droite) sur vantail de droite et la version SX pour installation sur vantail de gauche. En cas de doute, en ouvrant la poignée de déblocage, comme indiqué dans la notice d'utilisation, le sigle DX ou SX est visible et identifie les différents modèles. Pour simplifier, dans ce manuel on a représenté un moteur SX pour vantail gauche. Côtes et modalités d'installation sont analogues pour les versions DX. La Fig. 1 illustre les principales dimensions.

• Avant de commencer toute installation lire les instructions ci de suite.
• Il est strictement interdit d'utiliser le produit BILL 50 pour toute application qui ne soit pas décrite dans ce mode d'emploi.
• Former l'utilisateur à l'usage de l'installation.
• Remettre à l'utilisateur les instructions d'usage.
• Tous les produits Benincà sont couverts par une police d'assurance qui couvre d'éventuels dommages subis par objets ou personnes provoqués par des défauts de fabrication. Pourtant il faut qu'il y ait le marquage CE de la « machine » et l'utilisation de pièces et parties originales Benincà.

Renseignements en général

Pour un bon fonctionnement des automations en objet, le portail à automatiser doit répondre aux caractéristiques suivantes:

• bonne solidité et rigidité;
• les charnières doivent présenter très peu de jeu à fin que les manœuvres manuelles soient souples et régulières;
• en position de fermeture les vantaux doivent se joindre parfaitement sur toute la hauteur.

Limites d'utilisation

BILL 50M / BILL 50MA — Limites d'utilisation

Poids vantail maxi (kg)	--	100	200	300	450	550
Longueur vantail maxi (m)	4,5	4,0	3,5	3,0	2,5	2,1

BILL 50ML — Limites d'utilisation

Poids vantail maxi (kg)	100	150	250	350	500	650
Longueur vantail maxi (m)	4,5	4,0	3,5	3,0	2,5	2,1

En cas d'exposition au vent les limites d'utilisation peuvent être considérablement réduites.

Mise en place de l'automatisme

1. Vérifier la hauteur du sol de l'automatisme (on suggère de le centrer le plus possible par rapport au portail et en correspondance d'une traverse solide).
2. Souder par la suite la plaque P en respectant les côtes X et Y de la fig. 2/3.
3. Débloquer l'actuateur, comme indiqué dans le manuel d'utilisation. Avec le portail en phase de fermeture, bloquer provisoirement la bride S* en respectant la côte K de la fig. 2/3; dans cette condition l'actuateur ne doit pas se trouver totalement en fin de course, mais il doit encore garder un extra-course de 10mm environ. En ouvrant manuellement le vantail vérifier que l'actuateur n'entre pas en collision avec le vantail même ou le pilier.
4. Ce n'est qu'après cette vérification qu'il sera possible d'effectuer le soudage définitif de la bride S, en vérifiant, en outre, que l'actuateur est parfaitement nivelé.

Important: le respect des côtes indiquées dans la fig. 3 garantit un fonctionnement optimal de l'automatisme. Des côtes différentes peuvent provoquer des malfonctionnements. Le constructeur ne peut d'aucune manière être jugé responsable pour tout dégât provoqué par le non respect des côtes indiquées.

Au cas où il est impossible d'effectuer des soudures, il y a, comme accessoire optionnel, des brides réglables à visser (art B.SR). Fixer l'actuateur aux brides à l'aide des vis et des dés fournis, en utilisant les rondelles toujours fournies, comme indiqué dans la Fig. 4.

Nota: La différence entre les côtes X et Y ne doit en aucun cas dépasser 40mm. D'éventuelles différences supérieures rendent irrégulier le mouvement du vantail. Les côtes M et Z doivent être vérifiées avec grand soin à fin d'éviter toute collision de l'actuateur avec le pilier (côte M) ou avec le vantail (côte Z). La course totale de l'actuateur est de 320mm environ, mais on peut pas l'exploiter jusqu'au but, il faut toujours prévoir une extra course de 10mm environ, soit en fermeture qu'en ouverture.

* Dans le motoréducteur BILL 50 la différence d'hauteur des brides P et S et égale à zéro, donc elles doivent être fixée à la même côte (Fig. 1 réf. A).

Branchements électriques

BILL 50 est fourni avec un câble précâblé de 80 cm environ qu'il faut porter jusqu'à la boîte de dérivation fixée sur le pilier:

Couleur	Fonction
NOIR	Marche 1
MARRON	Marche 2
GRIS	Commun moteur
Jaune/Vert	Branchement de terre

Nota: Le câble moteur ne peut être remplacé que par un Centre d'Assistance Autorisé. Il est OBLIGATOIRE d'effectuer le branchement de mise à terre en utilisant le serre-joint spécifique GND là où prévu par les normes en vigueur.

Declaración CE de conformidad (Español)

Declaración conforme a las Directivas 2004/108/CE(EMC); 2006/95/CE(LVD)

Fabricante: Automatismi Benincà SpA. — Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Declara que: la automatización para cancelas de batiente BILL 50M - BILL 50MA cumple las condiciones de las siguientes Directivas CE:

• DIRECTIVA 2004/108/CE del 15 de diciembre de 2004 sobre la compatibilidad electromagnética, que abroga la Directiva 89/336/CEE, normas armonizadas: EN 61000-6-2:2005, EN 61000-6-3:2007.
• DIRECTIVA 2006/95/CE del 12 de diciembre de 2006 sobre el material eléctrico dentro de determinados límites de tensión, normas armonizadas: EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008; EN 60335-1-103:2003.

Benincà Luigi, Responsable legal. Sandrigo, 10/01/2014.

Introducción (Español)

Actuador electromecánico para la automatización de verjas de batiente, disponible en las versiones:

• BILL50M: con motor alimentado con 230 Vac.
• BILL50MA: con motor alimentado con 115 Vac.

Además, de cada versión están disponibles los modelos DX para instalación en hoja derecha y SX para instalación en hoja izquierda. En caso de dudas al abrir la manija de desbloqueo como indicado en el manual para el usuario, queda a la vista la inscripción DX ó SX que identifica los diferentes modelos. En este manual, por sencillez, se representa un motor SX para hoja izquierda. Las cotas y las modalidades de instalación son iguales también para las versiones DX. En la Fig. 1 se muestran las medidas principales.

• Antes de proceder con la instalación leer las instrucciones aquí presentadas.
• Se prohíbe terminantemente utilizar el producto BILL 50 para aplicaciones distintas de aquellas previstas en estas instrucciones.
• Enseñar al usuario a usar la instalación.
• Entregar al usuario las instrucciones destinadas a él.
• Todos los productos Benincà están amparados por una póliza de seguros que responde de eventuales daños a cosas o personas causados por defectos de fabricación, pero exige el marcado CE de la "máquina" y la utilización de componentes originales Benincà.

Noticias generales

Para un buen funcionamiento de las automatizaciones consideradas, la cancela a automatizar deberá tener las siguientes características:

• buena robustez y rigidez;
• las charnelas deben presentar holguras muy reducidas y permitir que las maniobra manuales sean suaves y uniformes;
• en posición de cierre, las hojas deben encajar entre ellas a lo largo de toda su altura.

Límites de uso

BILL 50M / BILL 50MA — Límites de uso

Peso hoja máx. (kg)	--	100	200	300	450	550
Longitud hoja máx. (m)	4,5	4,0	3,5	3,0	2,5	2,1

BILL 50ML — Límites de uso

Peso hoja máx. (kg)	100	150	250	350	500	650
Longitud hoja máx. (m)	4,5	4,0	3,5	3,0	2,5	2,1

En caso de exposición al viento, los límites se pueden reducir de modo significativo.

Colocación del automatismo

1. Determinar la altura del automatismo con respecto al suelo (se aconseja lo más centrado posible con respecto al portón y en correspondencia de un travesaño robusto).
2. Seguidamente soldar la placa P respetando las cotas X e Y de la Fig. 2/3.
3. Desbloquear el actuador tal y como indicado en el manual para el usuario. Con el portón en cierre, bloquear de manera provisional el estribo S* respetando la cota K de la Fig. 2/3; en esta condición el actuador no tiene que estar completamente en final de carrera sino que tiene que tener todavía una extra-carrera de unos 10mm. Abriendo manualmente la hoja comprobar que el actuador no choque contra la hoja ni contra la pilastra.
4. Sólo después de haber efectuado esta comprobación, soldar definitivamente el estribo S, comprobando así mismo que el actuador esté perfectamente a nivel.

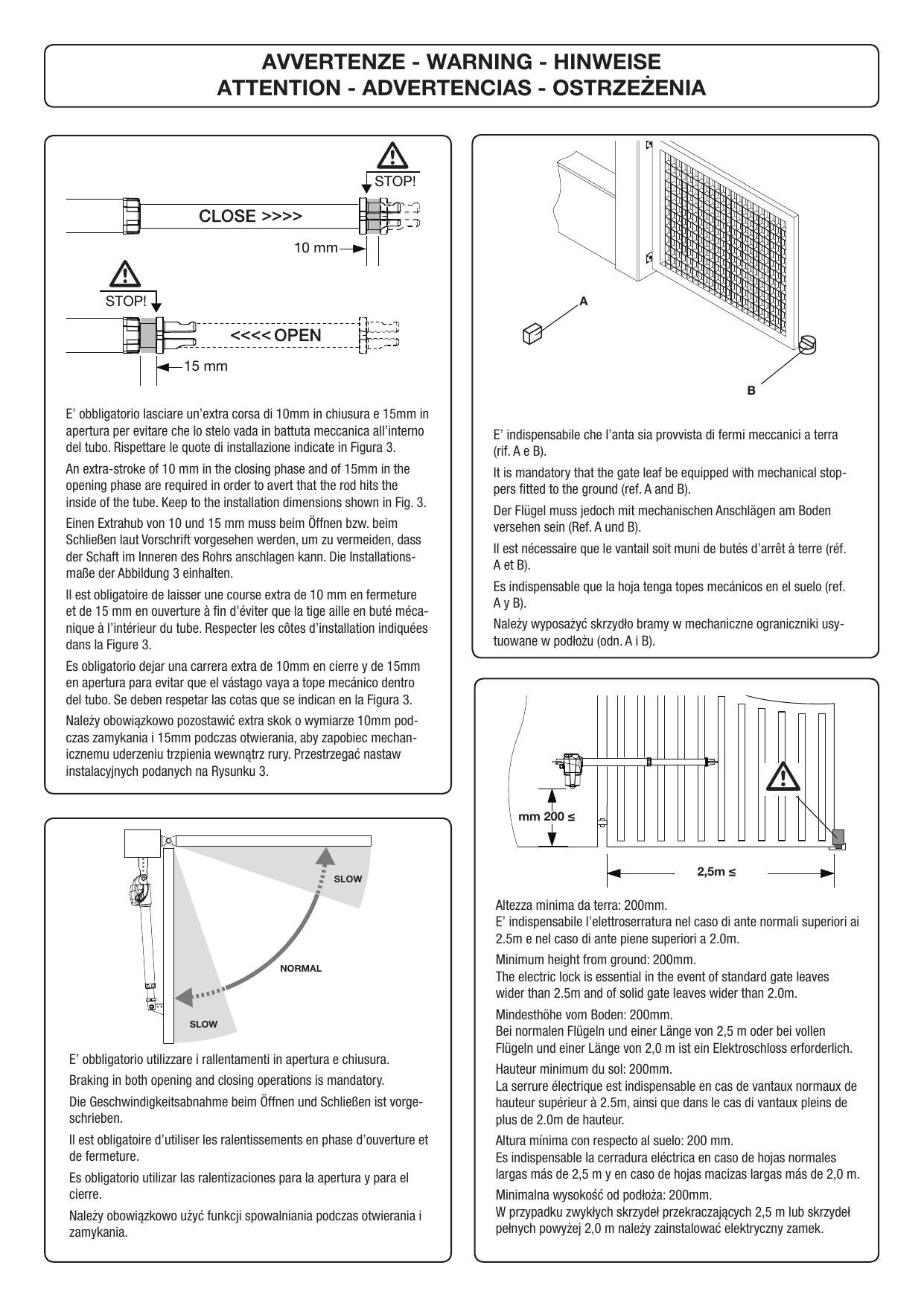

Importante: respetar las cotas indicadas en la Fig. 3 garantiza un funcionamiento óptimo de la automatización. Cotas diferentes pueden provocar malfuncionamientos. El fabricante no puede ser considerado de ninguna manera responsable de los daños causados por el incumplimiento de las cotas indicadas.

Si no fuese posible realizar soldaduras, como accesorio opcional están disponibles unos estribos a atornillar (art B.SR). Fijar el actuador a los estribos mediante los tornillos y las tuercas suministrados, utilizando las arandelas como indicado en la Fig. 4.

Nota: La diferencia entre las cotas X e Y en ningún caso tiene que ser mayor de 40mm. Diferencias mayores hacen irregular el movimiento de la hoja. Las cotas M y Z se tienen que comprobar cuidadosamente para evitar choques del actuador con la pilastra (cota M) o con la hoja (cota Z). La carrera total del actuador es de aproximadamente 320mm, pero no se permite explotarla completamente, se tiene que prever siempre una extra carrera de unos 10mm tanto en cierre como en apertura.

* En el motorreductor BILL 50 la diferencia de altura de los estribos P y S es cero, por lo tanto se tienen que fijar a la misma cota (Fig. 1 ref. A).

Conexiones eléctricas

BILL 50 se suministra con cable precableado de unos 80 cm, a llevar a la caja de derivación fijada a la pilastra:

Color	Función
NEGRO	Marcha 1
MARRÓN	Marcha 2
GRIS	Común motor
Amarillo/Verde	Conexión de tierra

Nota: La sustitución del cable del motor puede ser efectuada sólo por un centro de asistencia autorizado. ES OBLIGATORIO efectuar la conexión de puesta a tierra utilizando el borne correspondiente GND cuando previsto por las normas vigentes.

Deklaracja zgodności z normą CE (Polski)

sporządzona zgodnie z dyrektywami europejskimi 2004/108/WE (EMC) i 2006/95/WE (LVD)

Producent: Automatismi Benincà SpA. — Adres: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia

Oświadcza że: Automatyzm do bram uchylnych model BILL 50M - BILL 50MA zgodne jest z wymogami niżej podanych Dyrektyw CE:

• DYREKTYWY 2004/108/WE z dnia 15 grudnia 2004 w sprawie kompatybilności elektromagnetycznej, anulującej postanowienia Dyrektywy 89/336/EWG, normy zharmonizowane: EN 61000-6-2:2005, EN 61000-6-3:2007.
• DYREKTYWY 2006/95/WE z dnia 12 grudnia 2006 w sprawie sprzętu elektrycznego w ramach wyznaczonych wartości napięcia, normy zharmonizowane: EN 60335-1:2002 + A1:2004 + A11:2004 + A12:2006 + A2:2006 + A13:2008; EN 60335-1-103:2003.

Benincà Luigi, Odpowiedzialny za kwestie prawne. Sandrigo, 10/01/2014.

Wprowadzenie (Polski)

Napęd elektromechaniczny do automatycznych bram skrzydłowych, dostępny w następujących wersjach:

• BILL50M: z silnikiem zasilanym wg wartości 230 Vac.
• BILL50MA: z silnikiem zasilanym wg wartości 115 Vac.

Ponadto, dla każdej wersji istnieje wariant DX celem zainstalowania na prawym skrzydle i SX do zainstalowania na lewym skrzydle. W razie wątpliwości można otworzyć uchwyt odblokowujący, jak opisano w podręczniku obsługi, i sprawdzić, który z symboli identyfikujących dany model jest obecny. W niniejszej instrukcji, w celach uproszczenia, opisano silnik SX przeznaczony do lewego skrzydła. Wartości i tryb instalacji są takie same dla wersji DX. Na Rys. 1 przedstawiono podstawowe wymiary.

• Przed przystąpieniem do montażu należy zapoznać się z treścią podanych niżej instrukcji.
• Surowo zabrania się stosowania produktu BILL 50 do celów innych od podanych w niniejszej instrukcji.
• Przeszkolić użytkownika w zakresie obsługi urządzenia.
• Wręczyć użytkownikowi instrukcje dla niego przeznaczone.
• Wszystkie produkty Benincà są objęte polisą ubezpieczeniową dotyczącą ewentualnych szkód w stosunku do mienia lub osób wynikających z wad fabrycznych; aby polisa była ważna maszyna powinna posiadać oznakowanie CE oraz należy stosować oryginalne części zamienne Benincà.

Ogólne uwagi

W celu prawidłowego funkcjonowania niniejszego mechanizmu, brama do której ma być wbudowany powinna spełniać następujące wymogi:

• dobra wytrzymałość i sztywność;
• zawiasy powinny mieć minimalny luz i umożliwiać łagodne i prawidłowe wykonanie czynności ręcznych;
• w pozycji zamknięcia skrzydła powinny stykać się ze sobą na całej długości.

Ograniczenia dotyczące użytkowania

BILL 50M / BILL 50MA — Ograniczenia

Max ciężar skrzydła (kg)	--	100	200	300	450	550
Max długość skrzydła (m)	4,5	4,0	3,5	3,0	2,5	2,1

BILL 50ML — Ograniczenia

Max ciężar skrzydła (kg)	100	150	250	350	500	650
Max długość skrzydła (m)	4,5	4,0	3,5	3,0	2,5	2,1

W przypadku narażenia na wiatr granice mogą być znacznie mniejsze.

Montaż automatycznego napędu

1. Ustalić wysokość automatycznego napędu od podłoża (zaleca się, aby pozycja była możliwie jak najbardziej wypośrodkowana w odniesieniu do bramy i w pobliżu solidnej belki).
2. Następnie umocować płytę P przestrzegając wartości X i Y na rys. 2/3.
3. Odblokować sterownik, jak opisano w podręczniku obsługi. Przy zamkniętej bramie, umocować prowizorycznie wspornik S* przestrzegając wartości K na rys. 2/3; w tych warunkach, sterownik nie powinien jeszcze znajdować się na samym końcu toru, ale powinien nadal mieć do dyspozycji dodatkowy skok wynoszący około 10mm. Otwierając ręcznie skrzydło sprawdzić, czy sterownik nie koliduje ze skrzydłem lub ze słupem.
4. Tylko po wykonaniu tej kontroli, ostatecznie przyspawać wspornik S, sprawdzając ponadto, czy sterownik jest optymalnie wypoziomowany.

Uwaga ważne: przestrzeganie wartości podanych na rys. 3 zapewnia optymalne funkcjonowanie automatycznego napędu. Inne wartości mogą spowodować nieprawidłowe funkcjonowanie. Producent nie ponosi żadnej odpowiedzialności za szkody wynikające z braku przestrzegania podanych wartości.

Jeżeli nie jest możliwe przyspawanie, można wykorzystać regulowane wsporniki mocowane śrubami (art. B.SR), dostępne jako osprzęt dodatkowy. Umocować sterownik do wsporników za pomocą dostarczonych nakrętek i podkładek, jak przedstawiono na Rys. 4.

Adnotacja: Różnica między wartością X i Y nie powinna nigdy przekraczać 40mm. Większa różnica powoduje nieprawidłowy ruch skrzydła bramy. Należy uważnie sprawdzić wartości M i Z, aby zapobiec kolizjom sterownika ze słupem (wartość M) lub ze skrzydłem (wartość Z). Pełny tor sterownika wynosi około 320mm, ale nie jest dozwolone jego całkowite wykorzystanie, należy zawsze przewidzieć dodatkowy skok wynoszący około 10mm zarówno podczas zamykania, jak i otwierania.

* W motoreduktorze BILL 50 różnica wysokości między wspornikami P i S wynosi zero, zatem należy je umocować na tej samej wysokości (Rys. 1 odn. A).

Połączenia elektryczne

BILL 50 jest dostarczany w postaci wstępnie okablowanej z przewodem o długości około 80 cm, do podłączenia do puszki rozdzielczej umocowanej na słupie:

Kolor	Funkcja
CZARNY	Praca 1
BRĄZOWY	Praca 2
SZARY	Wspólny silnika
Żółto/zielony	Podłączenie uziomu

Wymiana kabla silnika może być wykonana tylko w autoryzowanym punkcie serwisowym. NALEŻY OBOWIĄZKOWO wykonać uziemienie podłączając je do stosownego zacisku GND tam, gdzie jest to przewidziane przez obowiązujące przepisy.

Libro istruzioni per l'utilizzatore — BILL 50

ITALIANO

Norme di sicurezza

• Non sostare nella zona di movimento della porta.
• Non lasciare che i bambini giochino con i comandi o in prossimità delle ante.
• In caso di anomalie di funzionamento non tentare di riparare il guasto ma avvertire un tecnico specializzato.

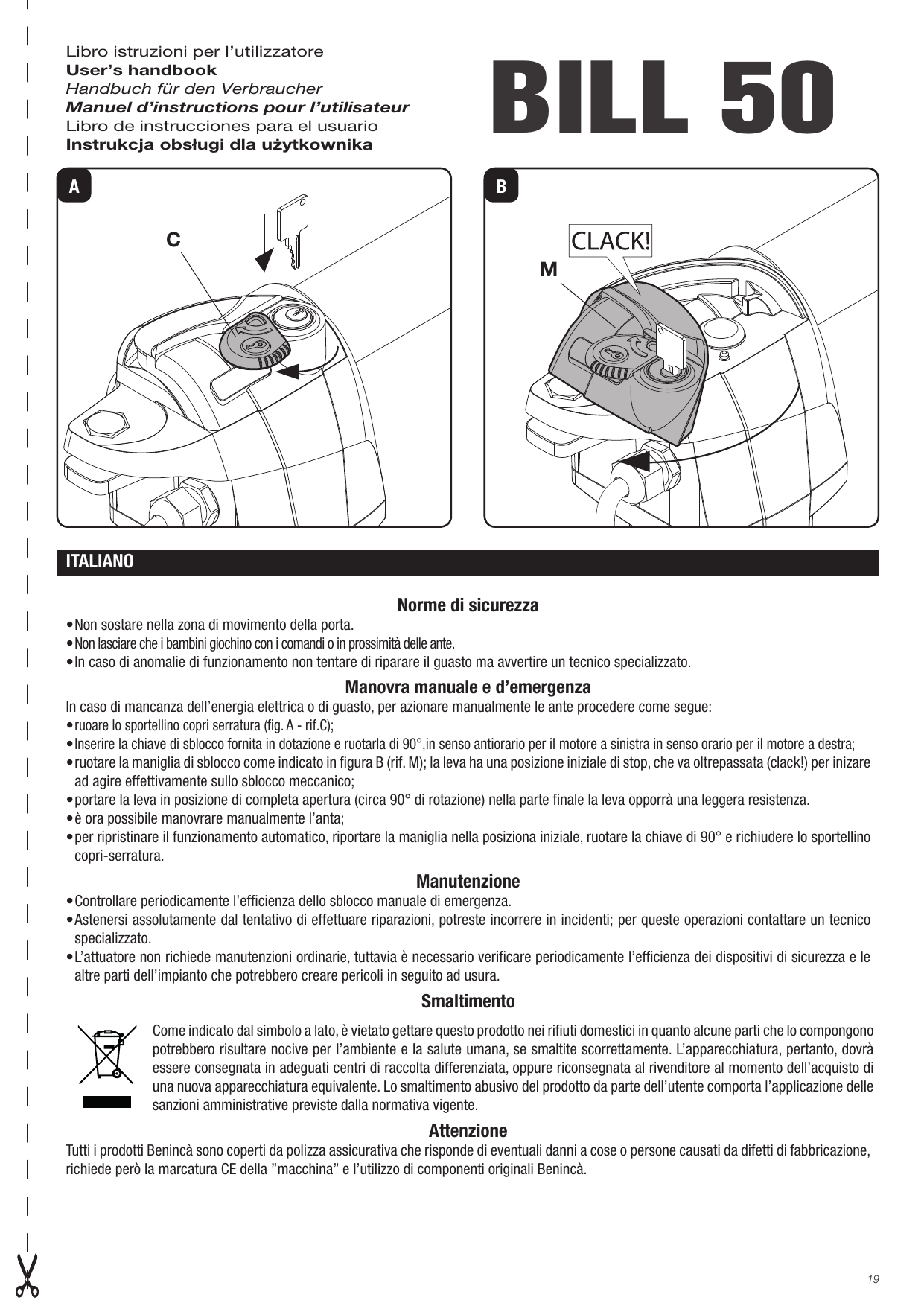

Manovra manuale e d'emergenza

In caso di mancanza dell'energia elettrica o di guasto, per azionare manualmente le ante procedere come segue:

• ruotare lo sportellino copri serratura (fig. A - rif.C);
• inserire la chiave di sblocco fornita in dotazione e ruotarla di 90°, in senso antiorario per il motore a sinistra in senso orario per il motore a destra;
• ruotare la maniglia di sblocco come indicato in figura B (rif. M); la leva ha una posizione iniziale di stop, che va oltrepassata (clack!) per iniziare ad agire effettivamente sullo sblocco meccanico;
• portare la leva in posizione di completa apertura (circa 90° di rotazione) nella parte finale la leva opporrà una leggera resistenza;
• è ora possibile manovrare manualmente l'anta;
• per ripristinare il funzionamento automatico, riportare la maniglia nella posizione iniziale, ruotare la chiave di 90° e richiudere lo sportellino copri-serratura.

Manutenzione

• Controllare periodicamente l'efficienza dello sblocco manuale di emergenza.
• Astenersi assolutamente dal tentativo di effettuare riparazioni, potreste incorrere in incidenti; per queste operazioni contattare un tecnico specializzato.
• L'attuatore non richiede manutenzioni ordinarie, tuttavia è necessario verificare periodicamente l'efficienza dei dispositivi di sicurezza e le altre parti dell'impianto che potrebbero creare pericoli in seguito ad usura.

Smaltimento

Come indicato dal simbolo a lato, è vietato gettare questo prodotto nei rifiuti domestici in quanto alcune parti che lo compongono potrebbero risultare nocive per l'ambiente e la salute umana, se smaltite scorrettamente. L'apparecchiatura, pertanto, dovrà essere consegnata in adeguati centri di raccolta differenziata, oppure riconsegnata al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Attenzione: Tutti i prodotti Benincà sono coperti da polizza assicurativa che risponde di eventuali danni a cose o persone causati da difetti di fabbricazione, richiede però la marcatura CE della "macchina" e l'utilizzo di componenti originali Benincà.

ENGLISH

Safety rules

• Do not stand in the movement area of the door.
• Do not let children play with controls and near the door.
• Should operating faults occur, do not attempt to repair the fault but call a qualified technician.

Manual and emergency operation

In the event of power failure or faults, the gate can be manually operated as follows:

• turn the door covering the lock (Fig. A. – ref. C);
• introduce the release key supplied and turn it by 90° anti-clockwise for the left motor, and clockwise for the right motor;
• turn the release handle, as indicated in figure B (ref. M); the lever has a stop initial position that must be overcome (click to be heard) to actually act on the mechanical release;
• move the lever to totally open position (around 90° rotation). Towards the end, the lever movement will be slightly stiffer;
• the gate leaf can be opened or closed by hand;
• to reset the automatic operation, move the handle to the initial position, turn the key by 90° and close the door covering the lock.

Maintenance

• Every month check the good operation of the emergency manual release.
• It is mandatory not to carry out extraordinary maintenance or repairs as accidents may be caused. These operations must be carried out by qualified personnel only.
• The operator is maintenance free but it is necessary to check periodically if the safety devices and the other components of the automation system work properly. Wear and tear of some components could cause dangers.

Waste disposal

As indicated by the symbol shown, it is forbidden to dispose this product as normal urban waste as some parts might be harmful for environment and human health, if they are disposed of incorrectly. Therefore, the device should be disposed in special collection platforms or given back to the reseller if a new and similar device is purchased. An incorrect disposal of the device will result in fines applied to the user, as provided for by regulations in force.

Warning: All Benincá products are covered by insurance policy for any possible damages to objects and persons caused by construction faults under condition that the entire system be marked CE and only Benincá parts be used.

DEUTSCH

Sicherheitsvorschriften

• Nicht im Öffnungsbereich verweilen.
• Kinder nicht mit den Steuerungen oder in der Nähe des Tores spielen lassen.
• Bei Funktionsausfällen nicht versuchen, den Schaden selber zu beheben, sondern den Techniker rufen.

Hand- und Notbedienung

Bei einem Stromausfall oder im Falle einer Störung, kann der Torflügel folgendermaßen von Hand gesteuert werden:

• Die Schloss-Verschlussklappe nach außen drehen (Abb. A, Ref. C);
• den speziellen Entsicherungsschlüssel (mitgeliefert) einstecken und um 90° gegen den Uhrzeigersinn bei linkem Motor oder im Uhrzeigersinn bei rechtem Motor drehen;
• den Entsicherungsgriff wie in Abbildung B (Ref. M) gezeigt, drehen. Der Hebel hat eine Ausgangs- bzw. Stoppposition, die überschritten werden muss (Klick!), um die Mechanik zu entsichern;
• den Hebel vollkommen öffnen (um ca. 90° drehen). Gegen Ende ist ein leichter Widerstand zu bemerken;
• nun kann der Torflügel von Hand geöffnet bzw. geschlossen werden;
• um den automatischen Betrieb wieder herzustellen, den Hebel in die Ausgangsposition zurück bringen und den Schlüssel um 90° drehen. Die Verschlussklappe des Schlosses wieder schließen.

Wartung

• Monatliche Kontrolle der manuellen Notentriegelung.
• Es ist absolut untersagt, selbstständig Sonderwartung oder Reparaturen vorzunehmen, da Unfälle die Folge sein können; wenden Sie sich an den Techniker.
• Der Antrieb braucht keine ordentliche Unterhaltung aber es ist periodisch notwendig die Leistungsfähigkeit der Sicherheitsvorrichtungen und die andere Teile des Anlages zu prüfen. Sie könnten durch Abnutzung Gefahr hervorbringen.

Entsorgung

Das seitlich abgebildete Symbol weißt darauf hin, dass das Produkt nicht als Hausmüll entsorgt werden darf, da einige Bestandteile für die Umwelt und die menschliche Gesundheit gefährlich sind. Das Gerät muss daher zu einer zugelassenen Entsorgungsstelle gebracht oder einem Händler beim Kauf eines neuen Geräts zurückerstattet werden. Eine nicht ordnungsgemäße Entsorgung ist laut Gesetz strafbar.

Achtung: Alle Produkte BENINCA' wurden mit einem Versicherungsschein versehen, der alle eventuellen Schäden an Dingen oder Personen abdeckt, die durch Herstellungsdefekte hervorgerufen wurden, vorausgesetzt, das Gerät besitzt die Kennzeichnung EU und es wurden original BENINCA' Einzelkomponenten verwendet.

FRANÇAIS

Normes de sécurité

• Ne pas stationner dans la zone de mouvement de la porte.
• Ne laissez pas les enfants jouer avec les commandes ou à proximité de la porte.
• En cas d'anomalies de fonctionnement, n'essayez pas de réparer la panne mais contactez un technicien spécialisé.

Manœuvre manuelle et d'urgence

En cas de coupure de courant ou de panne, pour actionner manuellement les vantaux, procéder comme il suit:

• tourner le couvre serrure (fig. A - réf. C);
• insérer la clé de déblocage fournie et la tourner de 90°, dans le sens contraire des aiguilles d'une montre pour le moteur à gauche, et dans le sens de l'aiguille d'une montre pour le moteur à droite;
• tourner la poignée de déblocage comme indiqué dans la figure B (réf. M); le levier a une position initiale de stop, qui doit être dépassée (clac!) pour commencer à agir effectivement sur le déblocage mécanique;
• porter le levier en position d'ouverture totale (environ 90° de rotation) dans la partie finale le levier va opposer une certaine résistance;
• maintenant le vantail peut être manœuvré manuellement;
• pour restaurer le fonctionnement automatique, ramener la poignée dans la position initiale, tourner la clé de 90° et fermer à nouveau le couvre serrure.

Maintenance

• Contrôler tous les mois le bon état du déverrouillage manuel d'urgence.
• Ne tenter aucune réparation ou intervention qui pourrait s'avérer dangereuse. Contactez impérativement un technicien spécialisé pour ce type d'opération.
• L'opérateur ne demande pas d'entretien particulier mais il faut vérifier périodiquement l'efficacité des dispositifs de sécurité ainsi que les autres points de l'installation qui pourraient créer des risques dû à l'usure.

Démolition

Comme indiqué par le symbole à coté, il est interdit de jeter ce produit dans les ordures ménagères car les parties qui le composent pourraient nuire à l'environnent et à la santé des hommes, si traitées et évacuées de manière incorrecte. L'appareillage devra, par conséquent, être livré dans les spéciaux point de collecte et de triage, ou bien remis au revendeur lorsqu'on décide d'acheter un appareillage équivalent. L'évacuation abusive du produit de la part de l'usager comporte l'application de sanctions administratives comme prévu par les normes en vigueur.

Attention: Tous les produits Benincà sont couverts par une police d'assurance qui répond d'éventuels préjudices corporels ou matériels provoqués à cause de défauts de fabrication, mais qui requiert toutefois le marquage CE de la "machine" et l'utilisation de pièces de rechange d'origine Benincà.

ESPAÑOL

Normas de seguridad

• No pararse en la zona de movimiento de la puerta.
• No dejar que los niños jueguen con los mando o en proximidad de la puerta.
• En caso de anomalías de funcionamiento no intentar reparar la avería sino que avisar a un técnico especializado.

Maniobra manual y de emergencia

En caso de falta de energía eléctrica o de avería, para accionar manualmente las hojas cabe proceder como sigue:

• girar la tapa que cubre la cerradura (fig. A - ref.C);
• insertar la llave de desbloqueo suministrada y darle una vuelta de 90°, en sentido antihorario para el motor a izquierda y en sentido horario para el motor a derecha;
• girar la manija de desbloqueo como indicado en la figura B (ref. M); la palanca tiene una posición inicial de stop, que se tiene que pasar (clack!) para empezar a actuar efectivamente sobre el desbloqueo mecánico;
• llevar la palanca a la posición de completa apertura (unos 90° de giro) en la parte final la palanca opone una leve resistencia;
• ahora es posible maniobrar manualmente la hoja;
• para restablecer el funcionamiento automático, volver a poner la manija en la posición inicial, girar la llave 90° y cerrar la tapa cubre-cerradura.

Mantenimiento

• Controlar periodicamente la eficiencia del desbloqueo manual de emergencia.
• Abstenerse absolutamente de intentar efectuar reparaciones, podrán incurrir en accidentes; para estas operaciones contactar con un técnico especializado.
• El operador no requiere mantenimiento habitual, no obstante es necesario verificar periódicamente la eficiencia de los dispositivos de seguridad y las otras partes de la instalación que pudiesen crear peligros a causa del desgaste.

Eliminación

Como indicado por el símbolo de al lado, está prohibido tirar este producto a la basura doméstica ya que algunas partes que lo componen podrías ser nocivas para el medio ambiente y la salud humana si se eliminan de manera errada. Por lo tanto el aparato se deberá entregar a idóneos centro de recogida selectiva o bien se deberá devolver al revendedor en el momento de comprar un nuevo aparato equivalente. La eliminación ilegal del producto por parte del usuario conlleva la aplicación de las sanciones administrativas previstas por las normas vigentes.

Atención: Todos los productos Benincà están cubiertos por una póliza de seguros que responde de eventuales daños a personas o cosas, causados por defectos de fabricación, requiere sin embargo la marca CE de la "máquina" y la utilización de componentes originales Benincà.

POLSKY

Normy bezpieczeństwa

• Nie przestawać w polu działania bramy.
• Nie pozwalać aby dzieci mogły bawić się urządzeniami sterowania bramy lub przebywać w pobliżu skrzydeł bramy.
• W przypadku stwierdzenia nieprawidłowego działania urządzenia automatyzacji nie należy próbować samemu jej naprawiać, tylko wezwać uprawnionego technika.

Manewr ręczny oraz awaryjny

W przypadku braku dopływu energii elektrycznej lub awarii, aby ręcznie uruchomić skrzydła postępować, jak poniżej:

• przekręcić pokrywkę zamka (rys. A - odn.C);
• włożyć dostarczony klucz odblokowujący i przekręcić go o 90°, w kierunku przeciwnym do ruchu wskazówek zegara dla silnika po lewej stronie lub w kierunku zgodnym z ruchem wskazówek zegara dla silnika po prawej stronie;
• przekręcić uchwyt odblokowujący jak pokazano na rysunku B (odn. M); dźwignia znajduje się początkowo na pozycji stopu, którą należy przekroczyć (clack!) aby można było skutecznie odblokować blokadę mechaniczną;
• ustawić dźwignię w położeniu całkowitego otwarcia (około 90° obrotu) na końcowym etapie manewru dźwignia zacznie stawiać lekki opór;
• teraz można ręcznie przemieszczać skrzydło;
• aby wznowić automatyczne funkcjonowanie należy ustawić uchwyt w początkowym położeniu, przekręcić klucz o 90° i ponownie zamknąć pokrywkę zamka.

Konserwacja

• Sprawdzać okresowo skuteczność działania urządzenia ręcznego odsprzęglania w sytuacji awaryjnej.
• W żadnym wypadku nie należy próbować naprawiać urządzenia, ponieważ mogłoby to być przyczyną wypadków; w tym celu należy wezwać uprawnionego technika.
• Motoreduktor nie wymaga stałej konserwacji, niemniej jednak należy okresowo sprawdzać stan działania urządzeń bezpieczeństwa oraz innych elementów, których zużycie mogłoby spowodować sytuacje niebezpieczne.

Demolowanie

Jak wskazuje znajdujący się obok symbol, zabrania się wyrzucania niniejszego wyrobu razem z odpadami gospodarstw domowych, gdyż niektóre komponenty składowe mogłyby okazać się szkodliwe dla środowiska naturalnego i zdrowia ludzkiego, jeżeli nie zostałyby prawidłowo usunięte. Zużyte urządzenie powinno być, zatem, dostarczone do odpowiednich ośrodków zajmujących się selektywną zbiórką odpadów lub do sklepu w chwili zakupu nowego, równoważnego urządzenia. Nielegalne usunięcie odpadów przez użytkownika powoduje zastosowanie sankcji administracyjnych przewidzianych przez obowiązujące przepisy.

Uwaga! Wszystkie produkty Benincà posiadają polisę ubezpieczeniową o odpowiedzialności cywilnej za produkty na pokrycie ewentualnych szkód spowodowanych wadami produkcyjnymi poniesionych przez rzeczy lub osoby pod warunkiem, że urządzenie będzie posiadało oznaczenie CE oraz że stosowane będą oryginalne części Benincà.

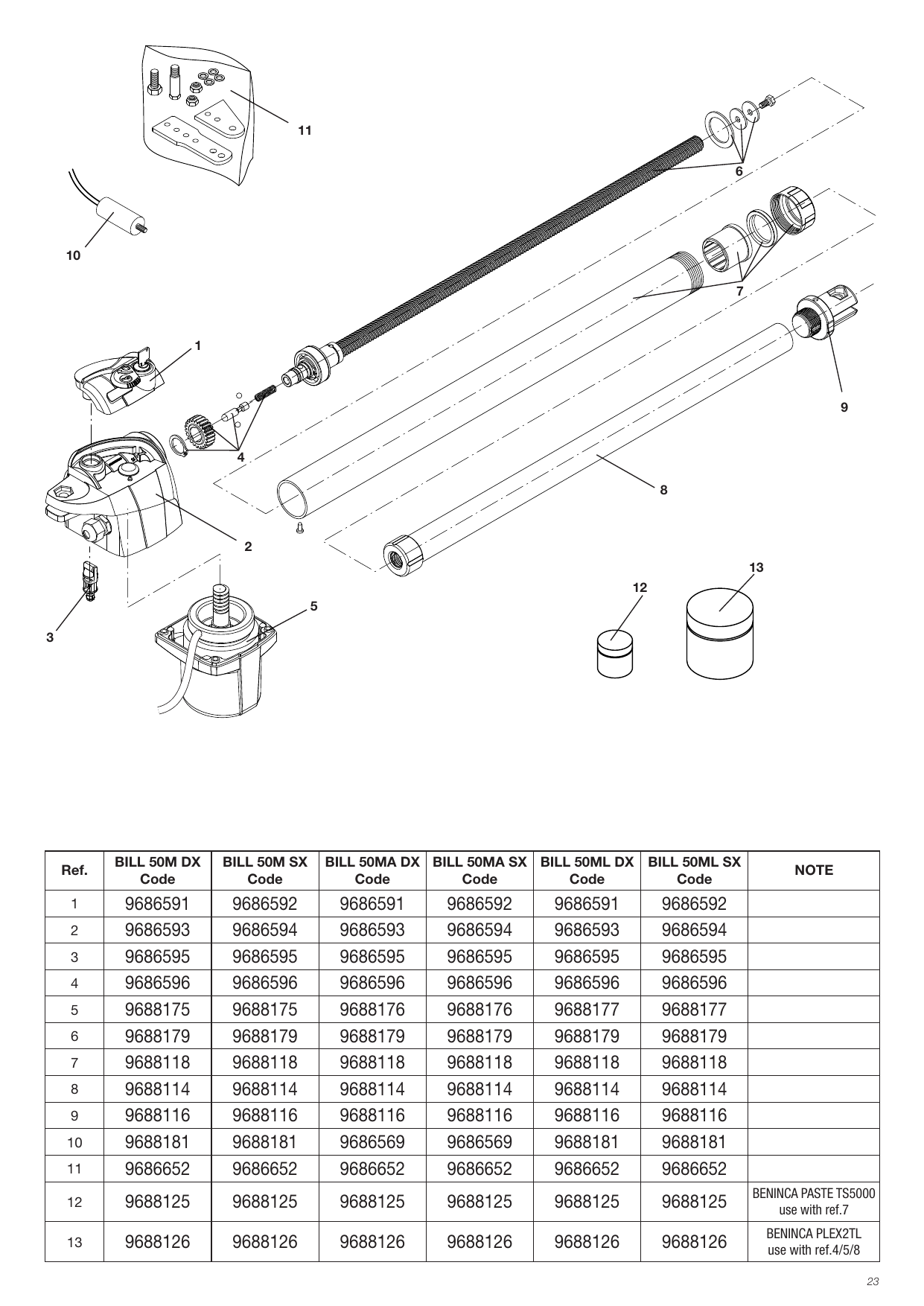

Parti di ricambio / Spare parts

Codici dei ricambi per le diverse versioni

Ref.	BILL 50M DX	BILL 50M SX	BILL 50MA DX	BILL 50MA SX	BILL 50ML DX	BILL 50ML SX	NOTE
1	9686591	9686592	9686591	9686592	9686591	9686592
2	9686593	9686594	9686593	9686594	9686593	9686594
3	9686595	9686595	9686595	9686595	9686595	9686595
4	9686596	9686596	9686596	9686596	9686596	9686596
5	9688175	9688175	9688176	9688176	9688177	9688177
6	9688179	9688179	9688179	9688179	9688179	9688179
7	9688118	9688118	9688118	9688118	9688118	9688118
8	9688114	9688114	9688114	9688114	9688114	9688114
9	9688116	9688116	9688116	9688116	9688116	9688116
10	9688181	9688181	9686569	9686569	9688181	9688181
11	9686652	9686652	9686652	9686652	9686652	9686652
12	9688125	9688125	9688125	9688125	9688125	9688125	BENINCA PASTE TS5000 — use with ref.7
13	9688126	9688126	9688126	9688126	9688126	9688126	BENINCA PLEX2TL — use with ref.4/5/8

AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728
