Notice APRIMATIC G1PRO

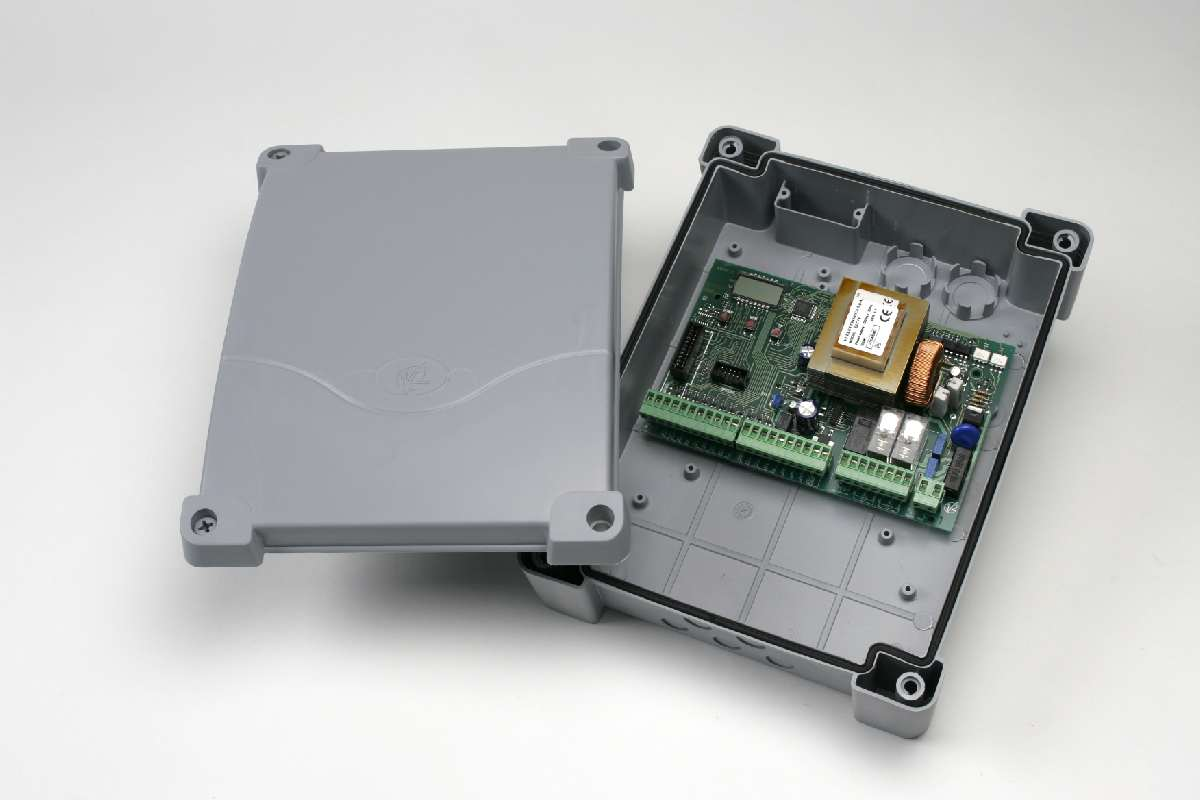

Armoire de commande G1 PRO — Notice de mise en service

Version 21-11-05

Sommaire

• Caractéristiques techniques
• Raccordement aux borniers
• Modification des paramètres
• Erreurs de fonctionnement
• Tableau des fonctions paramétrables
• Détail des fonctions programmables

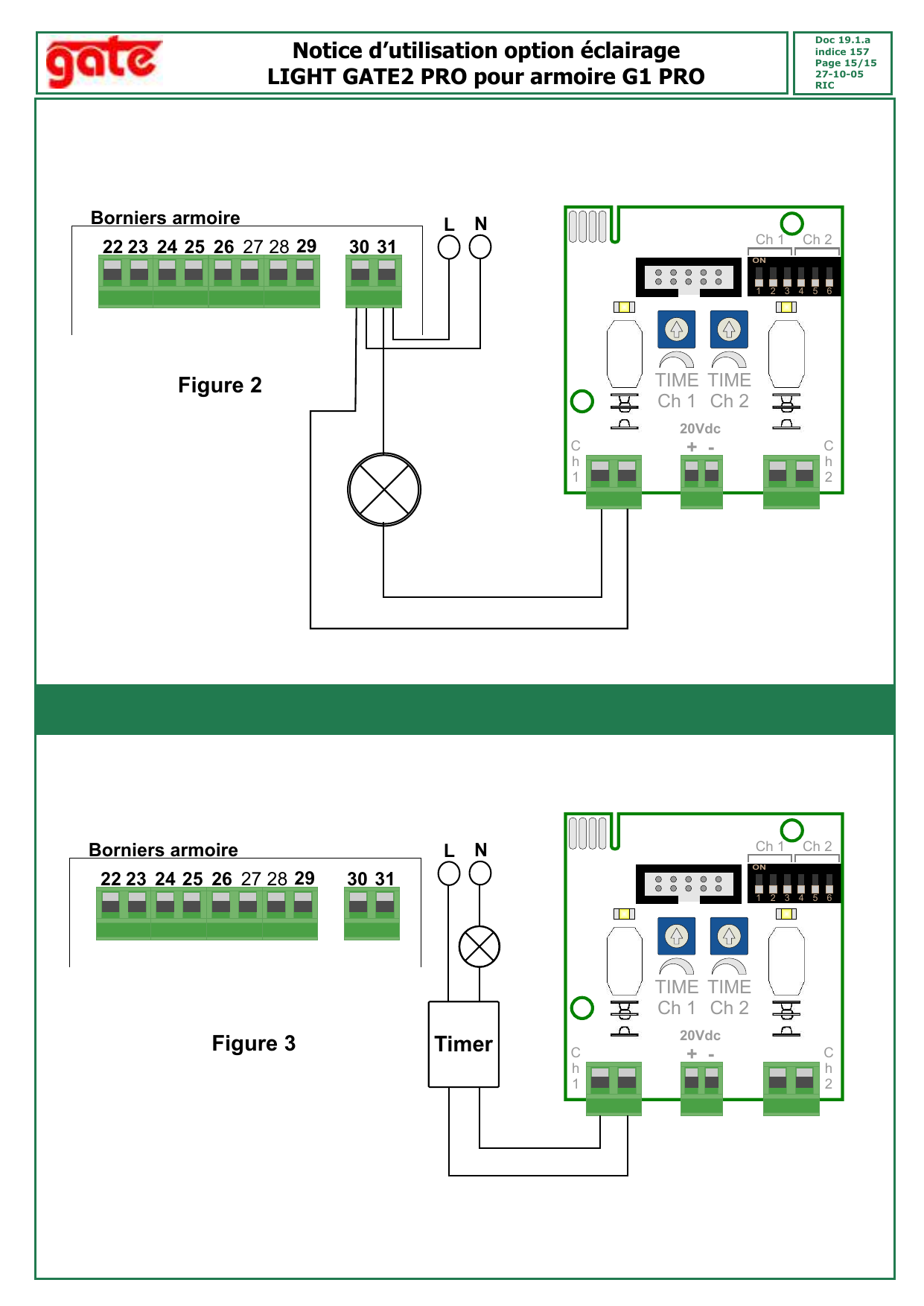

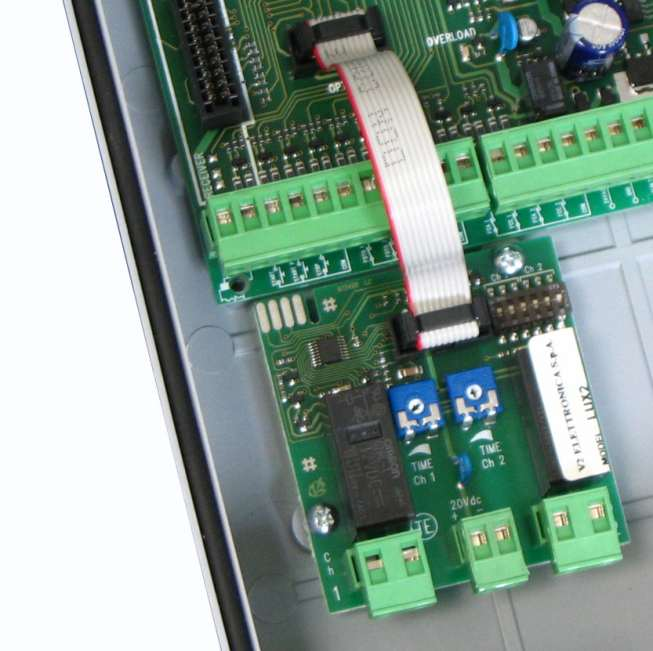

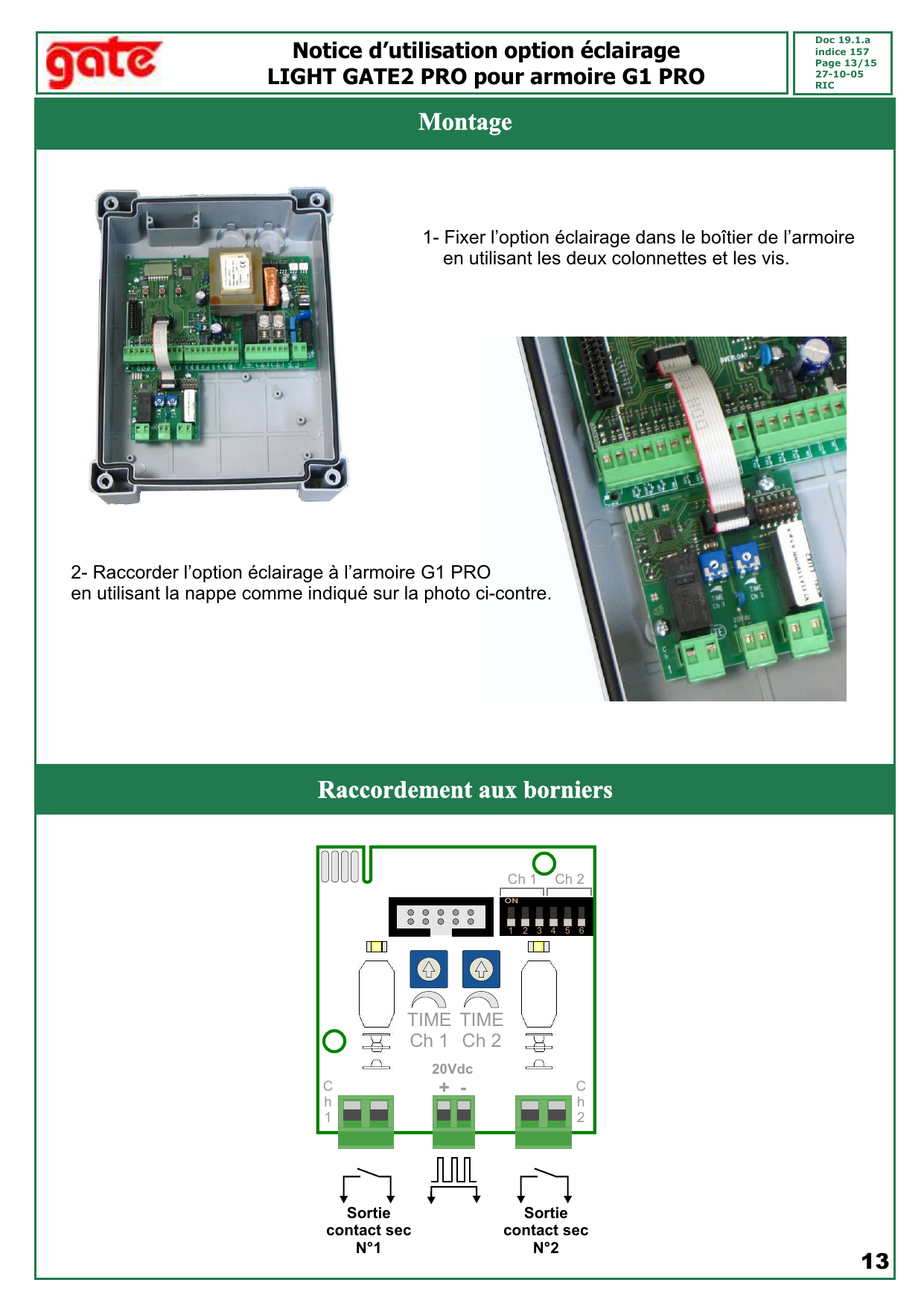

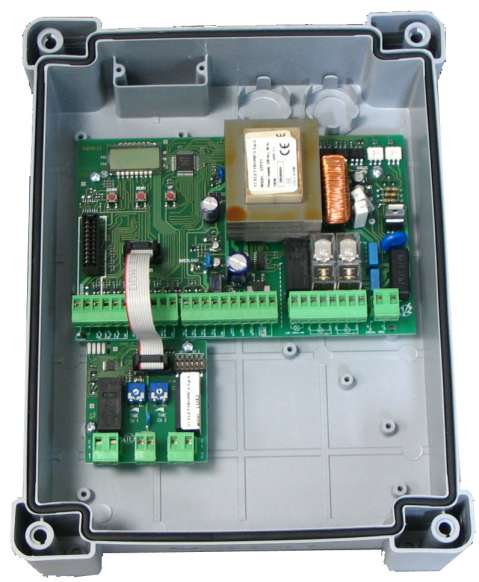

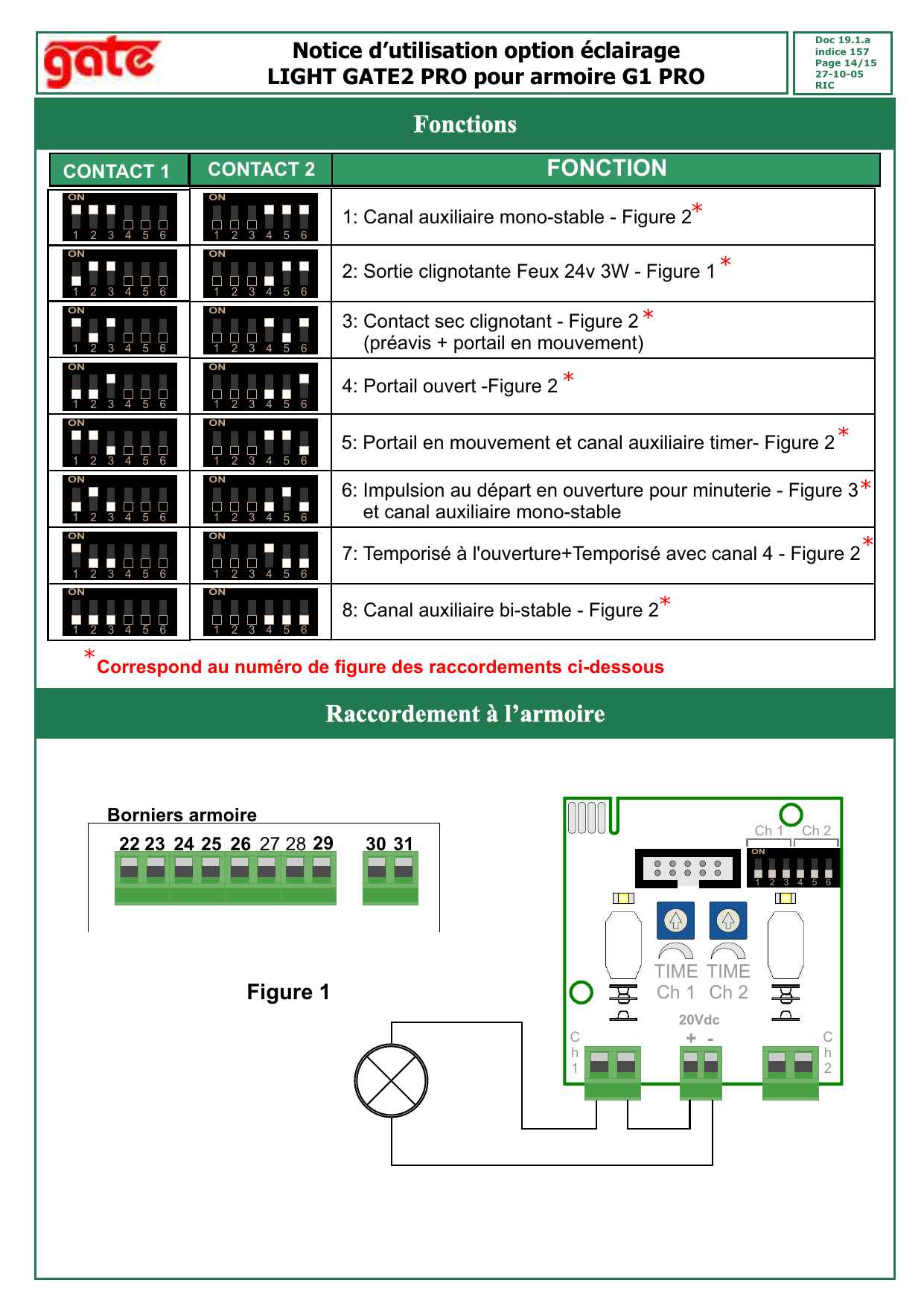

• Option éclairage LIGHT GATE2 PRO

Caractéristiques techniques

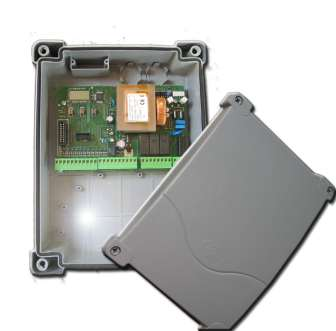

Caractéristiques techniques G1 PRO

Alimentation	230 Vac
Température de fonctionnement	-10 à 60 °C
Dimension du coffret	275 x 210 x 100 mm
Charge maxi par moteur	700 W
Charge maxi sur 24 V	10 W
Poids	1600 g
Indice de protection	IP 55

Vue générale

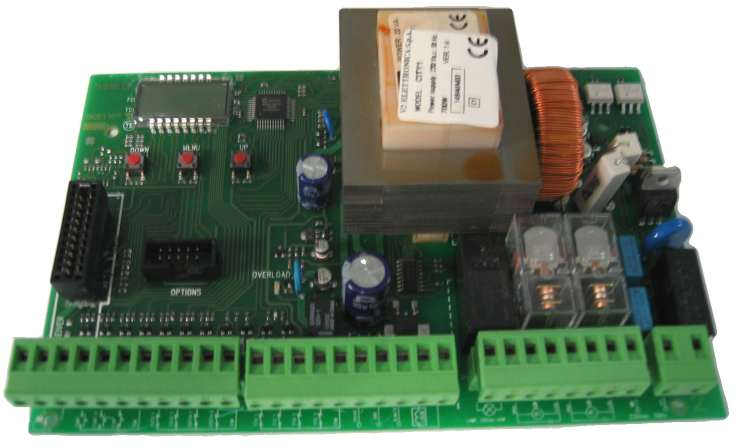

Repérage des principaux éléments de la carte :

• Afficheur LCD pour visualisation des entrées et des paramètres de programmation
• Boutons de programmation
• Fiche femelle pour embrochage du récepteur
• MAINS : LED sous tension
• F3 : Fusible 5A retardé (alimentation 230 V)
• Borniers débrochables
• LED de surcharge ou de court-circuit (OVERLOAD) sur circuit 24 V

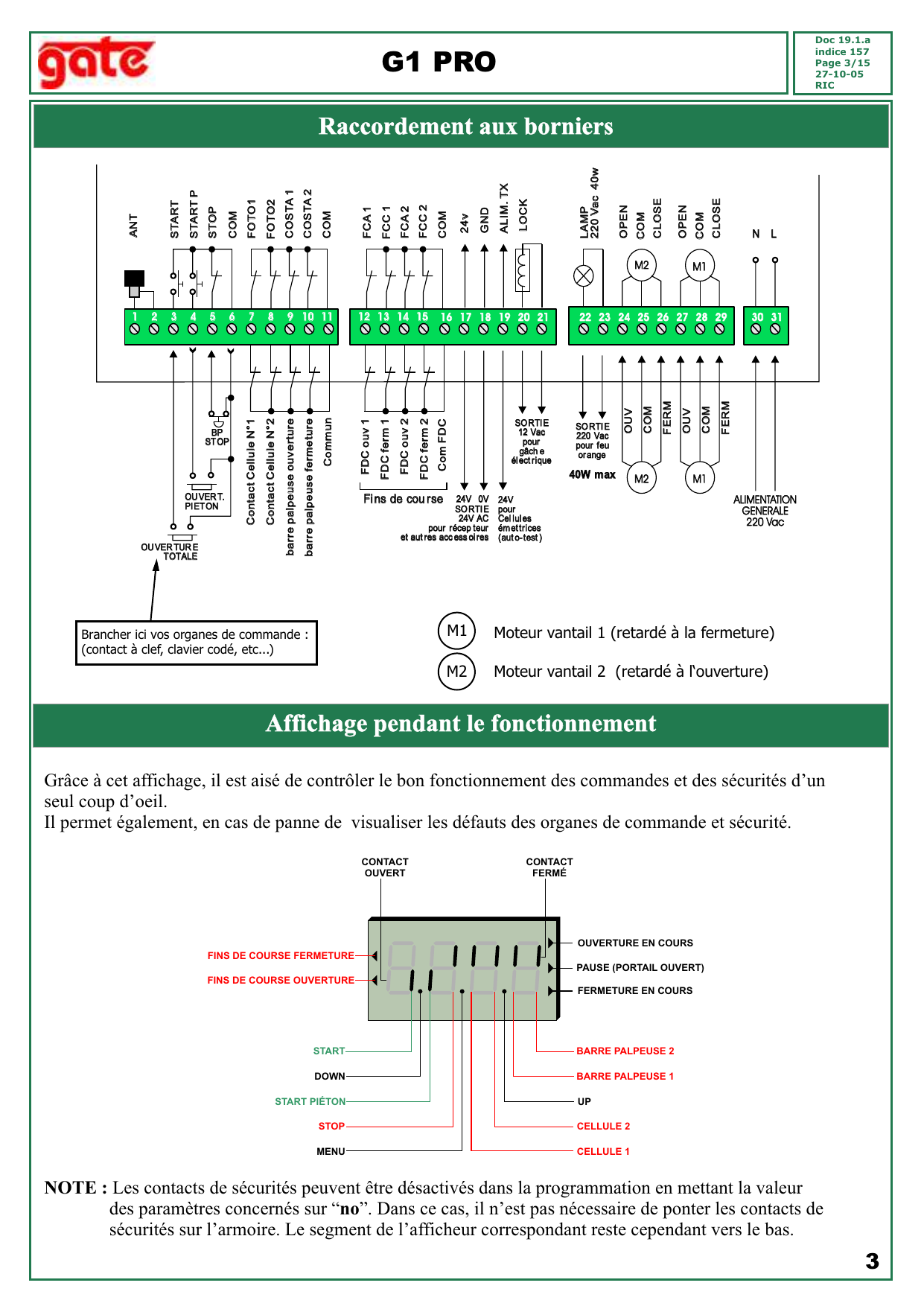

Raccordement aux borniers

Bornes principales :

• Bornes 1 à 11 : ANT (antenne), START, START P, STOP, COM, FOTO1, FOTO2, COSTA 1 (barre palpeuse ouverture), COSTA 2 (barre palpeuse fermeture), COM
• Bornes 12 à 21 : FCA1 (FDC ouv 1), FCC1 (FDC ferm 1), FCA2 (FDC ouv 2), FCC2 (FDC ferm 2), COM FDC (commun fins de course), sortie 24V AC pour récepteur et accessoires (24V / 0V), alimentation TX cellules émettrices auto-test (GND / 24V), LOCK (sortie 12 Vac pour gâche électrique)
• Bornes 22 à 23 : LAMP — sortie 220 Vac pour feu orange (40 W max)
• Bornes 24 à 26 : moteur M2 (OPEN / COM / CLOSE) — retardé à l'ouverture
• Bornes 27 à 29 : moteur M1 (OPEN / COM / CLOSE) — retardé à la fermeture
• Bornes 30 à 31 : alimentation générale 220 Vac (L / N)

• M1 : Moteur vantail 1 (retardé à la fermeture)
• M2 : Moteur vantail 2 (retardé à l'ouverture)

Brancher les organes de commande (contact à clef, clavier codé, etc.) sur l'entrée OUVERTURE TOTALE / OUVERTURE PIÉTON.

Affichage pendant le fonctionnement

Grâce à cet affichage, il est aisé de contrôler le bon fonctionnement des commandes et des sécurités d'un seul coup d'œil. Il permet également, en cas de panne, de visualiser les défauts des organes de commande et de sécurité.

Les segments de l'afficheur indiquent l'état des contacts : contact ouvert / contact fermé. Sont visualisés : fins de course fermeture et ouverture, ouverture en cours, pause (portail ouvert), fermeture en cours, START, START piéton, STOP, MENU, UP, DOWN, barres palpeuses 1 et 2, cellules 1 et 2.

Choix de la programmation usine en fonction du type de portail

La centrale alimentée, l'écran affiche l'état des contacts.

1. Appuyer pendant 3 secondes sur la touche MENU, jusqu'à ce que l'écran affiche la mention « DEF ». Le paramètre DEF permet de choisir une programmation par défaut pour un portail coulissant SCor ou un portail battant AntE (les valeurs par défaut pour ces 2 applications sont indiquées à droite du tableau récapitulatif des fonctions).
2. Appuyer à nouveau sur MENU afin d'entrer dans la fonction… « NO » s'affiche.
3. À l'aide de la touche DOWN, choisir AntE pour charger les valeurs par défaut adaptées à un portail battant, Scor pour un portail coulissant, ou no pour garder les valeurs actuelles.
4. Appuyer sur MENU afin de valider le choix.
5. La centrale est prête à l'emploi avec les paramètres d'usine.

Modification des paramètres

1. Pour entrer en programmation, maintenir appuyé le bouton MENU pendant 3 secondes. L'afficheur doit afficher le premier paramètre DEF.
2. Pour passer au paramètre suivant, appuyer sur DOWN.
3. Si vous voulez modifier ce paramètre, appuyer sur MENU, l'afficheur indique la valeur du paramètre.
4. Pour modifier cette valeur, appuyer sur UP ou DOWN.
5. Valider avec la touche MENU.
6. Programmer tous les paramètres de cette façon.
7. Une fois tous les réglages effectués, aller jusqu'au paramètre Fine et choisir Si pour enregistrer toutes les modifications et sortir de programmation.

Important

Pendant le fonctionnement (lorsque l'afficheur indique l'état des contacts) :

• Une pression sur la touche UP correspond à la commande « START ».
• Une pression sur la touche DOWN correspond à la commande « START PIÉTON ».

Il est ainsi possible d'effectuer simplement les essais et la mise au point.

Messages d'erreur

La LED MAINS ne s'allume pas

Cela signifie que l'armoire G1 PRO est hors tension.

1. Avant d'intervenir sur l'armoire, s'assurer que le disjoncteur de l'installation soit coupé.
2. Vérifier que la tension d'alimentation en amont soit suffisante pour alimenter l'armoire.
3. Contrôler le fusible.

La LED OVERLOAD est allumée

Cela signifie qu'une surcharge est présente sur la sortie 24 V.

1. Enlever le bornier débrochable contenant les bornes 12 à 21 jusqu'à ce que la LED OVERLOAD s'éteigne.
2. Éliminer la cause de cette surcharge.
3. Remettre le bornier débrochable et s'assurer que la LED OVERLOAD ne s'allume pas.

Erreur 1 (Err1)

À la sortie de programmation, l'afficheur indique Err1. Cela signifie que la valeur des paramètres modifiée n'a pas pu être enregistrée. Dans ce cas, retourner l'armoire G1 PRO chez le fabricant pour une réparation.

Erreur 2 (Err2)

Quand on donne un ordre de commande, le portail ne s'ouvre pas et l'afficheur indique Err2. Cela signifie qu'une erreur de câblage sur les sorties moteur est présente. Avant de retourner la carte chez le fabricant, s'assurer que les moteurs sont bien raccordés. Si le moteur 2 n'est pas utilisé, s'assurer que les paramètres de programmation le concernant (t.AP2 et t.Ch2) soient programmés à 0. Si les fins de course des moteurs ne sont pas raccordés sur l'armoire, programmer la fonction FC.En sur « NO ».

Erreur 3 (Err3)

Quand on donne un ordre de commande, le portail ne s'ouvre pas et l'afficheur indique Err3. Cela signifie que le test des photocellules a échoué.

1. S'assurer qu'aucun obstacle a coupé le faisceau des cellules au moment où l'ordre de commande est donné.
2. S'assurer que les cellules soient bien alimentées et fonctionnent.
3. S'assurer que chaque cellule émettrice est bien alimentée par les bornes 18 et 19 (alim. TX).
4. S'assurer que les entrées cellules qui ne sont pas utilisées sont désactivées dans la programmation (Fot1 et/ou Fot2 sur « no »).

Erreur 4 (Err4)

Après 3 secondes d'ouverture, le portail se ferme et l'afficheur indique Err4. Cela signifie que le fin de course fermeture n'a pas été relâché. S'assurer que les fins de course sont reliés correctement et qu'au moment où le portail part en ouverture, le contact fin de course soit bien libéré.

Erreur 5 (Err5)

Le portail ne s'ouvre pas lorsqu'on donne un ordre de commande et l'afficheur indique Err5. Cela signifie que le test des barres palpeuses a échoué. Il faut s'assurer que le raccordement de l'ampli de la barre palpeuse est correct. Vérifier que les barres palpeuses activées en programmation sont effectivement installées.

Tableau des fonctions paramétrables

Tous les paramètres marqués * doivent obligatoirement être réglés (pour un fonctionnement avec un ou deux moteurs).

Fonctions paramétrables G1 PRO

N°	Fonction	Données	Description	Défaut SCor	Défaut AntE
1	dEF.	no / SCor / AntE	no : ne charge pas les paramètres par défaut (RETOUR) ; SCor : chargement des paramètres par défaut portail coulissant ; AntE : portail battant	no	no
2	t.AP1 *	0.0" ÷ 2.0'	Temps d'ouverture moteur 1	22.5"	22.5"
3	t.AP2 *	0.0" ÷ 2.0'	Temps d'ouverture moteur 2	0.0"	22.5"
4	t.APP	0.0" ÷ t.AP1	Temps d'ouverture partielle moteur 1	6.0"	6.0"
5	t.Ch1 *	0.0" ÷ 2.0'	Temps de fermeture moteur 1	23.5"	23.5"
6	t.Ch2 *	0.0" ÷ 2.0'	Temps de fermeture moteur 2	0.0"	23.5"
7	t.ChP	0.0" ÷ t.Ch1	Temps de fermeture partielle moteur 1	7.0"	7.0"
7b	t.C2P	0.0" ÷ t.Ch1	Temps de fermeture moteur 2 en fin de fermeture partielle	no	2,0"
8	r.AP	0.0" ÷ 2.0'	Temps de retard du moteur 2 à l'ouverture	1.0"	1.0"
9	r.Ch	0.0" ÷ 2.0'	Temps de retard du moteur 1 à la fermeture	3.0"	3.0"
10	t.Ser *	0.5" ÷ 3.0" / no	Temps de fonctionnement total de la serrure électrique (no = serrure non excitée)	no	2.0"
11	t.ASE *	0.0" ÷ 2.0'	Temps de fonctionnement serrure avant le départ du moteur	0.0"	1.0"
12	t.inv *	0.5" ÷ 3.0" / no	Temps de coup de bélier (no = désactivé)	no	no
13	t.PrE	0.5" ÷ 2.0' / no	Temps de préavis du feu orange (no = désactivé)	1.0"	1.0"
14	Pot1	30 ÷ 100%	Puissance moteur 1	60	60
15	Pot2	30 ÷ 100%	Puissance moteur 2	—	60
16	SPUn *	no / Si	Démarrage rapide	no	Si
17	t.P.So *	0.5" ÷ 3.0" / no	Temps de départ en petite vitesse (no = désactivé)	1.5"	no
18	t.raL *	0.5" ÷ 22.5" / no	Temps de ralentissement (no = désactivé)	2.0"	2.0"
19	t.CVE *	0.0" ÷ 3.0"	Durée fermeture rapide après ralentissement en fermeture	0.0"	1.0"
20	St.AP	no / ChiU / PAUS	Commande « START » pendant l'ouverture : no = inactive ; ChiU = fermeture ; PAUS = arrêt du portail	PAUS	PAUS
21	St.Ch	Stop / APEr	Commande « START » pendant la fermeture : Stop = arrêt ; APEr = réouverture	StoP	StoP
22	St.PA	no / ChiU	Commande pendant la pause (portail non fermé) : no = inactive ; ChiU = fermeture	ChiU	ChiU
23	SPAP	no / ChiU / PAUS	Commande ouverture piéton pendant l'ouverture piéton : no = inactive ; ChiU = referme ; PAUS = pause	PAUS	PAUS
24	Ch.AU *	no / 0.5" ÷ 20.0'	Fermeture automatique : no = semi-auto ; valeur = refermeture après temps préréglé	no	no
25	Ch.tr	no / 0.5" ÷ 20.0'	En mode auto, temps de pause écourté si passage devant cellule	no	no
25b	PA.tr *	no / si	En mode auto, fermeture immédiate après passage devant cellule	no	no
26	LP.PA	no / Si	Clignotant actif lorsque le portail est ouvert (bornes 22-23)	no	no
27	Strt *	StAn / AP.CH / PrES / oroL	Mode de fonctionnement des entrées de commande : standard / commandes séparées / homme présent / horloge	StAn	StAn
28	StoP	no / invE / ProS	Fonctionnement de l'entrée STOP : no = désactivée ; invE = sens inverse au START suivant ; ProS = continue au START suivant	no	no
29	Fot 1 *	APCh / no	Fonctionnement entrée photocellule 1 : active en ouverture/fermeture ou désactivé	APCH	no
30	Fot 2 *	CFCh / no / Ch	Fonctionnement entrée photocellule 2 : active fermeture + portail arrêté / désactivé / active uniquement en fermeture	CFCh	CFCh
31	Ft.tE *	no / FT.Co / CoSt / Foto	Programmation des autotests : aucun / cellules + barres palpeuses / barres palpeuses / cellules	no	no
32	ShAd *	no / F.ShA / i.ShA	Zone d'ombre de la photocellule 2 : désactivée / temps supérieur / temps inférieur de désactivation FOTO2	no	no
33	CoS1 *	no / Si	Entrée barre palpeuse 1 (barre palpeuse fixe)	no	no
34	CoS2 *	no / Si	Entrée barre palpeuse 2 (barre palpeuse mobile)	no	no
35	FC.En *	no / Si	Entrées des butées de fin de course	Si	no
36	t.inA *	0 ÷ 8	Temps maximum d'inactivité du portail (heures)	0	0
37	ASM *	0 ÷ 3"	Temps de fonctionnement supplémentaire après inversion	0,5"	0,5"
38	SEnS *	0 ÷ 10	Niveau du capteur d'obstacles	5	5
39	Cont *	tot / Serv	Affichage des compteurs : nombre total de cycles / nombre de cycles avant demande d'entretien	tot	tot
40	APPr *	no / Go	Apprentissage automatique des temps de travail (Go = démarrage de la procédure)	no	no
41	FinE *	no / Si	Fin de la programmation / validation : no = retour ; Si = sortie en mémorisant les paramètres	no	no

Index des fonctions

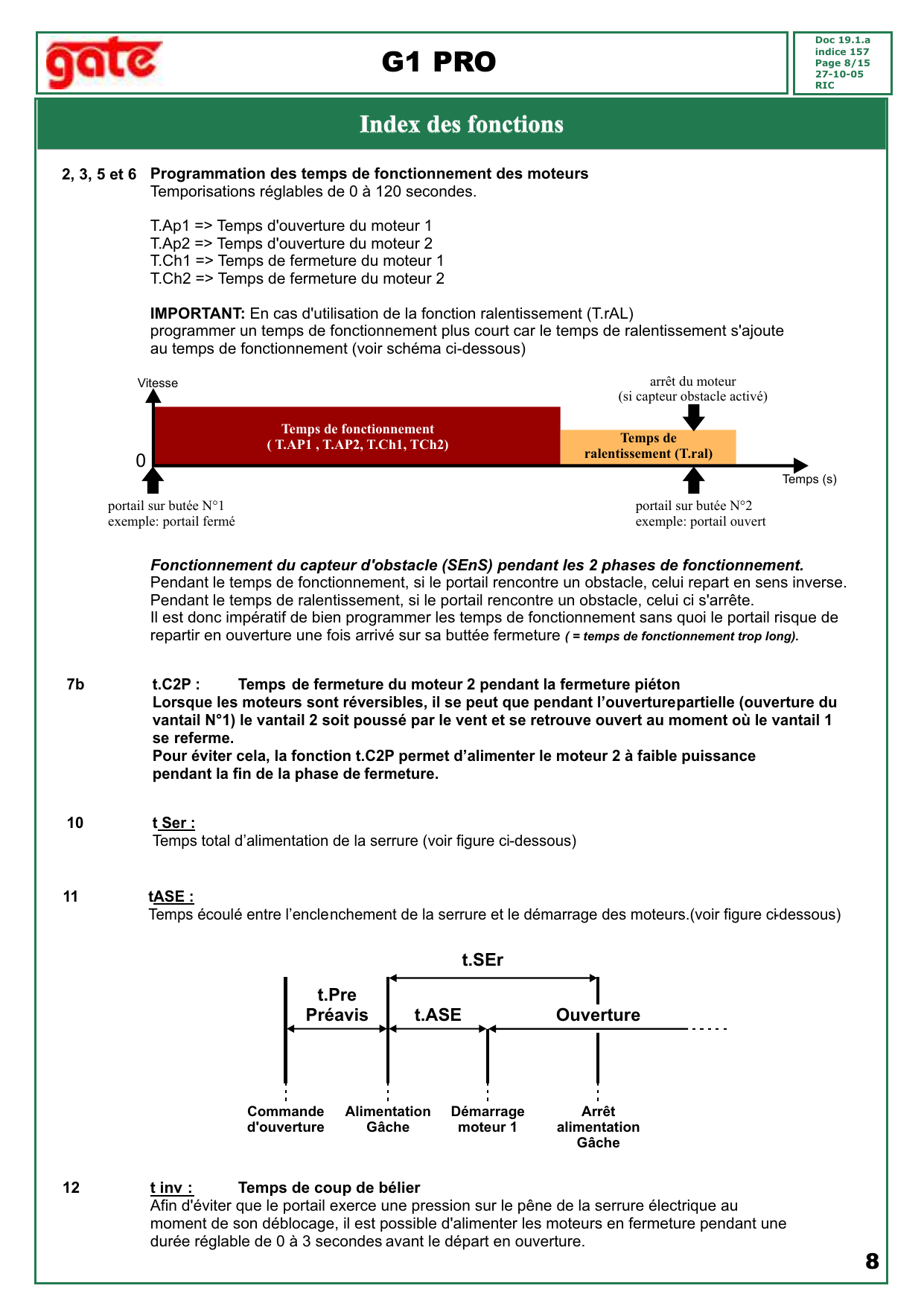

2, 3, 5 et 6 — Programmation des temps de fonctionnement des moteurs

Temporisations réglables de 0 à 120 secondes :

• T.Ap1 : Temps d'ouverture du moteur 1
• T.Ap2 : Temps d'ouverture du moteur 2
• T.Ch1 : Temps de fermeture du moteur 1
• T.Ch2 : Temps de fermeture du moteur 2

Fonctionnement du capteur d'obstacle (SEnS) pendant les 2 phases : Pendant le temps de fonctionnement, si le portail rencontre un obstacle, il repart en sens inverse. Pendant le temps de ralentissement, si le portail rencontre un obstacle, il s'arrête. Il est donc impératif de bien programmer les temps de fonctionnement sans quoi le portail risque de repartir en ouverture une fois arrivé sur sa butée fermeture (temps de fonctionnement trop long).

7b — t.C2P : Temps de fermeture du moteur 2 pendant la fermeture piéton

Lorsque les moteurs sont réversibles, il se peut que pendant l'ouverture partielle (ouverture du vantail N°1) le vantail 2 soit poussé par le vent et se retrouve ouvert au moment où le vantail 1 se referme. Pour éviter cela, la fonction t.C2P permet d'alimenter le moteur 2 à faible puissance pendant la fin de la phase de fermeture.

10 — t.Ser : Temps total d'alimentation de la serrure

Temps total d'alimentation de la serrure.

11 — t.ASE : Temps avant démarrage des moteurs

Temps écoulé entre l'enclenchement de la serrure et le démarrage des moteurs.

12 — t.inv : Temps de coup de bélier

Afin d'éviter que le portail exerce une pression sur le pêne de la serrure électrique au moment de son déblocage, il est possible d'alimenter les moteurs en fermeture pendant une durée réglable de 0 à 3 secondes avant le départ en ouverture.

16 — SPUn : Démarrage pleine puissance

Fonction qui permet le démarrage des moteurs à 100 % de puissance pendant les 2 premières secondes. La puissance revient ensuite au réglage de couple POT1 et POT2.

17 — t.Pso : Démarrage petite vitesse

Les mouvements de chaque moteur seront précédés par une phase ralentie pendant la durée préréglée de 0 à 3 secondes. (Dans ce cas il faut désactiver la fonction SPUn.)

18 — t.raL : Temps de ralentissement des moteurs à l'ouverture et à la fermeture

Ce temps vient s'ajouter aux temps de fonctionnement précédemment programmés (voir paramètre 2).

19 — t.CvE : Temps de fermeture à grande vitesse après ralentissement en fermeture

Lorsque le ralentissement est activé en fin de fermeture, il est possible que la vitesse du portail ne soit pas suffisante pour enclencher la serrure électrique. Pour cette raison, après la phase de ralentissement, il est possible de fermer le portail à pleine puissance pour un temps réglable de 0 à 2 minutes.

24 — Ch.AU : Fermeture automatique

• No : pas de refermeture automatique (mode semi-automatique).
• t.PAU : refermeture automatique. Appuyer encore une fois sur MENU afin de régler la valeur du temps de pause avant refermeture (de 0 s à 20 minutes).

25 — Ch.tr : En mode automatique, temps de pause après passage devant cellule

• No : fonction inactive.
• 0,5 à 20" : en cours de cycle, après un passage devant les cellules, le portail se refermera après le temps réglé ici.

25b — PA.tr : En mode automatique, fermeture immédiate après passage devant cellule

• No : fonction inactive.
• Si : si un véhicule passe devant les cellules, alors que le portail est en cours d'ouverture, une fois la cellule libérée, le portail arrête de s'ouvrir puis se referme après le temps de pause réglé en Ch.tr.

27 — Strt : Mode de fonctionnement des entrées de commande

• StAn : fonctionnement standard, l'entrée Start provoque l'ouverture ou la fermeture totale et l'entrée Start.P provoque l'ouverture ou la fermeture partielle (piéton), suivant la configuration des menus relatifs.
• AP.CH : l'entrée START provoque uniquement l'ouverture et l'entrée START.P provoque uniquement la fermeture.
• PrES : fonctionnement « homme mort ». Le maintien de la commande START provoque l'ouverture forcée, le maintien de la commande START.P provoque la fermeture forcée. Les sécurités sont quand même actives.
• oroL : fonctionnement avec contact horloge. Afin de maintenir le portail ouvert à certaines heures de la journée, activer la refermeture automatique et raccorder le contact d'une horloge programmable sur l'entrée START ou START.P. Le portail restera ouvert pendant toute la durée où le contact de l'horloge sera fermé.

29 — Fot 1 : Fonctionnement de l'entrée photocellule 1

• No : désactivée.
• APCh : activée en fermeture et en ouverture. L'entrée Foto1 arrête le mouvement du portail ; une fois que la cellule n'est plus occultée, le portail part en ouverture. Lorsque le portail est à l'arrêt, l'entrée Foto1 empêche toute commande d'ouverture.

30 — Fot 2 : Fonctionnement de l'entrée photocellule 2

• No : désactivée.
• CFCh : l'entrée cellule 2 provoque l'inversion de sens pendant la fermeture et empêche la commande d'ouverture lorsque le portail est à l'arrêt.
• Ch : l'entrée cellule 2 est active uniquement en fermeture et provoque l'inversion de sens.

31 — Ft.tE : Autotest des cellules de sécurité

• No : pas d'autotest.
• Si : au départ de chaque cycle, l'armoire de commande coupe l'alimentation des cellules pendant une seconde et vérifie que leur contact passe de l'état fermé à l'état ouvert. Si à ce moment-là, un des contacts des cellules déclarées reste fermé, l'armoire de commande stoppe le cycle, l'afficheur indique « Err 3 » et le clignotant reste allumé.

32 — ShAd : Zone d'inactivité de la cellule 2 à la fermeture

Dans certaines installations il est possible que le battant du portail passe devant les photocellules, en interrompant le rayon. Dans ce cas le portail ne peut pas compléter le cycle de fermeture. Avec cette fonction il est possible de désactiver temporairement la cellule 2 de façon à permettre le passage du battant.

Le trajet du portail pendant lequel la cellule 2 n'est pas prise en compte est mesuré en secondes à partir du début de la fermeture du battant 1 en partant à la position d'ouverture maximum.

Pour configurer les limites de la zone d'ombre : avec la fonction désactivée, ouvrir complètement le portail puis activer la fermeture. Mesurer au bout de combien de secondes l'entrée cellule est activée puis désactivée et programmer le premier temps dans le paramètre i.ShA et le second dans le paramètre F.ShA. Dans le temps compris entre i.ShA et F.ShA les photocellules (FOTO2) ne seront pas prises en compte pendant la phase de fermeture.

33 — CoS1 : Entrée barre palpeuse N°1

• No : l'entrée CoS1 est inactive.
• Si : l'entrée barre palpeuse N°1 est active en ouverture et fermeture. Son intervention pendant la fermeture provoque l'arrêt du cycle (ou la refermeture après le temps de pause si la refermeture automatique est programmée). Son intervention pendant l'ouverture provoque l'inversion du sens pendant 3 sec, puis l'arrêt du cycle.

34 — CoS2 : Entrée barre palpeuse N°2

• No : l'entrée CoS2 est inactive.
• Si : l'entrée barre palpeuse N°2 est active en ouverture et fermeture. Son intervention en ouverture provoque l'arrêt du cycle. Son intervention pendant la fermeture provoque l'inversion du sens pendant 3 sec, puis l'arrêt du cycle (ou la refermeture après le temps de pause si la refermeture automatique est programmée).

35 — FC.En : Activation des entrées fin de course

La centrale G1 PRO permet le raccordement de quatre butées de fin de course mécaniques (contact NF) qui sont activées par le mouvement des portails et qui indiquent à la centrale que chaque battant a atteint la position de complète ouverture ou fermeture.

• No : les entrées fin de course ne sont pas prises en compte.
• Si : les entrées fin de course sont prises en compte.

36 — t.inA : Temps maximum d'inactivité des moteurs

Ce menu permet le réglage du temps maximum d'inactivité du portail de 1 à 8 heures. Si on règle cette valeur sur 0, la fonction est inactive. Certains types d'opérateurs (surtout hydrauliques) ont tendance à se relâcher après un certain nombre d'heures d'inactivité et à compromettre l'efficacité de la fermeture mécanique du portail. Si le portail reste inactif en position fermée pour un temps supérieur à celui réglé, l'armoire de commande alimentera les moteurs en fermeture pendant 10 secondes, dans le but de rétablir une fermeture efficace.

37 — ASM : Temps de fonctionnement supplémentaire en cas d'inversion

Si l'intervention d'une sécurité provoque l'inversion du mouvement, le temps d'inversion sera identique au temps écoulé dans le sens initial + la temporisation t.AAS.

• No : pas de temps supplémentaire.
• t.AAS : active la temporisation supplémentaire. Appuyer une nouvelle fois sur MENU pour régler la valeur de la temporisation.

38 — SEnS : Sensibilité du capteur d'obstacles

Ce menu permet le réglage de la sensibilité du capteur d'obstacles sur 10 niveaux, de 1 à 10. Si la valeur 0 a été réglée les capteurs sont désactivés. La centrale règle automatiquement le capteur sur le meilleur niveau selon la puissance réglée pour chaque moteur. Si vous considérez que l'intervention de sécurité n'est pas assez rapide vous pouvez augmenter légèrement le niveau de sensibilité. Si le portail s'arrête même en absence d'obstacle, diminuer légèrement le niveau de sensibilité.

En cas de détection d'un obstacle, l'armoire de commande inverse le sens de fonctionnement des moteurs pendant 2 secondes puis arrête le cycle. Si la fermeture automatique est activée et qu'une détection d'obstacle intervient lors de la fermeture, l'armoire de commande inverse le sens de fonctionnement pendant 2 secondes puis repart en fermeture après le temps de pause réglé en Ch.AU. Dans ce cas, si lors d'une même fermeture il y a 4 détections d'obstacle, l'armoire de commande arrête le cycle.

Nota : Pendant la phase de ralentissement, une détection d'obstacle provoque l'arrêt du moteur.

39 — Cont : Affichage des compteurs et demande de maintenance

Ce menu permet d'afficher le nombre de cycles de fonctionnement effectués par l'automatisme et d'afficher une valeur limite qui signale à l'utilisateur la nécessité d'effectuer un entretien sur l'automatisme.

• tot : nombre total de cycles effectués (l'afficheur indique le nombre de milliers de cycles, appuyer sur la touche DOWN pour afficher les unités).
• Serv : nombre de cycles avant la prochaine demande d'entretien. Cette fonction est désactivée par défaut. En appuyant sur la touche UP, l'afficheur indique -01.0 correspondant à un compte à rebours de 1000 cycles après lesquels la G1 PRO signalera à l'utilisateur final la demande d'entretien en ajoutant 5 secondes de préavis avant chaque départ. Configurer la valeur souhaitée et appuyer sur la touche MENU pour confirmer. Après avoir effectué l'entretien il faut encore une fois présélectionner le menu relatif à l'entretien Serv. La G1 PRO continuera à signaler la demande d'entretien jusqu'à ce que ce paramètre soit visualisé.

40 — APPr : Apprentissage automatique des temps de travail

Portail à un seul battant

1. Fermer totalement le vantail.
2. Aller sur le paramètre APPr, choisir « Go » et appuyer sur MENU… (le vantail part en ouverture).
3. Une fois le vantail arrivé sur la butée ouverture, appuyer sur « START ».
4. Le vantail s'arrête puis repart en fermeture.
5. Une fois le vantail arrivé en position fermée, appuyer de nouveau sur « START ».
6. L'apprentissage est terminé, l'armoire de commande sort toute seule de programmation. (Tous les paramètres modifiés sont mémorisés.)

Portail à deux battants

1. Fermer totalement les deux vantaux.
2. Aller sur le paramètre APPr, choisir « Go » et appuyer sur MENU. Le vantail N°1 part en ouverture suivi du vantail N°2.
3. Une fois le vantail N°1 arrivé en butée ouverture, appuyer une première fois sur « START » (le vantail N°1 s'arrête). Quand le vantail N°2 arrive en butée ouverture, appuyer une seconde fois sur « START » (le vantail N°2 s'arrête).
4. Le vantail N°2 part en fermeture suivi du vantail N°1.
5. Une fois le vantail N°2 arrivé en position fermée, appuyer une première fois sur « START » (le vantail N°2 s'arrête). Quand le vantail N°1 est arrivé en position fermée, appuyer une seconde fois sur « START » (le vantail N°1 s'arrête).
6. L'apprentissage est terminé, l'armoire de commande sort toute seule de programmation. (Tous les paramètres modifiés sont mémorisés.)

41 — FinE : Sortie du mode programmation / Validation des modifications

• No : retour en programmation.
• Si : validation des modifications et sortie du mode programmation.

Option éclairage LIGHT GATE2 PRO pour armoire G1 PRO

Montage

1. Fixer l'option éclairage dans le boîtier de l'armoire en utilisant les deux colonnettes et les vis.
2. Raccorder l'option éclairage à l'armoire G1 PRO en utilisant la nappe comme indiqué sur la photo.

Raccordement aux borniers

La carte LIGHT GATE2 PRO comporte deux canaux à contact sec :

• Ch 1 : sortie contact sec N°1 (réglage TIME Ch 1)
• Ch 2 : sortie contact sec N°2 (réglage TIME Ch 2)
• Alimentation 20 Vdc (+ / -)
• Dip-switches 1 à 6 (ON) pour Ch 1 et Ch 2

Fonctions et configuration des dip-switches

Fonctions configurables par dip-switches (Contact 1 / Contact 2)

N°	Fonction	Figure de raccordement
1	Canal auxiliaire mono-stable	Figure 2
2	Sortie clignotante Feux 24 V 3 W	Figure 1
3	Contact sec clignotant (préavis + portail en mouvement)	Figure 2
4	Portail ouvert	Figure 2
5	Portail en mouvement et canal auxiliaire timer	Figure 2
6	Impulsion au départ en ouverture pour minuterie et canal auxiliaire mono-stable	Figure 3
7	Temporisé à l'ouverture + temporisé avec canal 4	Figure 2
8	Canal auxiliaire bi-stable	Figure 2

Raccordement à l'armoire

Figure 1 — Sortie clignotante Feux 24 V

Figure 2 — Raccordement avec alimentation L/N

Figure 3 — Raccordement avec timer
