Notice ABLE LN LARGE 24

Conseils importants

L'automation doit être réalisée conformément aux dispositifs normatifs européens en vigueur :

EN 60204-1, EN 12453, EN 13241-1, EN 12635

• L'installateur doit pourvoir à l'installation d'un dispositif (ex. interrupteur magnétothermique) qui assure la coupure omnipolaire de l'équipement du réseau d'alimentation. La norme requiert une séparation des contacts d'au moins 3 mm pour chaque pôle (EN 60335-1).
• L'enveloppe en plastique de la carte possède une protection IP44, pour la connexion de tubes rigides ou flexibles utiliser des raccordements possédant le même niveau de protection.
• L'installation requiert des compétences en matière d'électricité et mécaniques; doit être faite exclusivement par techniciens qualifiés en mesure de délivrer l'attestation de conformité pour l'installation (Directive 89/392 CEE, - IIA).
• Même l'installation électrique ou on branche l'automatisme doit répondre aux normesen vigueur et être fait à règles de l'art.
• Nous conseillons d'utiliser un poussoir d'urgence à installer près de l'automatisme (branché à l'entrée STOP de l'armoire de commande de façon qui soit possible l'arrêt immédiat du portail en cas de danger.
• Pour une correcte mise en service du système nous conseillons de suivre attentivement les indications fournies par l'association UNAC.
• Ce manuel d'instruction est destiné à des techniciens qualifiés dans le domain des automatismes.
• Aucune des informations contenues dans ce livret pourra être utile pour le particulier.
• Tous operations de maintenance ou programation doivent être faites à travers de techniciens qualifiés.
• Toutes les interventions ou réparations non expressément prévues dans le présent manuel ne sont pas autorisées; Tout usage non prévu peut être source de danger pour les personnes ou les choses.
• Ne pas installer le produit en atmosphère et environnement explosifs: la présence de gaz ou de fumées inflammables constitue un grave danger pour la sécurité.
• Ne pas exécuter de modifications sur aucune partie de l'automatisme ou sur ses accessoires si cela n'est prévu dans le présent manuel.
• Toute autre modification fera déchoir la garantie du produit.
• Les phases d'installation doivent être exécutées en évitant les journées pluvieuses susceptibles d'exposer les cartes électroniques à des pénétrations d'eau nuisibles.
• Toutes les opérations nécessitant l'ouverture des coques de l'automatisme doivent être effectuées avec l'armoire de commande débranchée et faire l'objet d'une signalétique d'avertissement, par exemple: "ATTENTION ENTRETIEN EN COURS".
• Éviter d'exposer l'automatisme à proximité de sources de chaleur et de flammes.
• En cas d'interventions sur interrupteurs automatiques, différentiels ou fusibles, il est nécessaire de déterminer et d'éliminer la panne avant de procéder au rétablissement.
• En cas de panne ne pouvant être résolue en utilisant les renseignements dans le présent Manuel, contactez le service assistance V2.
• V2 décline toute responsabilité concernant le non respect des normes constructives de bonne technique ainsi que des déformations structurales du portail qui pourrait se vérifier durant l'usage.
• V2 se réserve le droit d'apporter d'éventuelles modifications au produit sans préavis.
• Les préposés aux travaux d'installation \ entretien doivent se doter d'équipements de protection individuelle (EPI), tels que: combinaisons de travail, casques, bottes et gants de sécurité.
• La température ambiante de travail doit être celle indiquée dans le tableau des caractéristiques techniques.
• L'automation doit être éteinte immédiatement si toute situation anomale ou de danger a lieu; la panne ou le mauvais fonctionnement doit être signalé immédiatement au dirigeant responsable.
• Tous les avis de sécurité et de danger sur la machine et les équipements doivent être respectés.
• Les actionneurs électromécaniques pour portails ne sont pas destinés à être utilisés par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées, ou sans expérience et connaissance, à moins qu'ils ne soient surveillés ou n'aient reçu des instructions d'une personne responsable de leur sécurité.

Élimination du produit

Comme pour les opérations d'installation, même à la fin de la vie de ce produit, les opérations de démantèlement doivent être effectuées par un personnel qualifié. Ce produit est composé de différents types de matériaux: certains peuvent être recyclés, d'autres doivent être éliminés. S'informer sur les systèmes de recycla ge ou de mise au rebut prévus par les règlements en vigueur sur le territoire, pour cette catégorie de produit.

Comme indiqué par le symbole ci-contre, il est interdit de jeter ce produit dans les déchets domestiques. Effectuer une "collecte séparée" pour la mise au rebut, selon les méthodes prévues par les règlements en vigueur sur le territoire, ou amener le produit au vendeur au moment de l'achat d'un nouveau produit équivalent.

Vérifications préliminaires et identification de la typologie d'utilisation

Nous rappelons que l'automatisme ne pallie pas les défauts causés par une installation erronée, ou relatifs à un mauvais entretien, par conséquent, avant de procéder à l'installation, vérifier que la structure soit adaptée et conforme aux normes en vigueur et, le cas échéant, procéder aux modifications structurelles destinées à la réalisation des barrières de sécurité et à la protection ou isolation de toutes les zones d'écrasement, cisaillement, entraînement et vérifier que:

• Votre portail doit être équipé d'arrêt centraux.
• Le portail ne présente pas de points de frottement à la fermeture ou à l'ouverture.
• Le portail soit correctement équilibré, c'est-à-dire arrêté dans une position quelconque sans déplacement spontanés.
• La position déterminée pour la fixation du motoréducteur permette une manœuvre manuelle facile, sûre et compatible avec l'encombrement du motoréducteur.
• Le support sur lequel la fixation de l'automatisme est effectuée soit solide et durable.
• Le réseau d'alimentation auquel l'automatisme est relié soit équipé d'une mise à la terre de sécurité et d'interrupteur différentiel avec courant d'intervention inférieur ou égal à 30mA dédié spécialement à l'automation (la distance d'ouverture des contacts doit être égale ou supérieure à 3 mm).

Attention: Le niveau minimum de sécurité dépend du type d'utilisation; se référer au schéma suivant:

Typologie d'utilisation de la fermeture

Typologie des commandes d'activation	Groupe 1 Personnes informées (usage en zone privée)	Groupe 2 Personnes informées (usage en zone publique)	Groupe 3 Personnes informées (usage illimité)
Commandes de type "homme mort"	A	B	Impossible
Commande à distance et fermeture à vue (ex. infrarouge)	C ou bien E	C ou bien E	C et D ou bien E
Commande à distance et fermeture hors vue (ex. ondes radio)	C ou bien E	C et D ou bien E	C et D ou bien E
Commande automatique (ex. commande de fermeture temporisée)	C et D ou bien E	C et D ou bien E	C et D ou bien E

GROUPE 1 - Seul un nombre limité de personnes est autorisé à l'usage, et la fermeture ne se situe pas dans une zone publique. On peut citer comme exemple de ce type, les portails à l'intérieur des sociétés, dont les utilisateurs sont les seuls employés ou partie d'entre eux, et ont été spécialement informés.

GROUPE 2 - Seul un nombre limité de personnes est autorisé à l'usage, mais dans ce cas la fermeture se trouve dans une zone publique. On peut citer comme exemple le portail d'une entreprise permettant l'accès à une route publique et pouvant être utilisé exclusivement par les employés de ladite entreprise.

GROUPE 3 - La fermeture automatisée du portail peut être utilisée par quiconque, elle est donc située sur un sol public. Par exemple, la porte d'accès d'un supermarché, d'un bureau, ou d'un hôpital.

PROTECTION A - La fermeture est activée à l'aide d'un bouton de commande avec la personne présente, il s'agit d'une action prévoyant le maintien enfoncé du bouton.

PROTECTION B - La fermeture est activée à l'aide d'une commande nécessitant la présence de la personne, par l'intermédiaire d'un sélecteur à clé ou similaire, afin d'en empêcher l'usage par des personnes non autorisées.

PROTECTION C - Limitation des forces du vantail de la porte ou du portail. À savoir, la force d'impact doit être comprise dans une courbe établie en fonction de la norme en vigueur, au cas où le portail rencontrerait un obstacle.

PROTECTION D - Dispositifs tels que des photocellules, capables de relever la présence de personnes ou d'obstacles. Ils peuvent être activés sur un ou deux côtés de la porte ou du portail.

PROTECTION E - Dispositifs sensibles tels que les estrades ou les barrières immatérielles, capables de relever la présence d'une personne, et installés de manière à ce que celle-ci ne puisse en aucun cas être heurtée par la porte en mouvement. Ces dispositifs doivent être activés dans l'intégralité de la "zone dangereuse" du portail. Par "zone dangereuse", la Directive Machines entend toute zone située à l'intérieur et/ou à proximité d'une machine dans laquelle la présence d'une personne exposée constitue un risque pour sa propre sécurité et santé.

Déclaration UE de conformité et déclaration d'incorporation de quasi-machine

Déclaration en accord avec les Directives: 2014/35/UE (LVD); 2014/30/UE (EMC); 2006/42/CE (MD) ANNEXE II, PARTIE B

The manufacturer V2 S.p.A., headquarters in Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italy

Déclare sous sa propre responsabilité que l'automatisme modèle:
LN LARGE 6000 24
LN LARGE 6000 230

Description: actionneur électromécanique pour portails

• a été conçu pour être incorporé dans un portail garage en vue de former une machine conformément à la Directive 2006/42/CE. Cette machine ne pourra pas être mise en service avant d'être déclarée conforme aux dispositions des directives 2006/42/CE et 89/106/CE.
• est conforme exigences essentielles applicables des Directives:
  Directive Machines 2006/42/CE (Annexe I, Chapitre 1)
  Directive basse tension 2014/35/EU
  Directive compatibilité électromagnétique 2014/30/EU
  Directive RoHS-3 2017/2102

La documentation technique est à disposition de l'autorité compétente sur demande motivée à l'adresse suivante: V2 S.p.A., Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia

La personne autorisée à signer la présente déclaration d'incorporation et à fournir la documentation technique est :

Roberto Rossi
Représentant légal de V2 S.p.A.
Racconigi, 01/03/2024

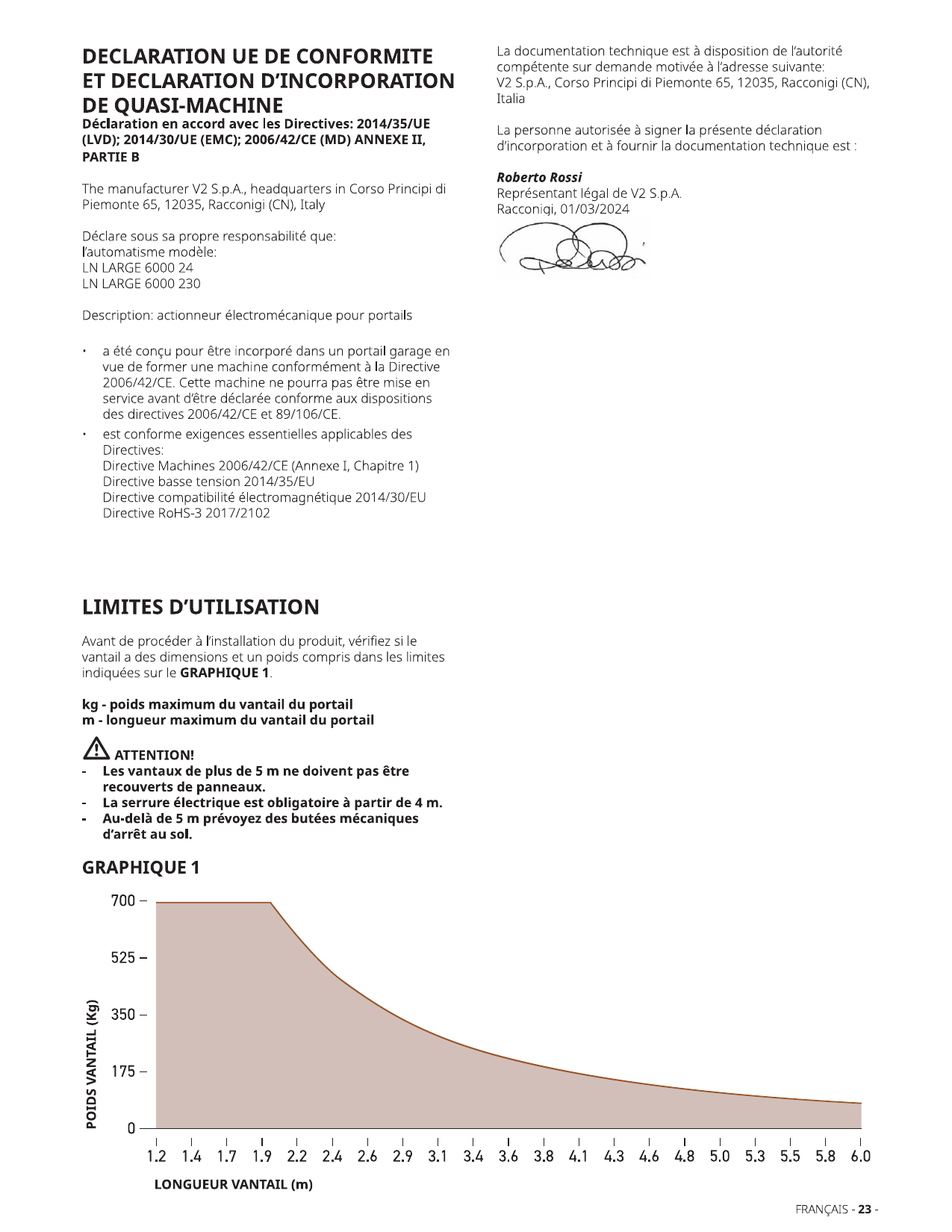

Limites d'utilisation

Avant de procéder à l'installation du produit, vérifiez si le vantail a des dimensions et un poids compris dans les limites indiquées sur le GRAPHIQUE 1.

kg - poids maximum du vantail du portail
m - longueur maximum du vantail du portail

Description du produit

Ce produit est à utiliser pour l'automation des grilles ou portails à vantaux battants de type résidentiel ou industriel.

Le produit est un motoréducteur électromécanique, équipé d'un moteur et d'un réducteur muni de vis sans fin. Le motoréducteur est alimenté par la Centrale de commande externe à laquelle il doit être relié.

En cas de coupure de l'alimentation électrique (black-out), il est possible de manoeuvrer "à la main" les vantaux du portail en déverrouillant manuellement le motoréducteur.

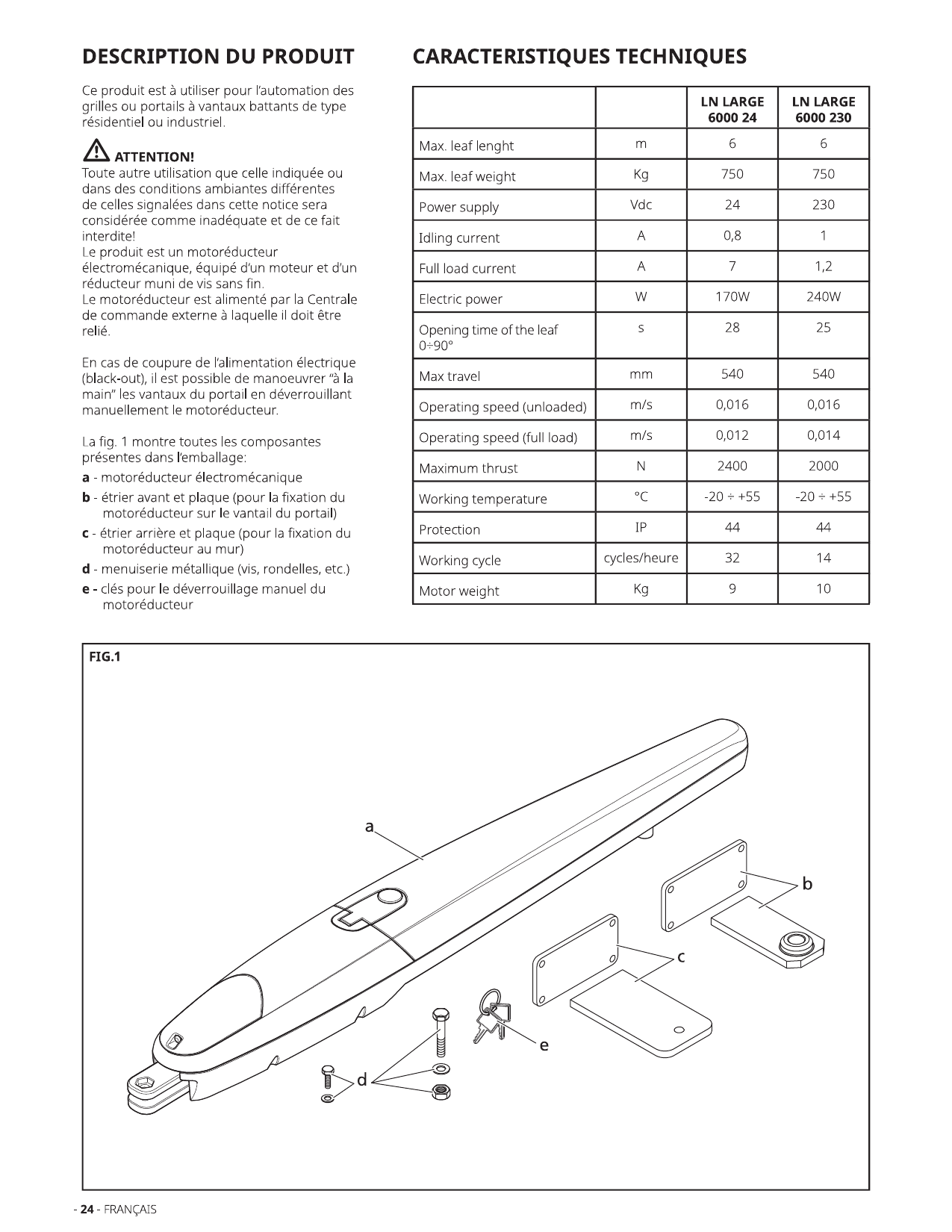

La fig. 1 montre toutes les composantes présentes muni dans l'emballage:

• a - motoréducteur électromécanique
• b - étrier avant et plaque (pour la fixation du motoréducteur sur le vantail du portail)
• c - étrier arrière et plaque (pour la fixation du motoréducteur au mur)
• d - menuiserie métallique (vis, rondelles, etc.)
• e - clés pour le déverrouillage manuel du motoréducteur

Caractéristiques techniques

		LN LARGE 6000 24	LN LARGE 6000 230
Max. leaf lenght	m	6	6
Max. leaf weight	Kg	750	750
Power supply	Vdc	24	230
Idling current	A	0,8	1
Full load current	A	7	1,2
Electric power	W	170W	240W
Opening time of the leaf 0÷90°	s	28	25
Max travel	mm	540	540
Operating speed (unloaded)	m/s	0,016	0,016
Operating speed (full load)	m/s	0,012	0,014
Maximum thrust	N	2400	2000
Working temperature	°C	-20 ÷ +55	-20 ÷ +55
Protection	IP	44	44
Working cycle	cycles/heure	32	14
Motor weight	Kg	9	10

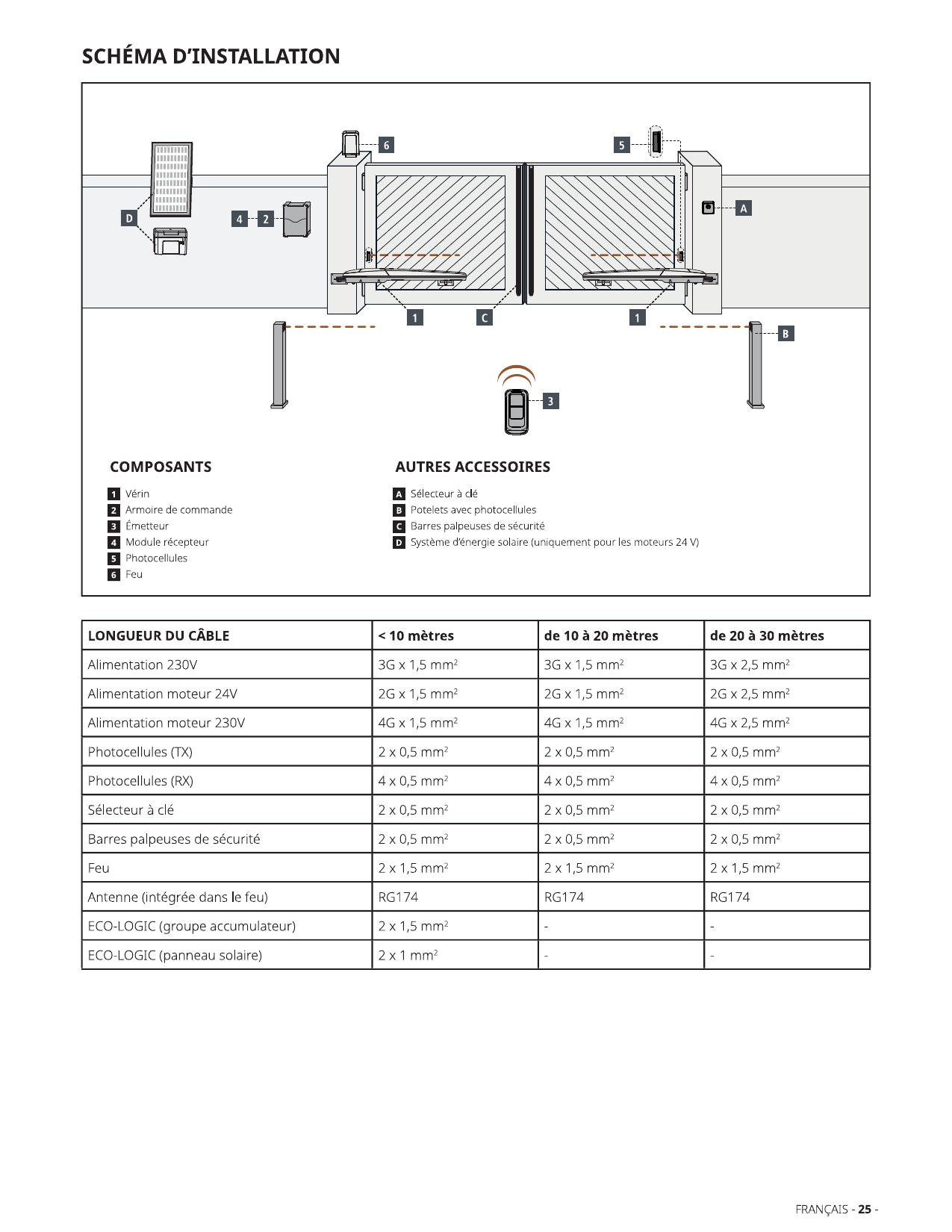

Schéma d'installation

Composants

• 1 - Vérin
• 2 - Armoire de commande
• 3 - Émetteur
• 4 - Module récepteur
• 5 - Photocellules
• 6 - Feu

Autres accessoires

• A - Sélecteur à clé
• B - Potelets avec photocellules
• C - Barres palpeuses de sécurité
• D - Système d'énergie solaire (uniquement pour les moteurs 24 V)

Sections des câbles selon la longueur

Longueur du câble	< 10 mètres	de 10 à 20 mètres	de 20 à 30 mètres
Alimentation 230V	3G x 1,5 mm²	3G x 1,5 mm²	3G x 2,5 mm²
Alimentation moteur 24V	2G x 1,5 mm²	2G x 1,5 mm²	2G x 2,5 mm²
Alimentation moteur 230V	4G x 1,5 mm²	4G x 1,5 mm²	4G x 2,5 mm²
Photocellules (TX)	2 x 0,5 mm²	2 x 0,5 mm²	2 x 0,5 mm²
Photocellules (RX)	4 x 0,5 mm²	4 x 0,5 mm²	4 x 0,5 mm²
Sélecteur à clé	2 x 0,5 mm²	2 x 0,5 mm²	2 x 0,5 mm²
Barres palpeuses de sécurité	2 x 0,5 mm²	2 x 0,5 mm²	2 x 0,5 mm²
Feu	2 x 1,5 mm²	2 x 1,5 mm²	2 x 1,5 mm²
Antenne (intégrée dans le feu)	RG174	RG174	RG174
ECO-LOGIC (groupe accumulateur)	2 x 1,5 mm²	-	-
ECO-LOGIC (panneau solaire)	2 x 1 mm²	-	-

Mesures d'installation

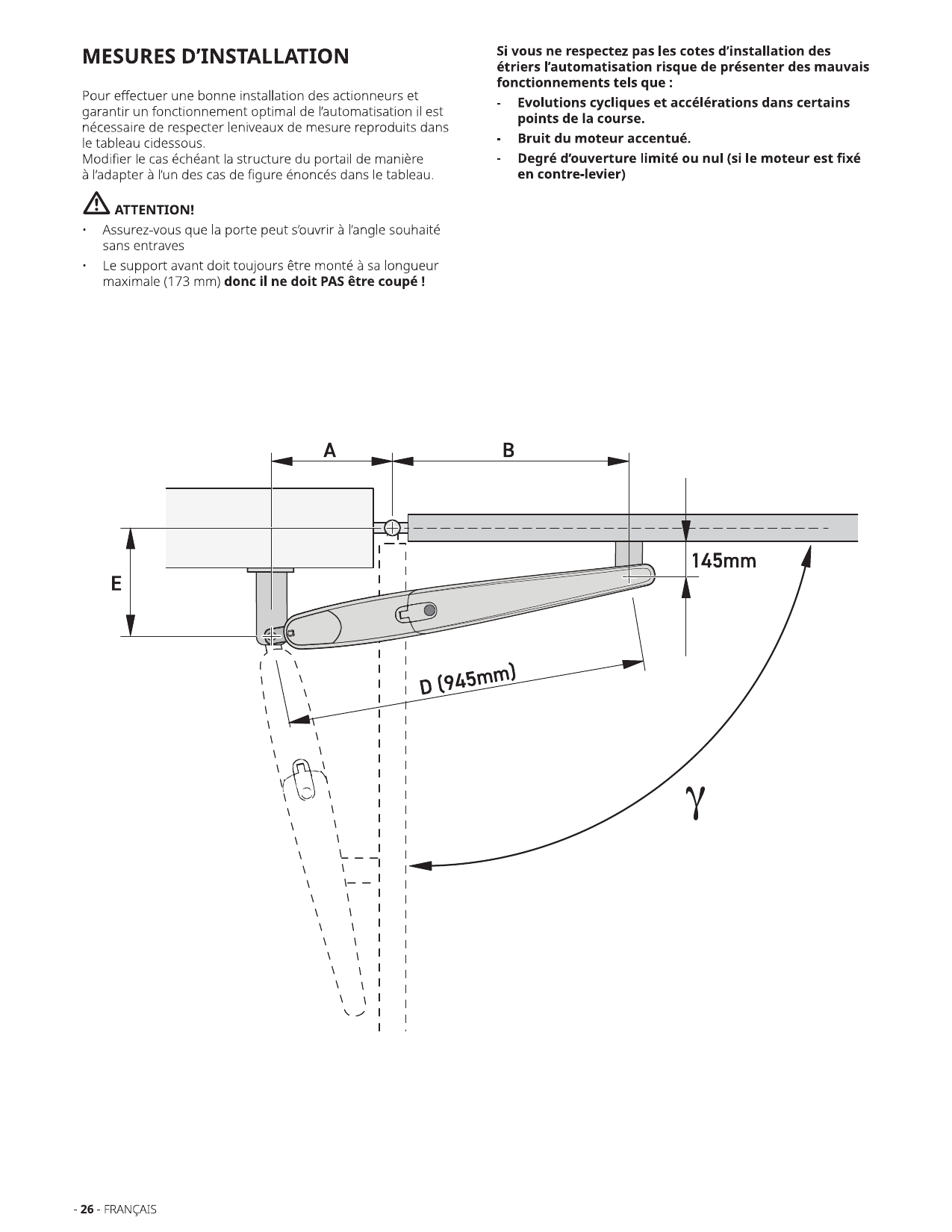

Pour effectuer une bonne installation des actionneurs et garantir un fonctionnement optimal de l'automatisation il est nécessaire de respecter les niveaux de mesure reproduits dans le tableau ci-dessous. Modifier le cas échéant la structure du portail de manière à l'adapter à l'un des cas de figure énoncés dans le tableau.

Si vous ne respectez pas les cotes d'installation des étriers l'automatisation risque de présenter des mauvais fonctionnements tels que :

• Evolutions cycliques et accélérations dans certains points de la course.
• Bruit du moteur accentué.
• Degré d'ouverture limité ou nul (si le moteur est fixé en contre-levier)

Cotes pour γ = 90° ÷ 100°

γ	E [mm]	A [mm]	B [mm]
90° ÷ 100°	200	260	680
	210	250	690
	220	240	700
	230	230	710
	240	220	720
	250	210	730
	260	200	740
	270	190	745
	280	180	755
	290	170	765
	300	160	770
	310	150	780
	320	140	790

Cotes pour γ = 100° ÷ 105°

γ	E [mm]	A [mm]	B [mm]
100° ÷ 105°	200	235	705
	210	230	710
	220	220	720
	230	215	725
	240	205	735
	250	200	740
	260	190	750

Cotes pour γ = 110°

γ	E [mm]	A [mm]	B [mm]
110°	200	220	720
	210	210	730

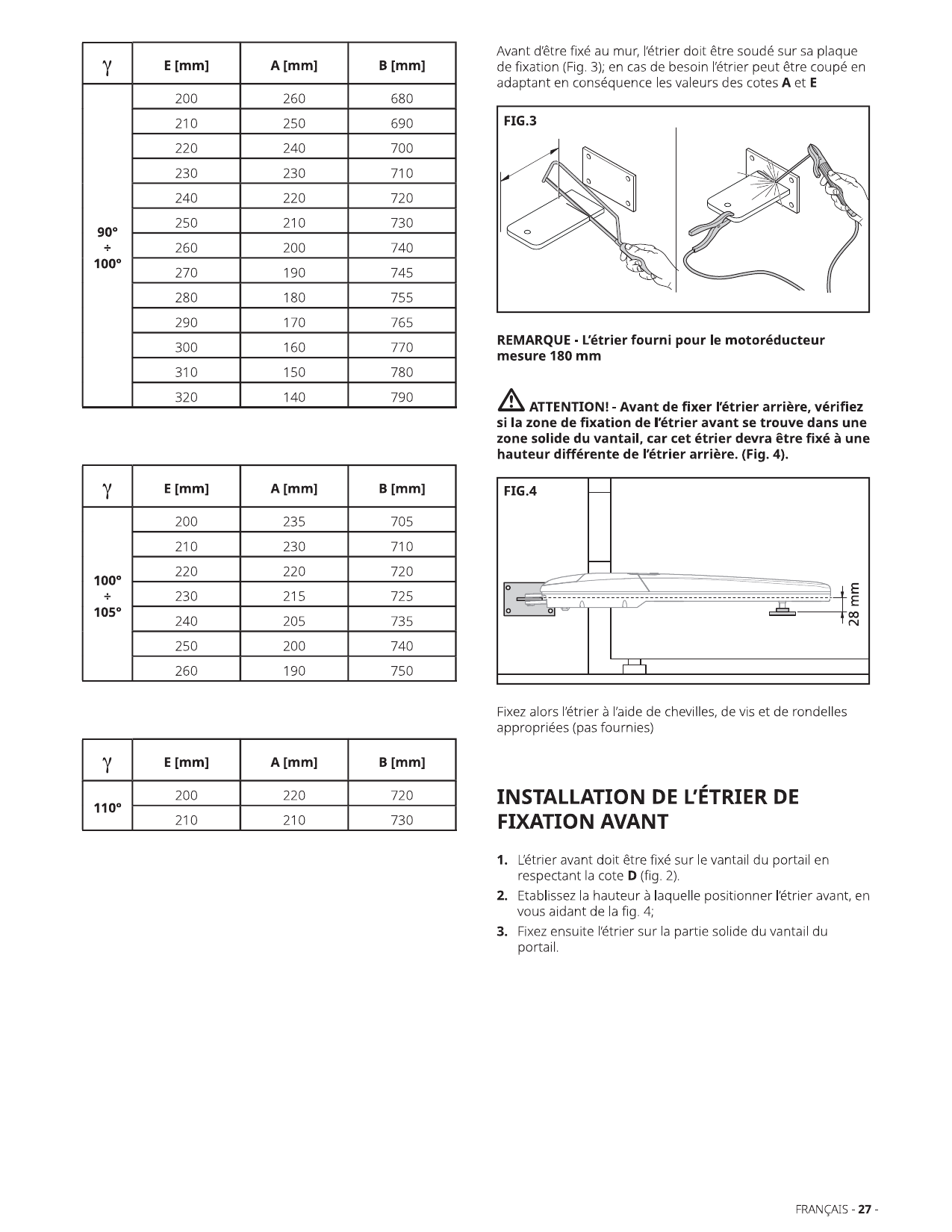

Avant d'être fixé au mur, l'étrier doit être soudé sur sa plaque de fixation (Fig. 3); en cas de besoin l'étrier peut être coupé en adaptant en conséquence les valeurs des cotes A et E.

REMARQUE - L'étrier fourni pour le motoréducteur mesure 180 mm

Fixez alors l'étrier à l'aide de chevilles, de vis et de rondelles appropriées (pas fournies)

Installation de l'étrier de fixation avant

1. L'étrier avant doit être fixé sur le vantail du portail en respectant la cote D (fig. 2).
2. Etablissez la hauteur à laquelle positionner l'étrier avant, en vous aidant de la fig. 4;
3. Fixez ensuite l'étrier sur la partie solide du vantail du portail.

Installation du motoréducteur sur les étriers de fixation

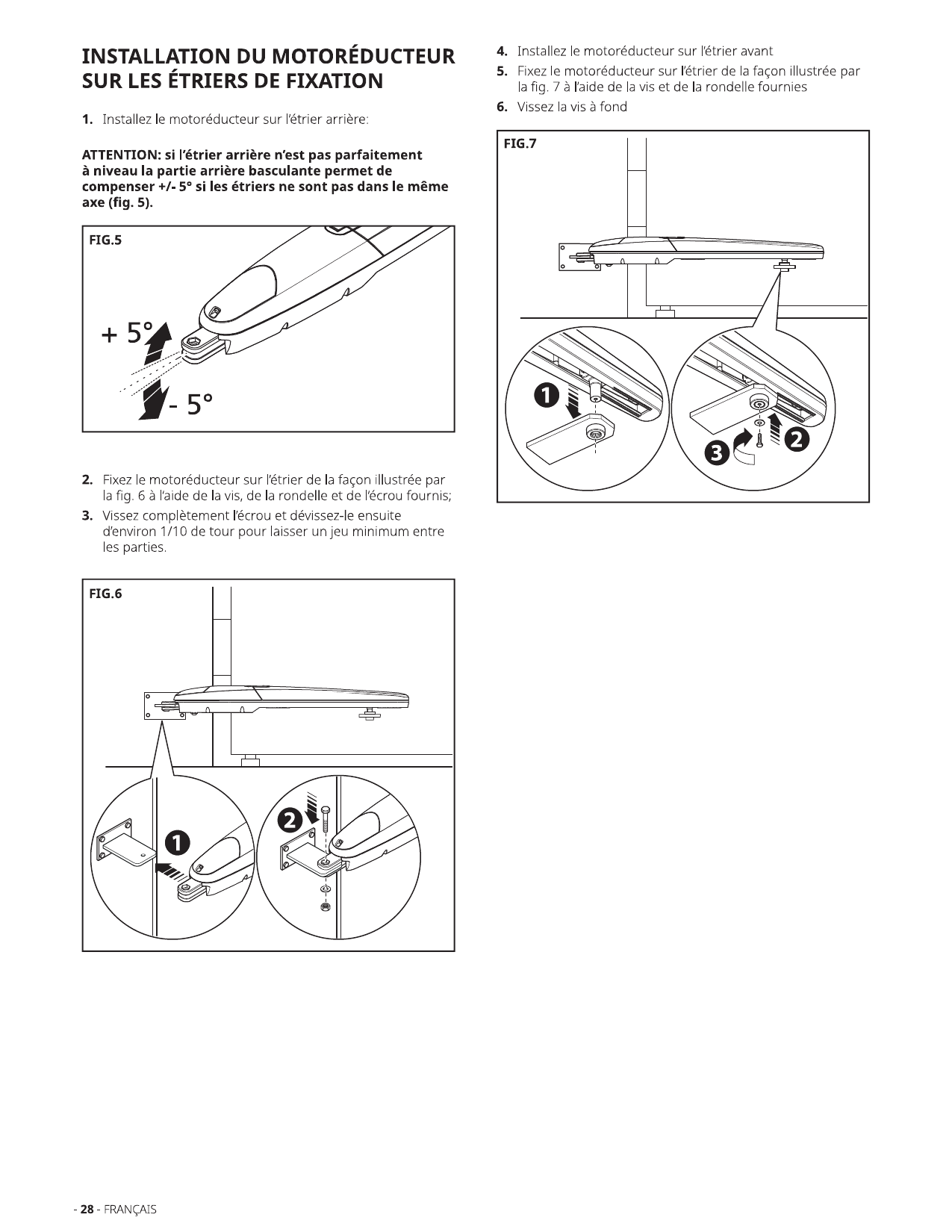

1. Installez le motoréducteur sur l'étrier arrière:

1. Fixez le motoréducteur sur l'étrier de la façon illustrée par la fig. 6 à l'aide de la vis, de la rondelle et de l'écrou fournis;
2. Vissez complètement l'écrou et dévissez-le ensuite d'environ 1/10 de tour pour laisser un jeu minimum entre les parties.

1. Installez le motoréducteur sur l'étrier avant
2. Fixez le motoréducteur sur l'étrier de la façon illustrée par la fig. 7 à l'aide de la vis et de la rondelle fournies
3. Vissez la vis à fond

Réglage fin de course

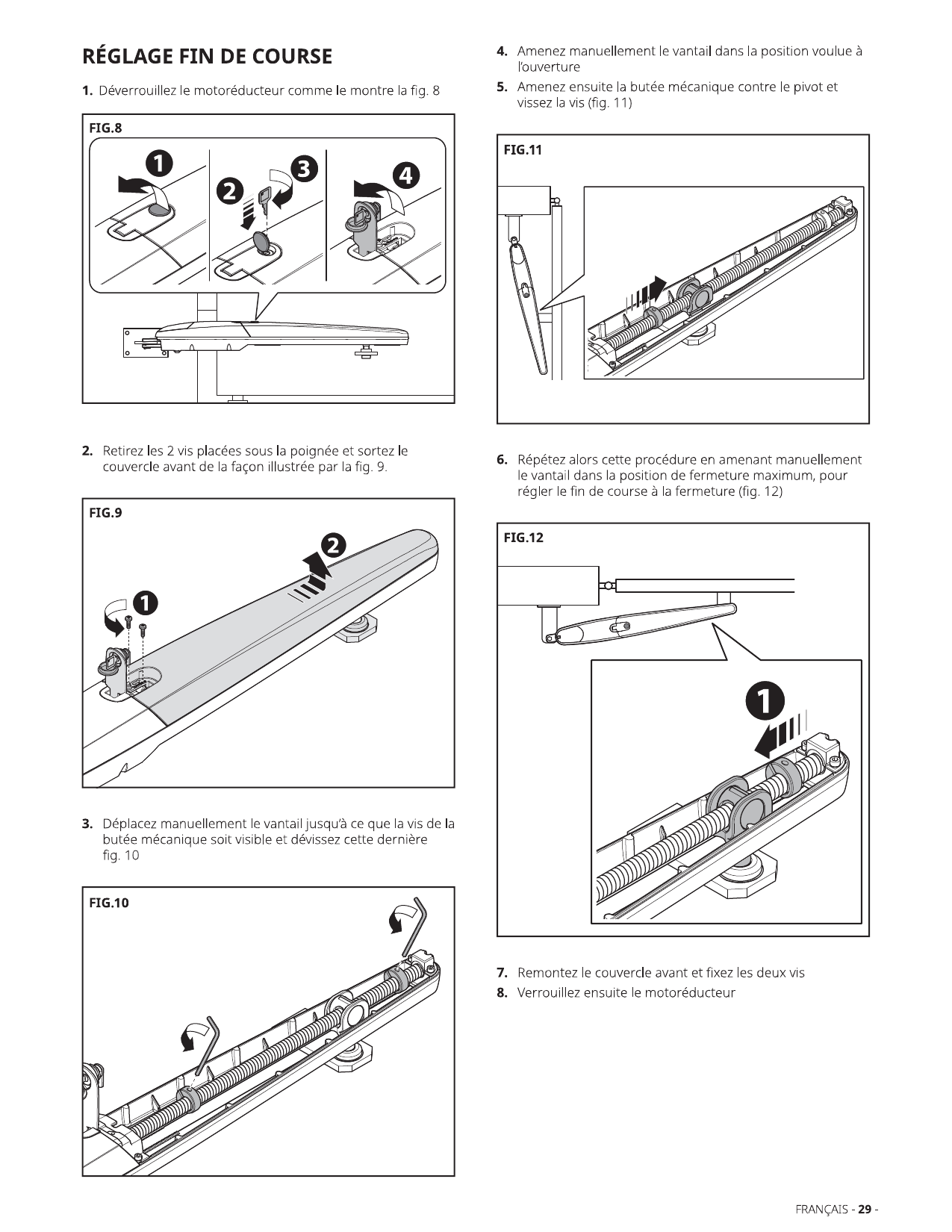

1. Déverrouillez le motoréducteur comme le montre la fig. 8

1. Retirez les 2 vis placées sous la poignée et sortez le couvercle avant de la façon illustrée par la fig. 9.

1. Déplacez manuellement le vantail jusqu'à ce que la vis de la butée mécanique soit visible et dévissez cette dernière fig. 10

1. Amenez manuellement le vantail dans la position voulue à l'ouverture
2. Amenez ensuite la butée mécanique contre le pivot et vissez la vis (fig. 11)

1. Répétez alors cette procédure en amenant manuellement le vantail dans la position de fermeture maximum, pour régler le fin de course à la fermeture (fig. 12)

1. Remontez le couvercle avant et fixez les deux vis
2. Verrouillez ensuite le motoréducteur

Branchements électrique

Pour connecter le motoréducteur à la Centrale de commande, veuillez procéder de la façon suivante:

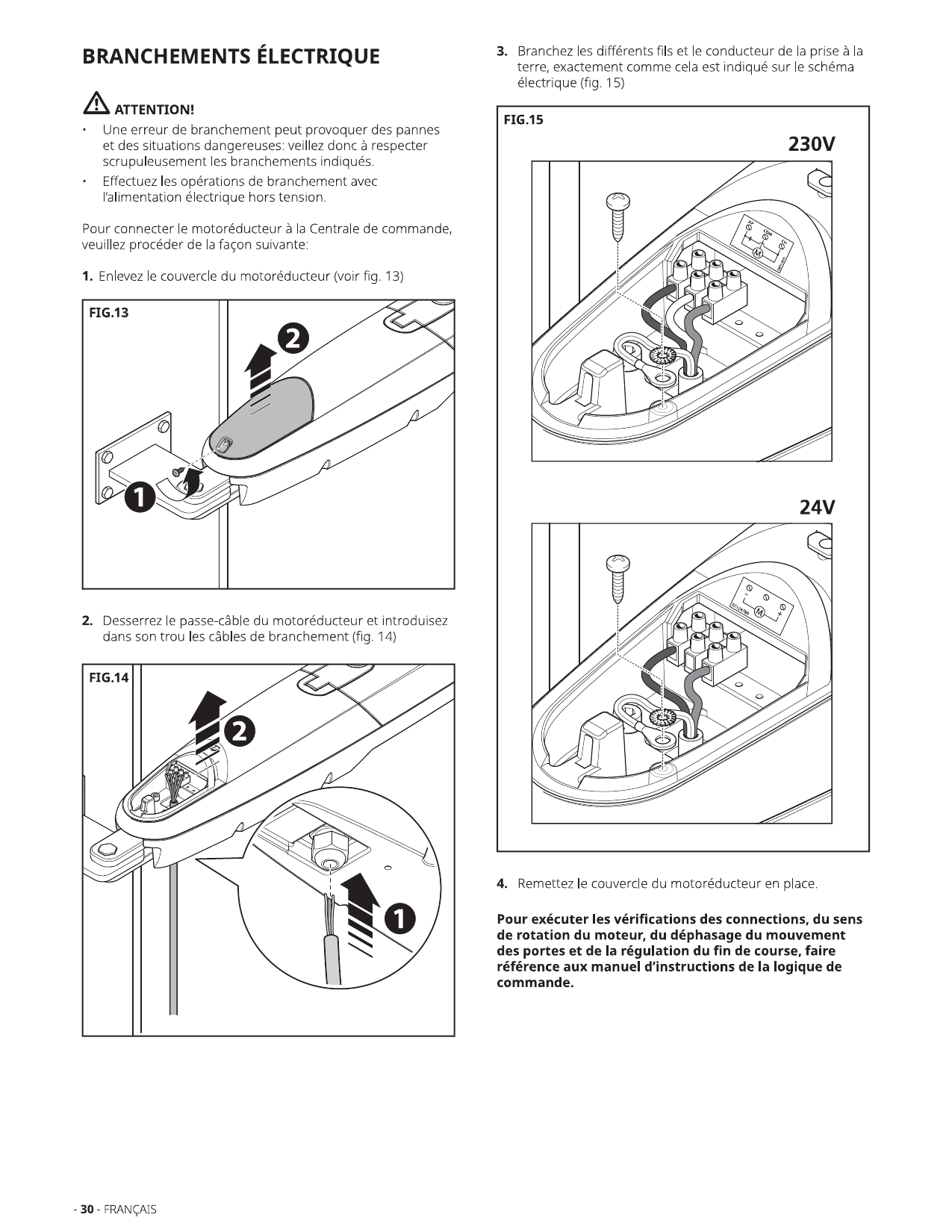

1. Enlevez le couvercle du motoréducteur (voir fig. 13)

1. Desserrez le passe-câble du motoréducteur et introduisez dans son trou les câbles de branchement (fig. 14)

1. Branchez les différents fils et le conducteur de la prise à la terre, exactement comme cela est indiqué sur le schéma électrique (fig. 15)

1. Remettez le couvercle du motoréducteur en place.
