Fiche ROGER TECHNOLOGY SMARTY7

SMARTY7 — Motoréducteur électromécanique Brushless

Caractéristiques principales : Brushless · Utilisation intensive · Encodeur numérique

Code	Description	Pièces/Palette

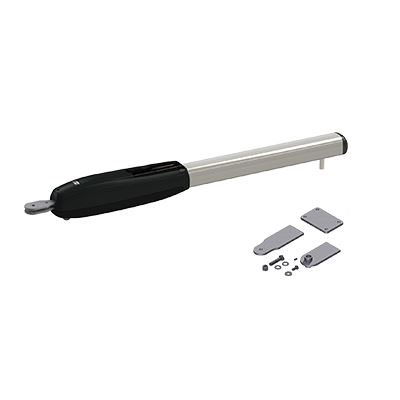

SMARTY7	Motoréducteur électromécanique BRUSHLESS à basse tension, à utilisation super intensif, irréversible, pour portails à battants avec vantail jusqu'à 7 m avec arrêt mécanique en ouverture et en fermeture. Complet avec des supports courts à souder.	36

Spécifications techniques du produit

Alimentation ligne	230V AC - 50/60Hz ; 115V AC - 50/60Hz
Alimentation moteur	36V
Puissance	200W
Fréquence d'utilisation	Utilisation intensive
Poussée	600 - 7000N
Température d'exploitation	-20 C° +55 C°
Degré de protection	IP44
Type de moteur	Irréversible
Vitesse de manœuvre	1,6 cm/s
Temps ouverture	35-50 s
Course	520 mm
Fin de course	Arrêt mécanique en ouverture et fermeture
Contrôleurs numériques recommandés	230V : EDGE1/BOX - 115V : EDGE1/BOX/115
Encodeur	Encodeur natif numérique SENSORLESS à 48 PPR
Cycles de fonctionnement par jour (ouverture / fermeture 24 heures sans arrêt)	1000
Dimensions maximum du produit mm (L x W x H)	1312 x 116 x 165
Poids du produit emballé (Kg)	17,1
Nombre des articles pour pallet/box	36

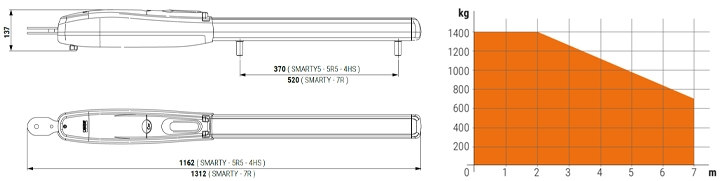

Dimensions

Prédispositions

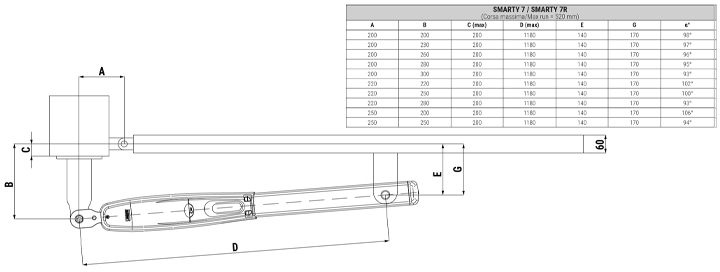

SMARTY 7 / SMARTY 7R — Cotes de prédisposition (course max. 520 mm)

A	B	C (max)	D (max)	E	G	α°
200	200	280	1180	140	170	90°
200	230	280	1180	140	170	97°
200	260	280	1180	140	170	97°
200	290	280	1180	140	170	96°
200	300	280	1180	140	170	95°
200	300	280	1180	140	170	93°
210	230	280	1180	140	170	102°
220	200	280	1180	140	170	100°
220	290	280	1180	140	170	93°
250	200	280	1180	140	170	106°
250	230	280	1180	140	170	94°

Produits accessoires

•

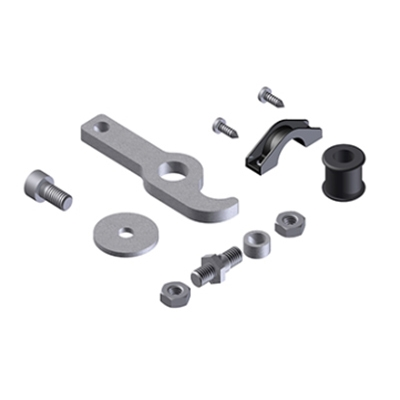

  RL669 — Kit pour déverrouillage extérieur sans poignée pour les séries SMARTY.

•

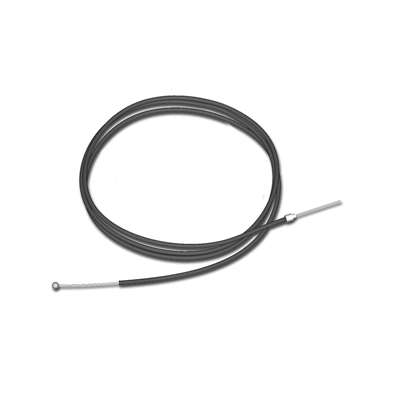

  RL671 — Corde métallique 3 m de long pour déverrouillage extérieur.

•

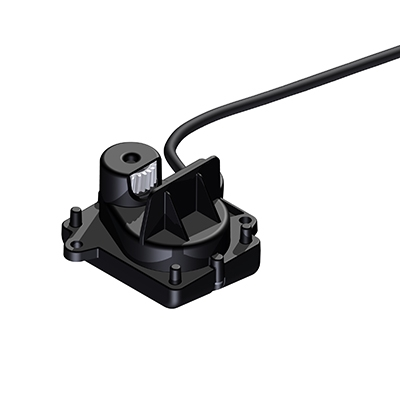

  SMARTY/EMA — Module Encoder Magnétique Absolu pour série SMARTY.

•

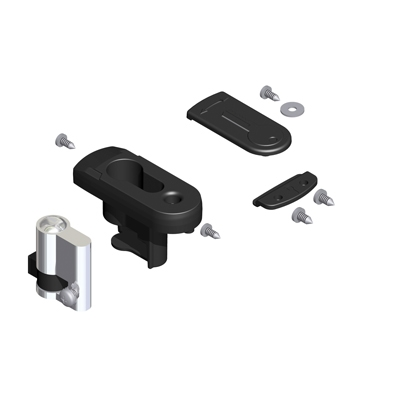

  RL670 — Cylindre européen (DIN) pour système de déverrouillage pour séries SMARTY - BIONIK.
