Electronique SOMFY AX230NS

Bienvenue

Avant la mise en œuvre, veuillez lire les instructions de sécurité ci-jointes. Le non-respect de ces instructions annule la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

Ce coffret permet de réaliser une installation (avec accessoires de sécurité) conforme aux normes Européennes (EN 12445, EN 12453, EN 12978, EN 13241) en respectant le tableau page 19.

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse internet www.somfy.com/ce.

Sommaire

1. Descriptif

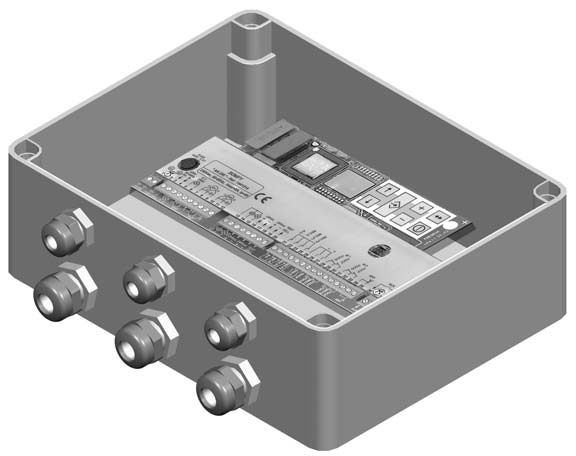

2. Préparation du boîtier
3. Installation du coffret
4. Paramétrage
5. Dépannage

1 — Descriptif

Domaine d'application

L'AX230^NS est destiné à la commande de un ou deux moteurs monophasés 230 V, d'une puissance maximum de 400 W / 2,5 A par moteur, pour l'ouverture et la fermeture de portails.

Fonctions principales

• Réglage indépendant du couple pour chaque moteur.
• Programmation effectuée par clavier et menu déroulant.
• Etat du système visualisé sur afficheur LCD.
• Aide au diagnostic par affichage des défauts sur l'afficheur.
• Compteur de cycles.
• Sécurité thermique de la commande moteur.
• Variation de vitesse.

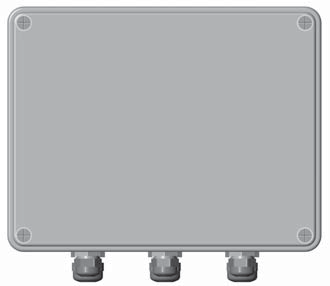

Encombrement

Largeur	230 mm
Hauteur	180 mm
Profondeur	90 mm (18 mm presse-étoupes)

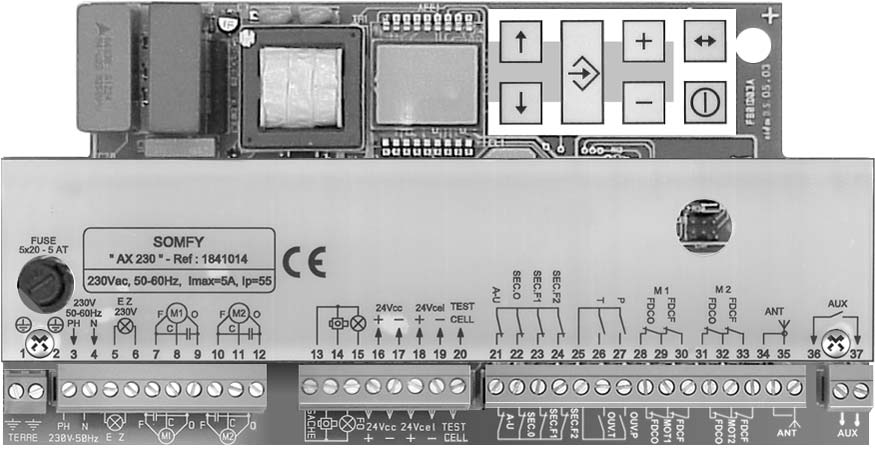

Présentation de la carte électronique

1. Fusible de protection
2. Transformateur
3. Ecran LCD
4. Clavier de programmation
5. Raccordement de terre
6. Bornier 230 V
7. Sortie 12 V et 24 V
8. Entrées sécurités et commandes
9. Sortie contact auxiliaire

Caractéristiques

Alimentation générale	220-240 Vac / 50-60 Hz
Fusible de protection	5 x 20 – 5 AT
Alimentation des accessoires avec système de contrôle de surcharge	24 Vdc / 1,2 A max
Température d'utilisation	-15 à +55 °C
Indice de protection	IP55
Classe d'utilisation 5	< 250 cycles/jour
Sécurité thermique pour le contrôle moteur	Oui
Plaque de protection	1
Borniers débrochables	4
Sortie auxiliaire	500 W maxi
Nombre de télécommandes mémorisables	16 télécommandes
Classe I	OUI
Eclairage de zone	150 W sur sortie EZ

Gestion des sécurités

Arrêt d'urgence	Une action sur ce dernier provoque l'arrêt total de la porte.
A1	Sécurités à la fermeture (SEC.F1, SEC.F2)	Toute détection pendant la fermeture provoque l'arrêt de la porte (possibilité de ré-ouvrir totalement ou partiellement, en fonction du paramètre A1).
A0	Sécurités à l'ouverture (SEC.O)	Toute détection pendant l'ouverture provoque l'arrêt de la porte (possibilité de refermer totalement ou partiellement, en fonction du paramètre A0).
A7	Protection de l'ADMAP	La protection de l'Aire Dangereuse de Mouvement Accessible au Public peut être validée. Cette fonction utilise l'entrée SEC.F1. Son paramétrage permet les sécurités suivantes : une détection avant l'ouverture de la porte interdit tout mouvement ; une détection pendant la fermeture de la porte provoque l'arrêt puis réouverture.
A2 / A6	Autotest	Le bon fonctionnement des sécurités peut être vérifié automatiquement (paramètres A2 à A6) à la fin de chaque cycle ouverture / fermeture. Un défaut sur une sécurité interdit tout mouvement.
	Signalisations	Le mouvement de la porte est signalé par le feu orange clignotant (sortie séquencée 2 x 15 W, 24 Vdc). Possibilité de rajouter un éclairage de zone 150 W sur la sortie EZ.

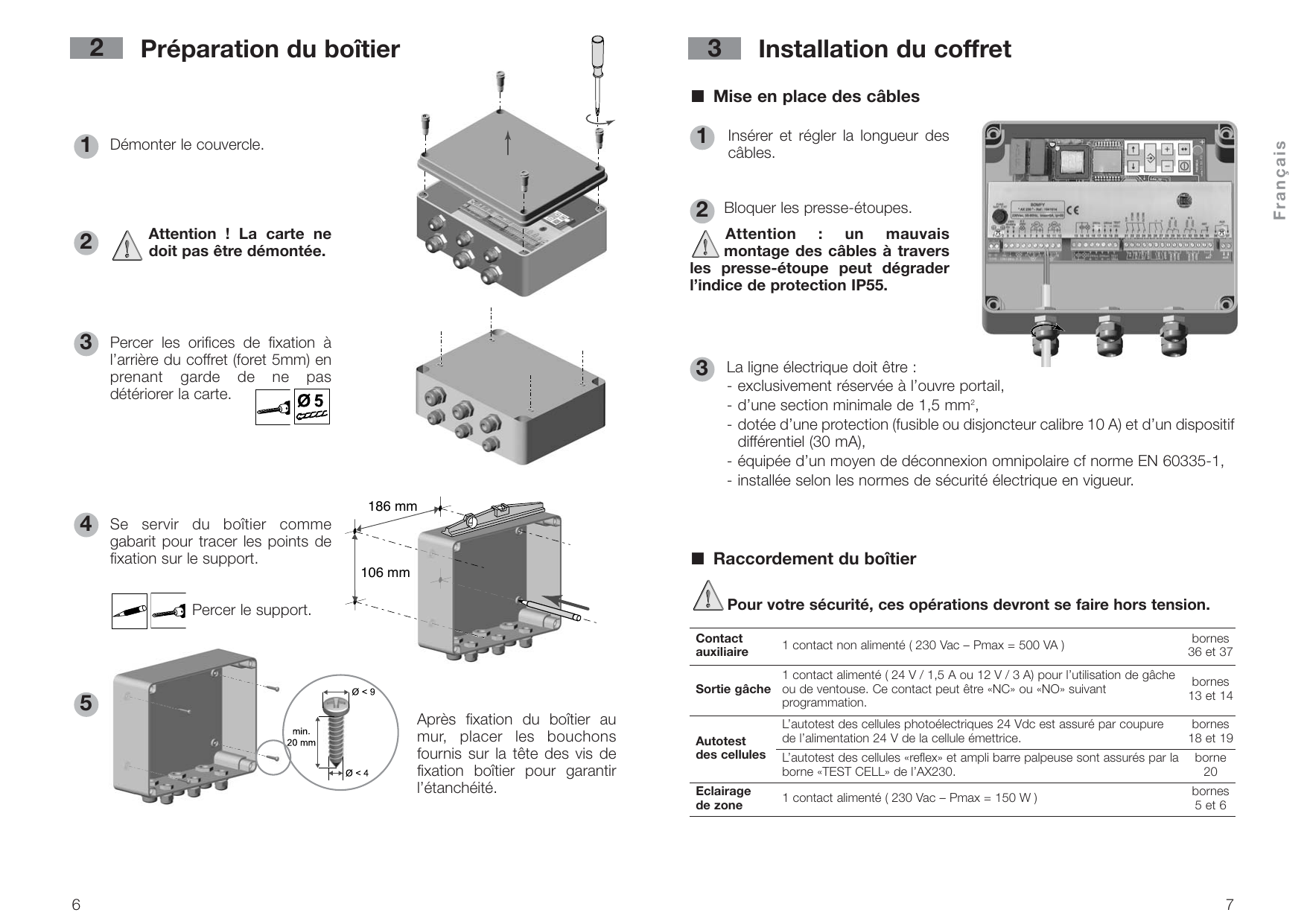

2 — Préparation du boîtier

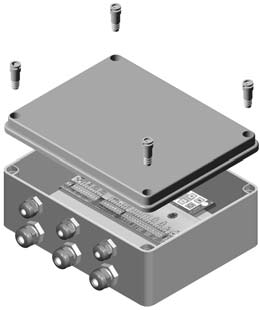

1. Démonter le couvercle.

2. Attention ! La carte ne doit pas être démontée.

3. Percer les orifices de fixation à l'arrière du coffret (foret 5 mm) en prenant garde de ne pas détériorer la carte.
4. Se servir du boîtier comme gabarit pour tracer les points de fixation sur le support (entraxe 186 mm x 106 mm). Percer le support.
5. Après fixation du boîtier au mur, placer les bouchons fournis sur la tête des vis de fixation boîtier pour garantir l'étanchéité (vis Ø < 4, tête Ø < 9, longueur min. 20 mm).

3 — Installation du coffret

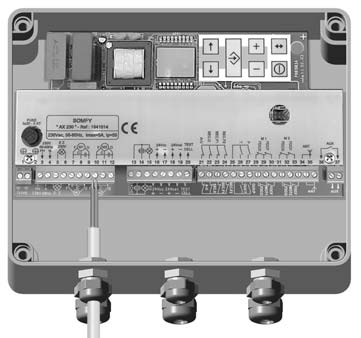

Mise en place des câbles

1. Insérer et régler la longueur des câbles.
2. Bloquer les presse-étoupes.

   Attention : un mauvais montage des câbles à travers les presse-étoupe peut dégrader l'indice de protection IP55.

3. La ligne électrique doit être :
   • exclusivement réservée à l'ouvre portail,
   • d'une section minimale de 1,5 mm²,
   • dotée d'une protection (fusible ou disjoncteur calibre 10 A) et d'un dispositif différentiel (30 mA),
   • équipée d'un moyen de déconnexion omnipolaire cf norme EN 60335-1,
   • installée selon les normes de sécurité électrique en vigueur.

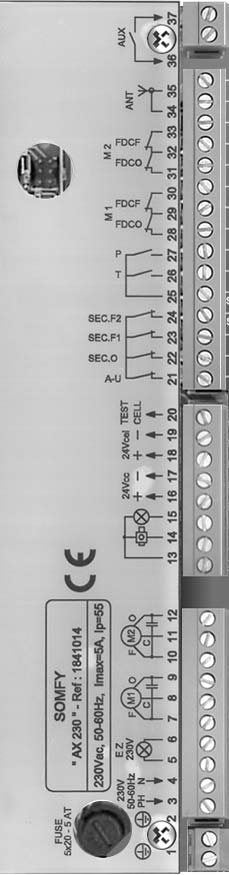

Raccordement du boîtier

Contact auxiliaire	1 contact non alimenté (230 Vac – Pmax = 500 VA)	bornes 36 et 37
Sortie gâche	1 contact alimenté (24 V / 1,5 A ou 12 V / 3 A) pour l'utilisation de gâche ou de ventouse. Ce contact peut être « NC » ou « NO » suivant programmation.	bornes 13 et 14
Autotest des cellules	L'autotest des cellules photoélectriques 24 Vdc est assuré par coupure de l'alimentation 24 V de la cellule émettrice.	bornes 18 et 19
	L'autotest des cellules « reflex » et ampli barre palpeuse sont assurés par la borne « TEST CELL » de l'AX230.	borne 20
Eclairage de zone	1 contact alimenté (230 Vac – Pmax = 150 W)	bornes 5 et 6

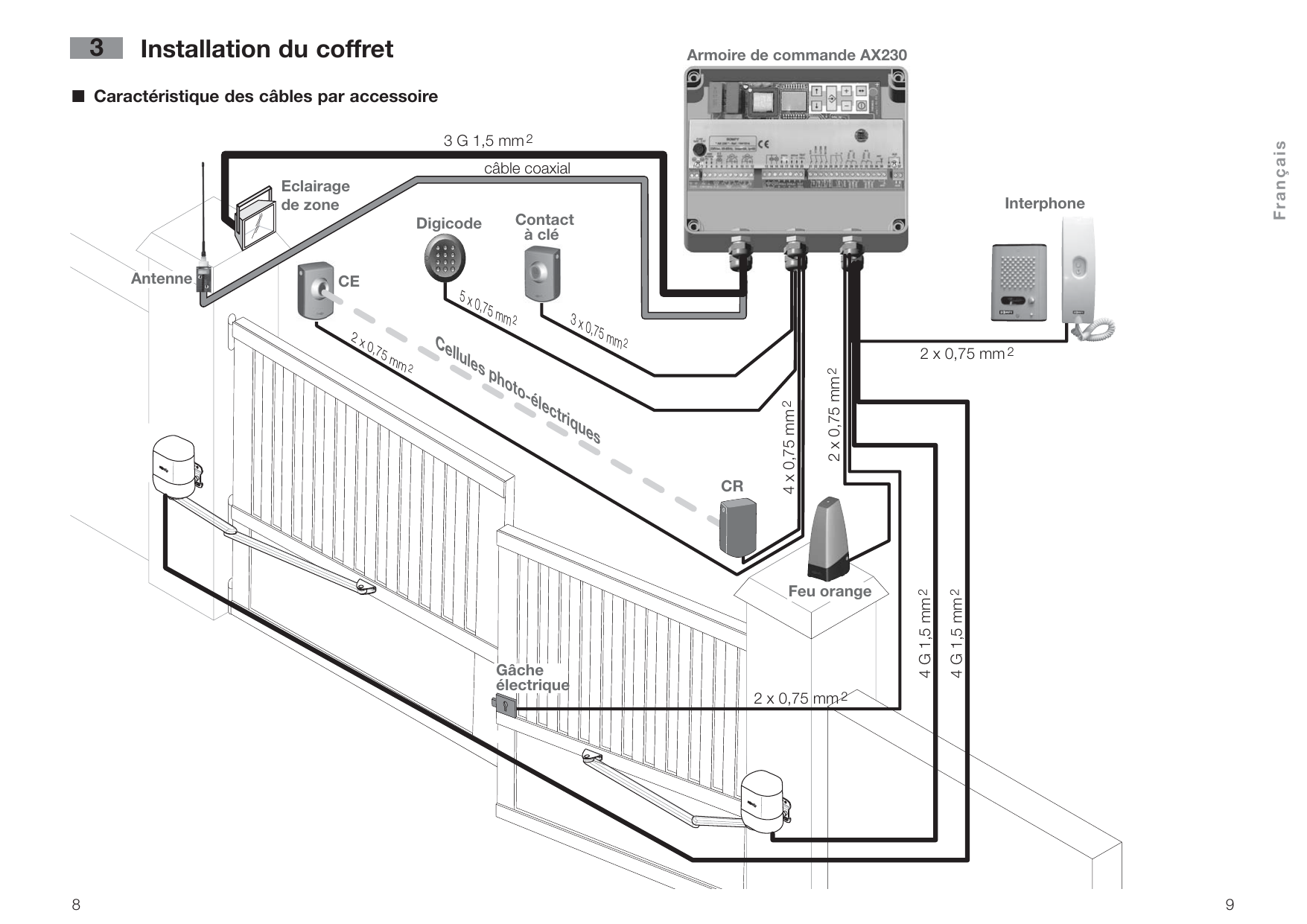

Caractéristique des câbles par accessoire

Accessoire	Câble
Eclairage de zone	3 G 1,5 mm²
Antenne	câble coaxial
Cellules photo-électriques (CE / CR)	2 x 0,75 mm² / 4 x 0,75 mm²
Digicode	5 x 0,75 mm²
Contact à clé	3 x 0,75 mm²
Interphone	2 x 0,75 mm²
Feu orange	2 x 0,75 mm²
Gâche électrique	2 x 0,75 mm²
Moteurs	4 G 1,5 mm²

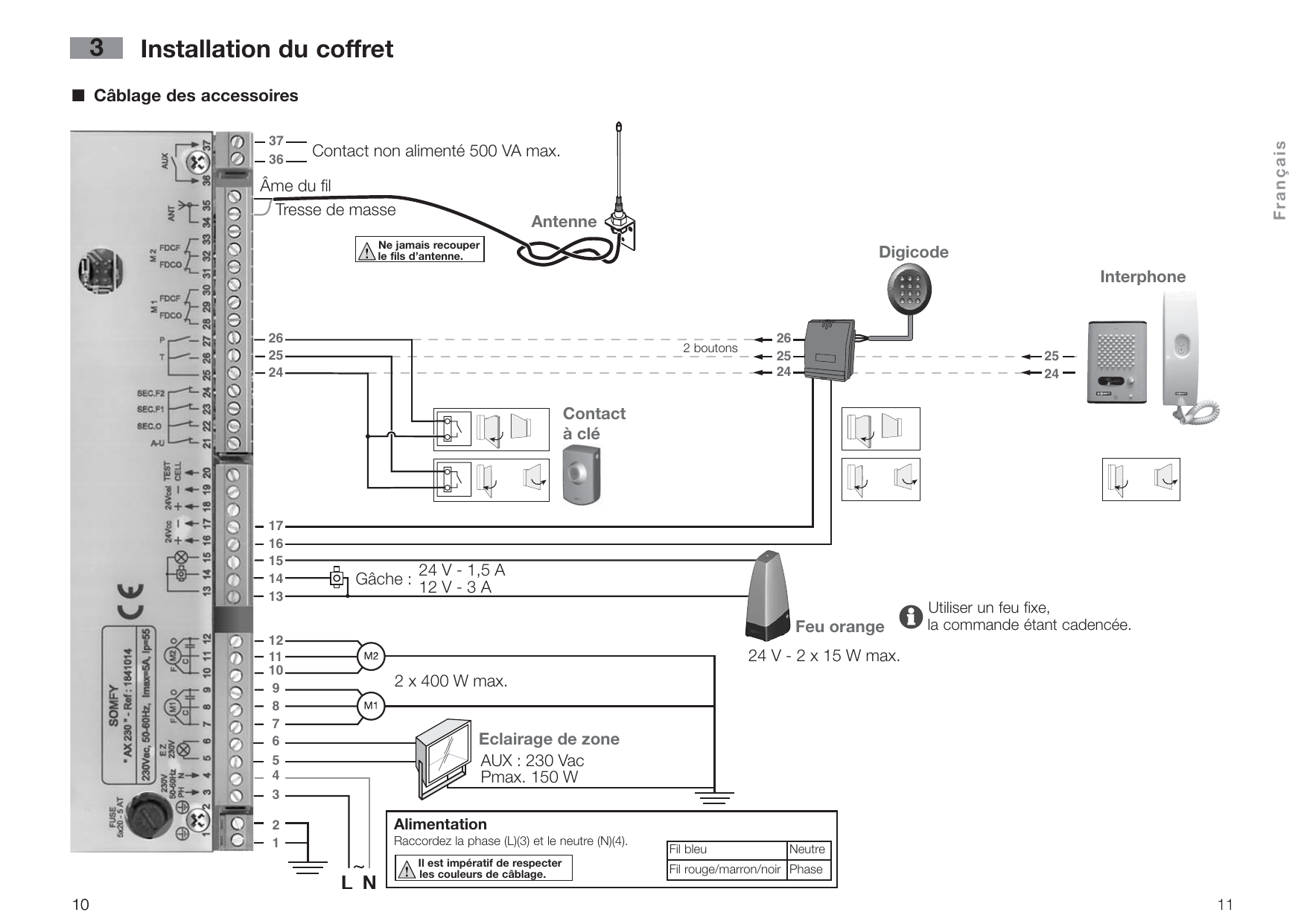

Câblage des accessoires

• Bornes 36-37 : Contact auxiliaire non alimenté 500 VA max.
• Bornes 34-35 (ANT) : Antenne (âme du fil / tresse de masse).
• Bornes 13-14-15 : Gâche 24 V - 1,5 A / 12 V - 3 A.
• Bornes 5-6 : Eclairage de zone (AUX 230 Vac, Pmax. 150 W).
• Bornes 7-8-9 (M1) et 10-11-12 (M2) : moteurs 2 x 400 W max.
• Feu orange : 24 V - 2 x 15 W max.
• Bornes 24-25-26 : Digicode, contact à clé, interphone (2 boutons).
• Alimentation : raccorder la phase (L) sur borne 3 et le neutre (N) sur borne 4.

Câblage des cellules photoélectriques

Raccordement cellule réceptrice CR : bornes 1-2-3-4-5 (24 V, 0 V, C, NC, NO). Cellule émettrice CE : bornes 1-2 (24 V, 0 V ac/dc).

Câblage de la cellule reflex et la barre palpeuse

Raccordement de la cellule reflex (bornes 0, 12, 18, 24 REFLEX, autotest) et de la barre palpeuse sur les entrées de sécurité (bornes 16, 17, 20, 22, 23, 24).

Configuration des sécurités

Bornes	Arrêt d'urgence et sécurités	Sans arrêt d'urgence avec les sécurités	Arrêt d'urgence sans les sécurités	Sans arrêt d'urgence et sans les sécurités
24	SEC.F2	SEC.F2	—	—
23	SEC.F1	SEC.F1	—	—
22	SEC.O	SEC.O	—	—
21	A-U	(pontée)	A-U	(pontée)

4 — Paramétrage

L'interface utilisateur

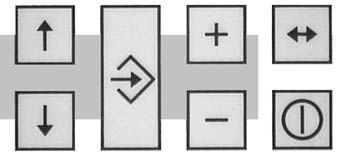

Le paramétrage est effectué à l'aide du clavier interne de l'AX230^NS.

• Flèches haut/bas : choix des paramètres.
• Touche de validation : validation du réglage et affichage des valeurs ; toute valeur modifiée doit être validée à l'aide de cette touche pour être prise en compte.
• Touches « + » et « - » : modification des paramètres et commande des moteurs en mode appui maintenu.
• Touche « ↔ » : sortie du menu actif.
• Touche « ⃝ » : Marche-Arrêt.

Exemple : appui sur la flèche pour afficher « P0 », puis sur la touche de validation pour afficher la valeur (« 05 »). Les touches « + » / « - » modifient la valeur ; la touche de validation valide la modification ; la touche « ↔ » annule (retour à l'affichage initial sans valider).

Comment paramétrer

Modes de fonctionnement : P0

L'AX230^NS dispose de plusieurs modes de fonctionnement (paramétrable par P0) : certains d'entre eux nécessitent l'installation obligatoire d'accessoire de sécurité (voir tableau de conformité).

P0 = 0	Automatique	Porte fermée, une impulsion de commande provoque l'ouverture. La porte se referme automatiquement après écoulement de la temporisation de fermeture. Porte en cours d'ouverture, une impulsion de commande n'a aucun effet. Porte en cours de fermeture, une impulsion de commande provoque la réouverture.
P0 = 1	Semi-automatique	Porte fermée, une impulsion de commande provoque l'ouverture. En cours d'ouverture, une impulsion de commande n'a aucun effet. Porte ouverte, une impulsion de commande provoque la fermeture. En cours de fermeture, une impulsion de commande provoque la réouverture.
P0 = 2	Blocage	Après ouverture de la porte, le passage devant les cellules affectées aux sécurités à la fermeture (SEC.F1 et SEC.F2) provoque la fermeture de la porte après une temporisation (paramètre t2). Si le passage devant les cellules n'est pas réalisé, le mode blocage commande la fermeture de la porte après la temporisation de fermeture automatique (paramètre t0).
P0 = 3	Séquentiel	Une impulsion de commande provoque l'ouverture, une nouvelle impulsion de commande provoque l'arrêt du mouvement, une nouvelle impulsion provoque la fermeture, etc.
P0 = 4	Séquentiel + temporisation	Comme en mode séquentiel seul, mais avec fermeture automatique de la porte après temporisation (paramètre T0). Une impulsion durant la temporisation ou la fermeture interrompt la fermeture.
P0 = 5	3 boutons	Ce mode de fonctionnement permet de réaliser une commande séparée pour : l'ouverture, la fermeture, l'arrêt de la porte.
P0 = 6	Mode appui maintenu	La touche « + » du clavier interne commande l'ouverture. La touche « - » du clavier commande la fermeture.

Programmation des télécommandes (paramètre « F0 »)

Chaque touche d'une même télécommande peut commander une des trois fonctionnalités : ouverture totale seule, ouverture totale + piétonne ou commande auxiliaire.

Mode « ouverture totale + piétonne »

Pour que la touche de la télécommande puisse avoir la fonction « ouverture totale + piétonne », il faut programmer la touche au mode ouverture totale (F0=00) puis re-programmer cette touche au mode ouverture piétonne (F0=01).

Lors de l'utilisation, la commande est différenciée par le temps d'appui sur la touche de la télécommande :

• un appui bref (inférieur à 0,5 secondes) commande une ouverture piétonne (1 seul vantail) ;
• un appui long (supérieur à 0,5 secondes) commande une ouverture totale (2 vantaux).

Pour chaque télécommande

1. Sélectionner le paramètre « F0 ».
2. Valider.
3. Sélectionner la fonction à affecter à la touche :
   • 00 : Ouverture totale (2 vantaux)
   • 01 : Ouverture piétonne (1 vantail)
   • 02 : Commande auxiliaire (paramétrée en F3)
   • 03 : Effacement global des télécommandes
4. Mémoriser la touche de la télécommande en appuyant simultanément sur la touche de la télécommande et la touche de validation du clavier (environ 1 s, puis relâcher : touche mémorisée).
5. Sortir du mode par appui sur « ↔ » (C1).

Suppression des télécommandes (paramètre « F0 »)

1. Sélectionner le paramètre « F0 ».
2. Valider.
3. Sélectionner la fonction « 03 ».
4. Effacer toutes les télécommandes en appuyant 5 secondes sur la touche de validation du clavier.

Principaux réglages

Fonction	Paramètre	Valeur	Fonctionnement
Avec ou sans préavis	P1	1	Avec (préavis 2 s)
		0	Sans
1 ou 2 moteurs	P2	1	1 moteur
		0	2 moteurs
Avec ou sans coup de bélier	F1	1	Avec
		0	Sans
Avec ou sans fin de course	P3	1	Avec
		0	Sans
Temporisation à l'ouverture et à la fermeture	t7	0 à 99 s	Décalage à l'ouverture : 0 - 99 s
	t8	0 à 99 s	Décalage à la fermeture : 0 - 99 s. Dans le cas d'un portail à 2 vantaux, permet de retarder l'ouverture / la fermeture du deuxième vantail.

Dans les deux cas (P3), le temps de fonctionnement des moteurs doit être réglé (petite et grande vitesse). Avec fin de course, le temps de la séquence totale doit être très supérieur au temps de fonctionnement réel afin d'éviter une détection « Défaut patinage ».

Garder la conformité aux normes

Par rapport aux modes de fonctionnement (EN12453 Tableau 1)

Liste des accessoires obligatoires :

Efforts de poussée	Mode séquentiel (P0=3)	Autres modes
Supérieurs aux limites définies par l'annexe A de la norme EN12453	Barre palpeuse	Barre palpeuse ; Feu orange clignotant ; Eclairage de zone ; Jeu de cellules photoélectriques

Liste complète des paramètres

Les valeurs indiquées entre parenthèses ou en gras correspondent aux réglages d'usine.

Paramètre	Fonction	Valeur	Réglage
P0	Mode de marche	0	Automatique
		1	Semi-automatique
		2	Blocage
		3	Séquentiel
		4	Séquentiel + Temporisation
		5	3 boutons
		6	Appui maintenu (touches + et -)
P1	Préavis	0	Sans préavis
		1	Avec préavis
P2	1 ou 2 moteurs	0	2 moteurs
		1	1 moteur
P3	Fonctionnement fin de course	0	Sans fin de course
		1	Avec fin de course
P4	Réglage couple moteur 1	00 à 10 (05)	Réglage couple de 40 à 100%
P5	Réglage couple moteur 2	00 à 10 (05)	Réglage couple de 40 à 100%
A0	Action sécurité ouverture	0	Arrêt
		1	Ré-inversion totale
		2	Ré-inversion partielle
A1	Action sécurité fermeture 1 et 2	0	Arrêt
		1	Ré-inversion totale
		2	Ré-inversion partielle
A2	Autotest sécurité ouverture	0	Sans autotest
		1	Avec autotest
A3	Autotest cellule photoélectrique par coupure d'alimentation sur sécurité fermeture 1	0	Sans autotest
		1	Avec autotest
A4	Autotest cellule photoélectrique par coupure d'alimentation sur sécurité fermeture 2	0	Sans autotest
		1	Avec autotest
A5	Autotest cellule reflex ou barre palpeuse sur sécurité fermeture 1	0	Sans autotest
		1	Avec autotest
A6	Autotest cellule reflex ou bord palpeur sur sécurité fermeture 2	0	Sans autotest
		1	Avec autotest
A7	ADMAP sur entrée sécurité fermeture 1	0	Sans ADMAP
		1	Avec ADMAP
F0	Mémorisation des codes radio (16 télécommandes maximum)	0	Commande totale
		1	Commande piétonne
		2	Auxiliaire
		3	Commande Stop
		4	Effacement global des codes radio par l'appui maintenu sur VALID pendant 5 s
F1	Coup de bélier	0	Sans coup de bélier
		1	Avec coup de bélier
F2	Gâche / ventouse	0	Gâche 12V
		1	Gâche 24V
		2	Ventouse
		3	Témoin porte ouverte
F3	Sélection fonction sortie auxiliaire	0	Contact pour minuterie
		1	Témoin porte ouverte
		2	Canal radio mono stable
		3	Canal radio bi stable
		4	Alarme « tout défaut »
		5	Alarme intrusion seulement
F4	Verrouillage du clavier	55	Clavier déverrouillé
		xx	Clavier verrouillé (tout autre numéro)
F5	Visualisation de la consommation des accessoires	xx	Courant en A
U0	Compteur de cycle	xx	Dizaine et unité
U1		xx	Millier et centaine
U2		xx	Centaine et dizaine de mille

Exemple : U2=05, U1=43, U0=12 soit 54 312 cycles.

Réglage des temporisations

Paramètre	Fonction	Valeur	Réglage
t0	Temps de refermeture (passage libre)	00 à 99 (05)	incrémentation de 1 s
t1	Temps d'éclairage zone après fin de cycle	00 à 10 (00)	incrémentation de 1 mn
t2	Temps d'attente après passage devant cellule	00 à 99 (00)	incrémentation de 1 s
t3	Temps de la rampe d'accélération moteur 1 et 2	00 à 02 (01)	incrémentation de 1 s
t4	Temps de fonctionnement grande vitesse moteur 1	00 à 80 (10)	incrémentation de 1 s
t5	Temps de fonctionnement grande vitesse moteur 2	00 à 80 (10)	incrémentation de 1 s
t6*	Temps de fonctionnement petite vitesse moteur 1 et 2	00 à 30 (00)	incrémentation de 1 s
t7	Temps de décalage à l'ouverture	00 à 99 (02)	incrémentation de 1 s
t8	Temps de décalage à la fermeture	00 à 99 (05)	incrémentation de 1 s
t9	Temps d'ouverture piétonne	00 à 99 (05)	incrémentation de 1 s
ta	Temps d'attente avant ré-inversion moteur	00 à 30 (02)	incrémentation de 1 s

* Certains types de moteur (tubulaire, moteur frein…) ne peuvent fonctionner en petite vitesse (vibrations importantes). Dans ce cas, régler t6 à 0.

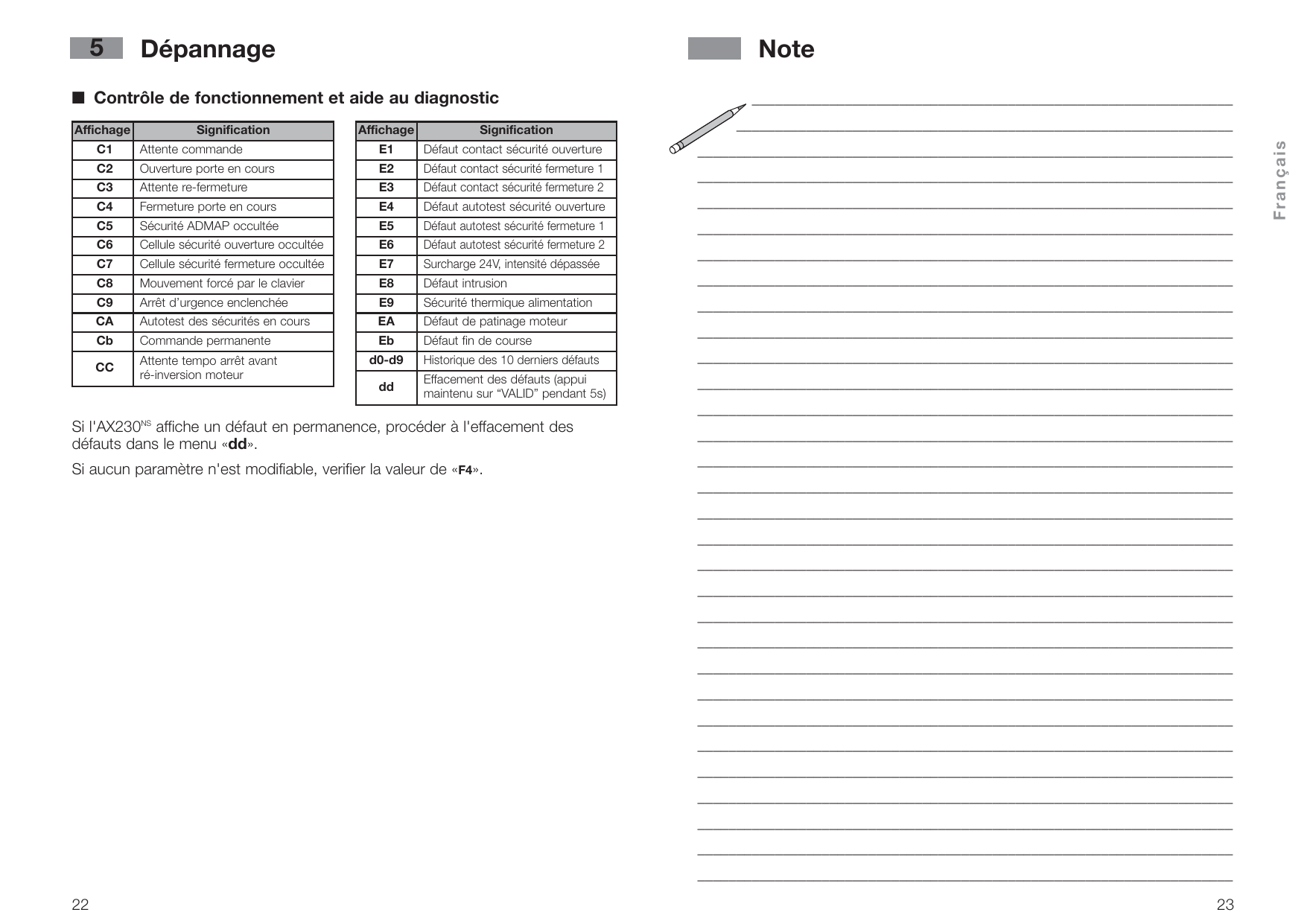

5 — Dépannage

Contrôle de fonctionnement et aide au diagnostic

Affichage	Signification
C1	Attente commande
C2	Ouverture porte en cours
C3	Attente re-fermeture
C4	Fermeture porte en cours
C5	Sécurité ADMAP occultée
C6	Cellule sécurité ouverture occultée
C7	Cellule sécurité fermeture occultée
C8	Mouvement forcé par le clavier
C9	Arrêt d'urgence enclenchée
CA	Autotest des sécurités en cours
Cb	Commande permanente
CC	Attente tempo arrêt avant ré-inversion moteur
E1	Défaut contact sécurité ouverture
E2	Défaut contact sécurité fermeture 1
E3	Défaut contact sécurité fermeture 2
E4	Défaut autotest sécurité ouverture
E5	Défaut autotest sécurité fermeture 1
E6	Défaut autotest sécurité fermeture 2
E7	Surcharge 24V, intensité dépassée
E8	Défaut intrusion
E9	Sécurité thermique alimentation
EA	Défaut de patinage moteur
Eb	Défaut fin de course
d0-d9	Historique des 10 derniers défauts
dd	Effacement des défauts (appui maintenu sur « VALID » pendant 5 s)

Si l'AX230^NS affiche un défaut en permanence, procéder à l'effacement des défauts dans le menu « dd ».

Si aucun paramètre n'est modifiable, vérifier la valeur de « F4 ».

Contacts

somfy.com

Service aux professionnels — ACTIPRO

Tél. : 0 820 374 374 (0,12 €/min)
Fax : 08 2000 2074

Service consommateurs — SOMFY Conseils

Tél. : 0 810 055 055 (prix d'un appel local)
Fax : 01.47.93.02.41
E-mail : service.conso@somfy.com
Internet : www.somfy.fr

SOMFY BELUX

Mercuriusstraat 19, 1930 ZAVENTEM, BELGIUM
Hot-Line Belgium : 02/788.28.68 (prix d'un appel local)
Hot-Line Luxemburg : 261.02.140 (tarif van een lokaal gesprek)
E-mail : info@somfy.be
