Doc SEA SUPER FULL TANK

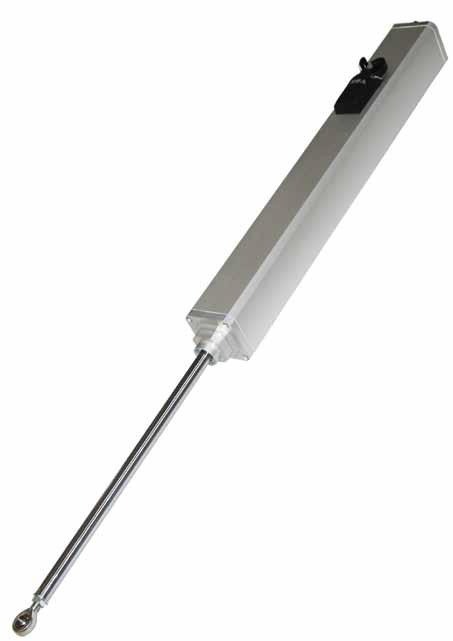

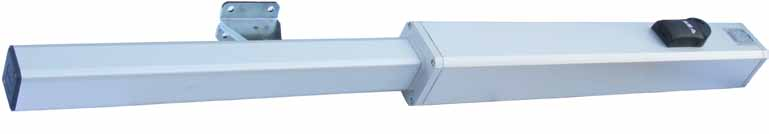

SUPER FULL TANK 500

Opérateur hydraulique pour vantaux lourdes, longueur maxi 9 m.

Caractéristiques principales

• Course tige 500 mm
• Diamètre tige 25 mm
• Poussé maxi de 2500 à 3300 daN
• Ralentissement hydraulique
• Longueur maxi vantail 9 m ou poids maxi 2000 Kg

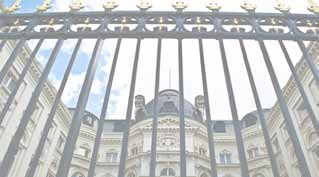

Exemples d'applications

Composants et détails techniques

Points forts

• Lubrification à huile de tous les composants mécaniques
• Sécurité anti-écrasement garantie par les vannes by-pass pour réglage de la poussée maximale
• Fourchette arrière oscillante en aluminium de série
• Distributeur hydraulique en aluminium massif usiné
• Diamètre de la tige 25 mm - Course 500 mm
• Version avec piston et unité hydraulique séparée disponible sur demande
• Idéal pour applications sur portails lourds ou dans les zones venteuses
• Pompe à engrenages

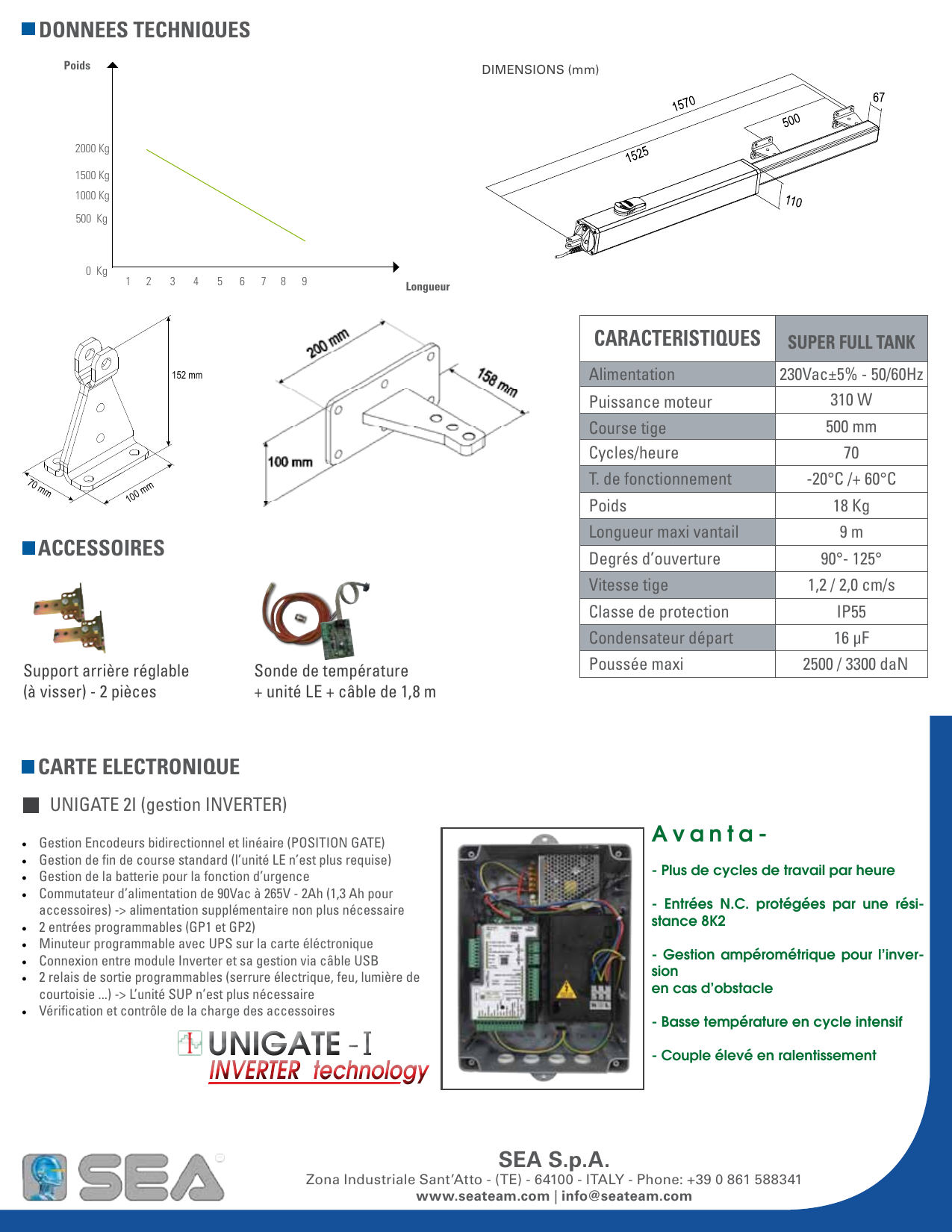

Données techniques

Diagramme poids / longueur du vantail

Dimensions (mm)

Caractéristiques SUPER FULL TANK

Données techniques SUPER FULL TANK

Alimentation	230Vac±5% - 50/60Hz
Puissance moteur	310 W
Course tige	500 mm
Cycles/heure	70
T. de fonctionnement	-20°C / + 60°C
Poids	18 Kg
Longueur maxi vantail	9 m
Degrés d'ouverture	90° - 125°
Vitesse tige	1,2 / 2,0 cm/s
Classe de protection	IP55
Condensateur départ	16 µF
Poussée maxi	2500 / 3300 daN

Accessoires

• Support arrière réglable (à visser) - 2 pièces
• Sonde de température + unité LE + câble de 1,8 m

Carte électronique

UNIGATE 2I (gestion INVERTER)

• Gestion Encodeurs bidirectionnel et linéaire (POSITION GATE)
• Gestion de fin de course standard (l'unité LE n'est plus requise)
• Gestion de la batterie pour la fonction d'urgence
• Commutateur d'alimentation de 90Vac à 265V - 2Ah (1,3 Ah pour accessoires) → alimentation supplémentaire non plus nécessaire
• 2 entrées programmables (GP1 et GP2)
• Minuteur programmable avec UPS sur la carte électronique
• Connexion entre module Inverter et sa gestion via câble USB
• 2 relais de sortie programmables (serrure électrique, feu, lumière de courtoisie ...) → l'unité SUP n'est plus nécessaire
• Vérification et contrôle de la charge des accessoires

Avantages

• Plus de cycles de travail par heure
• Entrées N.C. protégées par une résistance 8K2
• Gestion ampérométrique pour l'inversion en cas d'obstacle
• Basse température en cycle intensif
• Couple élevé en ralentissement
