Dimensions MAB 680G
Produit concerné
Dimensions MAB 680G

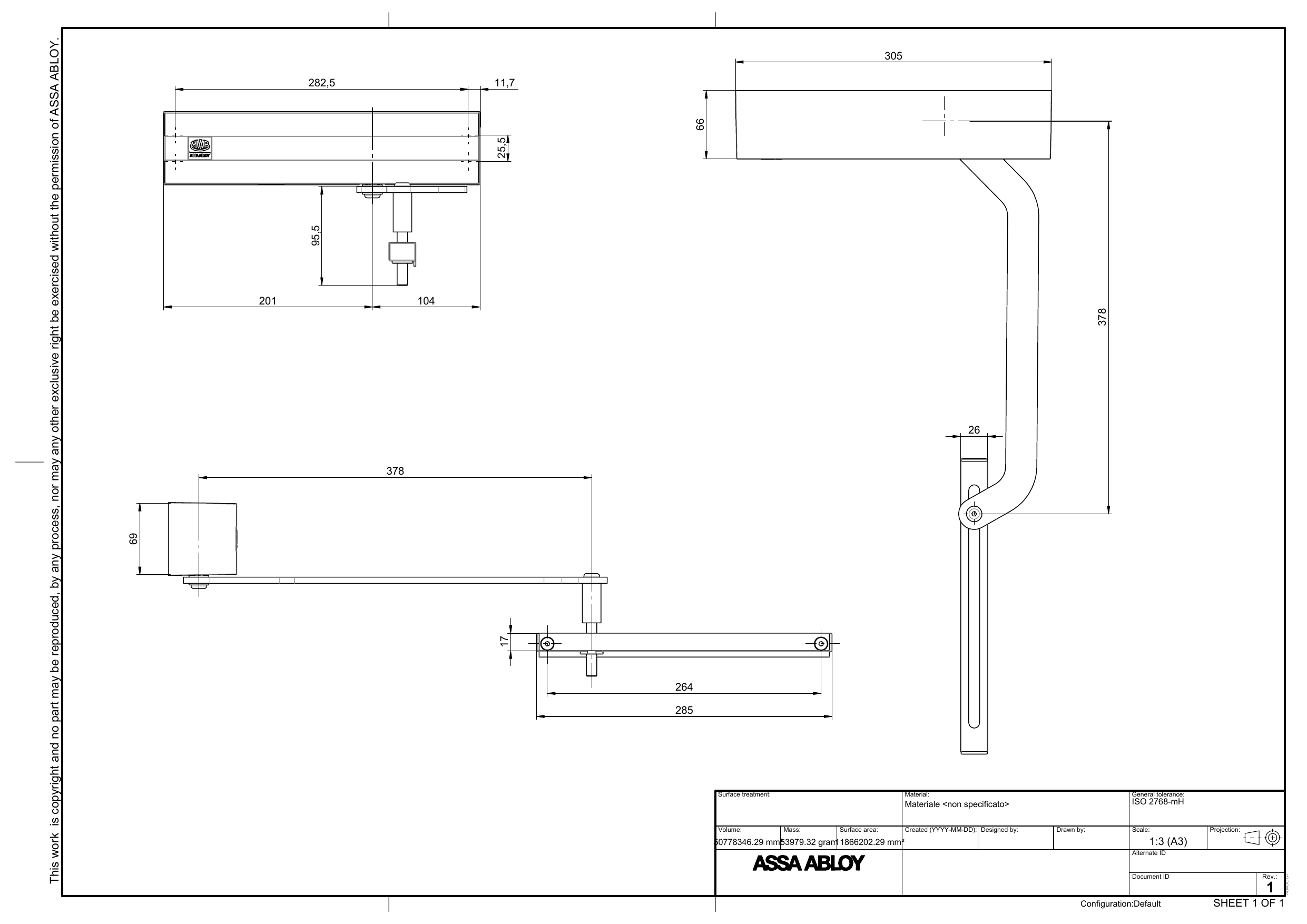

Cotes principales (en mm)
| Repère | Valeur (mm) |
|---|---|
| Longueur du corps (vue de face) | 282,5 |
| Débord | 11,7 |
| Hauteur | 25,5 |
| Cote intermédiaire (face) | 95,5 |
| Entraxe partiel | 201 |
| Cote partielle | 104 |
| Longueur du bras | 378 |
| Hauteur boîtier (vue de dessous) | 69 |
| Décalage | 17 |
| Entraxe | 264 |
| Longueur totale (barre) | 285 |
| Largeur (vue de côté) | 305 |
| Hauteur (vue de côté) | 66 |
| Longueur du bras articulé | 378 |
| Largeur articulation | 26 |
Caractéristiques techniques
| Volume | 50778346,29 mm³ |
|---|---|
| Masse | 53979,32 g |
| Surface | 11866202,29 mm² |
| Échelle | 1:3 (A3) |
| Tolérance générale | ISO 2768-mH |
| Matériau | Non spécifié |
| Configuration | Default |
| Révision | 1 |
