Dimensions MAB 620G
Produit concerné
Dimensions MAB 620G

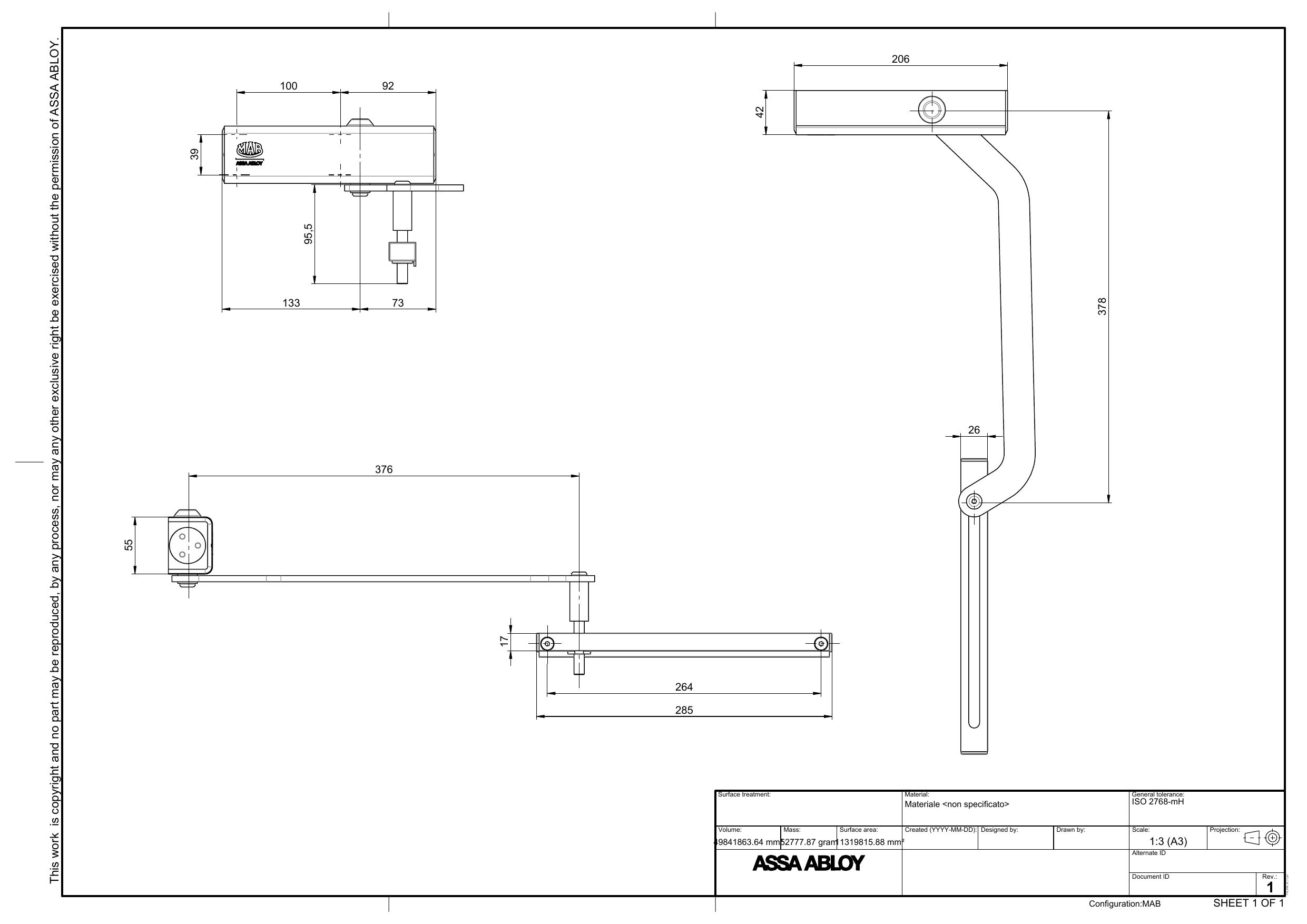

Cotes principales (en mm)
| Repère | Valeur (mm) |
|---|---|
| Largeur corps (vue de face) | 100 / 92 |
| Hauteur corps | 39 |
| Entraxe inférieur | 133 / 73 |
| Hauteur de fixation | 95,5 |
| Longueur du bras (vue de dessus) | 206 |
| Hauteur du bras | 42 |
| Longueur développée du bras | 378 |
| Largeur d'extrémité du bras | 26 |
| Longueur totale (vue de côté) | 376 |
| Platine de fixation | 55 |
| Entraxe bras secondaire | 285 / 264 |
| Hauteur bras secondaire | 17 |
Données du document
| Matériau | Non spécifié |
|---|---|
| Tolérance générale | ISO 2768-mH |
| Volume | 49 841 863,64 mm³ |
| Masse | 52 777,87 g |
| Surface | 11 319 815,88 mm² |
| Échelle | 1:3 (A3) |
| Configuration | MAB |
| Révision | 1 |
