Comparatif des CONTROLGIR
Produit concerné
Comparatif capacité de freinage
Dénivelé maximum pour un portail de 400 kg

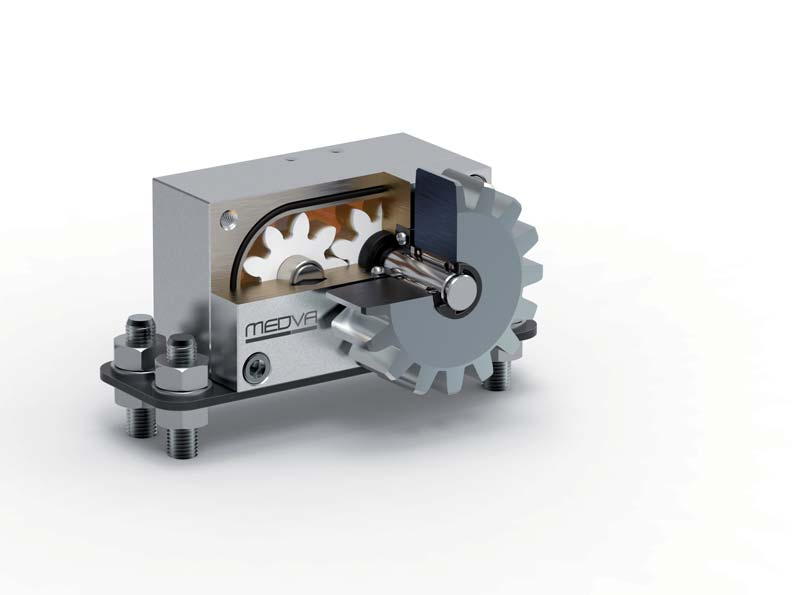

CONTROLGIR (7 Nm)
- CONTROLGIR M4 (A14004.00)
- CONTROLGIR M5 (A14005.00)
- CONTROLGIR M6 (A14006.00)
Portail 400 kg
Formule :
- M [Nm] = P x sinß x 0,032
- P = Poids du portail en Newtons (9.8 N = 1 Kg)
- ß = Inclinaison en degrés
- P = 9.8 x 400 kg = 3920 Newton
- M = 3920 Newton x sin 3.2 x 0.032 = 7 Nm
Inclinaison max : 3.2°
CONTROLGIR-30 (30 Nm)
- CONTROLGIR-30 M4 (A14009.00)
- CONTROLGIR-30 M5 (A14010.00)
- CONTROLGIR-30 M6 (A14011.00)
Portail 400 kg
Formule :
- M [Nm] = P x sinß x 0,032
- P = Poids du portail en Newtons (9.8 N = 1 Kg)
- ß = Inclinaison en degrés
- P = 9.8 x 400 kg = 3920 Newton
- M = 3920 Newton x sin 13.9 x 0.032 = 30 Nm
Inclinaison max : 13.9°
Tableau comparatif
| Caractéristique | CONTROLGIR (7 Nm) | CONTROLGIR-30 (30 Nm) |
|---|---|---|
| Couple de freinage | 7 Nm | 30 Nm |
| Poids portail | 400 kg | 400 kg |
| Inclinaison max | 3.2° | 13.9° |
| Référence module M4 | A14004.00 | A14009.00 |
| Référence module M5 | A14005.00 | A14010.00 |
| Référence module M6 | A14006.00 | A14011.00 |
Version PDF (102 Ko) Télécharger le PDF
