Capteur pluie SOMFY Ondeis 24 VDC

SOMFY Ondeis 9016344 : détectez automatiquement la pluie et la neige

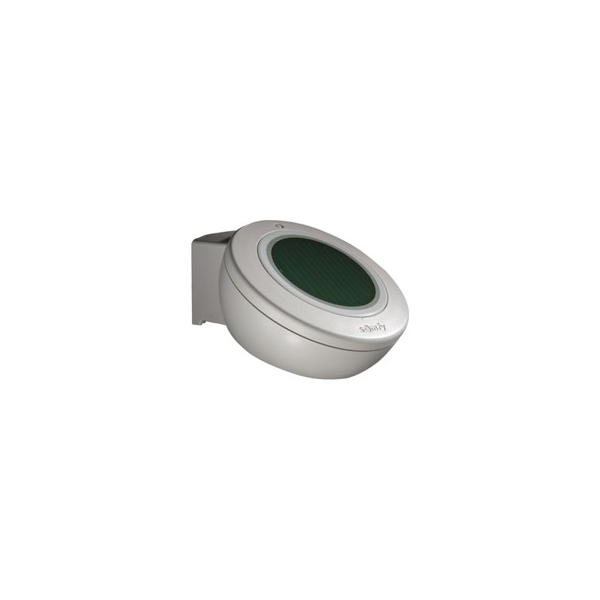

Le SOMFY Ondeis référence 9016344 est un capteur extérieur conçu pour détecter la présence de pluie ou de neige. Relié à une centrale de commande compatible, il lui transmet l’information météorologique au moyen d’un contact sec libre de potentiel.

Cette détection permet à l’automatisme de déclencher l’action prévue par sa programmation : repli d’une protection solaire, fermeture d’un équipement motorisé ou mise en sécurité d’une installation extérieure.

Cette version du capteur Ondeis fonctionne avec une alimentation 24 V CC TBTS. Elle ne doit pas être confondue avec le modèle SOMFY 9016345, alimenté directement en 100 à 240 V CA.

Important : le capteur Ondeis détecte les précipitations et transmet un ordre par contact sec. L’action réalisée dépend entièrement de la centrale de commande à laquelle il est raccordé.

--------------------------------------------------------------------------

Les avantages du capteur SOMFY Ondeis 24 V

• Détection de la pluie et de la neige
• Alimentation basse tension 24 V CC
• Sortie par contact sec libre de potentiel
• Compatible avec les contrôleurs disposant d’une entrée pour capteur sans potentiel
• Système de chauffage intégré limitant la persistance de l’humidité sur la zone de détection
• Installation extérieure grâce à son indice de protection IP44
• Pose possible sur un mur ou sur un mât
• Plage de fonctionnement étendue de -20 °C à +60 °C
• Boîtier robuste en polycarbonate CC-ABS
• Support permettant de clipser facilement le capteur

--------------------------------------------------------------------------

À quoi sert le capteur de pluie SOMFY Ondeis ?

Le capteur Ondeis apporte une information météorologique à une installation automatisée. Dès que sa surface détecte de la pluie ou de la neige, son contact de sortie change d’état. La centrale compatible peut alors exécuter la consigne qui lui a été attribuée.

Selon l’équipement et la programmation de la commande, cette information peut notamment servir à :

• replier automatiquement un store extérieur ;
• protéger une pergola ou une couverture motorisée ;
• fermer un ouvrant automatisé ;
• mettre un équipement sensible aux intempéries en position de sécurité ;
• intégrer la détection des précipitations dans une gestion technique du bâtiment.

Le comportement final ne dépend donc pas seulement du capteur. Il est nécessaire de vérifier que la centrale possède une entrée pour capteur à contact sec et qu’elle accepte la fonction recherchée.

--------------------------------------------------------------------------

Détection de la pluie et de la neige

Contrairement à un simple pluviomètre destiné à mesurer une quantité de précipitations, le SOMFY Ondeis agit comme un détecteur de présence d’eau ou de neige.

La notice indique également une puissance de crête inférieure à 4 W pour le chauffage. Ce dispositif contribue à maintenir la zone de détection opérationnelle et à faciliter son séchage après les précipitations.

L’Ondeis n’est toutefois pas un capteur de vent. Si votre installation doit aussi réagir aux rafales, un dispositif anémométrique compatible devra être prévu séparément.

--------------------------------------------------------------------------

Compatibilité du SOMFY Ondeis 9016344

Le capteur peut être utilisé avec les contrôleurs équipés d’une entrée pour capteur libre de potentiel.

Avant la commande, vérifiez impérativement :

1. la présence d’une alimentation 24 V CC TBTS ;
2. la disponibilité d’une entrée filaire pour contact sec ;
3. la capacité de la centrale à réaliser l’action souhaitée lorsqu’une précipitation est détectée ;
4. les caractéristiques électriques admises par l’entrée de commande.

La sortie contact sec du capteur accepte, selon la notice :

• un courant minimal de 1 mA sous 30 V CC ou 230 V CA ;
• un courant maximal de 2 A sous 30 V CC ou 230 V CA.

--------------------------------------------------------------------------

Ce capteur utilise-t-il la technologie radio io-homecontrol ou RTS ?

Non. Le SOMFY Ondeis 9016344 est un capteur filaire. Son raccordement repose sur une alimentation 24 V CC et deux conducteurs de contact sec. Il ne communique donc pas directement par radio RTS ou io-homecontrol.

Une intégration à un système plus large reste éventuellement possible par l’intermédiaire d’une centrale compatible, mais elle dépend de cette centrale et non du capteur lui-même.

--------------------------------------------------------------------------

Installation murale ou sur mât

Le support fourni avec le capteur autorise deux types de montage :

• fixation murale, à l’aide de vis ;
• fixation sur un mât, avec des colliers résistants aux UV.

Le support doit être installé suivant un angle de 90°, puis le capteur vient se clipser dessus. La notice prévoit une fixation sur un mât d’environ 40 à 60 mm de diamètre.

Pour obtenir une détection fiable, choisissez un emplacement :

• directement exposé aux précipitations ;
• éloigné des débords de toiture et autres zones abritées ;
• non soumis à un ruissellement artificiel permanent ;
• accessible pour l’inspection et l’entretien ;
• compatible avec le passage sécurisé du câblage.

L’installation et le raccordement doivent être effectués hors tension, dans le respect des instructions de sécurité SOMFY et des règles électriques applicables.

--------------------------------------------------------------------------

Raccordement électrique du capteur 9016344

Le SOMFY Ondeis 24 V CC comporte quatre conducteurs :

Conducteur	Fonction
Rouge	Alimentation 24 V CC positive (+)
Noir alimentation	Alimentation négative (-)
Noir 1	Premier conducteur du contact de sortie
Noir 2	Second conducteur du contact de sortie

L’alimentation est polarisée : il faut donc respecter le raccordement du fil rouge au positif et du fil noir au négatif.

Les deux autres conducteurs noirs constituent le contact sec de sortie à relier à l’entrée météorologique ou à l’entrée libre de potentiel de la centrale.

En raison de la présence de plusieurs fils noirs, leur identification doit être réalisée avec soin en suivant le repérage de la notice avant tout branchement.

--------------------------------------------------------------------------

Caractéristiques techniques du SOMFY Ondeis 9016344

Caractéristique	Valeur
Marque	SOMFY
Gamme	Ondeis
Référence fabricant	9016344
Type de produit	Capteur filaire de pluie et de neige
Alimentation	24 V CC TBTS
Polarité de l’alimentation	Oui
Intensité en veille	Inférieure à 5 mA sous 24 V CC
Puissance en veille	Inférieure à 110 mW sous 24 V CC
Puissance de crête du chauffage	Inférieure à 4 W sous 24 V CC
Sortie	Contact sec libre de potentiel
Pouvoir de commutation du contact	De 1 mA minimum à 2 A maximum sous 30 V CC ou 230 V CA
Température de fonctionnement	De -20 °C à +60 °C
Humidité relative indiquée	85 %
Indice de protection	IP44
Classe de protection	Classe II
Matériau du boîtier	Polycarbonate CC-ABS
Dimensions	115 × 100 × 85 mm
Fonction de commande	Classe A
Type d’action	Type 1
Degré de pollution	2
Tension nominale d’impulsion	4 kV
Installation	Murale ou sur mât
Conformité CEM indiquée	Émissions de classe B selon EN 55022

--------------------------------------------------------------------------

Différence entre SOMFY Ondeis 9016344 et 9016345

Les deux références détectent la pluie et la neige et disposent d’une sortie contact sec. Leur différence essentielle concerne l’alimentation :

Référence	Alimentation
SOMFY 9016344	24 V CC TBTS
SOMFY 9016345	100 à 240 V CA, 50/60 Hz

La référence 9016344 convient donc aux installations possédant une alimentation auxiliaire 24 V CC. La référence 9016345 est prévue pour une alimentation secteur compatible.

--------------------------------------------------------------------------

Conseils d’entretien

Pour conserver une détection efficace :

• inspectez périodiquement la surface du capteur ;
• retirez les feuilles, poussières, pollens et autres dépôts ;
• nettoyez-le avec un chiffon doux et un produit non abrasif ;
• contrôlez le serrage et l’état de la fixation ;
• vérifiez que le capteur reste directement exposé à la pluie ;
• inspectez régulièrement le câblage extérieur.

Après une longue période sans précipitations, un essai fonctionnel permet de vérifier que la centrale reçoit toujours correctement l’information du capteur.

--------------------------------------------------------------------------

FAQ – Capteur pluie SOMFY Ondeis 9016344

Le SOMFY Ondeis 9016344 détecte-t-il uniquement la pluie ?

Non. D’après la notice SOMFY, il est conçu pour détecter aussi bien la pluie que la neige.

Quelle alimentation faut-il prévoir ?

La référence 9016344 nécessite une alimentation 24 V CC TBTS. Le raccordement est polarisé : rouge pour le positif et noir pour le négatif.

Peut-on alimenter le capteur 9016344 directement en 230 V ?

Non. La référence 9016344 fonctionne exclusivement en 24 V CC. Pour une alimentation comprise entre 100 et 240 V CA, il faut se tourner vers la version Ondeis 9016345.

Le capteur est-il compatible avec toutes les motorisations SOMFY ?

Pas automatiquement. Il doit être raccordé à une commande possédant une entrée pour capteur à contact sec. Il faut également vérifier que cette commande sait interpréter l’information de pluie pour exécuter l’action recherchée.

Est-il compatible avec une autre marque que SOMFY ?

Une compatibilité est techniquement envisageable si le contrôleur dispose d’une alimentation adaptée et d’une entrée pour contact sec respectant les caractéristiques électriques du capteur. Cette compatibilité doit néanmoins être confirmée dans la notice du contrôleur concerné.

Le SOMFY Ondeis fonctionne-t-il en radio ?

Non. Il s’agit d’un capteur filaire avec alimentation 24 V CC et sortie par contact sec. Il ne transmet pas directement ses informations en RTS ou en io-homecontrol.

Peut-on installer le capteur à l’extérieur ?

Oui. Son boîtier bénéficie d’un indice de protection IP44 et fonctionne entre -20 °C et +60 °C. Il doit toutefois être posé conformément aux instructions SOMFY.

Où faut-il installer l’Ondeis ?

Il peut être fixé sur un mur ou sur un mât. Son emplacement doit être dégagé et directement exposé aux précipitations, sans être protégé par une avancée de toiture.

Le chauffage intégré fait-il fondre toute la neige ?

Le chauffage accompagne le fonctionnement et le séchage de la surface de détection. Il ne doit pas être assimilé à un système de dégivrage puissant destiné à faire fondre une accumulation importante de neige.

Le capteur commande-t-il directement un moteur ?

En principe, il transmet une information par contact sec à une centrale de commande. Il ne remplace pas la logique de pilotage de la motorisation. Le raccordement direct d’une charge ne doit être envisagé que si toutes les caractéristiques électriques et fonctionnelles le permettent.

--------------------------------------------------------------------------

Points essentiels à retenir

• Capteur filaire de pluie et de neige
• Référence SOMFY : 9016344
• Alimentation : 24 V CC TBTS
• Sortie : contact sec libre de potentiel
• Protection : IP44
• Température d’utilisation : -20 °C à +60 °C
• Dimensions : 115 × 100 × 85 mm
• Pose sur mur ou sur mât
• Centrale compatible et alimentation 24 V à prévoir
